通信领域中嵌入式软件异常处理模块分析与实现

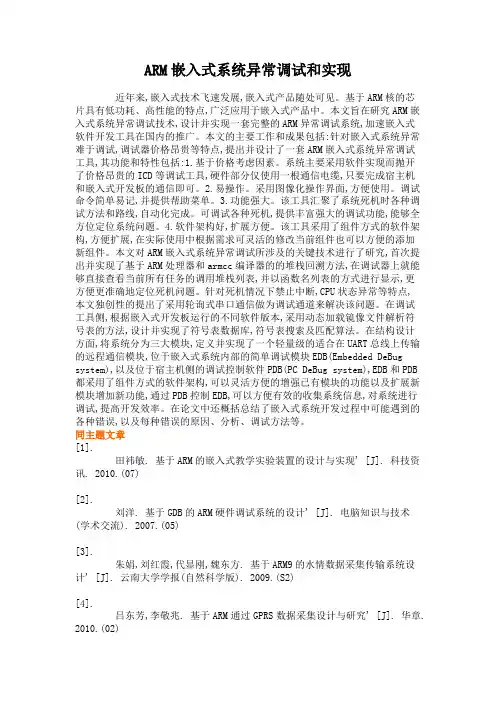

ARM嵌入式系统异常调试和实现近年来,嵌入式技术飞速发展,嵌入式产品随处可见。

基于ARM核的芯片具有低功耗、高性能的特点,广泛应用于嵌入式产品中。

本文旨在研究ARM嵌入式系统异常调试技术,设计并实现一套完整的ARM异常调试系统,加速嵌入式软件开发工具在国内的推广。

本文的主要工作和成果包括:针对嵌入式系统异常难于调试,调试器价格昂贵等特点,提出并设计了一套ARM嵌入式系统异常调试工具,其功能和特性包括:1.基于价格考虑因素。

系统主要采用软件实现而抛开了价格昂贵的ICD等调试工具,硬件部分仅使用一根通信电缆,只要完成宿主机和嵌入式开发板的通信即可。

2.易操作。

采用图像化操作界面,方便使用。

调试命令简单易记,并提供帮助菜单。

3.功能强大。

该工具汇聚了系统死机时各种调试方法和路线,自动化完成。

可调试各种死机,提供丰富强大的调试功能,能够全方位定位系统问题。

4.软件架构好,扩展方便。

该工具采用了组件方式的软件架构,方便扩展,在实际使用中根据需求可灵活的修改当前组件也可以方便的添加新组件。

本文对ARM嵌入式系统异常调试所涉及的关键技术进行了研究,首次提出并实现了基于ARM处理器和armcc编译器的的堆栈回溯方法,在调试器上就能够直接查看当前所有任务的调用堆栈列表,并以函数名列表的方式进行显示,更方便更准确地定位死机问题。

针对死机情况下禁止中断,CPU状态异常等特点,本文独创性的提出了采用轮询式串口通信做为调试通道来解决该问题。

在调试工具侧,根据嵌入式开发板运行的不同软件版本,采用动态加载镜像文件解析符号表的方法,设计并实现了符号表数据库,符号表搜索及匹配算法。

在结构设计方面,将系统分为三大模块,定义并实现了一个轻量级的适合在UART总线上传输的远程通信模块,位于嵌入式系统内部的简单调试模块EDB(Embedded DeBug system),以及位于宿主机侧的调试控制软件PDB(PC DeBug system),EDB和PDB都采用了组件方式的软件架构,可以灵活方便的增强已有模块的功能以及扩展新模块增加新功能,通过PDB控制EDB,可以方便有效的收集系统信息,对系统进行调试,提高开发效率。

嵌入式系统中的异常处理与故障排查技术嵌入式系统在现代社会中得到了广泛的应用，它们被用于控制和管理各种设备，从智能手机到航空航天系统。

然而，由于软硬件交互的复杂性和系统资源的有限性，嵌入式系统常常面临着各种异常和故障情况。

因此，为了确保系统的稳定性和可靠性，异常处理与故障排查技术成为嵌入式系统开发和维护中不可或缺的一部分。

一、异常处理技术1. 异常的类型在嵌入式系统中，异常可以分为两大类：硬件异常和软件异常。

硬件异常包括芯片失效、电路损坏、连接故障等，而软件异常则包括程序错误、内存溢出、死锁等。

在处理异常时，需要先确定异常类型，以便采取相应的处理方法。

2. 异常处理方式嵌入式系统中的异常处理方式通常包括以下几种：a. 收集异常信息：及时捕获异常发生的位置和原因，例如通过日志记录、硬件监控、断言等手段来收集异常信息。

这些信息对于后续排查和修复故障非常重要。

b. 异常处理器：嵌入式系统通常会配置一个专门的异常处理器，用于处理系统中的各种异常情况。

异常处理器可以根据不同的异常类型执行相应的操作，例如重新启动系统、恢复到安全状态、报警等。

c. 异常处理策略：根据异常的严重程度和影响范围，制定相应的异常处理策略。

例如，对于嵌入式系统中的软件异常，可以采用重启、恢复等策略来解决问题；而对于硬件异常，则可能需要更换故障部件。

二、故障排查技术1. 故障排查流程在嵌入式系统中，故障排查应该遵循一定的流程，以提高效率和准确性。

一般而言，故障排查流程可以分为以下几个步骤：a. 问题定义：明确故障的现象和表现形式，例如系统崩溃、功能失效、性能下降等。

同时收集相关信息，如异常日志、用户反馈等。

b. 系统调试：通过调试工具以及硬件/软件的监控来排查可能的问题源。

例如，使用示波器、逻辑分析仪等工具进行信号分析和跟踪，或者通过调试器对程序进行单步调试、设置断点等。

c. 故障定位：根据排查的结果，确定故障出现的位置和可能的原因。

这可能需要编写额外的测试代码，进行模块层面的功能验证和异常情况模拟。

通信技术• Communications Technology14 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】内存调度 Linux Linux 内核 TCP当前，由于Linux 资源完全公开，使得Linux 的发展日益广泛快速。

基于Linux 的各种应用已逐渐深入日常生活的方方面面，尤其是在嵌入式领域，由于内核可裁减定制，因此可随意地根据用户需求进行整个系统的定制与重构。

Linux 由于其内核特性，在网络通信的使用上可能会存在令人棘手的问题，针对不同的用户场景模型，需要进行不同的问题分析，可能涉及操作系统内核、任务调度、硬件驱动等原因。

1 问题分析与解决现象描述：主控板运行Linux 系统，与DSP （信号处理机）进行tcp 通信。

在通信中，DSP 时不时进行复位操作，主控中有监测线程，监测tcp 中断后，关闭当前tcp 连接，并重新创建线程，与dsp 建立tcp 连接，应对通信错误。

正常情况下，dsp 复位后，主控仍能与DSP 建立连接。

在反复复位几次后，出现主控与dsp 无法正常通信的情况。

问题分析与复现：在问题分析初期，我们怀疑现象与用户程序有关，根据用户描述，开始尝试复现目标现象。

根据用户描述，linux 先起一个TCP 客户端任务，去连DSP 板起的TCP 服务端，数据由linux 发送给DSP 服务端，节拍约为800ms ；在linux 中起另一个监控线程，观察TCP 的connect 状态，若观察到TCP 断开，则释放资源，并重启线程，另启一个TCP 服务端。

在发送过程中，若DSP 板复位，监控线程在正常重启线程若干次后，会出现通讯/线程异常的情况。

为了复现现象，使用了单TCP 线程加上监控线程的模式，在反复重启DSP 的过程中，出现了类似用户描述的现象，linux 在发送过程中，若DSP 复位（TCP 客户端异常结束，基于嵌入式Linux 的TCP 通信异常问题文/俞理超 胡益群 袁昌权 许光TCP 异常断开），linux 进程自动结束的现象。

嵌入式系统中的异常处理与错误检测方法嵌入式系统是一种专门设计用于控制和驱动各种设备或系统的计算机系统。

由于嵌入式系统通常在一些关键的应用领域中运行，例如航空航天、医疗设备和汽车等，因此其可靠性和稳定性至关重要。

然而，在复杂的硬件和软件环境下，异常和错误不可避免地会发生。

因此，在嵌入式系统中，异常处理与错误检测方法是至关重要的组成部分。

异常处理是指对于嵌入式系统中出现的异常情况进行相应的处理和恢复。

异常可以是由于硬件故障、软件错误、通信异常或外部干扰等原因引起的系统中断或异常情况。

对于这些异常情况，嵌入式系统需要具备相应的机制来进行处理，以保证系统的正常运行和稳定性。

首先，嵌入式系统可以利用异常处理机制来对硬件故障进行检测和处理。

例如，当嵌入式系统中的硬件组件出现故障或错误时，例如存储器错误、时钟故障或信号丢失等，系统可以通过使用硬件监控器和故障检测电路来检测和分析这些异常情况。

一旦检测到异常情况，系统可以通过适当的措施来进行错误处理和恢复，例如重新启动、重置或切换备份系统等。

其次，嵌入式系统还可以利用软件异常处理来对软件错误进行检测和处理。

软件错误可能包括程序错误、数据异常或算法错误等。

为了检测和处理这些软件错误，嵌入式系统可以采用软件调试和异常处理技术。

例如，系统可以通过在程序中插入断言语句、错误检测代码和异常处理函数来实现对软件错误的检测和处理。

当软件错误发生时，系统可以根据错误类型和严重程度采取相应的措施，例如记录错误信息、打印错误日志或进行错误恢复等。

此外，嵌入式系统还可以利用通信异常处理来对外部通信异常进行检测和处理。

在嵌入式系统中，与外部设备或系统的通信是常见的操作。

当外部通信发生故障或异常时，系统可以通过使用适当的通信异常处理机制来检测和分析这些问题。

例如，系统可以通过检测通信时延、校验和错误码等指标来判断通信是否正常。

一旦检测到通信异常，系统可以采取相应的措施，例如重新发送消息、切换通信通道或通知用户等。
