伺服电机验收标准050316[2]

伺服电机扭矩精度标准
伺服电机的扭矩精度标准可以通过以下几个方面来衡量和评估：
1. 静态扭矩误差：即指在给定的电流和速度条件下，伺服电机输出的扭矩与期望扭矩之间的差别。

静态扭矩误差可以通过负载扭矩和电机输出电流的实际测量来计算。

2. 动态扭矩响应：即指伺服电机在变化的负载条件下，实际输出扭矩与期望扭矩之间的差别。

动态扭矩响应可以通过对于特定负载条件下的加速度和减速度过程进行测试来评估。

3. 扭矩波动：即在特定负载条件下伺服电机输出扭矩的变化幅度。

较低的扭矩波动代表了较高的扭矩精度。

4. 零速扭矩：即伺服电机在零速时的输出扭矩。

较低的零速扭矩代表了较高的扭矩精度。

确定伺服电机扭矩精度标准需要根据具体应用和需求来确定，通常根据具体的机械系统要求或行业标准进行评估和测试。

不同的应用和行业对于扭矩精度的要求可能有所不同，例如高精密数控机床可能对于扭矩精度要求较高，而一般工业自动化设备可能对于扭矩精度要求相对较低。

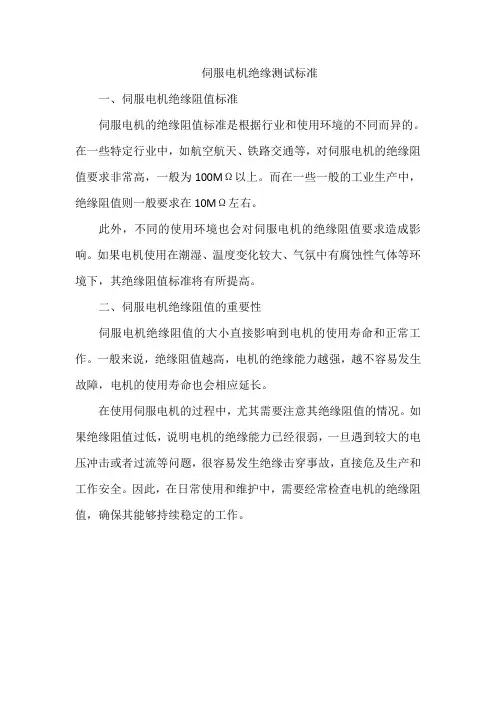

伺服电机绝缘测试标准
一、伺服电机绝缘阻值标准
伺服电机的绝缘阻值标准是根据行业和使用环境的不同而异的。

在一些特定行业中，如航空航天、铁路交通等，对伺服电机的绝缘阻值要求非常高，一般为100MΩ以上。

而在一些一般的工业生产中，绝缘阻值则一般要求在10MΩ左右。

此外，不同的使用环境也会对伺服电机的绝缘阻值要求造成影响。

如果电机使用在潮湿、温度变化较大、气氛中有腐蚀性气体等环境下，其绝缘阻值标准将有所提高。

二、伺服电机绝缘阻值的重要性
伺服电机绝缘阻值的大小直接影响到电机的使用寿命和正常工作。

一般来说，绝缘阻值越高，电机的绝缘能力越强，越不容易发生故障，电机的使用寿命也会相应延长。

在使用伺服电机的过程中，尤其需要注意其绝缘阻值的情况。

如果绝缘阻值过低，说明电机的绝缘能力已经很弱，一旦遇到较大的电压冲击或者过流等问题，很容易发生绝缘击穿事故，直接危及生产和工作安全。

因此，在日常使用和维护中，需要经常检查电机的绝缘阻值，确保其能够持续稳定的工作。

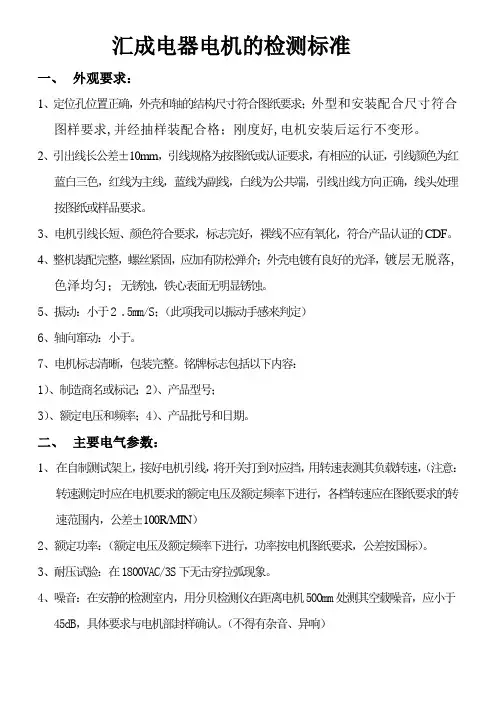

汇成电器电机的检测标准一、外观要求：1、定位孔位置正确，外壳和轴的结构尺寸符合图纸要求；外型和安装配合尺寸符合图样要求,并经抽样装配合格；刚度好,电机安装后运行不变形。

2、引出线长公差±10mm，引线规格为按图纸或认证要求，有相应的认证，引线颜色为红蓝白三色，红线为主线，蓝线为副线，白线为公共端，引线出线方向正确，线头处理按图纸或样品要求。

3、电机引线长短、颜色符合要求，标志完好，裸线不应有氧化，符合产品认证的CDF。

4、整机装配完整，螺丝紧固，应加有防松弹介；外壳电镀有良好的光泽，镀层无脱落,色泽均匀；无锈蚀，铁心表面无明显锈蚀。

5、振动：小于2 .5mm/S；（此项我司以振动手感来判定）6、轴向窜动：小于。

7、电机标志清晰，包装完整。

铭牌标志包括以下内容：1）、制造商名或标记；2）、产品型号；3）、额定电压和频率；4）、产品批号和日期。

二、主要电气参数：1、在自制测试架上，接好电机引线，将开关打到对应挡，用转速表测其负载转速，（注意：转速测定时应在电机要求的额定电压及额定频率下进行，各档转速应在图纸要求的转速范围内，公差±100R/MIN）2、额定功率：（额定电压及额定频率下进行，功率按电机图纸要求，公差按国标）。

3、耐压试验：在1800VAC/3S下无击穿拉弧现象。

4、噪音：在安静的检测室内，用分贝检测仪在距离电机500mm处测其空载噪音，应小于45dB，具体要求与电机部封样确认。

（不得有杂音、异响）5、泄漏电流：小于。

6、绝缘强度：绕组对地绝缘电阻≥2MΩ。

7、低压启动电压值：产品在80%额定电压下于最不利的慢速档仍能正常启动。

（带负载测试）。

8、旋转方向：顺时针转动（从电机前端看）。

9、热保护器：根据每款机型认证的CDF表上的要求使用和验收。

10、常温常压下,实际工作状态可连续运行3000小时以上。

11、负载温升：在倍额定电压和频率下，电机装机后负载运行4小时后，电机绕组温升小于75K。

伺服电机的控制精度测试方法伺服电机是一种能够根据输入信号进行反馈控制的电机，具有精准、稳定的特点，被广泛应用于工业控制、机器人、自动化设备中。

在实际应用中，准确评估伺服电机的控制精度对于保证机器稳定运行和提高生产效率至关重要。

本文将介绍伺服电机控制精度测试的方法。

一、测试设备准备在进行伺服电机控制精度测试前，我们需要做好以下准备工作：1. 伺服电机及驱动器：确保电机和驱动器正常工作，参数设置正确。

2. 位置传感器：如编码器、光栅尺等，用于获取电机位置反馈信号。

3. 控制器：用于控制电机和记录测试数据，可以使用PLC、单片机或者计算机等。

4. 测试载荷：可以是机械负载，比如负载转台或负载摆杆，也可以是模拟负载，比如电阻器和电容器组成的电路。

二、测试方法伺服电机的控制精度测试方法主要包括位置控制精度测试和速度控制精度测试。

1. 位置控制精度测试位置控制精度测试旨在评估伺服电机在给定位置时的实际运动误差。

具体步骤如下：1.1 设置目标位置：根据实际应用需求，确定目标位置。

1.2 归零操作：将伺服电机回到初始位置，确保起点准确。

1.3 控制方式设定：选择适当的控制方式，如位置模式控制。

1.4 启动伺服控制：根据设定的目标位置和控制方式，启动伺服控制。

1.5 记录测试数据：使用位置传感器获取伺服电机的实际位置数据，与目标位置进行比较，记录实际误差。

1.6 分析数据：根据实际误差数据进行统计分析，可以使用均方根误差（Root Mean Square Error, RMSE）来评估位置控制精度。

2. 速度控制精度测试速度控制精度测试旨在评估伺服电机在给定速度时的实际运行精度。

具体步骤如下：2.1 设置目标速度：根据实际应用需求，确定目标速度。

2.2 归零操作：将伺服电机回到初始位置，确保起点准确。

2.3 控制方式设定：选择适当的控制方式，如速度模式控制。

2.4 启动伺服控制：根据设定的目标速度和控制方式，启动伺服控制。
