1.外螺纹牙顶(大径)画粗实线、螺纹终止线画粗实线、牙底(小径)画细实线,且画到倒角或倒圆部分;端视图中,只画3/4圈细实线圆,倒角圆省略不画,如图10-11所示。
图10-11 外螺纹端视图2.内螺纹内螺纹若可见,则牙顶(小径)画粗实线;螺纹终止线画粗实线;牙底(大径)画细实线,且画到倒角或倒圆部分;端视图中,只画3/4圈细实线圆,倒角圆省略不画。
若不可见,则所有图线画成虚线,如图10-12。
图10-12 内螺纹端视图3.管螺纹和螺纹剖切画法不管是内螺纹还是外螺纹,剖面线画到牙顶(粗实线)处。
图10-13 管螺纹和螺纹剖切画法4.不穿通的螺孔的画法不通螺纹孔的加工过程是:先用麻花钻加工不同的光孔,形成120°的圆锥孔。
再用丝锥扩螺孔。
在绘制不穿通的螺孔(又叫螺纹盲孔)时,一般应将钻孔深度与螺纹深度分别画出,且钻孔深度一般应比螺纹深度大0.5D,其中D为螺纹大径,如图10-14所示。
图10-14 不同螺孔的画法5.锥螺纹的画法锥螺纹在投影为圆的视图中只画一端螺纹的投影。
①外螺纹的画法如图10-15(a)所示。
②内螺纹的画法如图10-15(b)所示。
(a)(b)图10-15 锥螺纹的画法6.螺孔相贯线的画法螺孔与螺孔或螺孔与光孔相贯时,只画小径产生的相贯线,如图10-16所示。
图10-16 螺孔相贯线的画法7.内外螺纹旋合的画法旋合部分按外螺纹画,未旋合部分按各自画法画,如图10-17所示。
图10-17 内外螺纹旋合的画法8.螺纹尾部与螺纹长度螺纹尾部一般不画,需要表示时,用与轴线成30°的细实线绘制。
螺纹长度指不包括螺尾在内的有效螺纹长度,如图10-18所示。
图10-18 螺纹尾部与螺纹长度的画法9.非标准螺纹可以用局部剖视或局部放大图表示牙型,如图10-19所示。
图10-19 非标准螺纹画法该文章所属专题:AutoCAD机械制图教程。

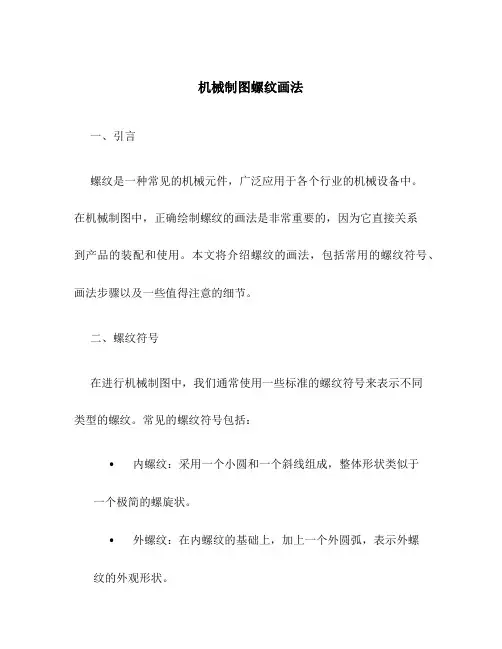

机械制图螺纹画法一、引言螺纹是一种常见的机械元件,广泛应用于各个行业的机械设备中。
在机械制图中,正确绘制螺纹的画法是非常重要的,因为它直接关系到产品的装配和使用。
本文将介绍螺纹的画法,包括常用的螺纹符号、画法步骤以及一些值得注意的细节。
二、螺纹符号在进行机械制图中,我们通常使用一些标准的螺纹符号来表示不同类型的螺纹。
常见的螺纹符号包括:•内螺纹:采用一个小圆和一个斜线组成,整体形状类似于一个极简的螺旋状。
•外螺纹:在内螺纹的基础上,加上一个外圆弧,表示外螺纹的外观形状。
•斜纹:由一堆重叠的斜线组成,用于表示斜纹螺纹。
这些螺纹符号可以用于标明螺纹的位置和类型,以便于制图人员进行准确的绘制。
三、画法步骤1. 确定螺纹的类型和参数在开始绘制螺纹之前,首先要明确螺纹的类型和参数。
这包括螺纹的径向和轴向尺寸、螺距、螺纹方向等。
这些参数将直接影响到后续的绘制步骤。
2. 绘制基准线和螺距线首先,需要绘制两条垂直于零件轴线且间距为螺距的线。
这些线称为基准线和螺距线。
基准线用于确定螺纹的起点和转折点,螺距线用于确定螺纹的高度。
3. 绘制螺纹的起点和转折点在基准线上,以螺纹的起点作为参考,绘制一个半圆,与基准线相切。
这个半圆表示螺纹的起点。
接着,在螺距线上将基准线延长,找到螺纹的转折点。
将这两个点连接起来,形成螺纹的外形。
4. 添加螺纹符号根据螺纹的类型,选择相应的螺纹符号来标注螺纹的位置和类型。
内螺纹和外螺纹可以在螺纹轴线上加入相应的符号,斜纹可以在螺纹的周围添加斜纹符号。
5. 绘制螺旋线根据螺纹的参数,绘制螺纹的螺旋线。
可以使用曲线工具或者计算得出的坐标点来绘制。
螺纹的螺旋线应该与基准线和螺距线相切,并沿着螺纹外形逐渐向上升高。
6. 修饰螺纹在完成螺纹的绘制后,可以对螺纹进行一些修饰,以增加绘图的可读性。
例如,可以使用细线将螺纹的底部和顶部连接起来,形成完整的轮廓。
另外,还可以添加一些尺寸标注,标示出螺纹的各种尺寸参数。

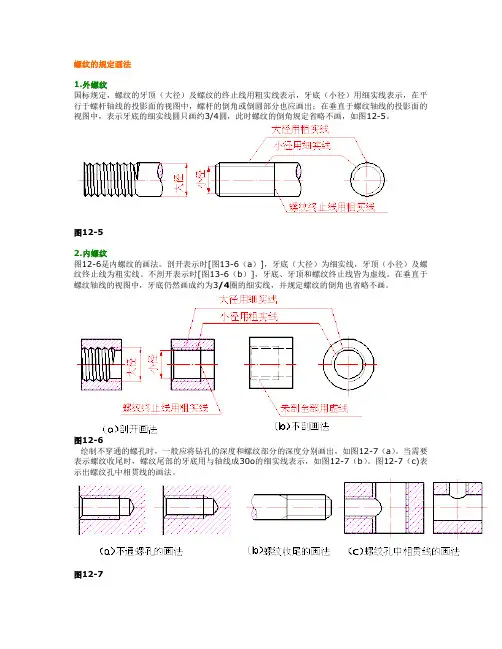

螺纹的规定画法1.外螺纹国标规定,螺纹的牙顶(大径)及螺纹的终止线用粗实线表示,牙底(小径)用细实线表示,在平行于螺杆轴线的投影面的视图中,螺杆的倒角或倒圆部分也应画出;在垂直于螺纹轴线的投影面的视图中,表示牙底的细实线圆只画约3/4圆,此时螺纹的倒角规定省略不画,如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6(a)],牙底(大径)为细实线,牙顶(小径)及螺纹终止线为粗实线。
不剖开表示时[图13-6(b)],牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中,牙底仍然画成约为3/4圈的细实线,并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时,一般应将钻孔的深度和螺纹部分的深度分别画出,如图12-7(a)。
当需要表示螺纹收尾时,螺纹尾部的牙底用与轴线成30o的细实线表示,如图12-7(b)。
图12-7(c)表示出螺纹孔中相贯线的画法。
图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定,在剖视图中表示螺纹连接时,其旋合部分应按外螺纹的画法表示,非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时,应画出螺纹牙型,并标注出所需的尺寸及有关要求,如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同,为了便于区别,还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为:特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中:特征代号M单线粗牙螺纹只标公称直径,单线细牙螺纹标公称直径×螺距。
旋向:分为右旋、左旋,右旋不标注,左旋用LH表示。
螺纹中径、顶径公差带代号:由表示公差等级的数字和表示公差带位置的字母所组成,如:6H、6g(内螺纹用大写字母,外螺纹用小写字母)。
如果中径与顶径公差带代号相同,则只注一个代号,如:7h;如果螺纹的中径公差带与顶径公差带代号不同,则分别标注,如:5g6g。
