机械制图-螺纹以及螺纹紧固件画法51页PPT

名称及 标准编号
图例
六角头螺栓GB/T 5782 —2000
标记示例
螺纹规格d=M12、公称长度 l=80 mm、性能等级为8.8级、 表面氧化、产品等级为A 级的 六角头螺栓：
完整标记： 螺栓GB/T 5782— 2000-M12×80-8.8-A-O
简化标记：螺栓GB/T 5782 M12×80
完整标记: 螺钉 GB/T 65—2000-
M10×60-4.8-A 简化标记: 螺钉GB/T 65 M10 ×60
13
第13页/共37页
名称及 标准编号
开槽 长圆柱端紧
定螺钉 GB/T 75
—1985
1型 六角螺母 GB/T 6170
—2000
图例
标记示例
螺纹规格d=M5、公称长度 l =12 mm 、性能等级为常用的 14H级、表面氧化的开槽长圆 柱端紧定螺钉：
φ10.5 mm）
规格为16 mm、材料为65Mn、表 面氧化的标准型弹簧垫圈：
完整标记：垫圈 GB/T 93—1987-
16-O 简化标记：垫圈 GB/T 93 16
（从标准中查得，该垫圈的d最小为 Φ16.2 mm）
15
第15页/共37页
螺纹紧固件的画法
1．查表法 按国家标准规定的数据画图。
螺母查表画法
同一零件应一致； 剖面线画至粗实线； 剖面线是45°细实线，用45°三角板画
36
第36页/共37页
谢谢您的观看！
37
第37页/共37页
27
第27页/共37页
开槽圆柱头螺钉的公称长度 l
l ≈ δ+bm (旋入长度) 计算后，查表得出与其相近的 l 值。
28

⒈ 平键联接的画法：
纵向剖切 按不剖画 键
横向剖切 画剖面线
轮轴
⒉ 半圆键联接的画法： ⒊ 钩头楔键键联接的画法：
（三）轴上键槽画法及尺寸注法
L
b
d
d-
t
注: t—键槽深度
b—键槽宽度
b、t、L可按轴径d从
标准中查出。
（四）轮毂上键槽画法及尺寸注法
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
G1 1″
管螺纹
注：
G右面的数字 不是管螺纹的 大径，而是它 的尺寸代号。
记住： 尺寸界线应 从大径引出！
五、螺纹紧固件的画法
常用的螺纹紧固件有：螺栓、螺钉、螺柱、 螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它 们的规定标记。标记方法按“GB”有关规定。
⒈ 六角螺母
(一) 键的功用、种类及标记
⒈ 键的功用
用键将轴与轴上的传动件(如齿轮、皮带轮等) 联接在一起，以传递扭矩。
轴键
皮带轮
⒉ 键的种类
普通平键
半圆键
钩头楔键
⒊ 键的标记 例： 标记: 键 16×100 GB1096-79
表示： 圆头普通平键(A)型
宽度=16mm 长度=100mm
16 100
（二）键联接的画法
同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
5. 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起。

同一条螺纹上相邻两牙在中径线上对应 两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
ppt课件
10
5. 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外
螺纹才能旋合在一起。
ppt课件
11
6.螺纹的分类
按用途分为： 连接螺纹 传动螺纹
按是否符合标准分为： 标准螺纹（牙型、大径、螺距) 非标准螺纹 （牙型不标准，如矩形） 特殊螺纹（牙型标准、大径、螺距不标准）
铝: bm=2d
ppt课件
30
ppt课件
允许将螺 纹画到底
31
常见的几种错误画法：
螺纹终止线应画 到什么位置？
螺钉末端应画 到什pp么t课件位置？
小径线未对齐 32
画在何处？ 应为?度
倾斜?度 ppt课件
粗、细线
剖面线画到 ?位置
33
5. 双头螺柱
规定标记：
例： 螺柱GB/T 897 AM12×50
画法几何与工程制图
一.螺纹形成与结构
二. 螺纹的要素及 分类
三.螺纹的画法
第十二讲 螺纹画法
四.螺纹的标注 五、螺纹紧固件的画法
六、螺纹紧固件装配图的画法
ppt课件
七、键 联 接
1
一.螺纹的形成与结构
1.螺纹的形成
A1 ●
导程 A●
螺旋线
一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹。
26
⒋ 螺钉
规定标记：
例： 螺钉GB/T 65 M12×l
开槽圆柱 头螺钉

同一条螺纹上相邻两牙在中径线上对应两点之间的 轴向距离L称为导程。
螺距=导程
导程 螺距
单线螺纹： P=L
2020/12/27
多线螺纹： P=L/n
10
⑸ 螺纹的旋向
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同 的内外螺纹，才能相互旋合。
2020/12/27
11
3和防止螺纹起 始圈损坏，常 在螺纹的起始 处加工成一定 的形式，如倒 角、倒圆等。
第七章.机械图样中的特殊表示法
7.1 螺纹 7.2 螺纹的画法规定 7.3 螺纹的标注方法 7.4 齿 轮 7.5 弹 簧
2020/12/27
1
7·1 螺纹
7.1.1 螺纹的形成、要素和结构 ⒈ 螺纹的形成
螺纹: 螺纹是指在圆柱（锥）表面上，沿着
螺旋线所形成的、具有相同剖面的连续凸 起和沟槽。
2020/12/27
• 当需要表示螺纹收尾时，螺尾部分的牙底
2020/12/2线7 与轴线成30°。
14
1、外螺纹画法
大径线画粗实线
倒角圆不 画
小径线画细实线且画到倒角内 小径≈0.85d
2020/12/27
螺纹终止线画粗实线
15
2、内螺纹画法
大径线画细实线
倒角圆不 画
小径线画粗实线
螺纹终止线
大径圆约画3/4 圈
2020/12/27
外螺纹 G1’
管螺纹
2020/12/27
M20-7H
内螺纹 记住：尺寸界线应大径
引出！
27
螺纹收 尾
2020/12/27
退刀纹
退出 车刀
车刀 开始 车刀
12
螺纹的收尾和退刀槽： 车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。

3)内、外螺纹旋合改错
51
4)内、外螺纹联接改错
52
三、常用螺纹的种类和标注
螺纹按用途分为: 粗牙普通螺纹 细牙普通螺纹
普通螺纹(M)
连接螺纹 管螺纹 传动螺纹
非螺纹密封的管螺纹(G)
用螺纹密封的锥管螺纹(Rp,R1,Rc,R2)
梯形螺纹(Tr) 锯齿形螺纹(B)
连接螺纹起连接作用，传动螺纹用于传递动力和运动。 按国家标准的规定画法画出的螺纹，不能表明螺纹的牙型、公称 直径、螺距、线数和旋向等结构要素，因此需要用标注代号或标记的 方式来说明。
4

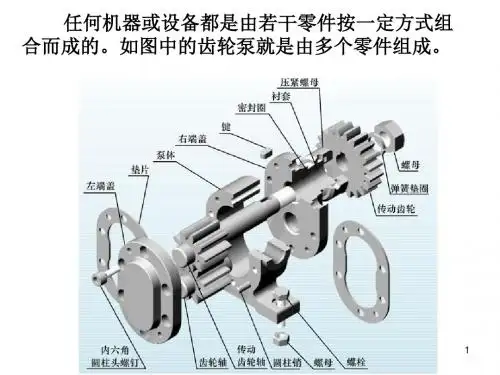

可 拆 连 接 ： 螺 纹 连 接
5
可 拆 连 接 : 键 连 接
6
不可拆连接:铆接
7
铆接工艺噪声大，劳动条件恶劣，目前除桥梁和飞机制造业之外，已很少应用。
不可拆连接:焊接
焊接涉及面广，有关这方面的论述有很多。主要讨论可拆连接中的螺纹连接。
8
螺纹标注与画法
9
一、螺纹的形成、要素和结构
1. 螺纹的形成

外螺纹的画法

内螺纹的画法 其它的一些规定画法
2. 螺纹旋合的规定画法 3. 螺纹牙型的表示方法
37
二、螺纹的规定画法
1. 内外、螺纹的规定画法 外螺纹的画法
38

外螺纹的剖视画法
倒角圆不画
剖面线画到牙底
画一小段螺纹终止线
39

内螺纹的剖视画法
大径线画细实线
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈 A－A
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离， Ph 称为导程。
P
P
单线螺纹的导程等于螺距，即Ph=P 多线螺纹的导程等于线数乘以螺距，即Ph=nP

两பைடு நூலகம்件的接合面
• 画成一条线：有配合精度要求的表面， 或有外力压紧的表面。 • 画成两条线：要求有较大间隙的表面。
5
螺栓装配画法
(螺栓,螺母,垫 圈等标准件均 按不剖绘制)
6
螺柱装配画法
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
7
螺钉装配画法
45º
8
练习
9
练习
10
• 画三个视图。 • 用局部剖视表示螺纹联接。 • 采用比例画法。
螺纹紧固件
标记 装配画法
1
螺纹紧固件
六角头螺栓
双头螺柱
六角螺母
六角开槽螺母
内六角圆柱头螺钉
开槽圆柱头螺钉
开槽沉头螺钉
紧定螺钉
平垫圈
弹簧垫圈
圆螺母用止动垫圈
圆螺母
2
标准件的标记
名称 GB代号 公称尺寸
3
标准件的比例画法
4
画装配图的规则
在一张图纸上 •不同零件剖面线 不同； •同一零件剖面线 相同。
螺钉
螺柱
螺栓
• 光孔要留间隙；压 紧面画成一条线。 • 剖面线方向和间隔。

(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24

0.15d
⒊ 垫圈
1.5d 0.2d 1.1d 2.2d
d
⒋ 螺钉
0.3d
2d
0.6d
l
7.螺纹连接件及其画法
7.2常用螺纹紧固件画法：
（5）螺栓、螺柱、 螺母、比例画法（画 倒角的投影）
7.螺纹连接件及其画法
7.3常用螺纹紧固件标记及标注：
标记格式：名称 标准号 螺纹特征代号 规格
标记: 螺钉 GB/T67-2000 M10×45
（2）锥端紧定螺钉靠端
部锥面顶入机件上的小锥
坑起定位、固定作用。
Ⅱ
（3）柱端紧定螺钉利用
端部小圆柱插入机件上的
小孔或环槽起定位、固定
作用。
Ⅰ 2.5:1 0.2d
d
Ⅱ 2.5:1
0.4d
0.25d
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
1.螺纹的形成及其工艺结构
1.3螺纹的结构：
（2）螺纹末端：倒角（锥面）、平面、球面。 作用：便于安装；防止损坏螺纹。
圆锥面
平面
球面
1.螺纹的形成及其工艺结构
1.3螺纹的结构：
（3）螺纹收尾：退刀时形成的不完整螺纹部分。 （4）退刀槽：为防止出现螺尾而加工的环形槽。
螺纹收尾 退刀纹
外退刀槽
退出车刀 开始退刀
标记: 螺母 GB/T6170-2000 M16
标记: 双头螺柱 GB/T898-1988 M16×50
标记: 螺母 GB/T6178-1986 M16
7.螺纹连接件及其画法

项目七 标准件和常用件
任务1 绘制螺纹连接图
完整版课件
1
一、 螺纹的形成
同爬螺旋形楼梯一样—旋转上升
完整版课件
2
外螺纹
内螺纹完整Leabharlann 课件3螺纹加工：车螺纹
完整版课件
4
螺纹加工：攻丝
完整版课件
5
二、 螺纹的要素
螺纹有五要素：牙型、直径、线数、螺距和导程、旋向
1. 螺纹的牙型 在通过螺纹轴线的剖面上，螺纹的轮廓形。 牙型
特征代号， 表示普通螺纹
公称直径 （大径d＝16）
螺距P1 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
M16-6g
例2： Tr40×14(P7)－7H－L
梯形螺纹
长旋合长度
大径D＝40
螺距P7导程14线数2
中径公差带代号
完整版右课旋件
20
例3： G1A
非螺纹密封管螺纹 尺寸代号为1
公差等级代号
1、标记的基本模式
特征代号
公称直径 × 螺距(导程/线数)
旋向
－ 公差带代号 － 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N（可不注） 短：S
右旋-不标 左旋-标LH
完整版课件
19
标注示例 特征代号 公称直径 × 螺距(导程/线数)
旋向 － 公差带代号 － 旋合长度代号
例1： M 16 ×1 LH -5g6g - s
左高
右高
左旋
右旋
只有牙型、直径、螺距、线数和旋向均相同的内外 螺纹，才能相互旋合。
完整版课件
10
三、 螺纹的规定画法
• 牙顶用粗实线表示 • 牙底用细实线表示 • 在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 • 螺纹终止线用粗实线表示。 • 不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面 线都必须画到粗实线。

螺纹分类——连接螺纹
螺纹分类
牙型及牙型角
普 通
粗牙
螺 纹
细牙
非螺纹
连
密封
接
圆
螺
锥
纹
管 螺 纹
用 螺 纹 密
封
的
外
圆 锥 内
管
螺圆 纹柱
内
§13-2 螺纹和螺纹紧固件
牙型 符号
说明
用于一般零件的连接
M 用于精密零件，薄壁零件或负荷大
的零件
G 用于非螺纹密封的低压管路的连接
R
RC 用于螺纹密封的中高压管路的连接 RP
牙顶
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
3.线数
螺纹有单线和多线之分。 沿一条螺旋线所形成的 螺纹称为单线螺纹。
沿两条或两条以上且在 轴向等距分布的螺旋线所形 成的螺纹称为多线螺纹。
单线螺纹
双线螺纹
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
4.螺距和导程
相邻两牙对应点在中径上的轴向距离称为螺距，以P表示。
螺杆不剖 §13-2 螺纹和螺纹紧固件
A
大小径线分别对齐
剖面线方向 间隔一致
二、螺纹的规定画法
8. 螺纹尾部与螺纹长度
螺纹尾部一般不画，需要表示时，用与轴线成30°的细 实线绘制。
螺纹长度指不包括螺尾在内的有效螺纹长度。
螺纹有效长度
螺尾
螺纹有效长度 螺尾
外螺纹
§13-2 螺纹和螺纹紧固件
内螺纹
三、螺纹的分类
在圆柱、圆锥等内表面上所形 成的螺纹称内螺纹。
§13-2 螺纹和螺纹紧固件
一、螺纹的形成及其要素
螺纹的要素：
