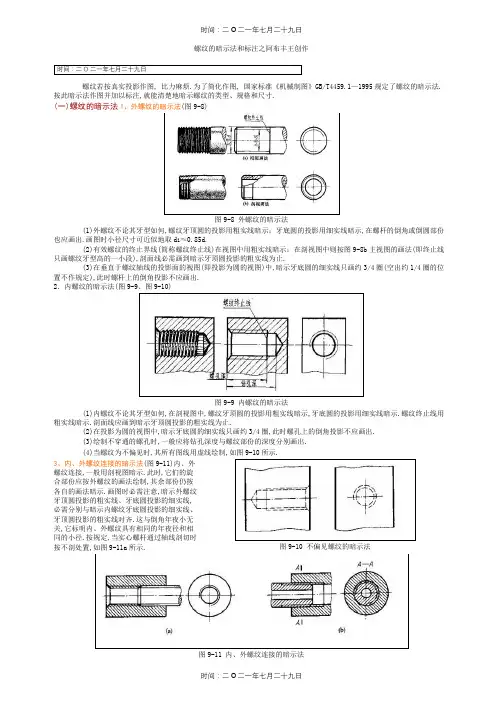

螺纹的暗示法和标注之阿布丰王创作时间：二O二一年七月二十九日螺纹若按真实投影作图, 比力麻烦.为了简化作图, 国家标准《机械制图》GB/T4459.1—1995规定了螺纹的暗示法.按此暗示法作图并加以标注,就能清楚地暗示螺纹的类型、规格和尺寸.(一)螺纹的暗示法1、外螺纹的暗示法(图9-8)图9-8 外螺纹的暗示法(1)外螺纹不论其牙型如何,螺纹牙顶圆的投影用粗实线暗示；牙底圆的投影用细实线暗示,在螺杆的倒角或倒圆部份也应画出.画图时小径尺寸可近似地取d l≈0.85d.(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线暗示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段),剖面线必需画到暗示牙顶圆投影的粗实线为止.(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中,暗示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定),此时螺杆上的倒角投影不应画出.2．内螺纹的暗示法(图9-9、图9-10)图9-9 内螺纹的暗示法(1)内螺纹不论其牙型如何,在剖视图中,螺纹牙顶圆的投影用粗实线暗示,牙底圆的投影用细实线暗示.螺纹终止线用粗实线暗示.剖面线应画到暗示牙顶圆投影的粗实线为止.(2)在投影为圆的视图中,暗示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出.(3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部份的深度分别画出.(4)当螺纹为不偏见时,其所有图线用虚线绘制,如图9-10所示.3、内、外螺纹连接的暗示法(图9-11)内、外螺纹连接,一般用剖视图暗示.此时,它们的旋合部份应按外螺纹的画法绘制,其余部份仍按各自的画法暗示.画图时必需注意,暗示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线,必需分别与暗示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐.这与倒角年夜小无关,它标明内、外螺纹具有相同的年夜径和相同的小径.按规定,当实心螺杆通过轴线剖切时按不剖处置,如图9-11a所示. 图9-10 不偏见螺纹的暗示法图9-11 内、外螺纹连接的暗示法4、螺纹牙型暗示法螺纹牙型一般在图形中不暗示,当需要暗示或暗示非标准螺纹(如方牙螺纹)时,可按图9-12、图9-13的形式绘制,既可在剖视图中暗示几个牙型,也可用局部放年夜图暗示.图9-12 螺纹牙型暗示法5、螺纹暗示法的其他规定(1)部份螺孔的暗示法零件上有时会遇到如图9-13所示的部份螺孔.在垂直于螺纹轴线的投影面的视图(如图9-13左视图)中,暗示牙底圆的细实线也应适本地空出一段距离.(2)螺尾的暗示法加工部份长度的内、外螺纹,由于刀具临近螺纹加工终止时要退离工件,呈现吃刀深度渐浅的部份,称为螺尾.画螺纹一般不暗示螺尾.当需要暗示时,螺纹尾部的牙底圆的投影用与轴线成30°角的细实线暗示,如图9-14所示.图9-13 部份螺孔的暗示法图9-14 螺尾的暗示法从图9-14中可以看出,螺纹终止线其实不画在螺尾末端,而是画在有效螺纹终止处.图样中所标注的螺纹长度ι(L),均指不包括螺尾在内的有效螺纹长度.(3)螺孔相贯线的暗示法螺孔与螺孔、螺孔与光孔相交时,只在牙顶圆投影处画一条相贯线,如图9-15所示.图9-15 螺孔相贯线的暗示法(4)圆锥螺纹的暗示法螺纹和圆锥内螺纹的暗示法如图9-16所示,在垂直于轴线的投影面的视图中,左视图上按螺纹的年夜端绘制；右视图上按螺纹的小图9-16 圆锥螺纹的暗示法(二)螺纹的标注由于各种螺纹的暗示法都是相同的,因此国家标准规定标准螺纹用规定的标识表记标帜标注,并标注在螺纹的公称直径的尺寸线或其引出线上,以区别分歧种类的螺纹.各种螺纹的标注方法和示例分述如下：1、普通螺纹的标注普通螺纹的完整标识表记标帜,由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部份组成.具体的标识表记标帜格式是：(1)螺纹代号普通螺纹的牙型符号用“M”暗示.粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(年夜径)暗示(不标注螺距),例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”暗示,例如M16*1.5；右旋螺纹为经常使用螺纹,不标注旋向；左旋螺纹需在尺寸规格之后加“LH”,例如M16*1LH.(2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶径公差带代号.它由暗示其年夜小的公差品级数字和暗示其位置的基本偏差的字母(内螺纹用年夜写字母,外螺纹用小写字母)组成,例如6H、6g.如果中径公差带代号和顶径公差带代号分歧,则分别注出代号,其中径公差带代号在前,顶径公差带代号在后,如M10—5g6g；如果中径和顶径公差带相同,则只注一个代号,如M10*1—6H.内、外螺纹旋合成螺纹副时,其配合公差带代号用斜线分开,左边暗示内螺纹公差带代号,右边暗示外螺纹公差带代号,例如M10—6H/6g.(3)旋合长度代号国标对普通螺纹的旋合长度,规定为短(S)、中(N)、长(L)三组.螺纹的精度分为精密、中等和粗拙三级.螺纹的旋合长度和精度品级分歧,对应的公差带代号也纷歧样.在一般情况下不标注螺纹的旋合长度,其螺纹公差带按中等旋合长度(N)确定；需要时在螺纹公差带代号之后加注旋合长度代号S或L,如M10—5g6g—S；特殊需要时,可注明旋合长度的数值,如M20*2LH—7g6g—40.普通螺纹在图上的标注示例,见表9-2.2、管螺纹的标注管螺纹分为55°密封管螺纹和55°非密封管螺纹.螺纹标识表记标帜的内容和格式是：表9-2 普通螺纹标注示例55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹适用.以上框格对非螺纹密封的内管螺纹适用.(1)上述螺纹标识表记标帜中的螺纹特征代号分两类：①55°密封管螺纹特征代号：R p暗示圆柱内螺纹,R1暗示与圆柱内螺纹相配合的圆锥外螺纹；Rc暗示圆锥内螺纹,R2暗示与圆锥内螺纹相配合的圆锥外螺纹.②55°非密封管螺纹特征代号：G.(2)两类螺纹中的尺寸代号,按附录附表1-2和附表1-3的第一栏标注在螺纹特征代号之后,例如Rp1,Rcl/2,G l l/2等.(3)公差品级代号只对55°非密封的外管螺纹,分为A、B两个品级,在尺寸代号后注明.对内螺纹,不标识表记标帜公差品级代号.例如G2A,G2B,G2.(4)螺纹为右旋时,不标注旋向代号；为左旋时应标注“LH".例如G1/2LH、G3/4B—LH.(5)暗示螺纹副时,对55°非密封管螺纹,仅需标注外螺纹的标识表记标帜代号；对55°密封管螺纹,其标识表记标帜需用斜线分开,左边暗示内螺纹,右边暗示外螺纹,例如Rp/R12,Rc/R21/2LH.管螺纹的标注示例见表9-3.应注意管螺纹的尺寸代号其实不是螺纹的年夜径,因而这类螺纹需用指引线自年夜径圆柱(或圆锥)母线上引出标注,而不能像标注一般线性尺寸那样引用箭头注写在年夜径尺寸线上.作图时,可根据尺寸代号查出螺纹的年夜径.例如尺寸代号为“1”时,螺纹的年夜径为33.249mm.表9—3 管螺纹标注示例除上述两种管螺纹外,国家标准又公布了GB/T12716—1991《60°圆锥管螺纹》,其代号为NPT；GB/T1415—1992《米制锥螺纹》,其代号为ZM.这两种螺纹的标注示例,可参阅国家标准《技术制图》与国家标准《机械制图》(1996年3月出书).3、梯形螺纹的标注梯形螺纹的完整标识表记标帜,由螺纹代号、公差带代号及旋合长度代号组成.其具体的标识表记标帜格式,分下列两种情况：单线梯形螺纹：多线梯形螺纹：(1)梯形螺纹的牙型符号为“Tr".左旋螺纹的旋向代号为LH,需标注；右旋不标.例如Tr32*6LH,Tr32*6.(2)梯形螺纹的公差带为中径公差带.(3)梯形螺纹的旋合长度分为中(N)和长(L)两组,精度规定中等、粗拙两种.用中(N)时,不标注代号“N”.例如Tr40*10—7e,Tr32*12(P6)LH—7e—L.内、外螺纹组成螺纹副时,其标识表记标帜如Tr4O*7—7H/7e.4、锯齿形螺纹的标注锯齿形螺纹标注的具体格式完全与梯形螺纹相同.符合GB/T13576．1—1992标准的锯齿形(3°、30°)螺纹,其牙型符号用“B”暗示.除此项与梯形螺纹分歧外,其余各项的含义与标注方法均同梯形螺纹.标识表记标帜示例如：B40*7-7A 暗示公称直径为40、螺距为7、中径公差带代号为7A、中等旋合长度的右旋锯齿形内螺纹；B40*7LH-7c 暗示公称直径为40、螺距为7、中径公差带代号为7c、中等旋合长度的左旋锯齿形外螺纹；B40*14(P7)-8c-L 暗示公称直径为40、导程为14、螺距为7、中径公差带代号为8c、长旋合长度的右旋双线锯齿形外螺纹.螺纹副的标识表记标帜示例如：B40*7-7A/7c.梯形螺纹和锯齿形螺纹在图上的标注示例,见表9-4.5、非标准螺纹的标注对非标准螺纹,应画出螺纹的牙型,并注出所需要的尺寸及有关要求,如图9—17中非标准的外螺纹.表9-4 梯形螺纹和锯齿形螺纹标注示例图9-17 非标准螺纹的标注时间：二O二一年七月二十九日。
