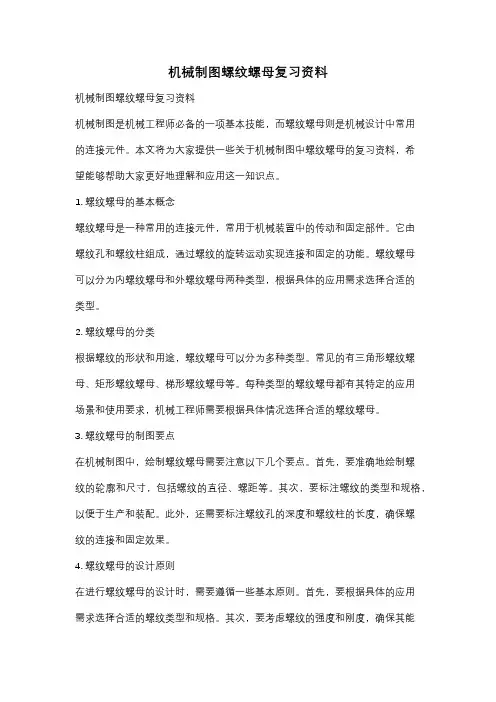

机械制图螺纹螺母复习资料机械制图螺纹螺母复习资料机械制图是机械工程师必备的一项基本技能,而螺纹螺母则是机械设计中常用的连接元件。
本文将为大家提供一些关于机械制图中螺纹螺母的复习资料,希望能够帮助大家更好地理解和应用这一知识点。
1. 螺纹螺母的基本概念螺纹螺母是一种常用的连接元件,常用于机械装置中的传动和固定部件。
它由螺纹孔和螺纹柱组成,通过螺纹的旋转运动实现连接和固定的功能。
螺纹螺母可以分为内螺纹螺母和外螺纹螺母两种类型,根据具体的应用需求选择合适的类型。
2. 螺纹螺母的分类根据螺纹的形状和用途,螺纹螺母可以分为多种类型。
常见的有三角形螺纹螺母、矩形螺纹螺母、梯形螺纹螺母等。
每种类型的螺纹螺母都有其特定的应用场景和使用要求,机械工程师需要根据具体情况选择合适的螺纹螺母。
3. 螺纹螺母的制图要点在机械制图中,绘制螺纹螺母需要注意以下几个要点。
首先,要准确地绘制螺纹的轮廓和尺寸,包括螺纹的直径、螺距等。
其次,要标注螺纹的类型和规格,以便于生产和装配。
此外,还需要标注螺纹孔的深度和螺纹柱的长度,确保螺纹的连接和固定效果。
4. 螺纹螺母的设计原则在进行螺纹螺母的设计时,需要遵循一些基本原则。
首先,要根据具体的应用需求选择合适的螺纹类型和规格。
其次,要考虑螺纹的强度和刚度,确保其能够承受所需的载荷和扭矩。
此外,还需要考虑螺纹的可制造性和可装配性,以便于生产和使用。
5. 螺纹螺母的应用案例螺纹螺母在机械设计中有着广泛的应用。
例如,在汽车制造中,螺纹螺母常用于发动机和底盘的连接;在航空航天领域,螺纹螺母常用于飞机和火箭的结构件;在机械制造中,螺纹螺母常用于传动和固定装置。
这些应用案例都展示了螺纹螺母在机械设计中的重要性和实用性。
总结:机械制图中的螺纹螺母是机械工程师必备的一项基本知识。
通过本文的复习资料,我们了解了螺纹螺母的基本概念、分类、制图要点、设计原则和应用案例。
希望这些内容能够帮助大家更好地掌握和应用机械制图中的螺纹螺母知识,为机械设计提供更好的支持和指导。
螺纹的种类、特点和应用种类螺纹代号特点应用紧固螺纹普通螺纹GB/T 192—1981M牙型角为60°,是联接螺纹的基本形式,牙根强度高,具有良好的自锁性能。
普通螺纹按螺距P不同分为粗牙和细牙两种,细牙螺纹小径比粗牙大,强度高,自锁性更好,但细牙螺纹不耐磨,易滑扣工程中应用最广泛,一般联接常采用粗牙螺纹,细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接,还可用于轻载和精密的微调机构中的螺旋副管螺纹非螺纹密封的圆柱管螺纹GB/T 7307—1987G牙型角为55°,公称直径指管子内径,内、外螺纹公称牙型间没有间隙,螺纹副没有密封性,联接后需要有密封性时,可压紧螺纹副外的密封面,亦可在密封面间添加密封物通常用于压力低于1.5MPa的水、煤气管路,润滑及电线管路中,如旋塞阀、管接头及其他附件用螺纹密封的圆锥管螺纹GB/T 7306—1987R—圆锥外螺纹Rc—圆锥内螺纹RP—圆柱内螺纹牙型角为55°,公称直径指管子内径,螺纹分布在1∶16的圆锥管壁上。
它包括圆锥内螺纹与圆锥外螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。
必要时,允许在螺纹副内添加密封物,以保证联接的密封性通常用于高温、高压系统和润滑系统,如管子、管接头、旋塞、阀门及其他附件60°圆锥管螺纹GB/T 12716—1991NPT牙型角α=60º,其他与55º圆锥管螺纹相同用于汽车、拖拉机、航空机械、机床的燃料、油、水、气输送系统的管联接米制锥螺纹GB/T 1415—1992ZM用于依靠螺纹密封的联接螺纹(水、煤气管道用管螺纹除外)传动螺纹矩形螺纹牙型为正方形,牙型角α=0°,牙厚为螺距的一半。
效率高,精确制造困难(为便于加工,可制成牙型角α=10°),螺纹副磨损后,间隙难以补偿与修复;对中精度低,牙根强度弱用于传动或传动螺旋传动螺纹梯形螺纹GB/T 5796.1-1986Tr牙型角α=30°,螺纹副的大径和小径处,有相等的径向间隙。
机械制图螺纹画法一、引言螺纹是一种常见的机械元件,广泛应用于各个行业的机械设备中。
在机械制图中,正确绘制螺纹的画法是非常重要的,因为它直接关系到产品的装配和使用。
本文将介绍螺纹的画法,包括常用的螺纹符号、画法步骤以及一些值得注意的细节。
二、螺纹符号在进行机械制图中,我们通常使用一些标准的螺纹符号来表示不同类型的螺纹。
常见的螺纹符号包括:•内螺纹:采用一个小圆和一个斜线组成,整体形状类似于一个极简的螺旋状。
•外螺纹:在内螺纹的基础上,加上一个外圆弧,表示外螺纹的外观形状。
•斜纹:由一堆重叠的斜线组成,用于表示斜纹螺纹。
这些螺纹符号可以用于标明螺纹的位置和类型,以便于制图人员进行准确的绘制。
三、画法步骤1. 确定螺纹的类型和参数在开始绘制螺纹之前,首先要明确螺纹的类型和参数。
这包括螺纹的径向和轴向尺寸、螺距、螺纹方向等。
这些参数将直接影响到后续的绘制步骤。
2. 绘制基准线和螺距线首先,需要绘制两条垂直于零件轴线且间距为螺距的线。
这些线称为基准线和螺距线。
基准线用于确定螺纹的起点和转折点,螺距线用于确定螺纹的高度。
3. 绘制螺纹的起点和转折点在基准线上,以螺纹的起点作为参考,绘制一个半圆,与基准线相切。
这个半圆表示螺纹的起点。
接着,在螺距线上将基准线延长,找到螺纹的转折点。
将这两个点连接起来,形成螺纹的外形。
4. 添加螺纹符号根据螺纹的类型,选择相应的螺纹符号来标注螺纹的位置和类型。
内螺纹和外螺纹可以在螺纹轴线上加入相应的符号,斜纹可以在螺纹的周围添加斜纹符号。
5. 绘制螺旋线根据螺纹的参数,绘制螺纹的螺旋线。
可以使用曲线工具或者计算得出的坐标点来绘制。
螺纹的螺旋线应该与基准线和螺距线相切,并沿着螺纹外形逐渐向上升高。
6. 修饰螺纹在完成螺纹的绘制后,可以对螺纹进行一些修饰,以增加绘图的可读性。
例如,可以使用细线将螺纹的底部和顶部连接起来,形成完整的轮廓。
另外,还可以添加一些尺寸标注,标示出螺纹的各种尺寸参数。
