《机械制图》螺纹的表示法

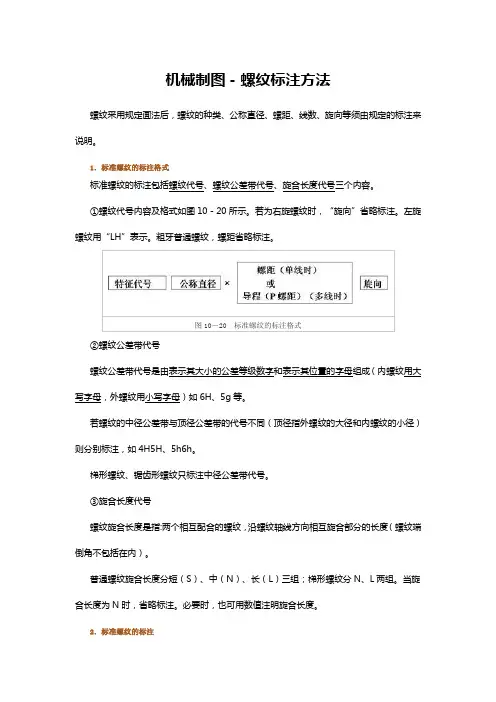

机械制图－螺纹标注方法螺纹采用规定画法后，螺纹的种类、公称直径、螺距、线数、旋向等须由规定的标注来说明。

1．标准螺纹的标注格式标准螺纹的标注包括螺纹代号、螺纹公差带代号、旋合长度代号三个内容。

①螺纹代号内容及格式如图10－20所示。

若为右旋螺纹时，“旋向”省略标注。

左旋螺纹用“LH”表示。

粗牙普通螺纹，螺距省略标注。

图10－20 标准螺纹的标注格式②螺纹公差带代号螺纹公差带代号是由表示其大小的公差等级数字和表示其位置的字母组成（内螺纹用大写字母，外螺纹用小写字母）如6H、5g等。

若螺纹的中径公差带与顶径公差带的代号不同（顶径指外螺纹的大径和内螺纹的小径）则分别标注，如4H5H、5h6h。

梯形螺纹、锯齿形螺纹只标注中径公差带代号。

③旋合长度代号螺纹旋合长度是指:两个相互配合的螺纹，沿螺纹轴线方向相互旋合部分的长度（螺纹端倒角不包括在内）。

普通螺纹旋合长度分短（S）、中（N）、长（L）三组；梯形螺纹分N、L两组。

当旋合长度为N时，省略标注。

必要时，也可用数值注明旋合长度。

2．标准螺纹的标注①普通螺纹其牙型代号为M、有粗牙、细牙两种类型。

普通螺纹一般为单头螺纹，其粗牙螺纹不标螺距。

图10－21（a）所示标注的含义是普通粗牙螺纹，公称直径为10，右旋，中径和顶径的公差带代号为5g6g,旋合长度为S。

图10－21（b）所示标注的含义是普通粗牙螺纹，公称直径为10，左旋，中径和顶径的公差带代号为7H,旋合长度为L。

图10－21（c）所示标注的含义是普通细牙螺纹，公称直径为10，螺距1，左旋，中径和顶径的公差带代号为6g，旋合长度为L。

（a）（b）（c）图10－21 普通螺纹②非螺纹密封的管螺纹非螺纹密封的管螺纹的牙型代号为G，其公称尺寸不是指螺纹的大径。

它一般是用指引线引出标注，如图10－22所示。

图10－22 非螺纹密封的牙型画法图10－23梯形螺纹的画法③梯形螺纹梯形螺纹的牙型代号为Tr，其公称尺寸为螺纹的大径。

机械制图的螺纹画法（机械类）（本文来自互联网，希望能给学机械的朋友们有点点帮助）1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-52.内螺纹图12-6是内螺纹的画法。

剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。

不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。

在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。

当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。

图12-7（c)表示出螺纹孔中相贯线的画法。

图12-73.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。

国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。

如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

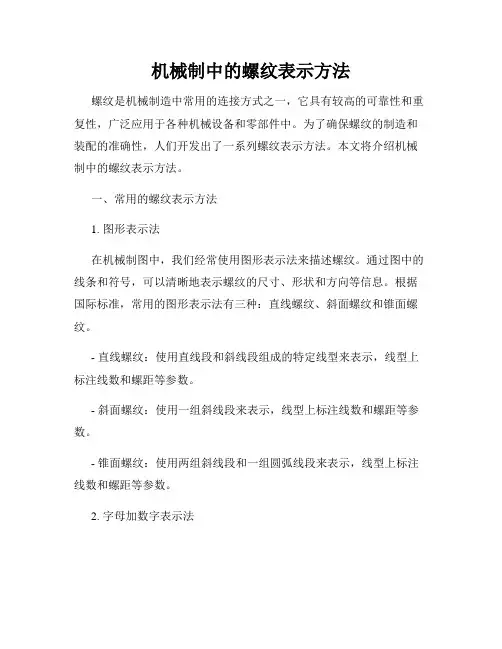

机械制中的螺纹表示方法螺纹是机械制造中常用的连接方式之一，它具有较高的可靠性和重复性，广泛应用于各种机械设备和零部件中。

为了确保螺纹的制造和装配的准确性，人们开发出了一系列螺纹表示方法。

本文将介绍机械制中的螺纹表示方法。

一、常用的螺纹表示方法1. 图形表示法在机械制图中，我们经常使用图形表示法来描述螺纹。

通过图中的线条和符号，可以清晰地表示螺纹的尺寸、形状和方向等信息。

根据国际标准，常用的图形表示法有三种：直线螺纹、斜面螺纹和锥面螺纹。

- 直线螺纹：使用直线段和斜线段组成的特定线型来表示，线型上标注线数和螺距等参数。

- 斜面螺纹：使用一组斜线段来表示，线型上标注线数和螺距等参数。

- 锥面螺纹：使用两组斜线段和一组圆弧线段来表示，线型上标注线数和螺距等参数。

2. 字母加数字表示法除了图形表示法，螺纹还可以通过字母和数字的组合来表示。

在这种表示方法中，字母表示螺纹类型，数字表示螺距和直径等参数。

例如，M8x1.25表示一种直径为8mm、螺距为1.25mm的度米制螺纹。

在字母加数字表示法中，常用的字母表示螺纹类型有以下几种：- M：度米制螺纹- G：管螺纹- RC：圆锥管螺纹- RP：圆柱管螺纹- NPT：美国标准圆锥管螺纹3. 螺纹牙规表示法螺纹牙规是一种专用的测量工具，常用于检验和表示螺纹的尺寸和质量。

通过使用螺纹牙规，我们可以直接测量螺纹的内、外直径、螺距等参数，并通过刻度盘上的刻度读数来表示。

螺纹牙规的使用需要一定的专业知识和技巧，但它是一种非常准确和直观的螺纹表示方法。

在机械制造中，螺纹牙规经常被用于螺纹加工和装配工序中。

二、如何选择适当的螺纹表示方法在实际应用中，选择适当的螺纹表示方法非常重要，它关系到螺纹加工和装配的准确性和效率。

在选择螺纹表示方法时，可以考虑以下几个因素：1. 设计要求根据机械设备和零部件的设计要求，选择合适的螺纹表示方法。

如果需要清晰地表达螺纹的尺寸和形状，图形表示法可能是一个不错的选择。

螺纹的规定画法螺纹的规定画法螺纹一般不按真实投影作图，而是采用机械制图国家标准规定的画法以简化作图过程。

（1）外螺纹的画法外螺纹的大径用粗实线表示，小径用细实线表示。

螺纹小径按大径的0.85倍绘制。

在不反映圆的视图中，小径的细实线应画入倒角内，螺纹终止线用粗实线表示，如所示。

当需要表示螺纹收尾时，螺纹尾部的小径用与轴线成30°的细实线绘制，如图所示。

在反映圆的视图中，表示小径的细实线圆只画约3/4圈，螺杆端面上的倒角圆省略不画，如图所示。

剖视图中的螺纹终止线和剖面线画法如图所示。

外螺纹画法（2）内螺纹的画法内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画，如图所示。

当螺孔相交时，其相贯线的画法如图所示。

当螺纹的投影不可见时，所有图线均画成细虚线，如图所示。

内螺纹的画法（3）内、外螺纹旋合的画法只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。

用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。

如图所示。

画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。

内、外螺纹旋合画法内、外螺纹旋合画法（4）螺纹牙型的表示法螺纹的牙型一般不需要在图形中画出，当需要表示螺纹的牙型时，可按图的形式绘制。

外螺纹局部剖内螺纹全剖局部放大图螺纹牙型的表示法（5）圆锥螺纹画法具有圆锥螺纹的零件，其螺纹部分在投影为圆的视图中，只需画出一端螺纹视图，如图所示。

外螺纹内螺纹圆锥螺纹的画法。

螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。

为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。

按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。

(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。

画图时小径尺寸可近似地取d l≈0.85d。

(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。

(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。

2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。

螺纹终止线用粗实线表示。

剖面线应画到表示牙顶圆投影的粗实线为止。

(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。

(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。

(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。

3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。

此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。

画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。

这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。

按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。

图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。

机械制图螺纹画法一、引言螺纹是一种常见的机械元件，广泛应用于各个行业的机械设备中。

在机械制图中，正确绘制螺纹的画法是非常重要的，因为它直接关系到产品的装配和使用。

本文将介绍螺纹的画法，包括常用的螺纹符号、画法步骤以及一些值得注意的细节。

二、螺纹符号在进行机械制图中，我们通常使用一些标准的螺纹符号来表示不同类型的螺纹。

常见的螺纹符号包括：•内螺纹：采用一个小圆和一个斜线组成，整体形状类似于一个极简的螺旋状。

•外螺纹：在内螺纹的基础上，加上一个外圆弧，表示外螺纹的外观形状。

•斜纹：由一堆重叠的斜线组成，用于表示斜纹螺纹。

这些螺纹符号可以用于标明螺纹的位置和类型，以便于制图人员进行准确的绘制。

三、画法步骤1. 确定螺纹的类型和参数在开始绘制螺纹之前，首先要明确螺纹的类型和参数。

这包括螺纹的径向和轴向尺寸、螺距、螺纹方向等。

这些参数将直接影响到后续的绘制步骤。

2. 绘制基准线和螺距线首先，需要绘制两条垂直于零件轴线且间距为螺距的线。

这些线称为基准线和螺距线。

基准线用于确定螺纹的起点和转折点，螺距线用于确定螺纹的高度。

3. 绘制螺纹的起点和转折点在基准线上，以螺纹的起点作为参考，绘制一个半圆，与基准线相切。

这个半圆表示螺纹的起点。

接着，在螺距线上将基准线延长，找到螺纹的转折点。

将这两个点连接起来，形成螺纹的外形。

4. 添加螺纹符号根据螺纹的类型，选择相应的螺纹符号来标注螺纹的位置和类型。

内螺纹和外螺纹可以在螺纹轴线上加入相应的符号，斜纹可以在螺纹的周围添加斜纹符号。

5. 绘制螺旋线根据螺纹的参数，绘制螺纹的螺旋线。

可以使用曲线工具或者计算得出的坐标点来绘制。

螺纹的螺旋线应该与基准线和螺距线相切，并沿着螺纹外形逐渐向上升高。

6. 修饰螺纹在完成螺纹的绘制后，可以对螺纹进行一些修饰，以增加绘图的可读性。

例如，可以使用细线将螺纹的底部和顶部连接起来，形成完整的轮廓。

另外，还可以添加一些尺寸标注，标示出螺纹的各种尺寸参数。
