《机械制图》螺纹的基本知识

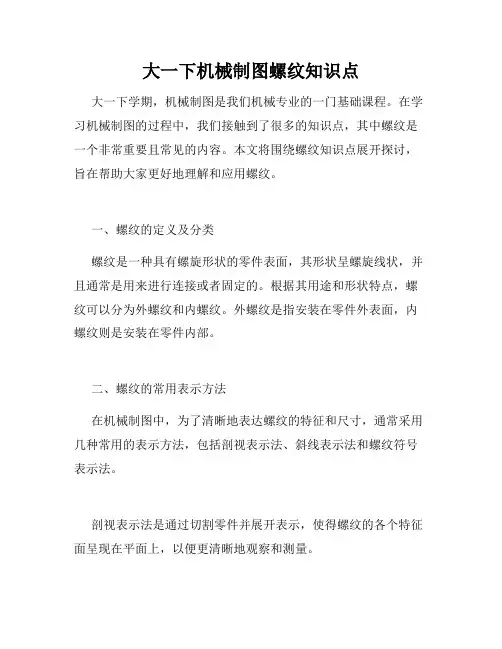

大一下机械制图螺纹知识点大一下学期，机械制图是我们机械专业的一门基础课程。

在学习机械制图的过程中，我们接触到了很多的知识点，其中螺纹是一个非常重要且常见的内容。

本文将围绕螺纹知识点展开探讨，旨在帮助大家更好地理解和应用螺纹。

一、螺纹的定义及分类螺纹是一种具有螺旋形状的零件表面，其形状呈螺旋线状，并且通常是用来进行连接或者固定的。

根据其用途和形状特点，螺纹可以分为外螺纹和内螺纹。

外螺纹是指安装在零件外表面，内螺纹则是安装在零件内部。

二、螺纹的常用表示方法在机械制图中，为了清晰地表达螺纹的特征和尺寸，通常采用几种常用的表示方法，包括剖视表示法、斜线表示法和螺纹符号表示法。

剖视表示法是通过切割零件并展开表示，使得螺纹的各个特征面呈现在平面上，以便更清晰地观察和测量。

斜线表示法则是利用斜线来表示螺纹的高度和斜距，以及表示螺纹的方向和类型。

螺纹符号表示法是通过特定的符号和尺寸来表示螺纹的特征和尺寸，包括螺距、峰距、轮廓等信息。

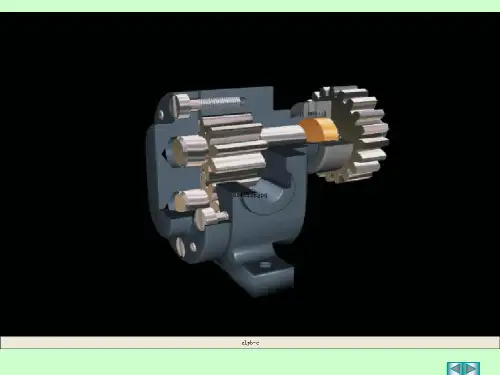

三、螺纹的设计和应用螺纹的设计和应用是机械制图中的重要内容，它不仅涉及到零件的制造和加工，还关系到装配和使用的方便性。

在进行螺纹设计时，我们需要考虑到螺纹的型号和参数选择、螺纹的尺寸和公差、螺纹的加工工艺等因素。

不同类型和规格的螺纹适用于不同的工作环境和要求，因此在设计中，我们需要根据实际需要进行选择。

在螺纹的应用中，我们常常需要进行螺纹的配合和连接。

螺纹的配合是指内、外螺纹之间的连接，它可以分为干涉配合和间隙配合两种。

干涉配合是指内螺纹和外螺纹之间没有干涉，可以直接配合使用。

间隙配合则是在内、外螺纹之间留一定的间隙，形成一定的间隙配合。

对于不同的工作要求和零件设计，我们需要选择合适的螺纹配合方式。

四、螺纹的重要性和注意事项螺纹在机械制图和机械设计中具有非常重要的地位和作用。

它不仅可以连接和固定零件，还可以提高工作效率和质量。

在进行螺纹设计和使用时，我们也需要注意一些问题，以确保螺纹的质量和可靠性。

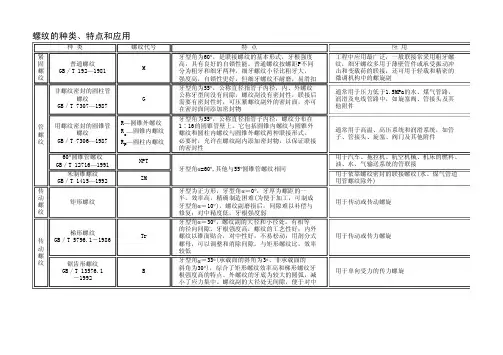

螺纹的种类、特点和应用种类螺纹代号特点应用紧固螺纹普通螺纹GB／T 192—1981M牙型角为60°，是联接螺纹的基本形式，牙根强度高，具有良好的自锁性能。

普通螺纹按螺距P不同分为粗牙和细牙两种，细牙螺纹小径比粗牙大，强度高，自锁性更好，但细牙螺纹不耐磨，易滑扣工程中应用最广泛，一般联接常采用粗牙螺纹，细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接，还可用于轻载和精密的微调机构中的螺旋副管螺纹非螺纹密封的圆柱管螺纹GB／T 7307—1987G牙型角为55°，公称直径指管子内径，内、外螺纹公称牙型间没有间隙，螺纹副没有密封性，联接后需要有密封性时，可压紧螺纹副外的密封面，亦可在密封面间添加密封物通常用于压力低于1.5MPa的水、煤气管路，润滑及电线管路中，如旋塞阀、管接头及其他附件用螺纹密封的圆锥管螺纹GB／T 7306—1987R—圆锥外螺纹Rc—圆锥内螺纹RP—圆柱内螺纹牙型角为55°，公称直径指管子内径，螺纹分布在1∶16的圆锥管壁上。

它包括圆锥内螺纹与圆锥外螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。

必要时，允许在螺纹副内添加密封物，以保证联接的密封性通常用于高温、高压系统和润滑系统，如管子、管接头、旋塞、阀门及其他附件60°圆锥管螺纹GB／T 12716—1991NPT牙型角α=60º,其他与55º圆锥管螺纹相同用于汽车、拖拉机、航空机械、机床的燃料、油、水、气输送系统的管联接米制锥螺纹GB／T 1415—1992ZM用于依靠螺纹密封的联接螺纹(水、煤气管道用管螺纹除外)传动螺纹矩形螺纹牙型为正方形，牙型角α＝0°，牙厚为螺距的一半。

效率高，精确制造困难(为便于加工，可制成牙型角α＝10°)，螺纹副磨损后，间隙难以补偿与修复；对中精度低，牙根强度弱用于传动或传动螺旋传动螺纹梯形螺纹GB／T 5796.1－1986Tr牙型角α＝30°，螺纹副的大径和小径处，有相等的径向间隙。
