磷石膏与脱硫石膏的区别

脱硫石膏利用途径及烘干煅烧工艺字体大小：大 - 中 - 小 hnyjgs 发表于 10-03-23 16:34 阅读(23 评论(0 分类：砌块机系列天然石膏和工业副产品石膏 ( 如脱硫石膏、磷石膏都是以二水硫酸钙形式存在，其分子式中有 2 个结晶水，同时表面附着一些游离水。

干二水硫酸钙 ( 即生石膏在水泥工业中作为水泥缓凝剂使用；半水石膏 ( 即熟石膏具有类似水泥的胶凝性能。

干燥去掉游离水的过程叫烘干、脱去结晶水的过程叫做锻烧，根据不同锻烧方式可分别获得β型半水石膏和α型半水石膏。

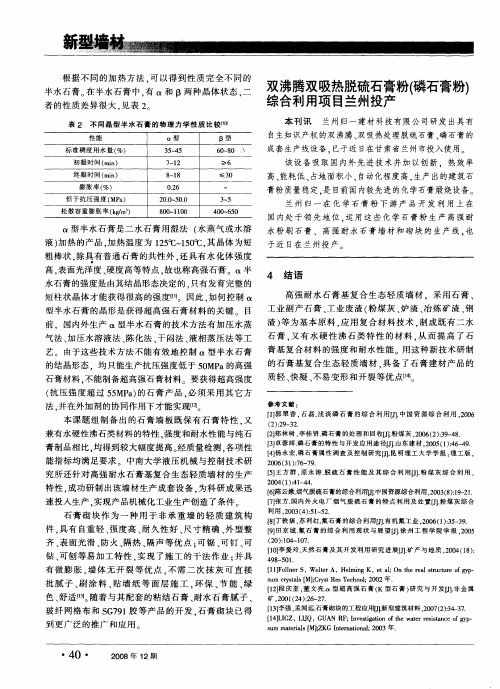

β型半水石膏是在气相条件下加热脱水获得，也叫建筑石膏，主要用于制造石膏板、石膏砌块、或加入添加剂后加工成粉刷石膏；α型半水石膏是用饱和蒸汽在压力状态下蒸煮后烘干获得，也叫高强度石膏，主要用于陶瓷、医药行业的模具制造。

脱硫石膏烘干、锻烧工艺脱硫石膏的应用主流是把它烘干后作为水泥的缓凝剂使用；或锻烧成β型半水石膏，用于制造石膏板、石膏砌块、粉刷石膏。

建筑石膏加工按传热方式不同可分为直接法与间接法二种： 1 、直接法（烘干煅烧一步法）烘干煅烧一步法是利用传热传质效率极高的三层滚筒烘干技术研究开发设计的一套石膏煅烧工艺装置。

该工艺装置可以生产干二水石膏 ( 水泥缓凝剂用，也可以生产半水石膏，生产干二水石膏的风温只需 120 ℃，完全可以利用火力发电厂的低温烟气。

2 、间接法（烘干煅烧二步法）烘干煅烧二步法是根据电厂的能源情况和环保要求，将较易脱出的游离水与难于脱出的结晶水的分置在两台设备中进行，使其更具合理性，也便于产品结构调整和质量控制。

该装置可以生产干二水石膏 ( 水泥缓凝剂用、超优等品β石膏。

二水石膏（生石膏）无水石膏（硬石膏）半水石膏（烧石膏），又分为α和β两种形态二水石膏Ca[SO4].2H2O，加热到105~180℃，首先排出1个水分子，随后立即排出半个水分子，转变为烧石膏Ca[SO4].0.5H2O，也称熟石膏或半水石膏。

重视磷石膏的综合利用促进磷肥工业可持续发展中国磷肥工业协会张永志一、我国磷肥工业概况化肥是粮食的食粮，农业部门提供的试验资料表明，施用化肥对我国粮食增产的贡献率为40%。

磷肥与氮肥、钾肥是作物不可或缺的三大化学肥料，是保证国家粮食安全的重要物资。

建国以来，我国磷肥工业经历了从无到有、从小到大、从低浓度单一养分到高浓度磷复肥的发展历程。

特别是“十五”以来取得了举世瞩目的成绩。

2005年磷肥产量1125万吨（P2O5，下同），超过美国，居世界第一位。

2006年产量1210万吨，基本实现了自给。

2007年磷肥产量1351万吨，达到了自给有余，国产磷肥自给率118%。

进口磷肥大幅减少，出口量大幅增加，全年净出口磷肥209万吨。

磷肥产品结构显著改善，1990年我国高浓度磷复肥产量占磷肥总产量的比例不到5%，2007年达到73.4%。

自主创新能力不断增强，技术装备的大型化、国产化取得了突破性进展。

二、磷肥工业副产磷石膏现状磷石膏是硫酸萃取磷矿制磷酸的副产物，生产1吨磷酸（以100%P2O5计）副产磷石膏约5吨。

磷石膏呈酸性,主要成分与天然石膏一样，主要由CaSO4.2H2O,组成，并含有少量的氟化合物、酸不溶物、磷酸残液等杂质。

我国磷矿中重金属和放射性元素含量很少，因此，磷石膏中重金属和放射性物质很低。

磷矿中重金属含量比美国佛罗里达、摩洛哥、约旦等磷矿低7-10倍。

我国磷石膏的排放量随着高浓度磷复肥产量的提高而大幅度增加，环保压力也越来越大。

2000年副产约1100万吨，2007年排放量超过了4000万吨。

一些重点磷肥企业的排放量都在100万吨/年以上，瓮福、开磷、云南三环、富瑞等企业超过了300万吨/年。

预计到2010年，全行业副产磷石膏约5000万吨/年。

堆存这些磷石膏不仅占用大量土地，而且易造成环境污染，越来越受到环保部门的关注。

特别是江、河、湖、海沿岸，旅游点等环境敏感地区的企业，环保压力越来越大，搞好磷石膏的综合利用和无害化处理成为磷肥工业可持续发展的关键。

脱硫石膏成分
脱硫石膏，也被称为石膏脱硫废渣或FGD石膏（Flue Gas Desulfurization Gypsum），是一种产生于燃煤电厂和工业脱硫过程中的副产品。

它主要由以下成分组成：
1. 硫酸钙（CaSO4·2H2O）：脱硫石膏的主要成分是硫酸钙二水合物，也被称为石膏石（gypsum）。

它是一种白色或无色的晶体，在常温下比较稳定。

2. 水分（H2O）：脱硫石膏中含有结晶水，每个硫酸钙分子结合了两个水分子，因此通常以CaSO4·2H2O的形式表示。

3. 少量杂质：脱硫石膏可能含有一些少量的杂质，如硫酸盐、氯化物、氧化物、碳酸盐、煤灰等，具体的成分会因煤种、脱硫工艺和处理方式等因素而有所差异。

需要注意的是，脱硫石膏的成分可能会因不同的脱硫工艺和处理方法而有所变化。

此外，脱硫石膏还可以通过处理和改性来应用于不同的领域，例如建筑材料、水泥生产、农业改良等。

1/ 1。

磷石膏等级
磷石膏是一种常见的工业废弃物，其主要成分是磷酸钙。

磷石膏广泛地应用于建筑、农业、环保等领域，因此其等级是非常重要的。

根据国家标准GB8838-2002《磷石膏》的规定，磷石膏可分为以下四个等级：
一等品：CaSO4·2H2O含量不少于95%，振实密度不少于1.20g/cm3，水分含量不超过3%。

四等品：含量、密度和水分含量未达到以上要求的磷石膏。

一等品和二等品是高品质的磷石膏，广泛应用于建筑材料、农药、生物制品、硫酸制造、废气回收等方面。

三等品主要用于农业领域，作为土壤改良剂、饲料添加剂、多肽、生物化工原料等。

而四等品则多用于建筑、路面底材等领域。

此外，针对不同应用领域，还有特殊等级的磷石膏，如医用磷石膏、陶瓷用磷石膏、造纸用磷石膏等。

总的来说，磷石膏等级是根据其主要成分和物理性质等因素来划分的。

不同等级的磷石膏具有不同的应用价值和市场需求。

在处理磷石膏时，需要根据其等级进行分类，以便进行有效利用和资源回收。

磷石膏综合利用处置方案陈家伟【摘要】我国是产生磷石膏数量最多的国家, 大量的磷石膏长期以来未得到充分利用, 只靠堆存处置, 不仅严重污染生态环境, 而且占用了大量土地资源.磷石膏综合利用技术已严重制约磷化工行业的发展.方案介绍了磷石膏综合利用现状, 存在问题及困难.磷石膏综合利用工艺路线及分析, 重点介绍磷石膏煅烧制备Ⅱ型无水石膏生产超硫酸盐水泥优势.为磷石膏综合利用提出对策和建议, 供政府相关部门和企业参考.%China is the country that produces the largest amount of phosphogypsum. A large amount of phosphogypsum has not been fully utilized for a long time. It only relies on stockpiling and disposal, which not only seriously pollutes the ecological environment, but also occupies a large amount of land resources. The comprehensive utilization technology of phosphogypsum has seriously restricted the development of the phosphorus chemical industry. The present situation, problems and difficulties of comprehensive utilization of phosphogypsum were introduced. The comprehensive utilization process route and analysis of phosphogypsum were discussed, the advantages of preparing type II anhydrous gypsum by calcining phosphogypsum to produce supersulfate cement were mainly introduced. The countermeasures and suggestions for the comprehensive utilization of phosphogypsum were proposed as reference for relevant government departments and enterprises.【期刊名称】《广州化工》【年(卷),期】2019(047)001【总页数】4页(P109-111,120)【关键词】磷石膏综合利用;超硫酸盐水泥;对策;建议【作者】陈家伟【作者单位】江苏一夫科技股份有限公司,江苏南京 211178【正文语种】中文【中图分类】TQ177.3我国是产生磷石膏数量最多的国家，尤其是进入21世纪我国磷化工行业发展迅猛，磷石膏的年排放量和堆存总量逐年增加。

20 2 0年12月第24期总第466期内蒙古科技与经济Inner Mongolia Science Technology B Economy December2 2No424TotalNo4466脱硫石膏、氟石膏作为水泥缓凝剂使用注意事项贾书伟，常剑廷，任瑞（乌兰察布中联水泥有限公司，内蒙古乌兰察布0 124 0 0 ）摘 要：国 家政策对环境治理和保护力度日渐加大，现水泥行业均采用 工业副产品石膏代替天然石膏作为水泥缓凝剂，但不同种类工业副产品石膏，如氟石膏、脱硫石膏、磷石膏等，因自身特性会导致水 泥体现不同的产品性能，基于此，对乌兰察布中联水泥有限公司周边脱硫石膏、氟石膏的性能进行了分析，并提出了在水泥使用中需要注意事项（关键词：脱硫石膏；氟石膏；水泥；缓凝剂中图分类号:TQ172. 4+62 文献标识码:A 文章编号1 0 0 7—6921（2 0 2 0 ）24—0 126—0 1脱硫石膏是二水石膏，氟石膏是硬石膏，这两 种缓凝材料的缓凝机理相同，但具有不同特性，笔者 对水泥、混凝土性能产生直接影响展开了分析°1 脱硫石膏脱硫石膏（英文名称desulfuration gypsum ）又称排烟脱硫石膏，主要成分和天然石膏一样，为二水 硫酸钙CaSO 4・2H 2O,含量*93%，脱硫石膏是一 项采用石灰一石灰石回收燃煤或油的烟气中的二氧 化硫的技术°把石灰一石灰石磨碎制成浆液，使经 过除尘后的含SO 2的烟气通过浆液洗涤器而除去 SO 2o 石灰浆液与SO 2反应生成硫酸钙及亚硫酸 钙，亚硫酸钙经氧化转化成硫酸钙，得到工业副产石 膏，称为脱硫石膏’表1 脱硫石膏的化学分析结果 （％）项目LOSS SiO 2AI2O3 Fe2O 3CaO MgO SO 3R 2O 合计脱硫石膏2 442 2.491419 44735451441384190 4798.852 氟石膏氟石膏是一种用硫酸与氟石制取氟化氢的副产品，主要为无水硫酸钙°为硬石膏，不含结晶水°表2 氟石膏的化学分析结果 （％）项目LOSS SiO 2Al 2O 3 Fe 2O 3CaO MgO SO 3R 2O 合计含量148345244 42139456441554780 .67994383 试验研究模拟水泥磨生产状况，对使用的石膏进行高温 预处理，进行小磨试验，确定不同温度下石膏对外加 剂适应性的影响'表3脱硫石膏高温预处理后配料方案 （％ ）编号熟料脱硫 石膏粉煤灰S75矿粉石膏状态1—1775991 0 0 1烘干1—27759912 0 1烘干1—37759914 1烘干1—47759916 1烘干注：水泥样品三氧化硫2438% (表4 氟石膏高温预处理后配料方案(%)编号熟料氟石膏粉煤灰S75 矿粉石膏状态2—1774191 1烘干2—27741912 1烘干2—37741914 1烘干2—47741916 1烘干注:水泥样品三氧化硫2454% (使用模拟不同温度烘干后的石膏制备水泥样品，与聚羧酸外加剂适应性的测定结果表5 净浆扩展度试验编号石膏状态初始扩展度1h 后扩展度外加剂 掺加量111 1烘干24 mm 21 mm 141g 1212 1烘干21 mm 2 mm 141g 1314 1烘干17 mm 22 mm 141g 1416 1烘干17 mm 2 mm141g注:水泥样品三氧化硫2. 54%。

石膏粉煅烧工艺简介及对比一．石膏粉煅烧按原料区别有，天然石膏、脱硫石膏、磷石膏等，不同原料会有几种相应煅烧工艺，有只合用于天然石膏，也有只合用于化学石膏。

天然石膏煅烧有工艺是先烧后磨，如回转窑煅烧，可以先煅烧颗粒，然后再磨；有工艺是先磨后烧，如持续炒锅、锥型炒锅、持续回转窑、间歇回转窑、沸腾炉等，国内都在大量应用；尚有就是磨烧一体机，如皮特磨，随研磨随煅烧。

化学石膏煅烧工艺和天然石膏有些区别，重要是由于化学石膏大某些都含游离水，有些煅烧工艺可以烘干煅烧一体完毕，有些工艺烘干和煅烧是分开，也就是所谓一步法和两步法。

石膏粉煅烧按煅烧温度区别可以分为低温慢速煅烧和高温迅速煅烧，随着科技进步发展和其她行业引入，国内涌现出诸多类型设备，低温煅烧设备老某些如持续炒锅、锥型炒锅、沸腾炉，新上市如FC煅烧炉；高温迅速煅烧国内最早是北京一热从国外引进锤式煅烧机，国内后期浮现司德炉，新式锤式煅烧机。

国内外尚有诸多介于高温和低温之间某些设备。

二．炒锅特点简介炒锅分间歇炒锅、持续炒锅、锥形炒锅国内外当前在大量使用，间歇炒锅和持续炒锅构造差别不大，大某些后期都改成了持续式，它属于低温慢烧，产品质量稳定均匀度高，生产中粉体特性变化不大，国外热源普通为天然气，国内由于天然气价格昂贵，石膏粉价格偏低，普通公司承受不起，因此都是以煤为热源，也有外资公司用天然气为热源在国内生产石膏粉，由于持续炒锅开发时重要考虑以天然气为主，因此用煤时候浮现某些弊病，煤燃烧时产生煤烟附着在炒锅外壁和加热管上，形成一层保护隔热膜，用上一段时间后产量下降煤耗增长，清理很困难，并且单机产量都不高，国内外规模板线上配套时都配5—6台才干满足生产需要。

锥形炒锅国内始终有简介，但从没见有用，据简介可以燃煤和天然气，国外在用都是天然气，它延续了持续炒锅长处，去除了搅拌电机，减少了维修量，和持续炒锅同等体积时产量是持续炒锅3—5倍，并且尾烟最后和低温石膏粉直接接触，排烟温度只有100多度，在已知煅烧设备中，据说能耗是最低，但是此设备只在欧洲销售，绝对禁止在亚洲销售。

工业废渣石膏使用说明及注意事项
工业废渣石膏主要指脱硫石膏和柠檬酸渣，现已广泛应用于水泥行业调节水泥凝结时间，代替天然石膏调节水泥凝结时间。

脱硫石膏性能与天然二水石膏一致，SO3含量一般在35——45%，水分在16%左右，调节水泥凝结时间正常，初凝一般3——4小时，终凝4——5小时。

水泥中石膏掺加量在4——6%。

柠檬酸渣石膏SO3含量一般在44——48%，水分在24%左右，调节水泥凝结时间正常是初凝一般3——4小时，终凝4——5小时。

水泥中石膏掺加量在4——6%。

但新生产的磷石膏因未及时脱酸，用于水泥生产时，可能会导致水泥凝结时间过长，可能初凝6——9小时，终凝7——11小时，造成出厂水泥不合格。

为满足调节水泥凝结时间正常，使用磷石膏时需做到以下几点：
1．坚决做到新进厂的磷石膏单独堆放，不直接使用。

2．堆放1个月后，经化验室取样做小磨对比实验合格后方可使用。

3．为做到万无一失，检验合格后的磷石膏可再搭配一半脱硫石膏混匀使用。

4. 使用工业废渣石膏下料时容易堵，不能把石膏打入圆库中，工艺上需要改进。

5．工业废渣石膏含水量大，要晾晒后使用容易下料和提高磨机产量。

2011-09-22。
