1 第五章 FANUC系统数控车床实训操作
第一节 FANUC 0－TD系统介绍
一、FANUC 0－TD系统功能
数控机床加工中的动作在加工程序中用指令的方式事先予以规定，这类指令有准备功能G、辅助功能M、刀具功能T、主轴转速功能S和进给功能F等。由于目前数控机床的形式和数控系统的种类较多，同一G指令或同一M指令其含义不完全相同，甚至完全不同（例如在FANUC 0–TD中G90代表单一形状固定循环指令，而在FANUC 0–MD中G90代表绝对值输入指令）。因此，编程人员在编程前必须对所使用的数控系统功能进行仔细研究，掌握每个指令的确切含义，以免发生错误。
（一）准备功能G指令
表5－1列出了FANUC 0－TD数控车床系统常用的准备功能指令。

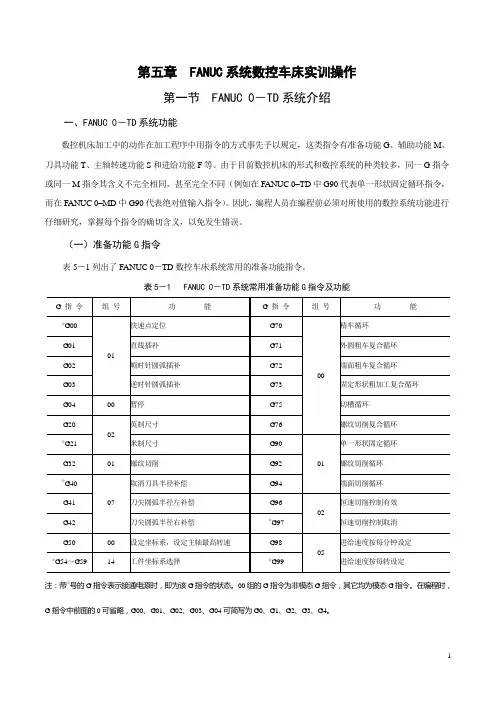

表5－1 FANUC 0－TD系统常用准备功能G指令及功能
G 指 令 组 号 功 能 G 指 令 组 号 功 能
☆G00
01 快速点定位 G70
00 精车循环
G01 直线插补 G71 外圆粗车复合循环
G02 顺时针圆弧插补 G72 端面粗车复合循环
G03 逆时针圆弧插补 G73 固定形状粗加工复合循环
G04 00 暂停 G75 切槽循环
G20
02 英制尺寸 G76 螺纹切削复合循环
☆G21 米制尺寸 G90
01 单一形状固定循环
G32 01 螺纹切削 G92 螺纹切削循环
☆G40
07 取消刀具半径补偿 G94 端面切削循环
G41 刀尖圆弧半径左补偿 G96
02 恒速切削控制有效
G42 刀尖圆弧半径右补偿 ☆G97 恒速切削控制取消
G50 00 设定坐标系，设定主轴最高转速 G98
05 进给速度按每分钟设定
☆G54～G59 14 工件坐标系选择 ☆G99 进给速度按每转设定
注：带☆号的G指令表示接通电源时，即为该G指令的状态。00组的G指令为非模态G指令，其它均为模态G指令。在编程时，G指令中前面的0可省略，G00、G01、G02、G03、G04可简写为G0、G1、G2、G3、G4。 2 （二）辅助功能M指令
维修培训实习教材 第二节 基本参数设定
一 实习目的
（一） 掌握 FANUC 数控系统的参数输入方法
（二） 掌握 FANUC 数控系统的参数设定步骤
（三） 掌握 机床运行所需要设定的最基本参数
二 实习内容
学习“参数设定支持画面”中每一项的设定
三 实习步骤
有关参数设定的说明：
对于FANUC数控系统，其参数的数目是很大的，想对每一位参数都进行掌握和设定是很困难的。事实上，对FANUC数控系统参数，并不是需要对其输入某个数值才称之为设定参数。大部分的位型参数，设为0时反而是有效的，设为0反而是很多机床默认的习惯状态。这点在进行参数学习时要清楚。
具体步骤：
（一）系统通电，将 “参数可写入” 开关打开。
（二）系统断电，重新开机，开机的同时按住 [RESET] 功能键直到系统进入正常画面，其结果是系统参数被清除，但系统功能参数（也叫保密参数）(NO.9900-9999)不被清除，如果是新版系统，系统功能参数（也叫保密参数）存在于系统软件中，也不会被清除。所以，此项操作仅会清除系统功能参数（也叫保密参数）之外的普通参数
（三）按 [SYSTEM] 功能键，然后按扩展软键 [+] 几次，直到出现参数设定支持画面的软键 [PRMTUN] 。
进入参数设定支持画面（按软键[PRMTUN]）。 按此键几次，出现下图中的软键[PRMTUN]
画面中的项目就是参数的设定调试步骤。这次着重学习第一项 “ AXIS
SETTING（轴设定）”项 和 最后一项“ MISCELLANY （其它）”项，参数设定支持画面里的其他项（伺服参数设定，主轴设定等）将在别的课时里学习。
（四）按照顺序设定这两项参数。
第一项：
AXIS SETTING（轴设定）项，轴设定里面有以下几个组，对每一组参数进行设定。
（BASIC（基本））组：有关基本设定的参数。
FANUC Series 0i-TF数控车床操作步骤
1． 开电源：（急停键一定是按下的）机床侧面的开关打到ON，开系统电源启动，初始化到系统界面显示报警后，顺时针旋转打开急停键。
2． 初始速度设置：在MDI方式下，按下编辑区“PROG”按钮，输入命令：O0000 ; (分号按EOB) ， G98 F100 S300 M03; M05;然后光标移动最上行按下加工启动按钮，为了更清楚的观察每一行语句的运行结果，按下单段（工作状态选择）按钮。
3． 拷贝程序：插入U盘，在“工作方式”—“编辑”方式下，按编辑区“PROG”键，显示屏显示程序菜单，选择“目录”—“操作”—“设备”—按“→”向右的按键—“USBMEM”—找到要拷贝的文件—“复制”—回到“设备”—“CNCMEM”—输入与系统里不同的文件名（O开始，后面跟4位数字键）—然后在“菜单按键区”按多几次“→”向右的按键—找到“粘贴”按键，按下“粘贴”按键，在当前的目录下找到拷贝的文件打开。
4． 刀补：
在手动或者手摇轮方式下设定加工坐标系。（用三爪夹盘将工件装夹好，注意不要使装夹工具留在卡盘上）一般设定工件右端面的旋转中心点为加工坐标系零点，对于不同的刀号，要通过对刀来确定每把刀的偏置。
<1>（开主轴）移动刀架沿端面切削——Z轴不动，移动X方向到安全处，停止主轴，在编辑区按“OFS SET”（刀补）按键，按下“刀偏”——对应的刀偏号——输入Z0.0——系统电源开关
急停键
菜单按键
手摇轮 手摇轮的方向开关
进给速度选择 加工暂停 加工启动 主轴转速调节 快速进给速度选择 XZ轴的方向键 工作状态选择 工作方式选择 编辑区
分号
程序按钮
刀补按钮
修改按钮
插入按钮
复位按钮
测量（注意：不要漏输了小数点）
<2>（开主轴）移动刀架沿外圆切削——X轴不动，移动Z方向到安全处，停止主轴，测量切削处工件的直径值，按下“刀偏”——对应的刀偏号——输入X（直径值）——测量（注意：不要漏输了小数点）
