发那科培训ppt课件

01机器人定义与分类简要介绍机器人的定义，以及按照应用领域、运动方式等进行的分类。

02机器人技术发展概述机器人技术的发展历程，包括早期机器人、现代机器人以及未来机器人的发展趋势。

03机器人应用领域列举机器人在工业、医疗、军事、服务等领域的应用，并简要说明其在各领域的作用。

机器人技术概述03简要介绍FANUC 公司的历史、规模、业务领域等。

FANUC 公司简介详细介绍FANUC 机器人的产品类型，包括工业机器人、协作机器人、服务机器人等，并给出相应的图片或视频。

FANUC 机器人产品线阐述FANUC 机器人在控制器技术、伺服系统、视觉系统等方面的技术特点，以及其在市场上的竞争优势。

FANUC 机器人技术特点FANUC 机器人简介明确本课程的学习目标，包括了解FANUC 机器人的基本原理、掌握机器人的基本操作和维护技能等。

课程目的给出本课程的整体框架，包括理论课程、实验课程、项目实践等环节，并简要说明各环节的内容和目标。

课程结构提供学习本课程的方法和建议，如课前预习、课后复习、积极参与实验和项目实践等。

学习方法建议课程目的与结构0102工业机器人、服务机器人、特种机器人等。

关节型、直角坐标型、SCARA型、Delta型等。

按应用领域按运动方式01高精度02高速度重复定位精度高，适用于精密加工和装配。

运动速度快，提高生产效率。

机器人分类与特点高可靠性稳定可靠，降低维护成本。

灵活性可编程控制，适应不同生产需求。

LR Mate系列小型、轻量、高速，适用于紧凑空间内的自动化应用。

M-iA系列中型、高性能，适用于复杂加工和装配任务。

•M-2000iA系列：大型、重载、高精度，适用于大型工件的加工和搬运。

丰富的产品线高品质完善的售后服务采用先进技术和优质材料，确保产品稳定性和可靠性。

提供全面的技术支持和售后服务，确保客户满意。

0302 01满足不同领域和应用需求。

最大负载能力机器人末端执行器能承受的最大负载质量。

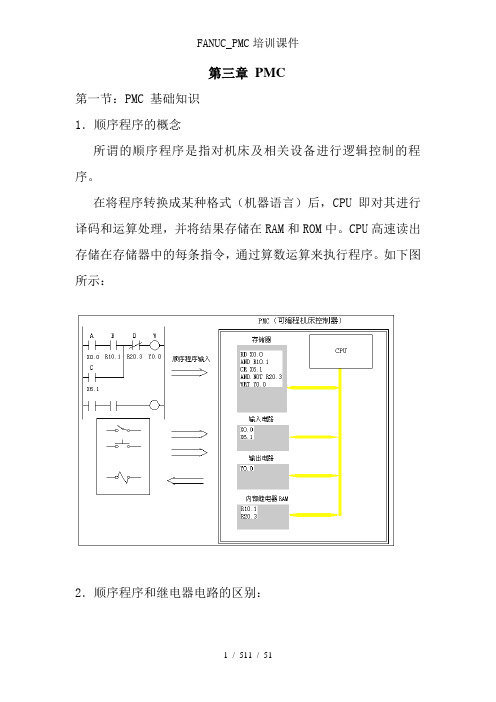

第三章PMC第一节：PMC 基础知识1．顺序程序的概念所谓的顺序程序是指对机床及相关设备进行逻辑控制的程序。

在将程序转换成某种格式（机器语言）后，CPU即对其进行译码和运算处理，并将结果存储在RAM和ROM中。

CPU高速读出存储在存储器中的每条指令，通过算数运算来执行程序。

如下图所示：2．顺序程序和继电器电路的区别：上图所示：继电器回路（A）和（B）的动作相同。

接通A（按钮开关）后线圈B和C中有电流通过，C接通后B断开。

PMC程序 A中，和继电器回路一样，A通后B、C接通，经过一个扫描周期后B关断。

但在B中，A（按钮开关）接通后C接通，但B并不接通。

所以通过以上图例我们可以明白PMC顺序扫描顺序执行的原理。

3．PMC的程序结构对于FANUC的PMC来说，其程序结构如下：第一级程序—第二级程序—第三级程序（视PMC的种类不同而定）—子程序—结束如图：在PMC执行扫描过程中第一级程序每8ms 执行一次，而第二级程序在向CNC的调试RAM中传送时，第二级程序根据程序的长短被自动分割成n等分，每8ms中扫描完第一级程序后，再依次扫描第二级程序，所以整个PMC的执行周期是n*8ms。

因此如果第一级程序过长导致每8ms扫描的第二级程序过少的话，则相对于第二级PMC所分隔的数量n就多，整个扫描周期相应延长。

而子程序是位于第二级程序之后，其是否执行扫描受一二级程序的控制，所以对一些控制较复杂的PMC程序，建议用子程序来编写，以减少PMC的扫描周期。

输入输出信号的处理：一级程序对于信号的处理：如上图可以看出在CNC内部的输入和输出信号经过其内部的输入输出存储器每8M由第一级程序所直接读取和输出。

而对于外部的输入输出经过PMC内部的机床侧输入输出存储器每2MS由第一级程序直接读取和输出。

二级程序对于信号的处理：而第二级程序所读取的内部和机床侧的信号还需要经过第二级程序同步输入信号存储器锁存，在第二级程序执行过程中其内部的输入信号是不变化的。
