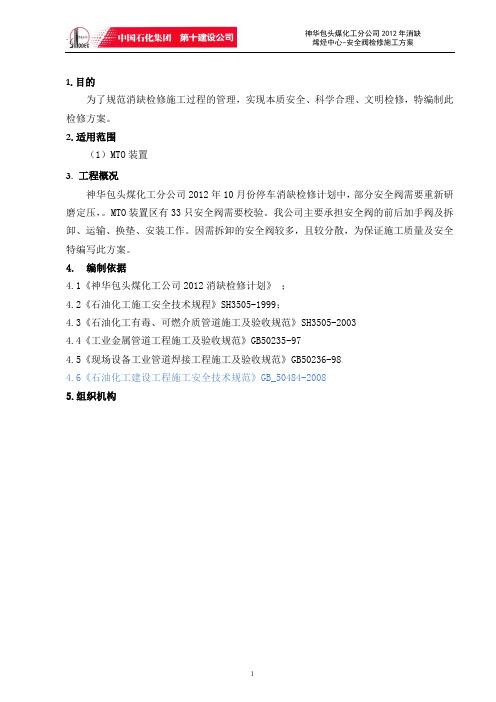

1.目的为了规范消缺检修施工过程的管理，实现本质安全、科学合理、文明检修，特编制此检修方案。
2.适用范围（1）MTO装置3. 工程概况神华包头煤化工分公司2012年10月份停车消缺检修计划中，部分安全阀需要重新研磨定压，。
MTO装置区有33只安全阀需要校验。
我公司主要承担安全阀的前后加手阀及拆卸、运输、换垫、安装工作。
因需拆卸的安全阀较多，且较分散，为保证施工质量及安全特编写此方案。
4. 编制依据4.1《神华包头煤化工公司2012消缺检修计划》；4.2《石油化工施工安全技术规程》SH3505-1999；4.3《石油化工有毒、可燃介质管道施工及验收规范》SH3505-20034.4《工业金属管道工程施工及验收规范》GB50235-974.5《现场设备工业管道焊接工程施工及验收规范》GB50236-984.6《石油化工建设工程施工安全技术规范》GB_50484-20085.组织机构6. 施工准备6.1检修前，应根据检修计划会同车间主管人员一起到现场最终确定检修工作内容和计划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。
6.2根据计划工作内容编制详细的检修方案，并报机动处、车间和有关部门批准。
同时，根据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。
6.3根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段和机具需用的数量。
6.4 准备好检修所需的检修施工机具和材料，逐一落实检修所需的材料的到货情况、数量及到货时间，认真做好到货材料、配件的检验和保管。
6.5 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技术要求、质量标准和时间要求。
7. 施工方法 7.1安全阀拆除7.1.1安全阀拆卸之前，应作好准备工作，拆卸前应由甲方对安全阀及于其相连的管线进竞赛评比组材料供应组现场宣传组安全检查组现场调度组检修技术组质量检查组现场保卫组组长：贾国瑞组长：张平组长：蒲欢欢组长：史刚组长：朱少杰组长：朱建辉组长:孟凡超组长：王现成总指挥：李德静副总指挥：崔建军各施工班组行确认挂牌，确认内容包括管道内泄压、置换、吹除完毕，安装配件已准备完备。
安全阀校验流程一、安全阀分类：弹簧直接载荷式安全阀、杠杆式安全阀和静重式安全阀二、校验设备1、安全阀校验装置由校验台、气源和管路等组成。
2、安全阀的校验一般以空气或氮气为校验介质，特殊情况下也可用水作为校验介质。
3、每个校验台位应该装两块规格相同的压力表，其精确度等级不应当低于1.0级，压力表的量程应当为安全阀校验压力的1.5—3.0倍。
4、校验供气系统中应该加装过滤装置。
5、校验台应当配有足够容积的缓冲罐，如果需要，可装设温度、压力、位移和安全阀校验数据等自动记录装置。
三、校验周期：一年。
四、检验项目外观检查、解体检查、压力整定和密封性能试验。
五、环境要求弹簧直接载荷式安全阀的定期校验原则上应该在校室进行，进行拆卸校验有困难时，可在每两个校验周期内进行一次校验室校验和一次在线校验。
但安装在介质为有毒、有害、易燃、易爆的压力容器上的安全阀，不允许进行在线校验。
在线校验必须在保证人员和生产安全的前提下进行；杠杆式安全阀和静重安全阀一般不宜在校验室进行校验。
六、校验过程1、外观检查应该先对安全阀进行清洗并且进行外观检查，用肉眼检查安全阀阀体受压部分有无锈蚀和裂纹，如果有裂纹该阀应该立即更换。
2、解体检查对安全阀进行解体，检查各零部件，发现阀体、弹簧、阀杆、密封面有损伤、裂纹、腐蚀、变形等缺陷的安全阀应该进行修理、调整、更换。
对于阀体有裂纹、阀芯与随座粘死、弹簧严重腐蚀变形、部件破损严重并且无法维修的安全阀应该予以报废。
无制造许可证的制造厂生产的安全阀或无铭牌或无校验记录的安全阀应该予以判废。
3．整定压力校验校验台试验压力释放装置应利用连接附件(法兰连接、螺纹连接、焊接连接的等)安装在试验容器上标志用于蒸汽的阀门应以蒸汽进行试验;标志用于空气、气体或蒸气的阀门应以空气或气体进行试验升高阀进口压力到预期整定压力的 90%，然后以等于每秒2% 整定压力的速率或以一个为精确读取压力值所需的速率升压。
当测到阀瓣有开启或见到试验介质的连续排出时，则安全阀的进口压力被视为此安全阀的整定压力。

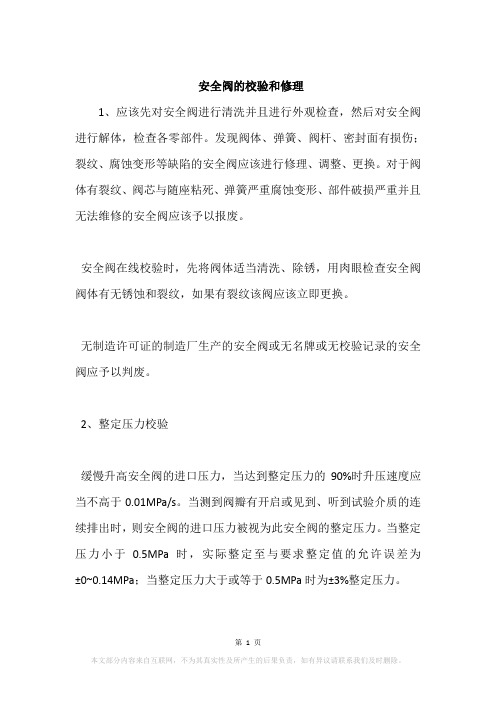

安全阀的校验和修理1、应该先对安全阀进行清洗并且进行外观检查，然后对安全阀进行解体，检查各零部件。
发现阀体、弹簧、阀杆、密封面有损伤；裂纹、腐蚀变形等缺陷的安全阀应该进行修理、调整、更换。
对于阀体有裂纹、阀芯与随座粘死、弹簧严重腐蚀变形、部件破损严重并且无法维修的安全阀应该予以报废。
安全阀在线校验时，先将阀体适当清洗、除锈，用肉眼检查安全阀阀体有无锈蚀和裂纹，如果有裂纹该阀应该立即更换。
无制造许可证的制造厂生产的安全阀或无名牌或无校验记录的安全阀应予以判废。
2、整定压力校验缓慢升高安全阀的进口压力，当达到整定压力的90%时升压速度应当不高于0.01MPa/s。
当测到阀瓣有开启或见到、听到试验介质的连续排出时，则安全阀的进口压力被视为此安全阀的整定压力。
当整定压力小于0.5MPa时，实际整定至与要求整定值的允许误差为±0~0.14MPa；当整定压力大于或等于0.5MPa时为±3%整定压力。
3、密封性能试验整定压力调整合格后，应该降低并且调整安全阀进出口压力进行密封性能试验。
当整定压力小于0.3MPa时，密封性能试验压力应当比整定压力低0.03MPa；当整定压力大于或等于0.3 MPa时密封性能试验压力为90%整定压力。
当密封性能试验以气体为试验介质时，对于封闭式安全法，可用泄漏气泡数表示泄漏率。
其试验装置和试验方法可按GB/T12242?安全阀性能试验方法?的要求，合格标准见GB/T12243?弹簧直接载荷式安全阀?或其他有关规程、标准的规定；对于非封闭式安全阀，可根据封闭式安全阀泄漏气泡和压力表压力下降值的关系，以相对应的压力下降值来判断。
不能利用气泡和压力下降值进行判断时，可用视、听进行判断。
在一定时间内未听到气体泄漏声或阀座密封面未见液珠即可认为密封试验合格。
4、安全阀的校验应该连续进行整定压力校验和密封性能试验，一般不少于2次。
安全阀的校验和修理范本标题：安全阀的校验和修理范本引言：安全阀是一种重要的安全设备，用于保护压力容器和管道系统免受过高压力的损害。
为确保安全阀正常工作，校验和修理是必要的环节。
本文将提供一个详细的安全阀校验和修理范本，以帮助读者进行相关工作。
1. 安全阀校验：1.1 校验前准备在进行安全阀校验之前，需要先进行以下准备工作：1.1.1 结构检查：检查安全阀的外观是否完好，接口是否严密，零部件是否完整。
1.1.2 参数记录：记录安全阀的型号、规格、工作压力、流量系数等参数。
1.1.3 工具准备：准备好所需的校验仪器和工具，包括压力表、流量计、试验台等。
1.2 校验步骤1.2.1 压力校验：将安全阀连接到校验台，逐渐增加压力，观察安全阀是否能够在预定的压力下打开，是否能够正常关闭。
1.2.2 流量校验：在校验台上设置一个标准流量装置，通过安全阀进行流量校验，检查流量系数和流量调整是否符合要求。
1.2.3 重复校验：根据需要，进行多次校验，确保结果准确可靠。
2. 安全阀修理：2.1 修理前准备进行安全阀修理之前，需要进行以下准备工作：2.1.1 拆卸准备：准备好所需的拆卸工具，包括扳手、螺丝刀等。
2.1.2 清洗准备：将安全阀进行清洗，去除杂质和污垢，以便于后续的检修工作。
2.1.3 零部件检查：将安全阀的零部件逐一检查，记录损坏和需要更换的部件。
2.2 修理步骤2.2.1 维修零部件：更换损坏的部件，确保安全阀的完整性和正常工作。
2.2.2 磨削处理：对阀盖和阀座进行磨削处理，以确保密封面的平整度和粗糙度符合要求。
2.2.3 性能测试：在修理完成后，进行性能测试，包括压力和流量的测试，以确保修理后的安全阀能够正常工作。
结论：通过以上的校验和修理范本，我们可以对安全阀进行全面的校验和修理。
校验工作能够确保安全阀在预定的压力和流量下正常工作，修理工作能够恢复损坏的零部件和确保安全阀的密封性能。
正确的校验和修理工作对于保障设备和人员的安全至关重要。
安全阀检修工作计划一、前言安全阀是保障设备和系统安全稳定运行的关键装置，其性能可靠与否直接关系到设备和系统的安全运行。
为了保证安全阀的正常工作和性能稳定，定期进行安全阀的检修工作非常必要。
本文将针对安全阀的检修工作进行详细的计划安排。
二、检修工作内容1. 安全阀的拆卸首先，需要对安全阀进行拆卸，包括拆卸阀盖、阀座、弹簧、导向装置等。
在进行拆卸时，需要注意使用专用工具，并严格遵循操作规程，防止操作不当造成损坏。
2. 清洗和检查拆卸后的安全阀需要进行清洗和检查。
首先，使用清洁剂和刷子彻底清洗所有零部件，特别是阀芯和阀座，以确保其表面干净无污垢。
然后，使用显微镜等工具对阀芯和阀座进行仔细检查，查找是否存在磨损、损坏或其他缺陷。
3. 预校验清洗和检查后，需要对安全阀进行预校验，以验证其工作性能。
首先，需要根据安全阀的规格、型号和工作条件，确定校验所需的压力和流量。
然后，使用专用设备施加相应的压力和流量，观察安全阀的开启和关闭情况。
4. 更换损坏零部件如发现安全阀的零部件存在磨损、损坏或其他缺陷，需要及时更换。
具体更换的零部件包括阀芯、阀座、弹簧等。
在更换零部件之前，需要确保所使用的零部件与原件完全相符，并且必须符合相关的技术要求和标准。
5. 安全阀的组装与调试更换损坏零部件后，需要对安全阀进行组装和调试。
在组装时，需要确保所有零部件位置正确、装配紧固，并使用润滑剂涂抹润滑表面。
调试过程中，需要按照操作规程逐步调节阀芯、阀座和弹簧的位置和力度，以确保安全阀的开启和关闭符合要求。
6. 安全阀的校验和试验组装和调试完成后，需要对安全阀进行校验和试验。
校验过程包括静态密封试验和启闭压力试验。
静态密封试验可以通过施加一定的压力，观察安全阀是否存在泄漏现象。
启闭压力试验可以通过施加一定的流量和压力，观察安全阀的开启和关闭压力是否符合要求。
7. 安全阀的记录和报告对于每一次的安全阀检修，需要详细记录检修过程和检验结果，并编制相应的检修报告。
安全阀校验标准规范安全阀是一种用于保护设备和人员安全的重要装置，其正常运行对于工业生产和设备运行至关重要。
为了确保安全阀的正常运行，校验标准规范显得尤为重要。
本文将就安全阀校验标准规范进行详细介绍，以期为相关人员提供参考和指导。
首先，安全阀的校验应当遵循国家标准和相关规定。
在进行校验之前，需要对安全阀的型号、规格、工作压力等进行准确的了解，并按照国家标准对其进行校验。
校验时应当使用标准化的校验设备，确保校验结果的准确性和可靠性。
其次，安全阀的校验应当包括静态密封试验、动态密封试验和启闭压力试验。
静态密封试验是指在安全阀关闭状态下，施加一定压力进行密封性能的检测；动态密封试验是指在安全阀开启状态下，施加一定压力进行密封性能的检测；启闭压力试验是指在安全阀关闭状态下，施加一定压力进行启闭性能的检测。
这些试验项目是安全阀校验的重要内容，对于确保安全阀的正常运行至关重要。
另外，安全阀的校验还应当注意校验环境的控制和安全操作的规范。
校验时应当选择无风、无尘、无腐蚀性气体的环境进行，以确保校验结果的准确性。
同时，在进行校验操作时，应当严格按照相关规定进行，避免操作失误导致的安全事故发生。
最后，安全阀校验后应当及时对校验结果进行记录和归档。
校验记录应当包括校验日期、校验人员、校验设备、校验结果等内容，并应当妥善保存，以备日后查阅和参考。
综上所述，安全阀校验标准规范是保证安全阀正常运行的重要保障，相关人员在进行安全阀校验时应当严格按照国家标准和相关规定进行，确保校验结果的准确性和可靠性。
同时，校验过程中应当注重校验环境的控制和安全操作的规范，确保校验操作的安全性和有效性。
希望本文能够为相关人员提供一些参考和指导，促进安全阀校验工作的规范化和标准化。
第1篇一、总则为了加强安全阀的安全管理，保障生产安全，根据《特种设备安全法》、《压力容器安全技术监察规程》等相关法律法规，制定本规定。
二、适用范围本规定适用于全国范围内的安全阀制造、安装、使用、检验和维护。
三、安全阀的定义及分类1. 定义：安全阀是一种用于防止压力容器、管道等设备超压而造成事故的自动泄压装置。
2. 分类：安全阀按泄压方式分为：全启式安全阀、微启式安全阀、脉冲式安全阀等；按工作原理分为：弹簧式安全阀、杠杆式安全阀、液压式安全阀等。
四、安全阀检验规定1. 检验机构（1）安全阀检验机构应具备相应的资质，取得国家质量监督检验检疫总局颁发的《特种设备检验机构资质证书》。
（2）检验机构应建立健全检验管理制度，确保检验工作的规范性和准确性。
2. 检验内容（1）安全阀外观检查：检查安全阀的表面是否有裂纹、腐蚀、磨损等现象；检查密封面是否有损伤、磨损、老化等现象。
（2）安全阀尺寸检查：检查安全阀的尺寸是否符合设计要求，如阀体尺寸、阀盖尺寸、阀座尺寸等。
（3）安全阀性能检验：检查安全阀的开启压力、关闭压力、开启高度、回座压力等性能参数是否符合设计要求。
（4）安全阀密封性检验：检查安全阀在开启、关闭过程中的密封性，确保无泄漏现象。
（5）安全阀活动阻力检验：检查安全阀的开启、关闭过程中活动阻力是否符合设计要求。
（6）安全阀校验：根据《安全阀安全技术监察规程》要求，对安全阀进行年度校验。
3. 检验方法（1）外观检查：使用目视、触摸等方法进行。
（2）尺寸检查：使用卡尺、游标卡尺、千分尺等量具进行。
（3）性能检验：使用压力表、流量计、试验台等设备进行。
（4）密封性检验：使用肥皂水、水封等方法进行。
（5）活动阻力检验：使用力矩扳手、扭力计等设备进行。
（6）校验：按照《安全阀安全技术监察规程》要求进行。
4. 检验周期（1）新安装的安全阀，在投入使用前应进行首次检验。
（2）在用安全阀，每年至少进行一次年度检验。
（3）根据实际情况，对安全阀进行定期或不定期的检验。
阀门检修方案标准1. 引言阀门是工业生产中常见的设备之一，在生产过程中扮演着关键的角色。
为确保设备的正常运行和安全性，阀门的定期检修至关重要。
本文档为阀门检修方案的标准，旨在提供一套统一的检修流程和要求，确保阀门的正常运行和维护。
2. 检修前准备在进行阀门检修前，需做好以下准备工作：2.1 检修计划制定检修计划，明确检修的目标、内容和时间安排。
计划应包括检修的阀门种类和数量，检修的工序和步骤，以及所需的人力、物力和时间等方面的资源预算。
2.2 检修设备和工具的准备确保检修所需的设备和工具齐全，并保证其正常工作和完好无损。
包括但不限于：螺丝刀、扳手、测量设备、清洗剂、润滑剂等。
2.3 检修人员的培训与指导确保检修人员具备相应的技能和经验，熟悉阀门的结构和工作原理，并了解阀门检修的操作规范。
在必要时，应提供培训和指导，以确保检修工作的安全和质量。
3. 阀门检修步骤3.1 停车和排空在进行阀门检修前，必须先停车并排空相关工艺系统，以保证检修的安全性。
同时，还需关闭进出口管道，放空内部压力，以避免在检修过程中发生意外事故。
3.2 拆卸阀门零件按照操作规范和制定的顺序，拆卸阀门的各个零件。
在拆卸过程中，应注意保护零件的完整性，避免造成二次损伤。
3.3 清洗和检查将拆卸下来的阀门零件进行清洗，并使用适当的清洗剂去除污垢和沉积物。
在清洗的过程中，应使用软毛刷等工具，注意不损坏零件表面。
清洗完成后，对零件进行检查，确保无损伤、变形或其他质量问题。
3.4 更换零件和维修根据检查结果，如果发现阀门零件存在损坏或磨损，需及时更换。
同时，如果发现部分零件需要维修，则进行必要的修复工作，确保其达到标准要求。
3.5 组装和调试在更换或修复阀门零件后，按照操作规范进行组装。
组装过程中需注意正确的安装顺序和紧固力度，避免出现松动或泄漏的情况。
组装完成后，需要进行调试，确保阀门的正常开闭和密封性能。
3.6 阀门试运行和验收完成阀门的组装和调试后，进行阀门的试运行。
编号：QTD-MCA02安全阀检修作业指导书编写：审核：批准：实施日期：一、目的1、规范检修行为，确保安全门检修质量符合规定要求。
2、本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序。
二、适用范围适用于国产或引进型安全门的检修工作。
三、概述及术语1、概述安全门检修项目为安全阀解体，各部分组件的清理检查，密封面的研磨、安全阀装复、安全阀的整定。
安全阀装复之前要经三级验收阀瓣与阀座结合情况。
2、术语本书无特殊术语四、引用文件Consolidated 1700型弹簧安全阀安装、操作与及维护手册Consolidated 3500电磁泄放球阀安装、操作与及维护手册DL/T 748.7—2001《火力发电厂锅炉机组检修导则》第3部分:阀门与汽水系统检修DL/T5047—95《电力建设施工及验收技术规范》锅炉篇。
SD/230—87《发电厂检修规程》《电力安全工作规程》《电站锅炉安全阀技术规程》（DL/T959-2014）五、资质、职责及权限1、人员资质工作人员需是专业从事锅炉阀门类设备检修人员且通过技能资格审查。
2、人员资质和劳动力计划。
从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员二级证书。
3、单位资质安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“电站锅炉安全阀在线校验”资质证书的企业进行。
4、职责及权限施工负责人: 组织得当、分工明确、对安全、质量负责。
指定专人做好记录，确保记录真实、准确、工整。
监护人：按安规要求对检修工的安全进行监护。
5、QC人员负责项目质量验收、签证。
六、工艺和作业要求（包括质量标准）（一）安全措施及工作票1、严格执行《电业安全工作规程》。
2、与安全阀联接的容器内无压力，无余汽存水。
（二）备品备件□阀瓣□螺栓□螺母□阀杆（三）现场准备及工具1、现场准备清洁整理阀门周围场地。
安全阀标准化检修程序 安全阀检修 电厂工作联络人： 外委工作负责人： 工作人员： 开工时间： 结束时间：
一、 检修作业交底卡(见附件1) 二、 物资及资料准备 1、 工具及仪表见附件2 2、 备件见附件7 3、 材料见附件3 三、 检修程序 1、 开工准备工作。 □1.1、 办理检修工作票。 □1.2、 根据现场实际情况设置围栏，确定工作区域，并将胶皮摆放好。 □1.3、 检修工具和专用工器具运至检修现场。 □1.4、 由电厂工作负责人或工作联络人对所有工作人员进行安全技术交底，外委工作负责人作适当补充，所有工作人员都清楚交待内容后，由电厂工作负责人或工作联络人下达开工令。 2、 安全阀解体检修研磨： □2.1、将安全阀弹簧压在阀杆上的力与阀杆脱离。 □2.1.1、用液压工具将安全阀的弹簧微微拉起。 □2.1.2、用一定尺寸的圆钢将安全阀弹簧的下垫圈支起稳定。 □2.1.3、用扳手松开安全阀阀盖螺栓。 □2.1.4、这时用起重拉链将安全阀阀盖体慢慢吊起，放在旁边的胶皮上。 注意：这时用记号笔作好阀盖的方向和位置，同时做好防止杂物掉入阀门内部的防护措施。 □2.2、将安全阀的阀瓣、阀杆、阀瓣屋架及套筒组件体卸下。 安全阀标准化检修程序 □2.2、1、用胶皮铺在地面，防止安全阀组件碰坏。 □2.2、2、依次拆卸安全阀的阀瓣、阀杆、阀瓣屋架及套筒组件，拆下每一组件时要用记号笔做好记号，并测量各部原始尺寸记录下来。 □2.2、3、打磨除锈，清理管道内部锈蚀杂物，特别是组件的活动部位，要仔细打磨锈点，恢复组件原色。 □2.3、保存好各部组件，贴好封条，封闭联箱开口处。 注意：这时如果发现设备存在重大缺陷或隐患，要及时向工作联络人或有有领导反映，以便及时解决。 □2.4、安全阀密封面研磨。 □2.4、1、除去各部密封面及周围杂物（污），以免影响工作。 □2.4、2、严格按照安全阀检修工艺规程，正确选择研磨材料和研磨方法。 □2.4、3、对安全阀阀瓣、阀座密封面进行粗研。 □2.4、4、对安全阀阀瓣、阀座密封面进行中研。 □2.4、5、对安全阀阀瓣、阀座密封面进行细（精）研，随即进行抛光处理。 质量见证点W-1 联系工作联络人对设备进行回装前验收。 3.安全阀回装。 注意：回装时设备的各部连接部位，要进行涂脂润滑。 □3.1、检查联箱、管道及设备内部是否存在赃物或损伤情况。 □3.2、确认设备各部已经正常情况下，依照记录的原始尺寸回装阀瓣、阀瓣屋架、阀杆及套筒组件。 □3.3、将安全阀的调环位置，按照厂家规定，定位固定。压紧弹簧后检查喷嘴环和导向环是否转动灵活。 □3.4、将组装好的安全阀组件，平稳的放在阀体上，恢复原状。 □3.5、用起重拉链将安全阀阀盖体吊起，小心地放回阀体上。 □3.6、用扳手紧固阀盖螺母，用液压工具解除弹簧与阀杆的分离，使弹簧力完全作用在阀感上。 □3.7、依次恢复安全阀的顶帽、拉杆组件。 4.卫生清理，作试运准备工作。 安全阀标准化检修程序 停工待检点H1-1 四、 终结工作 1、 彻底清理现场 2、 工作验收 本工作已彻底完成，现场已清理干净。 电厂工作联络人： 外委工作负责人： 3、 结票 五、 填写检修报告 安全阀标准化检修程序 附件1 检修作业交底卡 设备（系统）名称 安全阀 设备编码 专业班组 锅炉班 日 期 工作类型 □检修 □试验 □更改 □其它 优 先 级 □紧急 □一般 1、 检修原因 机组大修。 2、 检修项目 2.1、安全阀解体研磨，备件除锈打磨。 2.2、安全阀密封面研磨。 2.3、损坏严重的安全阀部件更换。 2.4、水压时检查安全阀渗漏情况并消除。 3、 检修作业危险点： 3.1、系统需可靠隔离。 3.2、搭设牢固脚手架，并经验收合格，工作人员须系好安全带、安全绳、防坠器，防止高空坠落。 3.3、禁止交叉作业，拆下的部件及工器具材料等需摆放好，防止落物伤人。 4、 技术要点： 4.1、安全门解体时必须先卸掉顶部罩帽、拉杆。 4.2、安全阀开口应加堵头，以防杂物进入管内。 4.3、安全阀解体时做好记号以便回装。 4.4、安全门起座、回座压力3-4%，热态时无泄漏，起座、回座压力正确。 4.5、各填料密封件等正确安装确保无泄漏。
交底人 日期 被交底人 安全阀标准化检修程序 附件2 工 具 及 仪 表 序号 名 称 规格型号 单位 数量 备注 一、常用工具 1 敲击扳手 S36、S41、S55 把 各1 2 安全阀液压工具 套 1 4 一字改锥 把 1 5 安全阀整定工具 套 1 6 手锤 1.5磅 把 1 7 起重拉链 2吨 个 2 8 大锤 16磅 把 1 9 英制内六方扳手 套 1 10 研磨工具 套 1 11 角尺 个 1 二、测试仪器、量具 1 游标高度尺 500mm 把 1 2 游标卡尺 300mm 把 1 3 塞尺 个 1 4 英制螺纹规 个 安全阀标准化检修程序 附件3 消 耗 材 料 序 号 名 称 型号规格 单位 计划数量 实际数量 备注 1 砂布 #0 张 5 2 破布 ---- kg 3 3 研磨砂 600#、900# 盒 各1 4 螺栓松动液 ---- 瓶 1 5 清洗剂 ---- 瓶 1 6 胶皮垫 1000×1000×2 张 1 7 高温咬合剂 瓶 1 安全阀标准化检修程序 附件4 检 修 报 告 项目名称 阀门 设备编码
检修单位 公司工作联络人 外委工作负责人 一、检修工期 计划： 年 月 日 至 年 月 日 实际： 年 月 日 至 年 月 日 二、主要检修工作：
三、检修中发现并消除的主要缺陷： 四、设备改进和异动情况： 五、存在的问题及尚未解决的原因： 安全阀标准化检修程序 六、实际工时消耗情况： 工 种 机务 电气 热控 焊工 起重 试验 修配 民工 其它 小 计 人 数 实耗工日 七：备品备件及主要材料消耗情况： 序号 名 称 型 号 规 格 实耗量 备 注 1 2 3 4 5 6 7 8 9 10 八、标准化检修程序关闭意见：
机务维护部签名： 日 期： 工作联络人 检修报告编写人 日 期 日 期 安全阀标准化检修程序 附件5
山西阳城国际发电有限责任公司 #2炉安全阀整定安全技术措施
工作联络人： 年 月 日 外委工作负责人： 年 月 日 审定： 年 月 日 审核： 年 月 日 编制人； 年 月 日
编制单位：石家庄博安电站设备维修有限公司 2007年05月05日 安全阀标准化检修程序 山西阳城国际发电有限责任公司 #2炉安全阀整定安全措施 一、 整定目的： 为保证# 2炉安全阀在超压时能正常动作，确保锅炉安全运行，必须进行安全阀检修后的整定试验工作。为确保该项整定工作安全顺利完成，特制定本措施，望有关人员在安全阀整定工作进行前，认真熟悉本措施并配合整定工作。 二、 安全阀整定依据和原理： 1.依据：安全阀生产厂家即美国CROSBY公司根据本公司设备的型号所提供的技术数据（参数）； 2.原理：液压整定装置的使用是基于安全阀的简单的力平衡进行的，即：整定压力（次值等于弹簧力）＝整定时系统存在的压力＋液压力（液压表压力Ｘ液压缸有效面积）。 三、 整定工作前的准备： 1.参加安全阀整定工作的有关人员，应熟悉本技术措施； 2.整定现场明亮、宽敞，特别是夜间工作应有充足的照明； 3.确保主控室与整定现场随时联系的通讯设备； 4.安全阀整定装置准备齐全，现场到位，其中液压表应校验准确灵活。 四、 安全措施及注意事项： 1.由甲方工作联络人提前与运行值班人员取得联系，以便做好准备工作。在整定工作中运行值班人员应确保一次主汽系统和二次再热汽系统中的阀门必须处于正常的运行状态，比如机侧主汽（系统）门和炉侧再热汽水压试验堵板门，严禁误操作或其他原因使该设备处于非全开状态，以免系统蒸汽滞流而影响整定工作和人身安全； 2.整定工作开始时，应停止安全阀附近的一切工作，且其他部门的试验工作已经结束； 3.与整定无关人员禁止到现场围观，以免影响现场工作； 4.工作人员的服装应安全规范，防止汽水外泄烫伤及噪音伤害； 5.整定工作人员分工明确，做到各负其责，有条不紊。 安全阀标准化检修程序 五、 安全阀整定方案： 1.运行人员应将系统压力控制在安全阀整定压力（见附整定表）的65%-80%范围之间的某一压力状态，压力必须稳定并保持在稳定值的士0.03Mpa之内； 2.整定时采集压力数据时，有条件的应以就地压力为准或参考主控室压力数据； 3.在系统压力升到要求值时，运行值班人员必须稳定压力。随及整定工作人员将安全阀的液压整定装置按要求装在待整定的安全阀上，进行安全阀整定； 4.根据3项所测压力数据进行计算出安全阀的实际整定压力值与设计整定压力的差值，根据差值的大小，确定调整弹簧压紧螺母的方向和调整量； 5.调整后再次试验安全阀的实际整定数值与设计整定值的误差大小，如果整定误差大时，重复以上工作，直至使整定数值达到符合要求（一次汽为整定值的士1%，二次汽为整定值的士0.07MPa）的范围内为止。 六、 安全阀整定组织： 1. 甲方工作联络人：
2.整定负责人： 3.整定单位：石家庄博安电站设备维修有限公司 4.整定时间： 年 月 日
