第二节斜导柱侧抽芯机构的设计与计算

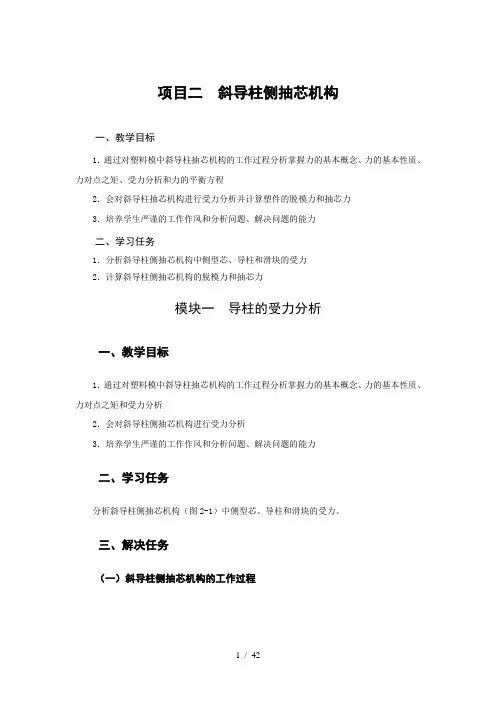

项目二斜导柱侧抽芯机构一、教学目标1．通过对塑料模中斜导柱抽芯机构的工作过程分析掌握力的基本概念、力的基本性质、力对点之矩、受力分析和力的平衡方程2．会对斜导柱抽芯机构进行受力分析并计算塑件的脱模力和抽芯力3．培养学生严谨的工作作风和分析问题、解决问题的能力二、学习任务1．分析斜导柱侧抽芯机构中侧型芯、导柱和滑块的受力2．计算斜导柱侧抽芯机构的脱模力和抽芯力模块一导柱的受力分析一、教学目标1．通过对塑料模中斜导柱抽芯机构的工作过程分析掌握力的基本概念、力的基本性质、力对点之矩和受力分析2．会对斜导柱侧抽芯机构进行受力分析3．培养学生严谨的工作作风和分析问题、解决问题的能力二、学习任务分析斜导柱侧抽芯机构（图2-1）中侧型芯、导柱和滑块的受力。

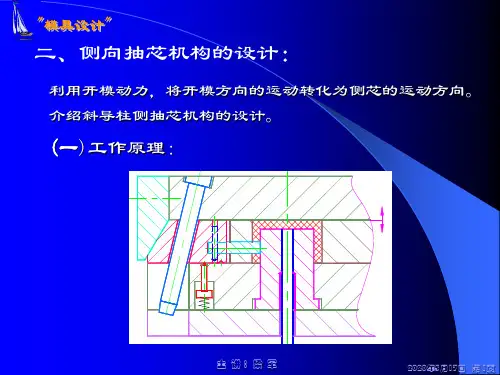

三、解决任务（一）斜导柱侧抽芯机构的工作过程图2-1 斜导柱分型抽芯原理图1-楔紧块 2-定模座板 3-斜导柱 4-销钉 5-侧型芯 6-推管7-动模板 8-滑块 9-限位挡块 10-弹簧 11-螺钉图2-1表示斜导柱分型抽芯机构工作原理。

它具有结构简单，制造方便，安全可靠的特点，因而是最常用的一种结构形式，图中与模具开合方向成一定角度的斜导柱3固定在定模座上，滑块8可以在动模板7的导滑槽内滑动，侧型芯5用销钉4固定在滑块8上，开模时，开模力通过斜导柱作用于滑块上，迫使滑块在动模导滑槽内向左滑动，直至斜导柱全部脱离滑块，即完成抽芯动作，制品由推出机构中的推管6推离型芯，限位挡块9、弹簧10及螺钉11组成滑块定位装置，使滑块保持抽芯后的最终位置，以确保再次合模时，斜导柱能顺利地插入滑块的斜导柱孔，使滑块回到成型时的位置。

在注射成型时，滑块8受到型腔熔体压力的作用，有产生移位的可能，因此用楔紧块l来保证滑块在成型时的准确位置。

（二）侧型芯的受力分析当塑料制品收缩包紧侧型芯时，脱模的受力情况如图2-2所示，型芯有脱膜斜度。

图2-2 脱模时型芯的受力F m—制品与侧型芯之间的摩擦力；F y—因制品收缩产生对侧型芯的正压力；F —克服包紧力和摩擦力F m造成阻碍所需的脱膜力；α—脱拔模斜度。

毕业设计-斜导柱抽芯机构模具设计一、引言斜导柱抽芯机构模具是模具中常见的一种，主要用于注塑成型中需要抽芯的零件的模具，抽芯机构模具可以大大提高产品的生产效率和产品质量，并且可以缩短产品制造周期，降低产品成本。

因此，本文将介绍一种斜导柱抽芯机构模具的设计方案。

二、斜导柱抽芯机构模具的设计原理斜导柱抽芯机构模具主要由以下几个部分组成：活动模板、固定模板、执行器、斜导柱和抽芯杆。

1. 活动模板活动模板是斜导柱抽芯机构模具的主要零件之一，它与固定模板一起用于将塑料材料注入成型中，然后通过活动模板的移动来脱离，最后得到成形零件。

在斜导柱抽芯机构模具中，活动模板设置了抽芯孔，以实现抽芯的功能。

2. 固定模板固定模板是模具的另一个主要零件，它与活动模板相对固定，用于支持模具中其他零件的运动，通常使用钢板加工制造，以保证模具的耐用性和稳定性。

3. 执行器执行器是斜导柱抽芯机构模具中的必要部件。

在抽芯过程中，执行器通常是一个液压或气动元件，驱动抽芯杆的运动。

4. 斜导柱斜导柱也是斜导柱抽芯机构模具中的必要零件，它是活动模板和固定模板之间的连接部件，即活动模板上的斜导孔和固定模板上的斜导柱一一匹配，保证活动模板的平移运动。

5. 抽芯杆抽芯杆是斜导柱抽芯机构模具的关键结构部件。

它是从活动模板底部穿过抽芯孔并与执行器相连的。

通过执行器的作用，抽芯杆将抽芯模具抽出模具，从而完成抽芯功能。

三、斜导柱抽芯机构模具的设计步骤1. 确定模具产品尺寸和形状首先，需要根据零件的尺寸和形状，确定模具的大小和结构。

在确定模具的结构时，需要考虑到模具的功能和使用寿命等因素。

2. 设计模具结构模具结构是模具设计的关键部分，通过模具结构的设计，可以确定不同部分之间的连接方式和各个部件的布局。

在设计模具结构时，需要选择合适的材料，以保证模具的刚度和耐用性。

同时，还要考虑到模具的重量和制造成本等因素。

3. 设计抽芯机构抽芯机构的设计是整个斜导柱抽芯机构模具设计中的重要环节。

斜导柱侧向分型与抽芯机构设计引言一、斜导柱侧向分型的意义和要求1.斜导柱的位置应该具有合理的设计和布置，使得嵌套件与注塑件能够在开模时顺利分离，避免卡死和损坏。

2.斜导柱的数量应该根据模具的具体情况来确定，一般而言，两对斜导柱就能够满足大部分模具的要求。

3.斜导柱的倾斜角度应该根据模具的开模力大小和嵌套件的形状来确定，一般而言，角度为3-10度。

二、抽芯机构的设计原则抽芯机构是指在注塑模具中用于取出内部被模腔包围的注塑件或者核心的一种机构。

抽芯机构的设计需要遵循以下几个原则：1.抽芯机构的动作应该稳定可靠，不应该出现抖动和滑动的现象，否则会影响成型件的质量。

2.抽芯机构的设计应该尽可能地简单、易操作，以减少故障发生的可能性，同时，也能够提高生产效率。

3.抽芯机构的结构应该紧凑，不占用过多的模腔空间，以便于成型件的顺利流动。

4.抽芯机构的材料选择要正确，应该具有足够的强度和耐磨性，以保证其长时间的使用寿命。

三、斜导柱侧向分型与抽芯机构的结合设计1.斜导柱与抽芯机构的位置关系：斜导柱和抽芯机构的位置应该被合理地安排，以确保嵌套件与注塑件之间的顺利分离。

一般来说，斜导柱和抽芯机构应该尽量靠近模具的侧面。

2.斜导柱与抽芯机构的数量关系：斜导柱和抽芯机构的数量应该根据模具的具体情况来确定。

一般而言，斜导柱和抽芯机构的数量应该保持一致，一个斜导柱对应一个抽芯机构。

3.斜导柱与抽芯机构的夹角：斜导柱与抽芯机构的夹角应该根据模具的开模力大小和嵌套件的形状来确定。

一般而言，夹角为3-10度。

4.斜导柱与抽芯机构的动作配合：斜导柱和抽芯机构的动作应该配合紧密，以确保模具的开模效果。

抽芯机构应该能够顺利地取出内部被模腔包围的注塑件或者核心。

结论斜导柱侧向分型与抽芯机构设计是注塑模具设计中至关重要的组成部分。

合理的斜导柱侧向分型和抽芯机构设计可以提高模具的开模效果，避免卡死和损坏。

同时，斜导柱侧向分型与抽芯机构的结合设计也是模具设计的一项难点，需要充分考虑因素，确保各个部分的配合紧密，以确保模具的正常使用。

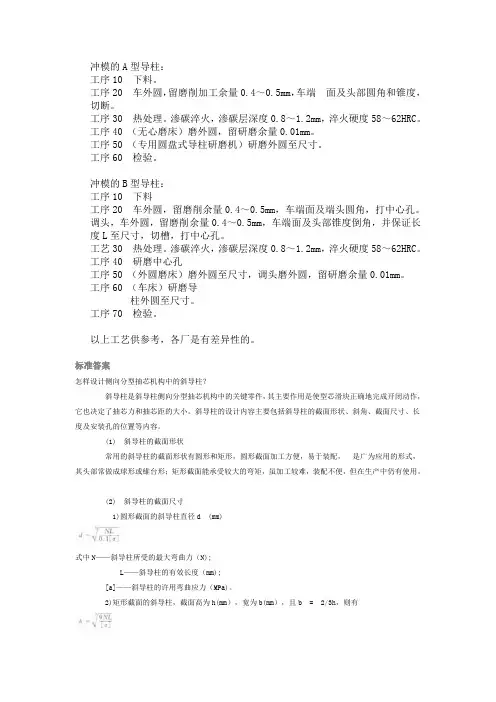

冲模的A型导柱：工序10 下料。

工序20 车外圆，留磨削加工余量0.4～0.5mm，车端面及头部圆角和锥度，切断。

工序30 热处理。

渗碳淬火，渗碳层深度0.8～1.2mm，淬火硬度58～62HRC。

工序40 （无心磨床）磨外圆，留研磨余量0.01mm。

工序50 （专用圆盘式导柱研磨机）研磨外圆至尺寸。

工序60 检验。

冲模的B型导柱：工序10 下料工序20 车外圆，留磨削余量0.4～0.5mm，车端面及端头圆角，打中心孔。

调头，车外圆，留磨削余量0.4～0.5mm，车端面及头部锥度倒角，并保证长度L至尺寸，切槽，打中心孔。

工艺30 热处理。

渗碳淬火，渗碳层深度0.8～1.2mm，淬火硬度58～62HRC。

工序40 研磨中心孔工序50 （外圆磨床）磨外圆至尺寸，调头磨外圆，留研磨余量0.01mm。

工序60 （车床）研磨导柱外圆至尺寸。

工序70 检验。

以上工艺供参考，各厂是有差异性的。

标准答案怎样设计侧向分型抽芯机构中的斜导柱？斜导柱是斜导柱侧向分型抽芯机构中的关键零件，其主要作用是使型芯滑块正确地完成开闭动作，它也决定了抽芯力和抽芯距的大小。

斜导柱的设计内容主要包括斜导柱的截面形状、斜角、截面尺寸、长度及安装孔的位置等内容。

(1) 斜导柱的截面形状常用的斜导柱的截面形状有圆形和矩形，圆形截面加工方便，易于装配，是广为应用的形式，其头部常做成球形或維台形；矩形截面能承受较大的弯矩，虽加工较难，装配不便，但在生产中仍有使用。

(2) 斜导柱的截面尺寸1)圆形截面的斜导柱直径d (mm)式中N——斜导柱所受的最大弯曲力（N);L——斜导柱的有效长度（mm);[a]——斜导柱的许用弯曲应力（MPa)。

2)矩形截面的斜导柱，截面高为h(mm），宽为b(mm），且b = 2/3h，则有式中 N、 L、 [δ]同上式。

(3) 斜导柱的斜角a斜导柱的斜角是斜导柱的轴线与其开模方向之间的夹角，是该抽芯机构设计中的一个重要参数，其大小与开模所受的力、斜导柱受到的弯曲力、抽芯力及开模行程有关。
