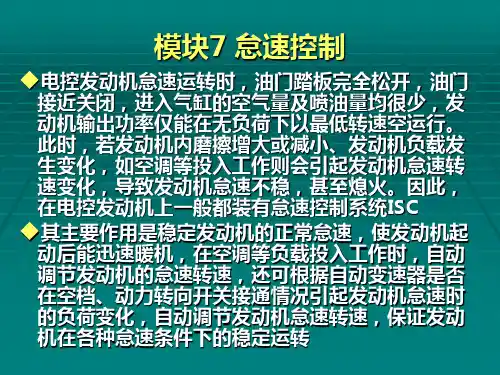

怠速控制系统

占空比控制式怠速控制阀结构如图5-9所示， 占空比控制式怠速控制阀由电磁线圈、阀轴 和阀等组成。 作用：控制阀的开度取决于线圈产生的电磁 力大小，与旋转阀型怠速控制阀相同，ECU 是通过控制输入线圈脉冲信号的占空比来控 制电场强度，以调节控制阀的开度，从而实 现怠速空气量的控制。
图5-8 怠速控制系统电路
图5-15
二、步进电机式的检修

步骤四：拆下怠速电磁阀，将蓄电池正极接至B1和B2 端子，负极按顺序依次接通S1—S2—S3—S4端子时， 随步进电动机的旋转，控制阀应向外伸出（见图5-16 ）；若负极按反方向接通S4—S3—S2—S1端子，则控 制阀应向内缩回。若工作情况不符合上述要求，应更 换怠速控制阀。
图5-3
图5-4
1．旋转滑阀式怠速控制系统

复位弹簧的作用是在发动机熄火后使怠速阀旁通道完 全打开，电枢铁心上绕有两组绕向相反的电磁线圈L1 和L2，如图5-5所示，当给线圈通电时，就会产生磁场 从而使电枢轴带动旋转滑阀转动，控制通过旁通空气 道的空气。
图5-5 旋转滑阀式怠速控制系统电路
V2导通时，V1截止； V2截止时，V1导通。
当以A流向A1的电流消失后，再从B流向B1，N 极在左，S极在右，使永磁转子沿逆时针方向再 旋转90（要极在左，N极在右）；当从B流向B1 的电流消失后，再从A1流向A，N极在下，S极 在上，使永磁转子继续沿逆时针旋转90°（S极 在下，N极在上）。
（a） 图5-7 怠速控制阀结构
（b）
3．占空比控制电磁阀型怠速阀系统
一、旋转滑阀式的检修
丰田8A 旋转电磁阀型怠速控制阀控制电路检测， 如图5-11所示。
图5-11 控制电路
一、旋转滑阀式的检修

占空比A＝1 0% 0 AB
通 断
AB 一个周期
3）旋转电磁阀型怠速控制阀电路及其检修
断开线束插头，点火开关ON，但不起动发动机。测量电源端子+B与 搭铁之间的电压，应为蓄电池电压。
断开线束插头，在控制阀侧测量端子+B与端子RSC及RSO之间的电阻 值，正常值应为18.8～22.8Ω。
发动机达正常工作温度，变速器空挡。发动机怠速运转，短接TEI与E1 端子，发动机转速为1000～1200r/min，5s后转速应下降约200r/min
改变节气门的最小开度来控 制怠速进气量。 • 旁通空气式通过执行元件控 制怠速旁通气道的空气量来 控制怠速进气量。
1、节气门直动式怠速控制器
主要由直流电动机、减速齿轮机构、丝杠机构和传动
轴等组成。如图：
1、节气门操纵臂 2、怠速控制器 3、节气门体 4、喷油器 5、燃油压力调节器 6、节气门 7、防转六角孔 8、弹簧 9、直流电动机 10、11、13 、齿轮 12、传动轴 14、丝杠
⑤预测转速控制。发动机在怠速运转时，如空挡起 动开关、空调开关接通或断开，都将使发动机的 负荷立刻发生变化。为了避免发动机怠速时转速 波动或熄火，在发动机转速出现变化前，ECU控 制怠速控制阀开大或关小一个固定位置。
⑥电器负荷增大控制。在怠速运转时，如使用的电 器负荷增大到一定程度时，蓄电池电压就会降低。 为了保证ECU的+B端和点火开关IG端具有正常的 供电电压，需要控制步进电机相应地增加旁通道 空气量，提高发动机怠速转速，提高发动机的输 出功率。
3、旋转电磁阀型怠速控制阀
1）旋转电磁阀型怠速控制阀结构
如下图所示，通过永久磁铁及周围的磁化线圈控制机构来 控制阀门的旋转角度，从而改变怠速空气通道的截面积。

怠速控制过程
ECU输出占空比不同的脉冲信号，使电磁阀 转动而改变阀的开度，实现怠速控制。阀从 全闭到全开，控制信号的占空比在0-100%之 间变化。怠速控制主要项目有： 起动控制 在发动机起动时，ECU根据发动机的运转条 件，从存储器中取出控制数据，输出某一占 空比较大的脉冲信号，使旋转电磁阀偏转， 控制阀打开到所需的开度
压力可始终保持在-16kPa，以提供真空控制阀 所需恒定的真空源 电磁阀有两个A和B，它们分别用来控制旁通空 气阀（AAC或ACV）和废气再循环阀（EGR） 电磁阀A 的作用就是根据 ECU的信号控制通往 AAC或ACV阀膜片上方的真空度。当电磁阀的线 圈通电时，电磁阀 A的阀门开启并接通大气通 道，使通往AAC阀的真空度相应减小； 电磁阀线圈断电时，电磁阀A的阀门关闭，此 时通往AAC阀的真空度增大
起动控制
发动机起动时，怠速控制阀预先设定在全 开位臵，在起动期间流经怠速控制阀的旁通 空气量最大，发动机起动容易。但发动机起 动后，若怠速阀仍保持全开，转速会升的过 高，因此，在起动期间或起动后，当转速达 到规定值（该值由冷却水温确定）时，ECU 开始控制怠速阀，将阀门关小到由冷却水温 确定的开度位臵
膜片上方的真空度越大，膜片越被吸向上方。
阀门的开度越小，旁通空气道流过的空气量 越小 反之，当膜片室的真空度减小时，在膜片弹 簧的作用下，膜片下移，阀门开度增大，旁 通空气道中流过的空气量增多 真空控制阀的作用是：控制通往旁通空气阀 膜片上方的真空度。真空控制阀由ECU根据 水温等传感器信号控制。它主要由定压阀和 电磁阀两部分组成
怠速控制过程 图为步进电机式怠速控制电路的控制过程
步进电机式控制过程为：
在ECU的ROM中，存有与冷却水温度、空调工 作状态等相对应的目标怠速转速，当ECU根据 节气门位臵传感器和车速信号判断发动机已

怠速控制系统的功用引言怠速控制系统作为现代汽车电子控制系统的一部分，具备了重要的功能和意义。

它可以智能调节车辆的怠速，实现燃油经济性和驾驶舒适度的最佳平衡。

本文将深入探讨怠速控制系统的功用，并从多个角度对其功能进行分析和研究。

优化燃油经济性降低油耗怠速控制系统能够在车辆停止运行时智能调节发动机的转速，以降低不必要的油耗。

传统汽车在停车等待信号灯时，发动机会以固定转速运转，不仅浪费能源，还增加了燃油消耗。

而怠速控制系统则可以根据车辆停止时间的长短和需要，智能地降低发动机的转速或者将其关闭，大幅减少燃油的浪费，从而降低油耗。

减少尾气排放怠速控制系统的另一个重要功用是减少尾气排放。

当停车等待信号灯时，发动机的不必要运转会产生大量的尾气排放，对环境造成负面影响。

然而，通过怠速控制系统，我们可以在停车时降低发动机的转速或者关闭发动机，有效减少尾气的排放量，减少对环境的污染。

提升驾驶舒适度减少噪音和振动怠速控制系统能够有效减少车辆在怠速状态时的噪音和振动。

传统汽车在怠速状态下，发动机的不必要运转会产生噪音和振动，给驾驶员带来不舒适的感受。

而怠速控制系统可以根据车辆停止时间的长短和需要，智能地降低发动机的转速或者将其关闭，从而减少噪音和振动，提升驾驶的舒适度。

提高空调效果怠速控制系统在停车等待信号灯时，可以智能地通过调节发动机转速来提高空调的效果。

传统汽车在怠速状态下，空调的制冷效果可能会变差，给车内的驾驶员和乘客带来不适。

而怠速控制系统则可以根据车辆停止时间的长短和需要，调节发动机的转速，确保空调的正常运行，提高空调的效果，让驾驶员和乘客享受更好的驾驶环境。

怠速控制系统的工作原理传感器信号采集怠速控制系统通过传感器对车辆的状态进行实时监测和采集。

传感器可以监测到车辆的速度、转速、油门开度等信息，并将这些信息传输给控制单元，为系统的工作提供必要的数据支持。

控制单元计算与判断控制单元是怠速控制系统的核心部件，负责对传感器采集到的信息进行计算和判断，制定最佳的怠速控制策略。
