发动机怠速控制系统教程
- 格式:ppt
- 大小:967.00 KB
- 文档页数:33

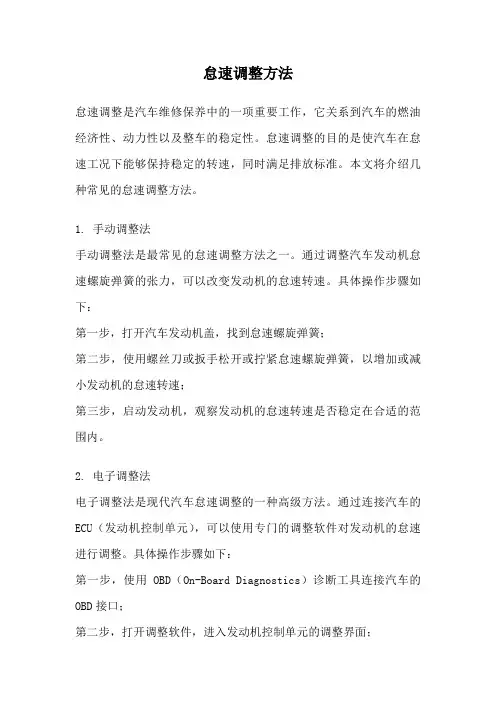

怠速调整方法怠速调整是汽车维修保养中的一项重要工作,它关系到汽车的燃油经济性、动力性以及整车的稳定性。
怠速调整的目的是使汽车在怠速工况下能够保持稳定的转速,同时满足排放标准。
本文将介绍几种常见的怠速调整方法。
1. 手动调整法手动调整法是最常见的怠速调整方法之一。
通过调整汽车发动机怠速螺旋弹簧的张力,可以改变发动机的怠速转速。
具体操作步骤如下:第一步,打开汽车发动机盖,找到怠速螺旋弹簧;第二步,使用螺丝刀或扳手松开或拧紧怠速螺旋弹簧,以增加或减小发动机的怠速转速;第三步,启动发动机,观察发动机的怠速转速是否稳定在合适的范围内。
2. 电子调整法电子调整法是现代汽车怠速调整的一种高级方法。
通过连接汽车的ECU(发动机控制单元),可以使用专门的调整软件对发动机的怠速进行调整。
具体操作步骤如下:第一步,使用OBD(On-Board Diagnostics)诊断工具连接汽车的OBD接口;第二步,打开调整软件,进入发动机控制单元的调整界面;第三步,根据需要调整发动机的怠速参数,如进气门开度、燃油喷射量等;第四步,保存调整参数并退出软件,断开OBD诊断工具。
3. 清洁调整法清洁调整法是针对发动机怠速不稳定、燃油经济性下降等问题的一种有效方法。
通过清洁发动机的进气系统、燃油系统和排气系统,可以恢复发动机的正常工作状态,进而达到怠速调整的目的。
具体操作步骤如下:第一步,使用专用的进气系统清洗剂清洗发动机的进气系统;第二步,使用专用的燃油系统清洗剂清洗发动机的燃油系统;第三步,使用专用的排气系统清洗剂清洗发动机的排气系统;第四步,启动发动机,观察发动机的怠速转速是否恢复稳定。
4. 点火系统调整法点火系统是发动机正常工作的关键之一,它直接影响到发动机的怠速转速。
通过调整发动机的点火正时,可以改变发动机的怠速转速。
具体操作步骤如下:第一步,使用专用的点火正时调整工具连接到发动机的点火系统;第二步,根据发动机的技术参数和点火系统的工作原理,调整点火正时;第三步,启动发动机,观察发动机的怠速转速是否稳定在合适的范围内。

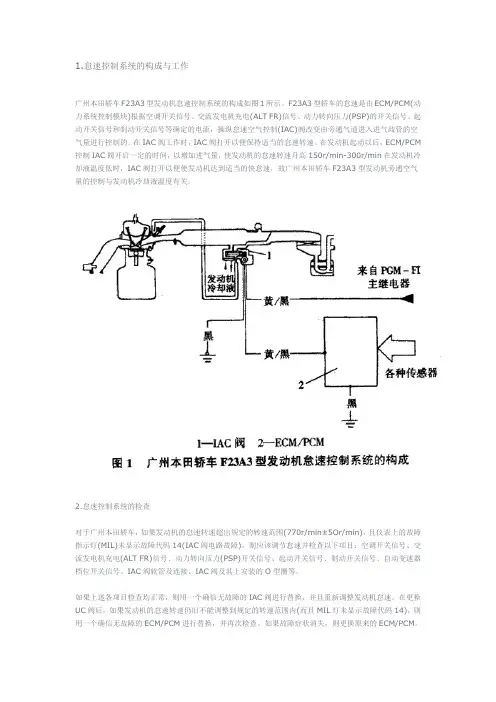

1.怠速控制系统的构成与工作广州本田轿车F23A3型发动机怠速控制系统的构成如图1所示。
F23A3型轿车的怠速是由ECM/PCM(动力系统控制模块)根据空调开关信号、交流发电机充电(ALT FR)信号、动力转向压力(PSP)的开关信号、起动开关信号和制动开关信号等确定的电流,操纵怠速空气控制(IAC)阀改变由旁通气道进入进气歧管的空气量进行控制的。
在IAC阀工作时,IAC阀打开以便保持适当的怠速转速。
在发动机起动以后,ECM/PCM 控制IAC阀开启一定的时间,以增加进气量,使发动机的怠速转速升高150r/min-300r/min在发动机冷却液温度低时,IAC阀打开以便使发动机达到适当的快怠速,故广州本田轿车F23A3型发动机旁通空气量的控制与发动机冷却液温度有关。
2.怠速控制系统的检查对于广州本田轿车,如果发动机的怠速转速超出规定的转速范围(770r/min±5Or/min),且仪表上的故障指示灯(MIL)未显示故障代码14(IAC阀电路故障),则应该调节怠速并检查以下项目:空调开关信号、交流发电机充电(ALT FR)信号、动力转向压力(PSP)开关信号、起动开关信号、制动开关信号、自动变速器档位开关信号、IAC阀软管及连接、IAC阀及其上安装的O型圈等。
如果上述各项目检查均正常,则用一个确信无故障的IAC阀进行替换,并且重新调整发动机怠速。
在更换UC阀后,如果发动机的怠速转速仍旧不能调整到规定的转速范围内(而且MIL灯未显示故障代码14),则用一个确信无故障的ECM/PCM进行替换,并再次检查。
如果故障症状消失,则更换原来的ECM/PCM。
3.怠速设定3.1怠速设定的前提条件在进行怠速设定的时候,应保持IAC阀导线插头处于连接状态,且仪表板上的MIL灯未亮、点火正时正确、火花塞良好、空气滤清器清洁、PCV(曲轴箱通风)系统工作正常。
3.2怠速设定步骤如果有可能的话,应该按照HONDAPGM检测仪的操作步骤调节怠速,否则,应该按照以下步骤进行怠速设定。

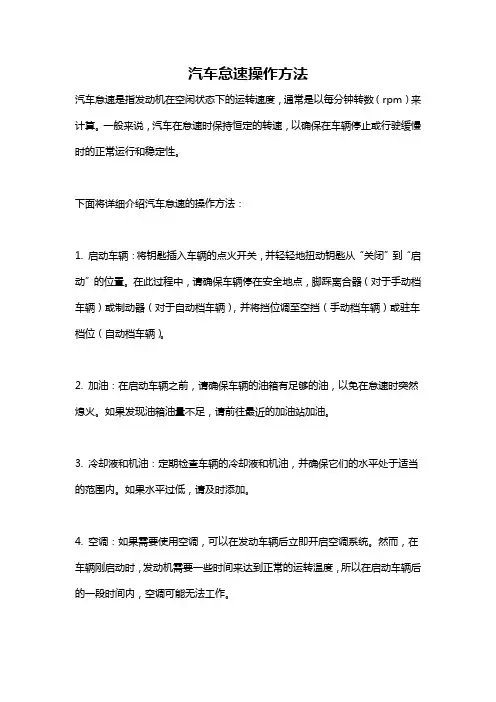

汽车怠速操作方法汽车怠速是指发动机在空闲状态下的运转速度,通常是以每分钟转数(rpm)来计算。
一般来说,汽车在怠速时保持恒定的转速,以确保在车辆停止或行驶缓慢时的正常运行和稳定性。
下面将详细介绍汽车怠速的操作方法:1. 启动车辆:将钥匙插入车辆的点火开关,并轻轻地扭动钥匙从“关闭”到“启动”的位置。
在此过程中,请确保车辆停在安全地点,脚踩离合器(对于手动档车辆)或制动器(对于自动档车辆),并将挡位调至空挡(手动档车辆)或驻车档位(自动档车辆)。
2. 加油:在启动车辆之前,请确保车辆的油箱有足够的油,以免在怠速时突然熄火。
如果发现油箱油量不足,请前往最近的加油站加油。
3. 冷却液和机油:定期检查车辆的冷却液和机油,并确保它们的水平处于适当的范围内。
如果水平过低,请及时添加。
4. 空调:如果需要使用空调,可以在发动车辆后立即开启空调系统。
然而,在车辆刚启动时,发动机需要一些时间来达到正常的运转温度,所以在启动车辆后的一段时间内,空调可能无法工作。
5. 使用位置:怠速时,驾驶员应保持脚踩制动踏板或离合器踏板(对于手动档车辆)。
这样可以防止车辆意外前进,确保安全。
6. 注意观察:在怠速时,请注意仪表盘上的指示灯,确保所有警告灯都熄灭,例如发动机故障灯、电池指示灯、刹车系统指示灯等。
如果发现指示灯亮起,应及时检查并解决问题。
7. 避免长时间怠速:虽然车辆在怠速时可以运行,但不建议长时间保持怠速。
长时间怠速不仅会浪费燃油,还可能导致发动机过热,损坏汽车部件。
8. 注意安全:在车辆怠速时,不要离开车辆,始终保持警惕,以防发生意外。
如果需要长时间静止,例如等红灯或停车等待,可以打开驻车制动器,并将挡位放到空挡(手动档车辆)或驻车档位(自动档车辆)。
9. 定期维护:定期检查和维护车辆是确保正常怠速运行的关键。
定期更换机油、空气滤清器、油滤器和点火器件等车辆部件可以提高车辆的怠速性能。
总之,汽车怠速是一种在停止或缓慢行驶时的运行状态,需要驾驶员注意观察车辆的运行状态和警示灯,并采取适当的措施确保车辆的正常运行和安全。

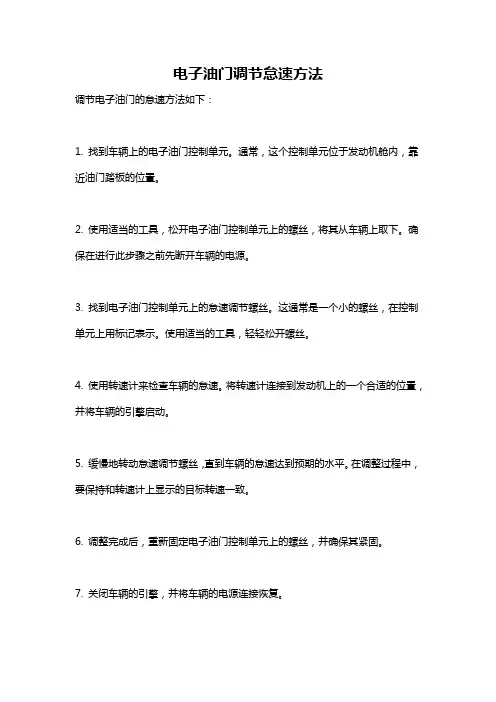

电子油门调节怠速方法
调节电子油门的怠速方法如下:
1. 找到车辆上的电子油门控制单元。
通常,这个控制单元位于发动机舱内,靠近油门踏板的位置。
2. 使用适当的工具,松开电子油门控制单元上的螺丝,将其从车辆上取下。
确保在进行此步骤之前先断开车辆的电源。
3. 找到电子油门控制单元上的怠速调节螺丝。
这通常是一个小的螺丝,在控制单元上用标记表示。
使用适当的工具,轻轻松开螺丝。
4. 使用转速计来检查车辆的怠速。
将转速计连接到发动机上的一个合适的位置,并将车辆的引擎启动。
5. 缓慢地转动怠速调节螺丝,直到车辆的怠速达到预期的水平。
在调整过程中,要保持和转速计上显示的目标转速一致。
6. 调整完成后,重新固定电子油门控制单元上的螺丝,并确保其紧固。
7. 关闭车辆的引擎,并将车辆的电源连接恢复。
请注意,以上方法适用于某些电子油门系统,可以调整怠速。
但是,不同车辆的电子油门调节可能有所不同。
最好参考车辆的操作手册或咨询专业技师来寻求详细的指导和建议。
