弹簧制动气室原理培训(35303519)讲解

双腔隔膜制动气室结构
及功能说明
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
附图1，30/30双膜片制动气室结构图：
附图2，30/24膜片弹簧制动气室结构图：
由图示结构可知，两种气室工作原理是一样的，前腔为行车制动工作腔，后腔为驻车制动工作腔，在进气口附近有“行车”或“11”及“停车”“12”字样，分别表示通向行车制动腔和驻车制动腔。

按以下几个工作状态说明其工作原理：
1、行车时，后腔充气解除驻车弹簧力，推杆退回0行程状态并解除制动，在行车过程中后腔保持充气；
2、行车制动时，前腔充气，前腔膜片推动推杆，产生制动力，制动力的大小与通入的气压成正比；
3、驻车制动时，前、后腔均通大气，后腔弹簧力传递至推杆产生制动力，制动力大小基本等于前后腔弹簧力之差。

两种气室对比如下：。

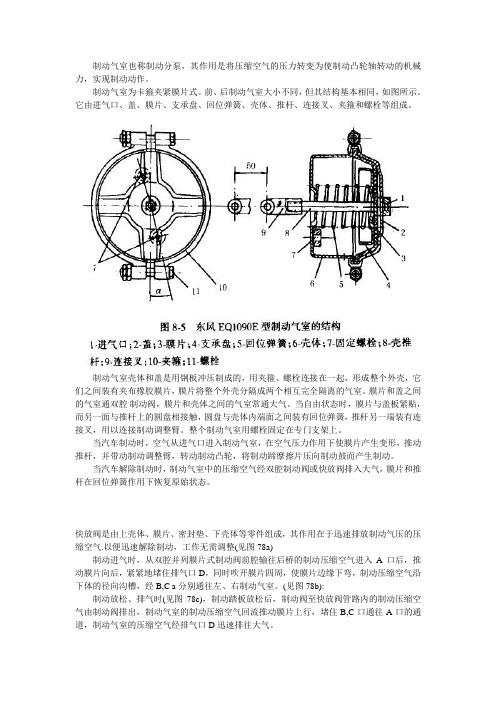

制动气室也称制动分泵，其作用是将压缩空气的压力转变为使制动凸轮轴转动的机械力，实现制动动作。

制动气室为卡箍夹紧膜片式。

前、后制动气室大小不同，但其结构基本相同，如图所示。

它由进气口、盖、膜片、支承盘、回位弹簧、壳体、推杆、连接叉、夹箍和螺栓等组成。

制动气室壳体和盖是用钢板冲压制成的，用夹箍、螺栓连接在一起，形成整个外壳，它们之间装有夹布橡胶膜片，膜片将整个外壳分隔成两个相互完全隔离的气室。

膜片和盖之间的气室通双腔制动阀，膜片和壳体之间的气室常通大气。

当自由状态时，膜片与盖板紧贴，而另一面与推杆上的圆盘相接触，圆盘与壳体内端面之间装有回位弹簧，推杆另一端装有连接叉，用以连接制动调整臂。

整个制动气室用螺栓固定在专门支架上。

当汽车制动时，空气从进气口进入制动气室，在空气压力作用下使膜片产生变形，推动推杆，并带动制动调整臂，转动制动凸轮，将制动蹄摩擦片压向制动鼓而产生制动。

当汽车解除制动时，制动气室中的压缩空气经双腔制动阀或快放阀排入大气，膜片和推杆在回位弹簧作用下恢复原始状态。

快放阀是由上壳体、膜片、密封垫、下壳体等零件组成，其作用在于迅速排放制动气压的压缩空气.以便迅速解除制动，工作无需调整(见图78a)制动进气时，从双腔并列膜片式制动阀前腔输往后桥的制动压缩空气进入A口后，推动膜片向后，紧紧地堵住排气口D，同时吹开膜片四周，使膜片边缘下弯，制动压缩空气沿下体的径向沟槽，经B,C a分别通往左、右制动气室。

(见图78b):制动放松、排气时(见图78c)，制动踏板放松后，制动阀至快放阀管路内的制动压缩空气由制动阀排出，制动气室的制动压缩空气回流推动膜片上行，堵住B,C口通往A口的通道，制动气室的压缩空气经排气口D迅速排往大气。

快放阀的典型故障及排除膜片式快放阀结构简单、工作可靠、极少见故障，也不需专门维护，唯一的典型故障现象是:当汽车制动时，快放阀发生漏气现象，这时只需用工具旋掉紧固螺钉，拆开快放阀上、下壳，用普通的车轮内胎，按膜片的尺寸重剪一个装复(注意新膜片边缘应修剪整齐、光洁)，故障即可排除。

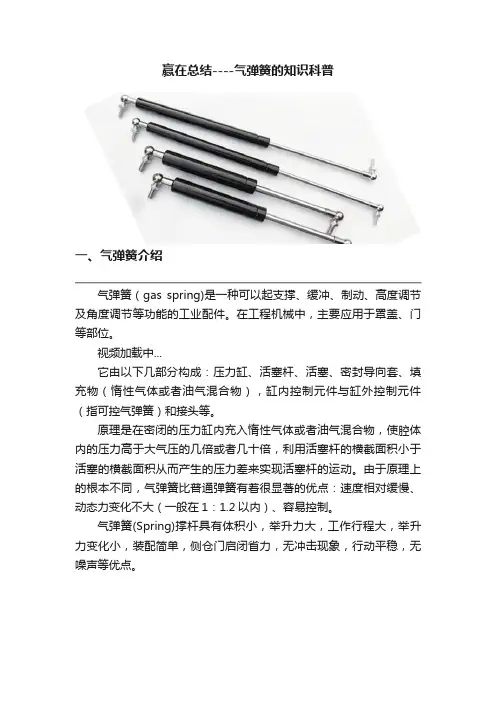

赢在总结----气弹簧的知识科普一、气弹簧介绍气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件。

在工程机械中，主要应用于罩盖、门等部位。

视频加载中...它由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。

原理是在密闭的压力缸内充入惰性气体或者油气混合物，使腔体内的压力高于大气压的几倍或者几十倍，利用活塞杆的横截面积小于活塞的横截面积从而产生的压力差来实现活塞杆的运动。

由于原理上的根本不同，气弹簧比普通弹簧有着很显著的优点：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、容易控制。

气弹簧(Spring)撑杆具有体积小，举升力大，工作行程大，举升力变化小，装配简单，侧仓门启闭省力，无冲击现象，行动平稳，无噪声等优点。

二、气弹簧的应用根据其特点及应用领域的不同，气弹簧又被称为支撑杆、气支撑、调角器、气压棒、阻尼器等。

根据气弹簧的结构和功能来分类，气弹簧有自由式气弹簧、自锁式气弹簧、牵引式气弹簧、随意停气弹簧、转椅气弹簧、气压棒、阻尼器等几种。

该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛应用。

1、自由型气弹簧（支撑杆）（Lift gas spring）是应用最为广泛的气弹簧。

它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。

在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。

自由型气弹簧凭借其轻便、工作平稳、操作方便、价格优惠等特点，在汽车、工程机械、印刷机械、纺织设备等行业等到了广发的应用。

或者高寒环境，酸性或者碱性环境等。

2、自锁型气弹簧（调角器、可控型气弹簧）（Lockable gas spring）在医疗器械上应用得最多。

该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。

货车制动气室工作原理
货车制动气室的工作原理如下：
1. 当货车解除制动时，制动室内的压缩空气通过双腔制动阀或快放阀排入大气，膜片和推杆在回位弹簧的作用下恢复原状。

2. 当货车制动时，空气从进气口进入制动气室，在气压的作用下，膜片变形，推动推杆，并带动制动调整臂，转动制动凸轮，将闸瓦摩擦片压向制动鼓，产生制动。

3. 膜片式气室推杆的制动力与输入气压成正比；驻车制动分室是采用弹簧储能放气的制动装置。

4. 充气压力由12口进入压力气室，产生作用在活塞上的力，当压力大于0.65MPa时，作用于活塞的力大于弹簧的预紧力，活塞上行至极限，制动解除；若压力分室的气完全放空，则弹簧推动活塞下行，推动主制动推杆产生制动，制动强度与弹簧预紧力有关；当压力气室气压低于0.65MPa时，分室产生制动力与气压值成反比，因此可以实施应急制动。

如需更多货车制动气室的相关信息，建议咨询专业技术人员或者查看产品说明书。

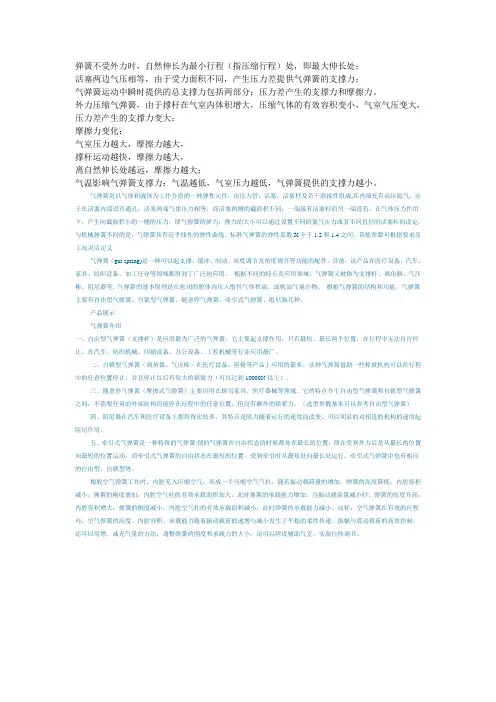

弹簧不受外力时，自然伸长为最小行程（指压缩行程）处，即最大伸长处；活塞两边气压相等，由于受力面积不同，产生压力差提供气弹簧的支撑力；气弹簧运动中瞬时提供的总支撑力包括两部分：压力差产生的支撑力和摩擦力。

外力压缩气弹簧，由于撑杆在气室内体积增大，压缩气体的有效容积变小，气室气压变大，压力差产生的支撑力变大；摩擦力变化：气室压力越大，摩擦力越大，撑杆运动越快，摩擦力越大，离自然伸长处越远，摩擦力越大；气温影响气弹簧支撑力：气温越低，气室压力越低，气弹簧提供的支撑力越小。

气弹簧是以气体和液体为工作介质的一种弹性元件，由压力管，活塞，活塞杆及若干联接件组成,其内部充有高压氮气，由于在活塞内部设有通孔，活塞两端气体压力相等，而活塞两侧的截面积不同，一端接有活塞杆而另一端没有，在气体压力作用下，产生向截面积小的一侧的压力，即气弹簧的弹力，弹力的大小可以通过设置不同的氮气压力或者不同直径的活塞杆而设定。

与机械弹簧不同的是，气弹簧具有近乎线性的弹性曲线。

标准气弹簧的弹性系数X介于1.2和1.4之间，其他参数可根据要求及工况灵活定义气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。

目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。

根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。

根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。

产品展示气弹簧介绍一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。

它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。

在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。

二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上应用的最多。

该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。

弹簧制动系统故障原因
弹簧制动系统是汽车制动系统中的一种常见类型，其主要原理是利用弹簧的弹性来控制制动力的大小。

然而，在使用过程中，弹簧制动系统也会出现故障，常见的故障原因包括以下几种：
1. 磨损和老化：弹簧制动系统中的弹簧、制动片等部件会随着使用时间的增长而磨损和老化，导致制动效果不佳。

2. 油污和污垢：制动系统中的油污和污垢会影响制动片与制动盘的接触面积，降低制动效果。

3. 制动液泄漏：制动液泄漏会导致制动力减弱或完全失效，严重时还可能引起刹车失灵的危险。

4. 制动盘变形：制动盘的变形会导致制动片与制动盘的接触不均匀，降低制动效果。

5. 制动片材料失效：制动片材料失效会导致制动距离变长，制动力减弱。

对于弹簧制动系统的故障，我们应该及时进行检修和维护，以保证行车安全。

- 1 -。

常用气制动元件工作原理简介装设在车辆上的所有各种制动系总称为制动装备。

任何制动系都具有四个基本组成部分：供能装置——包括供给、调节制动所需能量以及改善传能介质状态的各种部件。

其中产生制动能量的部分称为制动能源。

如空压机、人的肌体控制装置——包括产生制动动作和控制制动效果的各种部件。

如制动踏板机构，制动阀。

传动装置——包括将制动能量传输到制动器的各个部件，如制动总泵、制动轮缸制动器——产生阻碍车辆的运动或运动趋势的力（制动力）的部件，其中也包括辅助制动系中的缓速装置。

较为完善的制动系还具有制动力调节装置以及报警装置、压力保护装置等附加装置。

制动系还可按照制动能源来分类：以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系。

其制动能源可以是发动机驱动的空气压缩机或油泵。

兼用人力和发动机动力进行制动的制动系称为伺服制动系，如真空助力。

按照制动能量的传输方式，制动系又可分为机械式、液压式、气压式和电磁式等，我厂现有车型主要采用液压制动和气压制动两种传输方式。

液压制动式结构简单，主要用于490发动机以下小型工程车和平板车上，气压制动结构复杂，用于中型及以上车型。

下面只讨论一下我厂最常用的动力制动系中的气压制动。

气压制动系是发展最早的一种动力制动系，也是我厂现在最主要采用的制动形式。

图为气压双回路气压制动系示意图：由发动机驱动的双缸活塞式空气压缩机将压缩空气经调压阀首先输入湿储气筒，压缩空气在湿储气筒内冷却并进行油水分离之后，再经过四回路保护阀，分别进入前桥储气筒、后桥储气筒和驻车储气筒，将气路分成三个回路；前、后储气筒分别与制动阀的上、下两腔相连，当驾驶员踩下踏板时，前筒气体通过制动阀上腔经快放阀到达前桥制动气室，实现前桥制动；后储气筒气体通过制动阀下腔，打开继动阀控制口，使后储气筒压缩空气直接经继动阀进入后桥制动气室，实现后桥制动；驻车储气筒与手控阀相连，在正常行车状态，驻车储气筒与手控阀和弹簧气室处于常通状态，当车辆停止时，将手刹手柄达到停车位置，阻断气源，弹簧气室内的压缩空气通过快放阀排入大气，实现驻车制动。

制动气室结构
制动气室是指用于控制车辆制动系统的气动装置，常用于大型货车和客车的制动系统中。

制动气室结构一般包括以下几个部分：
1. 气室壳体：制动气室通常采用圆筒形或长方形的金属壳体结构，用于包裹和保护内部的气动部件。

2. 活塞：活塞是制动气室内的主要运动部件，它连接制动踏板和制动气室，接收来自踏板的力，并通过气室内的气压变化来执行制动操作。

3. 弹簧：制动气室内通常包含一个或多个弹簧，用于保持活塞在正常位置，以便在失去气压时保证制动系统的安全性。

4. 密封件：制动气室内需要使用一些密封件，如O型圈、密封垫等，以确保气室的密封性能，避免气压泄漏。

5. 连接管路：制动气室与制动系统的其他部分需要通过一些连接管路进行连接，以传递气压信号和力。

6. 排气孔：制动气室内通常设有排气孔，用于排出气室内过多的气压，以避免制动系统过于紧张。

总的来说，制动气室结构复杂，其中的各个部件相互配合，共同完成制动操作，确保车辆的安全行驶。

由于不同类型的车辆
和制动系统可能存在一些差异，制动气室的具体结构也会有所不同。

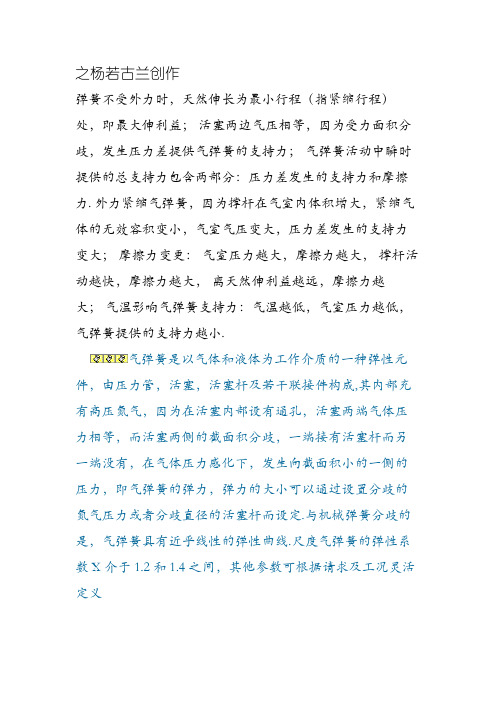

之杨若古兰创作弹簧不受外力时，天然伸长为最小行程（指紧缩行程）处，即最大伸利益；活塞两边气压相等，因为受力面积分歧，发生压力差提供气弹簧的支持力；气弹簧活动中瞬时提供的总支持力包含两部分：压力差发生的支持力和摩擦力. 外力紧缩气弹簧，因为撑杆在气室内体积增大，紧缩气体的无效容积变小，气室气压变大，压力差发生的支持力变大；摩擦力变更：气室压力越大，摩擦力越大，撑杆活动越快，摩擦力越大，离天然伸利益越远，摩擦力越大；气温影响气弹簧支持力：气温越低，气室压力越低，气弹簧提供的支持力越小.气弹簧是以气体和液体为工作介质的一种弹性元件，由压力管，活塞，活塞杆及若干联接件构成,其内部充有高压氮气，因为在活塞内部设有通孔，活塞两端气体压力相等，而活塞两侧的截面积分歧，一端接有活塞杆而另一端没有，在气体压力感化下，发生向截面积小的一侧的压力，即气弹簧的弹力，弹力的大小可以通过设置分歧的氮气压力或者分歧直径的活塞杆而设定.与机械弹簧分歧的是，气弹簧具有近乎线性的弹性曲线.尺度气弹簧的弹性系数X介于1.2和1.4之间，其他参数可根据请求及工况灵活定义气弹簧（gas spring)是一种可以起支持、缓冲、制动、高度调节及角度调节等功能的配件.目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地利用. 根据分歧的特点及利用领域，气弹簧又被称为支持杆、调角器、气压棒、阻尼器等. 气弹簧的基来源根基理是在密闭的腔体内压入惰性气体和油、或则油气混合物. 根据气弹簧的结构和功能，气弹簧次要有自在型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种. 产品展现气弹簧介绍一、自在型气弹簧（支持杆）是利用最为广泛的气弹簧.它次要起支持感化，只要最短、最长两个地位，外行程中没法自行停止.在汽车、纺织机械、印刷设备、办公设备、工程机械等行业利用最广.（具体参数见本网站或来电索取）二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上利用的最多.该种气弹簧借助一些释放机构可以外行程中的任意地位停止，而且停止当前有很大的锁紧力（可以达到10000N以上）.（具体参数见本网站或来电索取）三、随意停气弹簧（摩擦式气弹簧）次要利用在厨房家具、医疗器械等领域.它的特点介于自在型气弹簧和自锁型气弹簧之间：不须要任何的内部结构而能停外行程中的任意地位，但没有额外的锁紧力.（选型参数基本可以参考自在型气弹簧）四、阻尼器在汽车和医疗设备上都用得比较多，其特点是阻力随着运转的速度而改变.可以明显的对相连的机构的速度起阻尼感化.（具体参数请来电索取）五、牵引式气弹簧是一种特殊的气弹簧:此外气弹簧在自在形态的时候都处在最长的地位，即在受到外力后是从最长的地位向最短的地位活动，而牵引式气弹簧的自在形态在最短的地位，受到牵引时从最短处向最利益运转.牵引式气弹簧中也有响应的自在型、自锁型等.橡胶空气弹簧工作时，内腔充入紧缩空气，构成一个紧缩空气气柱.随着振动载荷量的添加，弹簧的高度降低，内腔容积减小，弹簧的刚度添加，内腔空气柱的无效承载面积加大，此时弹簧的承载能力添加.当振动载荷量减小时，弹簧的高度升高，内腔容积增大，弹簧的刚度减小，内腔空气柱的无效承载面积减小，此时弹簧的承载能力减小.如许，空气弹簧在无效的行程内，空气弹簧的高度、内腔容积、承载能力随着振动载荷的递增与减小发生了平稳的柔性传递、振幅与震撼载荷的高效控制.还可以用增、减充气量的方法，调整弹簧的刚度和承载力的大小，还可以附设辅助气室，实现自控调节.气弹簧（gas spring)是一种可以起支持、缓冲、制动、高度调节及角度调节等功能的配件.目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地利用. 根据分歧的特点及利用领域，气弹簧又被称为支持杆、调角器、气压棒、阻尼器等. 气弹簧的基来源根基理是在密闭的腔体内压入惰性气体和油、或则油气混合物. 根据气弹簧的结构和功能，气弹簧次要有自在型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种.一、自在型气弹簧（支持杆）是利用最为广泛的气弹簧.它次要起支持感化，只要最短、最长两个地位，外行程中没法自行停止.在汽车、纺织机械、印刷设备、办公设备、工程机械等行业利用最广.（具体参数见本网站或来电索取）二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上利用的最多.该种气弹簧借助一些释放机构可以外行程中的任意地位停止，而且停止当前有很大的锁紧力（可以达到10000N以上）.（具体参数见本网站或来电索取）三、随意停气弹簧（摩擦式气弹簧）次要利用在厨房家具、医疗器械等领域.它的特点介于自在型气弹簧和自锁型气弹簧之间：不须要任何的内部结构而能停外行程中的任意地位，但没有额外的锁紧力.（选型参数基本可以参考自在型气弹簧）四、阻尼器在汽车和医疗设备上都用得比较多，其特点是阻力随着运转的速度而改变.可以明显的对相连的机构的速度起阻尼感化.（具体参数请来电索取）五、牵引式气弹簧是一种特殊的气弹簧:此外气弹簧在自在形态的时候都处在最长的地位，即在受到外力后是从最长的地位向最短的地位活动，而牵引式气弹簧的自在形态在最短的地位，受到牵引时从最短处向最利益运转.牵引式气弹簧中也有响应的自在型、自锁型等气弹簧（gas spring）是一种起支持、缓冲、制动、高度调节角和度调节等功能的配件.其基本的道理是在密闭的缸体内充入和外界大气压有必定压差的惰性气体或者油气混合物，进而利用感化在活塞杆横截面上的压力差完成气弹簧自在活动.气弹簧和普通机械弹簧的最大区别：普通性的机械弹簧，其弹簧弹力随着弹簧的活动有着非常大地变更，而气弹簧在全部活动行程中力值基本坚持不变.评判一个气弹簧的质量好坏次要从以下几个方面考虑：首先是其密封性，如果密封性欠好会在使用过程中出现漏油、漏气等景象；其次是精确度，比方须要500N的气弹簧，有的厂家生产出来的力误差不超出２Ｎ，有的厂家的气弹簧可能和实际须要的500N相差比较远；再次是使用寿命，气弹簧的使用寿命以其可以完整伸缩的次数计算；最初就是气弹簧外行程中的力值变化，理想形态下的气弹簧应当在全部行程中力值坚持不变.但因为设计和加工的身分，使得气弹簧外行程中的力值不成防止地出现变更.而其变更的幅度是衡量一支气弹簧质量好环的次要尺度，变更的幅度越小，说明气弹簧质量越好，反之则越差！根据气弹簧的活动方式和利用领域，可以将气弹簧分成自在型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器等.它们分别在机械设备、医疗设备、家具、健身器材等行业利用比较广泛.上海艾辛次要代理进口优良气弹簧：其中次要品牌为STABILUS、SUSPA、SHAX，同时兼营德国BANSBACH、DICTATOR、ACE等品牌的气弹簧！另外，为了方便广大客户，我们还承接非标气弹簧的营业.评判一个气弹簧的质量好坏次要从以下几个方面考虑：首先是其密封性，如果密封性欠好会在使用过程中出现漏油、漏气等景象. 其次是精确度，比方须要500N的气弹簧，有的厂家生产出来的力误差不超出２Ｎ，有的厂家的气弹簧可能和实际须要的500N相差比较远. 第三是使用寿命，气弹簧的使用寿命以其可以完整伸缩的次数计算.。

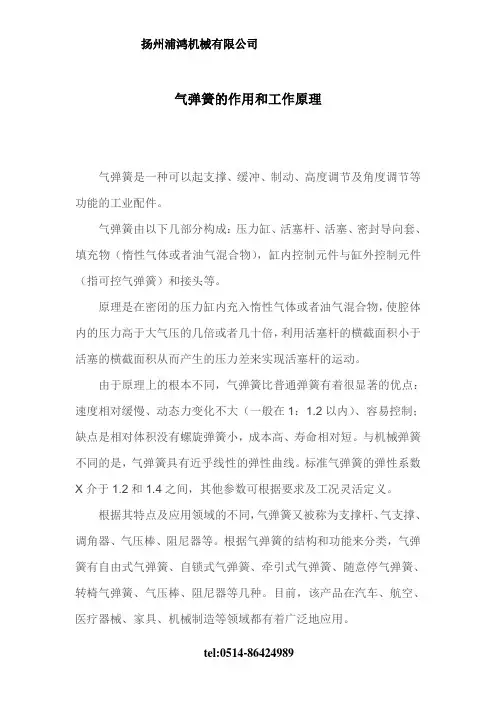

气弹簧的作用和工作原理气弹簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件。

气弹簧由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。

原理是在密闭的压力缸内充入惰性气体或者油气混合物，使腔体内的压力高于大气压的几倍或者几十倍，利用活塞杆的横截面积小于活塞的横截面积从而产生的压力差来实现活塞杆的运动。

由于原理上的根本不同，气弹簧比普通弹簧有着很显著的优点：速度相对缓慢、动态力变化不大（一般在1：1.2以内）、容易控制；缺点是相对体积没有螺旋弹簧小，成本高、寿命相对短。

与机械弹簧不同的是，气弹簧具有近乎线性的弹性曲线。

标准气弹簧的弹性系数X介于1.2和1.4之间，其他参数可根据要求及工况灵活定义。

根据其特点及应用领域的不同，气弹簧又被称为支撑杆、气支撑、调角器、气压棒、阻尼器等。

根据气弹簧的结构和功能来分类，气弹簧有自由式气弹簧、自锁式气弹簧、牵引式气弹簧、随意停气弹簧、转椅气弹簧、气压棒、阻尼器等几种。

目前，该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。

气弹簧分类一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。

它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。

在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。

自由型气弹簧凭借其轻便、工作平稳、操作方便、价格优惠等特点，在汽车、工程机械、印刷机械、纺织设备等行业等到了广发的应用。

或者高寒环境，酸性或者碱性环境等。

二、自锁型气弹簧:在医疗器械上应用的最多。

该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力。

三、随意停气弹簧主要应用在厨房家具、医疗器械等领域。

它的特点介于自由型气弹簧和自锁型气弹簧之间：不需要任何的外部结构而能停在行程中的任意位置，但没有额外的锁紧力。

主要是通过控制器（手柄或者拉线）达到效果。

气弹簧工作原理气弹簧啊，这玩意儿在咱们生活里还挺常见的，虽然可能很多人都叫不出它的名字。

先来说说气弹簧到底是啥。

简单讲，气弹簧就是一种可以支撑、缓冲、调节力的装置。

它就像一个藏在暗处的大力士，默默发挥着自己的作用。

咱们就拿汽车的后备箱盖来说吧。

你有没有注意过，当你打开汽车后备箱盖的时候，它不会一下子“哐当”掉下来砸到你的头，也不会轻飘飘地随便乱动，这其中就有气弹簧的功劳。

气弹簧的工作原理其实不难理解。

它内部充有高压气体，就像一个被压缩的“小气球”。

这个“小气球”被密封在一个缸筒里，同时还有一个活塞在里面活动。

当我们给气弹簧施加压力的时候，活塞会向缸筒内部移动，压缩气体，这时候气体的压力就会增加，从而产生一个反作用力，来抵抗我们施加的压力。

反过来，如果我们要把气弹簧拉长，活塞就会向外移动，气体的压力会减小，但仍然会提供一定的支撑力，让气弹簧不会一下子被拉得太长。

我记得有一次，我自己在家修椅子。

那椅子的靠背总是松松垮垮的，坐起来特别不舒服。

我就想着能不能用气弹簧来解决这个问题。

我跑到五金店买了一个合适的气弹簧，然后开始捣鼓。

刚开始的时候，我怎么都装不好，不是位置不对，就是角度不对，弄得我满头大汗。

但是我没放弃，仔细研究了气弹簧的工作原理，又看了好多相关的视频和资料，终于找到了窍门。

我把气弹簧安装在椅子靠背和座位连接的地方，调整好角度和长度。

嘿，你猜怎么着？这椅子的靠背一下子就变得稳稳当当的了，坐起来舒服极了！在工业生产中，气弹簧也有广泛的应用。

比如一些机械设备的盖子、门窗的开合装置等等，都能看到气弹簧的身影。

它能够根据我们的需要，提供恰到好处的力量支持，让操作变得更加轻松和安全。

总之，气弹簧虽然看起来不起眼，但它的工作原理却蕴含着巧妙的科学道理。

通过对气体压力的巧妙运用，它在我们的生活和工作中发挥着重要的作用。

希望通过我的讲解，能让您对气弹簧的工作原理有更清楚的了解！。

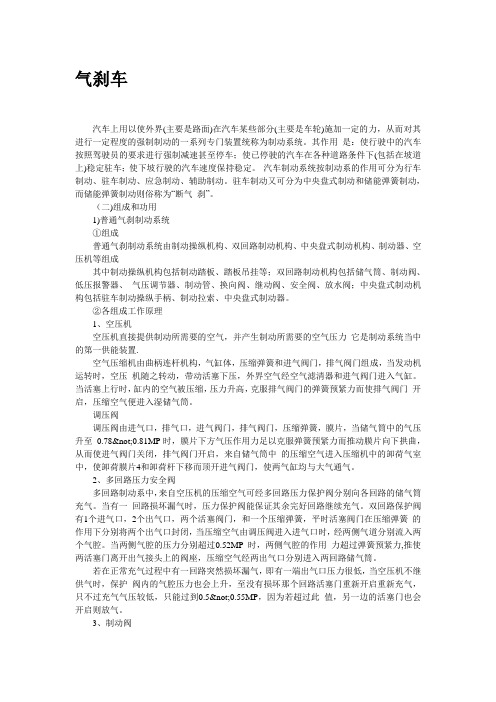

气刹车 汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。其作用 是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。 汽车制动系统按制动系的作用可分为行车制动、驻车制动、应急制动、辅助制动。驻车制动又可分为中央盘式制动和储能弹簧制动，而储能弹簧制动则俗称为“断气 刹”。 （二)组成和功用 1)普通气刹制动系统 ①组成 普通气刹制动系统由制动操纵机构、双回路制动机构、中央盘式制动机构、制动器、空压机等组成 其中制动操纵机构包括制动踏板、踏板吊挂等；双回路制动机构包括储气筒、制动阀、低压报警器、 气压调节器、制动管、换向阀、继动阀、安全阀、放水阀；中央盘式制动机构包括驻车制动操纵手柄、制动拉索、中央盘式制动器。 ②各组成工作原理 1、空压机 空压机直接提供制动所需要的空气，并产生制动所需要的空气压力 它是制动系统当中的第一供能装置. 空气压缩机由曲柄连杆机构，气缸体，压缩弹簧和进气阀门，排气阀门组成，当发动机运转时，空压 机随之转动，带动活塞下压，外界空气经空气滤清器和进气阀门进入气缸。当活塞上行时，缸内的空气被压缩，压力升高，克服排气阀门的弹簧预紧力而使排气阀门 开启，压缩空气便进入湿储气筒。 调压阀 调压阀由进气口，排气口，进气阀门，排气阀门，压缩弹簧，膜片，当储气筒中的气压升至 0.78¬0.81MP时，膜片下方气压作用力足以克服弹簧预紧力而推动膜片向下拱曲，从而使进气阀门关闭，排气阀门开启，来自储气筒中 的压缩空气进入压缩机中的卸荷气室中，使卸荷膜片4和卸荷杆下移而顶开进气阀门，使两气缸均与大气通气。 2、多回路压力安全阀 多回路制动系中，来自空压机的压缩空气可经多回路压力保护阀分别向各回路的储气筒充气。当有一 回路损坏漏气时，压力保护阀能保证其余完好回路继续充气。双回路保护阀有1个进气口，2个出气口，两个活塞阀门，和一个压缩弹簧，平时活塞阀门在压缩弹簧 的作用下分别将两个出气口封闭，当压缩空气由调压阀进入进气口时，经两侧气道分别流入两个气腔。当两侧气腔的压力分别超过0.52MP时，两侧气腔的作用 力超过弹簧预紧力,推使两活塞门离开出气接头上的阀座，压缩空气经两出气口分别进入两回路储气筒。 若在正常充气过程中有一回路突然损坏漏气，即有一端出气口压力很低，当空压机不继供气时，保护 阀内的气腔压力也会上升，至没有损坏那个回路活塞门重新开启重新充气，只不过充气气压较低，只能过到0.5¬0.55MP，因为若超过此 值，另一边的活塞门也会开启则放气。 3、制动阀 制动阀是汽车行车制动系当中的主要控制装置。制动阀主要由上腔活塞，下腔活塞，推杆，滚轮，平 衡弹簧，回位弹簧（上下腔），上腔阀门，下腔阀门，进气口，出气口，排气口，通气孔组成 当驾驶员踩下脚踏板时，通过拉伸拉杆使拉臂一端下压平衡弹簧，使平衡臂下移，首先将排气阀门关 闭，打开进气阀门，此时储气筒的压缩空气经进气阀充入制动气室，推动气室膜片使制动凸轮转动从而实现车轮制动。 4、手动制动阀 手动制动阀可以控制汽车的驻车制动和第二制动（应急制动），因为对驻车制动没有渐进控制的要 求，所以控制驻车制动手动制动阀仅仅是一个气开关。 手动制动阀由操纵手柄，压缩弹簧，阀门，芯管弹簧,进气口，出气口和排气口组成。其中进气口接 驻车储气筒，出气口接继动阀，当驻车制动手柄在驻车状态时，芯管在弹簧作用下紧靠操纵凸轮。此时进气阀关闭，排气阀开启.出气口经芯管和排气口通大气。同 时储能弹簧气室中的储能弹簧制动气室也经继动阀通大气。此时，汽车处于驻车制动状态，欲解决驻车制动，必须操纵操纵手柄，使排气阀关闭，进气阀开启，由出 气口B输出的气压作为控制信号输入继动阀，后者便开放一条由驻车储气筒直接进入储能弹簧气室的充气捷径。当空气压力达到超过弹簧压力时，气室推杆回位，从 而解决驻车制动. 5、继动阀和快放阀 储气筒和制动气室二者一般只通过制动阀用管路连接。这样，储气筒向制动气室充气以及压缩空气排 入大气，都必须回流制动阀。在储气筒，制动气室与制动阀相距较远的情况下，这种迂回充气和排气将导致制动和解决制动的滞后时间过长，不利于汽车及时制动和 制动后的及时加速。 继动阀和快放阀就是在这种情况下应运而生，在制动管路上靠近制动气室处，设置一快放阀，可以保 证解快制动时快速排气，制动时，由制动阀输运过来的压缩空气由进气口进入，将阀门推离进气阀座，压紧排气阀座，从而使排气阀关闭，压缩空气直接进入弹簧气 室，解除制动时，阀门在回位弹簧的作用下回位关闭进气阀门，开启排气阀门，弹簧气室内的压缩空气直接由排气阀排入大气，不需迂回流过制动阀。 继动阀在一般情况下，进气口接通储气筒，出气口接制动气室。当踩下制动踏板时，制动阀的输出气 压作为继动阀的控制压力输入，在控制压力作用下，将进气阀推开，于是压缩空气便由储气筒直接通过进气口进入制动气室，而不用流经制动阀，这大大缩短了制动 气室的充气管路，加速了气室的充气过程。因此继动阀又叫加速阀。 当脚踏板松开时，控制压力撤除后，膜片在弹簧的作用下向下拱曲，使进气阀关闭，排气阀开启，于 是制动气室的压缩空气便经芯管和孔流向制动阀，并经制动阀排气口排入大气。 ③工作原理 1空压机 2调压阀 3湿储气筒，4放水阀，5四回路保护阀，6前桥储气筒，7后桥储气筒，8手控储气筒，9串联系双腔制动阀，10继动阀，11手制动操纵装置，12气压 表，13三通阀，14双向阀,15快放阀，16前桥制动气室，17后桥制动气室 （Ⅰ）当发动机驱动压缩机将压缩机空气经单向阀首先输入湿储气地筒。压缩空气在湿储气筒内冷却 并进行油水分离后，再分别经两个单向阀进入储气筒的前、后腔。储气筒的前腔与串列双腔式制动阀上腔相连，可以向后制动气室充气。储气筒后腔与制动阀下腔相 连，可以向前储气筒充气。此外，储气筒的两腔气压都通过三通向双指针压力表中的两个传感腔，使两个指针分别指示储气筒两腔的气压。而且储气筒后腔还通过气 管与调压阀相连，当该腔气压增大到规定值时，调压阀便使空压机停转而停止向储气筒供气。储气筒的最高气压为0.8Mpa。 驾驶员通过踏板机构操纵制动阀。当踩下制动踏板时，拉杆带动制动阀拉臂下移，而上端以销轴为支 点往下压，使制动阀上、下两腔的进气口分别与本腔的出气口相通，使储气筒前、后腔的空气分别通过制动阀的上、下腔进入后、前制动气室，从而促进制动器进入 工作。当放松制动踏板时，制动阀使制动气室接通大气以解除制动。以上行为可以完成整个行车制动过程。下面讲述驻车制动工作原理。 Ⅱ）驻车制动泛指用以使已停止汽车驻留原地的制动系统。驾驶员将驻车制动操纵拉杆拉起时，便通 过调整拉杆将驻车制动操纵拉索拉紧，从而带动制动钳使中央制动器制动。驻车制动系必须可靠地保证汽车在原地停驻并在任何情况下不致自动滑动。这一点只有机 械的锁止方法才能实现。 （2）断气刹制动系统 ①组成 普通气刹制动系统由制动操纵机构、双回路制动机构、制动器、空压机等组成 其中制动操纵机构包括制动踏板、踏板吊挂、手动制动阀等；双回路制动机构包括储气筒、制动阀、 低压报警器、气压调节器、制动管、换向阀、继动阀、安全阀、放水阀。 ②工作原理 因断气刹制动系统行车制动原理与普通气刹是一样的,这里重点讲述驻车制动的工作原理。 首先讲解一下储能弹簧气室的结构，储能弹簧气室是行车制动气室和驻车制动气室的结合体，行车制 动气室在下，驻车制动气室在上，行车制动气室的通气口焊接在驻车制动气室壳体上，其孔道与驻车制动气室的通气口接头孔道平行。并以平行于气室轴线的的孔道 与行车制动气室相通。行车制动气室的活塞组件包括活塞体、密土封皮圈、导向套筒。当施行驻车制动时，推杆只推动活塞，而行车制动时，活塞是不动的。 在汽车起步之前，应将手控阀的操纵杆扳回解除驻车制动位置，使压缩空气自驻车制动储气筒充入驻 车制动气室，压缩储能弹簧，使驻车制动活塞回到不制动位置，同时行车制动活塞也在回位弹簧作用下回位。此时驻车制动解除，汽车方能起步，但如果储气筒的气 压未达到最小安全值，则不可能压缩弹簧，因而汽车也不可能起步，这是利用储能弹簧进行驻车制动主要优点。 当驾驶员操纵手动制动阀时，芯管在弹簧作用紧靠操纵凸轮，此时，进气阀关闭，排气阀开启，出气 口经芯管和排气口通大气，同时复合制动气室中的储能制动气室也经快放阀通大气。于是汽车处于驻车制动状态。 驻车制动气室推杆最大行程比行车制动推杆最大行程一般大10％，因此，当行车制动推杆已移到最 大行程，但却由于制动器间隙过大而未能实现完全制动时，可以使驻车制动气室放气，利用储能弹簧助力，进一步推出行车制动推杆，以实现完全制动。 （三）区别 普通气刹制动系统和断气刹制动系统，两者有相同之处，但也有不同的地方。区别之处主要有以下几 点 1）驻车制动有本质的区别，前者是中央盘式制动，是人力式，后者是储能弹簧气制动，是动力式, 其供能装置是完全不同的。 2）普通气刹的驻车制动只能在汽车静止的情况下使用，因为其制动力矩是作用在传动轴上，如果在 汽车行驶当中使用，极易造成传动轴和后桥的严重超载荷，还可能因差速器壳被抱死而发生左右两车轮的旋转方向相反，致使汽车制动时跑偏甚至掉头。但储能弹簧 制动则不然，相反因为储能弹簧驻车制动行程大于行车制动行程，在行车制动力不足的情况下，还可以使用储能弹簧助力进行应急制动。所以储能弹簧制动不仅可以 作驻车制动，还可以作应急制动。所以断气刹式制动系统与普通气刹相比，在制动稳定性和安全性方面更胜一筹。

气动弹簧工作原理气动弹簧是一种利用气体压力来储存能量和产生力的装置，它在许多工业领域中都有广泛的应用。

那么，气动弹簧是如何工作的呢？接下来，我们将详细介绍气动弹簧的工作原理。

首先，气动弹簧由两个主要部分组成，气缸和活塞。

气缸是一个密封的圆筒，内部充满了压缩空气。

活塞则是气缸内部移动的部分，它可以根据气压的变化而向前或向后移动。

当压缩空气进入气缸时，活塞会受到压力的作用而向前移动，从而储存能量。

当需要释放能量时，气缸内的压缩空气会推动活塞向后移动，产生推力。

其次，气动弹簧的工作原理可以通过以下步骤来解释，首先，气动弹簧通过外部的气源供应压缩空气，使气缸内部充满高压气体。

然后，当需要储存能量时，外部的控制阀会打开，压缩空气进入气缸，活塞受到压力向前移动，并将能量储存在气缸内。

最后，当需要释放能量时，控制阀关闭，气缸内的压缩空气会推动活塞向后移动，产生推力。

此外，气动弹簧的工作原理还受到气压的影响。

气压越高，活塞受到的压力就越大，储存的能量也就越多。

因此，在实际应用中，需要根据具体的工作需求来选择合适的气压值，以确保气动弹簧能够正常工作。

总的来说，气动弹簧利用气压来储存能量和产生推力，其工作原理主要包括气缸、活塞和气压三个方面。

通过控制气缸内的压缩空气的流动，可以实现能量的储存和释放，从而完成各种工业应用中的动力传递和控制功能。

在实际应用中，气动弹簧的工作原理对于提高生产效率、节约能源等方面都具有重要意义。

因此，深入了解气动弹簧的工作原理，对于工程技术人员来说是非常重要的。

希望通过本文的介绍，读者能够对气动弹簧的工作原理有一个更加清晰的认识。

气弹簧使用指南一、气弹簧综述气弹簧(gasspring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。

气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物，进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力，气弹簧和机械弹簧的最大区别在于：前者的力－位移曲线斜率很小，在整个运动行程中力值基本保持不变，后者的力－位移曲线斜率很大。

根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。

※自由型气弹簧(压缩气弹簧)只有伸展(无外力作用下，长度最长)和压缩(外力大于气弹簧的推力，长度最短)两种状态，在行程中无法自行停止，主要起支撑作用，该类气弹簧有恒阻尼和变阻尼两种结构。

在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。

※自锁型气弹簧(升降可锁定气弹簧、角调可锁定气弹簧)通过其内部的阀门可以将气弹簧锁定在行程的任意位置，根据内部结构的不同，该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。

自锁型气弹簧同时具备支撑、高度和角度调节的功能，而且操作方便灵活，结构简单。

因而在医疗设备、家具、汽车等行业得到广泛应用。

※随意停气弹簧(平衡气弹簧)通过其内部特殊的平衡阀机构，加上合理的外界负载设计，可以使气弹簧停在行程中的任意位置，但没有额外的锁紧力，它的特点介于自由型气弹簧和自锁型气弹簧之间。

主要应用在厨房家具、医疗器械、电子产品等行业。

※牵引气弹簧(拉伸气弹簧)是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置，即在受到外力后是从最长的位置向最短的位置运动，而牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。

牵引气弹簧中也有相应的自由型、自锁型等产品。

※阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变，可以明显的对相连的机构的速度起阻尼作用，该类产品有多种结构以适合不同的用途。
