丝扣连接：又称螺纹连接，它是通过内外螺纹把管道与管道、管道与阀门连接起来。 这种连接
主要用于钢管、铜管和高压管道的连接，焊接钢管的螺纹目前大部分采用套螺纹机操作，而对于螺纹加工精度和表面粗糙度要求很高的高压管道都必须用车床加下。
一、螺纹简述
(英文名:screw thread)：在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连
续凸起部分。螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内
螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形
状螺纹，三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动；按螺旋线方向分为
左旋螺纹和右旋螺纹，一般用右旋螺纹；按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹；
联接用的多为单线，传动用的采用双线或多线；按牙的大小分为粗牙螺纹和细牙螺纹等，按使用
场合和功能不同，可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。
二、螺纹分类
螺纹按其截面形状(牙型)分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。其中三角
形螺纹主要用于联接（见螺纹联接），矩形、梯形和锯齿形螺纹主要用于传动。螺纹分布在母体
外表面的叫外螺纹，在母体内表面的叫内螺纹。在圆柱母体上形成的螺纹叫圆柱螺纹，在圆锥母
体上形成的螺纹叫圆锥螺纹。螺纹按螺旋线方向分为左旋的和右旋的两种，一般用右旋螺纹。螺
纹可分为单线的和多线的，联接用的多为单线；用于传动时要求进升快或效率高，采用双线或多
线,但一般不超过4线。
圆柱螺纹的主要参数有外径 (d
)、内径(d
1)、中径(d
2 )、螺距(t
)、线数(n
)、导程(s
=n t
)、
升角(λ)和牙形角(α)等。除管螺纹以管子内径为公称直径外,其余螺纹都以外径为公称直径。
螺纹升角小于摩擦角的螺纹副，在轴向力作用下不松转，称为自锁，其传动效率较低。
圆柱螺纹中，三角形螺纹自锁性能好。它分粗牙和细牙两种，一般联接多用粗牙螺纹。细牙
攻螺纹的操作方法及步骤
攻螺纹是一种常用的加工方法，可以用于制作螺纹孔或螺纹柱。以下是攻螺纹的一般操作方法及步骤：
1. 确定要攻螺纹的工件材料和螺纹规格，并选择合适的攻丝。
2. 将工件固定在工作台上，并用卡盘等装夹工具保持稳定。
3. 使用钻头钻一个适当大小的导孔，在要攻螺纹的位置上。
4. 使用适当大小的直纹钻修整导孔，使其略小于攻丝的直径。
5. 用攻丝夹具将攻丝固定在攻丝头上，并用扳手将攻丝头安装在导孔上。
6. 适量涂抹一些攻丝油或切削液在攻丝头和工件的接触面上，以降低摩擦和延长工具寿命。
7. 用调速器将机床调整到低速，开始转动工件和攻丝头。
8. 轻轻而稳定地向下施加一定程度的压力，开始攻螺纹。
9. 注意避免用力过猛或向侧面施加压力，以防攻丝头断裂或螺纹质量差。
10. 攻丝完成后，使用合适的工具将攻丝头逆时针旋转一段距离，使其螺纹与工件的螺纹分离。
11. 注意安全，及时清理工作台和废屑，以及维护和保养工具。
以上是一般攻螺纹的操作方法及步骤，注意在实际操作中要根据具体情况和使用的设备来进行调整和实施。在使用攻丝头之前，最好进行一些实验和测试，以得到最佳结果。
113工 艺 与 装 备
1 攻螺纹加工技术研究1.1 攻螺纹的工具攻螺纹主要利用丝锥进行加工。丝锥主要分为手用、机用、有管螺纹丝锥。当需要制作一般螺纹时，常用手用或者机用丝锥。一般M6以下的丝锥强度差、易折断，通常将三支作为一套。它的大、中、小径一样，当头锥被破坏时，可以把二锥、三锥改为头锥接着用。攻螺纹使用大丝锥比较费劲，可以通过多次切削来完成。同时，要根据头锥、二锥和三锥的不同特点，合理分配工作环节，提高工作效率。另外，丝锥工作时需要借助铰杠来固定。铰杠有普通型和丁字型两种，而不同类型的铰杠又有各自固定的样式和可调的样式。若工件在台阶处或者是箱体中，采用丁字型的铰杠操作更方便。1.2 攻螺纹的操作方法攻螺纹分为手攻和机攻两种方式。手攻的难度更大，需要确保丝锥轴线与螺纹底部轴线相垂直，而这个过程很容易出现偏差。因而，攻螺纹时，装夹是关键的一步。（1）攻螺纹是首先把丝锥摆正，一手扶着铰杠上方沿丝锥竖直方向向下压，另一只手协助转动铰杠。一两圈后，即从正入的两个方向检查丝锥与加工件平面是否垂直。若有倾斜，则利用90°角尺进行校准。若是垂直度不正，则将头锥旋出，用二锥进行校准。达标后，再用头锥进行。（2）最初的攻螺纹既是重点也是难点。直径小的工件用工具夹持不方便，也不便于校准，可以借助攻螺纹套具来完成；直径大的工件可以用专制样板或者光面螺母来校准。（3）攻螺纹时，铰杠顺时针旋转半圈到一圈时，就要逆时针旋转1/4到1/2圈。M5以下的丝锥旋转一次进度小于1/2圈就可以保证切屑彻底切断，避免切屑堵塞损坏丝锥。深孔螺纹进行切削时，要相应加大倒旋转幅度，并多重复几次。铰杠的旋转速度要符合工件的材质，脆性材质的工件相比塑性材质的工件转动速度快。（4）手动旋转铰杠时，一定要均匀使劲，不能用力太大。有阻碍时，要先倒着旋转钻削再攻丝，切忌蛮力攻进。若是攻螺纹时发现有咯咯的声音，要立刻停止进度并反向旋转丝锥查明原因，否则可能会发生断裂。（5）完成前面一道的丝锥再进行下面一道时，要先手动把丝锥旋转出来，直到转不动时再用铰杠完成，这样可以有效防止由于螺纹前后未能搭扣好而出现乱扣的现象。三锥攻螺纹完成后，借助铰杠先平缓的反旋转，直到可以用手拧动时停止使用铰杠，从而防止铰杠反旋转时发生摆动、震动，损坏已制成的螺纹。（6）攻削盲孔螺纹时，要在丝锥上标记好，并时常退出丝锥，清理切屑，避免因切屑堵塞导致螺纹深度不够。攻丝完成后，要彻底清除切屑。在攻削通孔螺纹时，要注意校准部分不能全部出头，防止最后的几扣螺纹被损坏。（7）为了进一步提高加工螺纹的精细度，优化切削状况，要根据工件的材质选择合理的切削液，以降低切削阻碍，使螺孔更加细腻，有效延长丝锥的使用寿命。目前，常用的是含有挤压成分的油性切削液。2 套螺纹加工技术研究2.1 套螺纹的工具套螺纹使用的工具主要是板牙。常用的板牙主要有方板牙、圆板牙以及活络管子板牙等。板牙的两端可以切削，一侧磨损后可以换另一侧继续使用。板牙外圆有一条深槽和四个锥坑。两个锥坑的中心线通过板牙中心对其进行固定和定位。另外，两个锥坑的中心线不通过板牙中心，这样板牙发生磨损后，锯通深槽后可借助这两个锥坑调紧板牙，减小螺纹直径，延长板牙的使用寿命。2.2 套螺纹的操作方法（1）套螺纹前圆杆端部要加工倒角，以便板牙切入工件。这时要注意倒角的直径小于螺纹小径，同时注意清理螺纹内切屑和板牙排屑槽。（2）由于进行套螺纹时切削的力矩比较大，所以圆杆形的工件需要借助厚铜板衬装夹或者是硬质木V型夹进行固定，以夹持得更加牢固。（3）套螺纹起套的方法和攻螺纹起攻的方式相同，也是一只手按住板牙架的中部施加轴向压力，另一只手轻轻旋转进行配合，注意观察板牙端面和圆杆轴线是不是垂直。当板牙套入2到3圈后，再检查板牙和圆杆是不是同轴。一旦发生歪斜，要立刻矫正，否则制作的螺纹牙型就会一边浅一边深，甚至导致乱牙。（4）切入4圈后停止施加轴向力自然引（下转第115页）钳工螺纹加工技术徐 杨（同济大学，上海 200092）摘 要：尽管螺纹加工的工艺不复杂，但是在实际操作过程中常会由于操作不标准、不合理、不规范而出现螺纹不正、纹丝不均 匀、烂牙、乱扣、折断以及丝锥崩牙等问题。所以，对钳工螺纹加工技术进行系统分析和研究极为必要。关键词：钳工 螺纹 丝锥DOI:10.16107/ki.mmte.2017.0249115工 艺 与 装 备4 汽车维修行业未来发展趋势目前，随着我国汽车数量的激增，汽修行业受到越来越多的关注与需求。经过十几年的发展，我国汽修在行业内已取得了一定成绩，但与发达国家相比，仍存在不少问题，如汽车维修观念落后，行业监管力度不足，汽车维修技术不高等。本节将结合我国汽车维修行业现状，就其未来发展趋势给予建议。4.1 加大技术投入，推动汽车维修行业结构调整技术是第一生产力。对于汽车维修来说，技术的改进是整个行业改进的根本。当下，汽车维修企业想要获得长远发展，势必需要依托先进的科学技术，结合实际需求，将信息技术应用到汽车维修领域，提高占比，加大新型设备的投入和新技术的引入，通过维修技术的升级和维修设备的更新，推动整个汽车维修企业的发展。同时，汽车维修企业应合理利用资源，加强对外联系，学习国外先进技术和理念，进行行业结构调整。4.2 进一步整顿汽车维修市场，规范维修行为通过法律手段改善现有汽车维修市场存在的问题，指定严格的道德标准和行业规则约束汽车维修企业行为，加大监管力度，协调日常管理与整顿，规范汽车维修行为。同时，当地交通部门应与工商局、公安局等加强联系，完善整个市场制度，促进汽车维修行业快速、有序、规范地发展。4.3 加强汽车维修质量监管，提高汽车维修人员素质汽车维修质量对整个行业至关重要。维修人员是汽车维修的主要组成部分。提高汽车维修人员专业技能知识，定期进行培训交流，可以提高整个汽车维修行业的素质与服务水平。同时，增强汽车维修的质量检验，合理配置各种资源，是汽车维修行业未来的发展趋势。5 结语随着国内汽车行业的发展，汽车维修行业（包括汽车发动机维修）将迎来新的机遇与挑战。汽车发动机作为汽车主要部件之一，其维护保养和正确维修对汽车而言至关重要。本文分析发动机故障类型、产生原因以及解决方法，希望能为汽车维修人员提供专业有效的指导与建议。参考文献[1]李保珠.关于汽车维修行业的现状及对策研究[J].电子制作，2015，（12）.[2]张夏爽.汽车维修行业的发展现状及对策[J].技术与市场，2016，23（1）：162-163.[3]孙涛.汽车维修行业发展现状、问题及对策[J].长江大学学报：社会科学版，2012，35（5）：79-80.Development Status and Trend of Automobile Engine Maintenance Technology in ChinaYANG Qingteng(Dezhou City, Shandong Province, the fire brigade squadron, Dezhou 253000)Abstract: This paper starts with the types of engine faults, lists the types of faults of common automobile engines, analyzes the existing diagnostic methods and treatment measures, and gives suggestions on the future development trend of China’s automobile maintenance industry.Key words: car, engine, repair, fault（上接第113页）进板牙，防止板牙及已加工好的螺纹被损坏，同时要经常进行反转断屑。（5）套螺纹时也要添加切削液，通常可以使用机油或者浓乳化液。（6）如果需要提升螺纹加工的精细度，板牙架可以加导向套。3 结语通过以上论述可以发现，钳工螺纹加工虽然不是很复杂，但它大部分是手工操作。因此，实际操作过程中一旦发生问题，便会影响螺纹的精度。要想制作质量合格的螺纹，成为一名优秀的钳工，要熟悉螺纹加工技术，正确把握基础理论，提升操作的合理性与规范性，从而保障螺纹加工的精细度，提升螺纹加工整体的效率和质量。参考文献[1]黄师君，冯积山.有关钳工螺纹加工方面的技术研究[J].科技风，2015，（6）：112.[2]叶宜民.对螺纹加工实践分析[J].科技信息，2014，（7）：191，232.[3]汪秀琴.钳工螺纹加工技术分析[J].科技创新与应用，2013，（13）：97.Research on Thread Processing Technology of ClampXU Yang(Tongji University, Shanghai 200092)Abstract: Although the process of thread processing is not complicated, but in the actual operation of the process often due to the operation is not standard, unreasonable, non-standard and irregular thread, uneven filaments, rotten teeth, buckle, broken and taper teeth and other issues. Therefore, the fitter thread processing technology for system analysis and research is extremely necessary.Key words: fitter, thread, taps

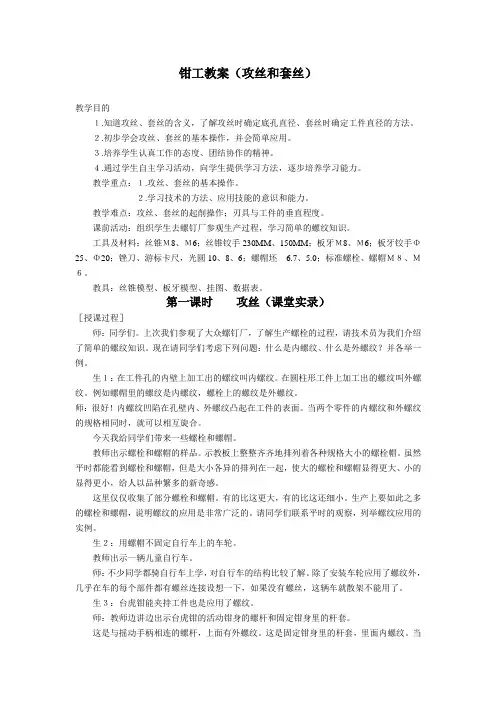

钳工教案（攻丝和套丝）
教学目的
１.知道攻丝、套丝的含义，了解攻丝时确定底孔直径、套丝时确定工件直径的方法。
２.初步学会攻丝、套丝的基本操作，并会简单应用。
３.培养学生认真工作的态度、团结协作的精神。
４.通过学生自主学习活动，向学生提供学习方法，逐步培养学习能力。
教学重点：１.攻丝、套丝的基本操作。
２.学习技术的方法、应用技能的意识和能力。
教学难点：攻丝、套丝的起削操作；刃具与工件的垂直程度。
课前活动：组织学生去螺钉厂参观生产过程，学习简单的螺纹知识。
工具及材料：丝锥Μ8、Μ6；丝锥铰手230MM、150MM；板牙Μ8、Μ6；板牙铰手Φ25、Φ20；锉刀、游标卡尺，光圆10、8、6；螺帽坯 6.7、5.0；标准螺栓、螺帽Ｍ８、Ｍ６。
教具：丝锥模型、板牙模型、挂图、数据表。
第一课时 攻丝（课堂实录）
［授课过程］
师：同学们。上次我们参观了大众螺钉厂，了解生产螺栓的过程，请技术员为我们介绍了简单的螺纹知识。现在请同学们考虑下列问题：什么是内螺纹、什么是外螺纹？并各举一例。
生１：在工件孔的内壁上加工出的螺纹叫内螺纹。在圆柱形工件上加工出的螺纹叫外螺纹。例如螺帽里的螺纹是内螺纹，螺栓上的螺纹是外螺纹。
师：很好！内螺纹凹陷在孔壁内、外螺纹凸起在工件的表面。当两个零件的内螺纹和外螺纹的规格相同时，就可以相互旋合。
今天我给同学们带来一些螺栓和螺帽。
教师出示螺栓和螺帽的样品。示教板上整整齐齐地排列着各种规格大小的螺栓帽。虽然平时都能看到螺栓和螺帽，但是大小各异的排列在一起，使大的螺栓和螺帽显得更大、小的显得更小，给人以品种繁多的新奇感。
这里仅仅收集了部分螺栓和螺帽。有的比这更大，有的比这还细小。生产上要如此之多的螺栓和螺帽，说明螺纹的应用是非常广泛的。请同学们联系平时的观察，列举螺纹应用的实例。
生２：用螺帽不固定自行车上的车轮。
