钳工攻螺纹、套螺纹及其注意事项

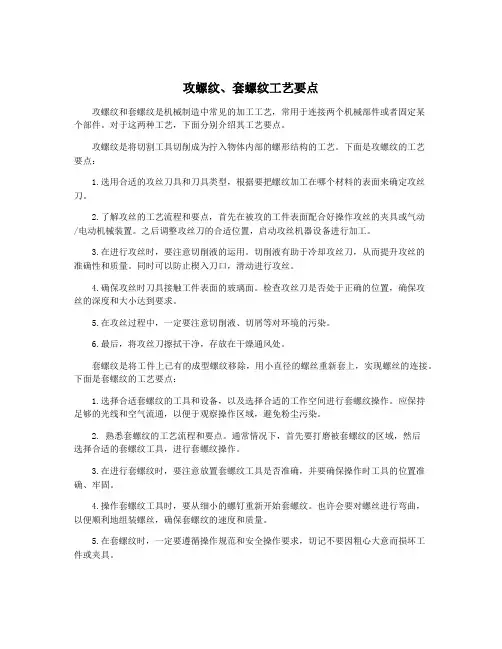

攻螺纹、套螺纹工艺要点攻螺纹和套螺纹是机械制造中常见的加工工艺，常用于连接两个机械部件或者固定某个部件。

对于这两种工艺，下面分别介绍其工艺要点。

攻螺纹是将切割工具切削成为拧入物体内部的螺形结构的工艺。

下面是攻螺纹的工艺要点：1.选用合适的攻丝刀具和刀具类型，根据要把螺纹加工在哪个材料的表面来确定攻丝刀。

2.了解攻丝的工艺流程和要点，首先在被攻的工件表面配合好操作攻丝的夹具或气动/电动机械装置。

之后调整攻丝刀的合适位置，启动攻丝机器设备进行加工。

3.在进行攻丝时，要注意切削液的运用。

切削液有助于冷却攻丝刀，从而提升攻丝的准确性和质量。

同时可以防止楔入刀口，滑动进行攻丝。

4.确保攻丝时刀具接触工件表面的玻璃面。

检查攻丝刀是否处于正确的位置，确保攻丝的深度和大小达到要求。

5.在攻丝过程中，一定要注意切削液、切屑等对环境的污染。

6.最后，将攻丝刀擦拭干净，存放在干燥通风处。

套螺纹是将工件上已有的成型螺纹移除，用小直径的螺丝重新套上，实现螺丝的连接。

下面是套螺纹的工艺要点：1.选择合适套螺纹的工具和设备，以及选择合适的工作空间进行套螺纹操作。

应保持足够的光线和空气流通，以便于观察操作区域，避免粉尘污染。

2. 熟悉套螺纹的工艺流程和要点。

通常情况下，首先要打磨被套螺纹的区域，然后选择合适的套螺纹工具，进行套螺纹操作。

3.在进行套螺纹时，要注意放置套螺纹工具是否准确，并要确保操作时工具的位置准确、牢固。

4.操作套螺纹工具时，要从细小的螺钉重新开始套螺纹。

也许会要对螺丝进行弯曲，以便顺利地组装螺丝，确保套螺纹的速度和质量。

5.在套螺纹时，一定要遵循操作规范和安全操作要求，切记不要因粗心大意而损坏工件或夹具。

总之，攻螺纹和套螺纹都是机械制造中常用的工艺，需要按照标准操作规程来处理。

在工具选择、工作环境、操作规范和安全注意事项等方面，都需要认真对待。

只有这样，才能保证工件质量可靠，顺利地完成加工过程。

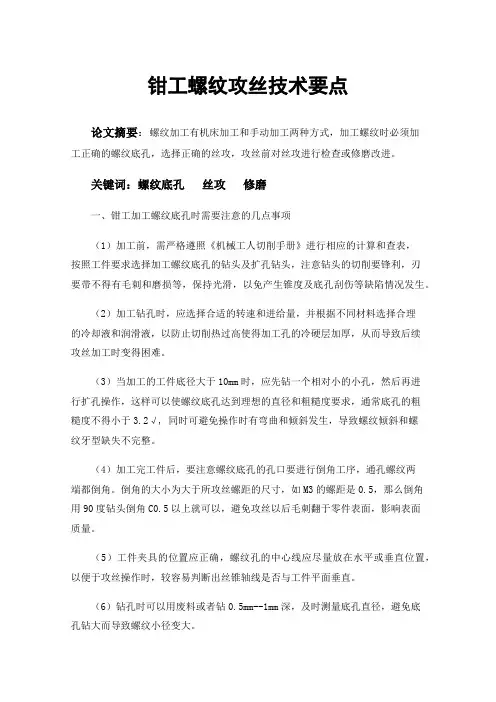

钳工螺纹攻丝技术要点论文摘要：螺纹加工有机床加工和手动加工两种方式，加工螺纹时必须加工正确的螺纹底孔，选择正确的丝攻，攻丝前对丝攻进行检查或修磨改进。

关键词：螺纹底孔丝攻修磨一、钳工加工螺纹底孔时需要注意的几点事项（1）加工前，需严格遵照《机械工人切削手册》进行相应的计算和查表，按照工件要求选择加工螺纹底孔的钻头及扩孔钻头，注意钻头的切削要锋利，刃要带不得有毛刺和磨损等，保持光滑，以免产生锥度及底孔刮伤等缺陷情况发生。

（2）加工钻孔时，应选择合适的转速和进给量，并根据不同材料选择合理的冷却液和润滑液，以防止切削热过高使得加工孔的冷硬层加厚，从而导致后续攻丝加工时变得困难。

（3）当加工的工件底径大于10mm时，应先钻一个相对小的小孔，然后再进行扩孔操作，这样可以使螺纹底孔达到理想的直径和粗糙度要求，通常底孔的粗糙度不得小于3.2√, 同时可避免操作时有弯曲和倾斜发生，导致螺纹倾斜和螺纹牙型缺失不完整。

（4）加工完工件后，要注意螺纹底孔的孔口要进行倒角工序，通孔螺纹两端都倒角。

倒角的大小为大于所攻丝螺距的尺寸，如M3的螺距是0.5，那么倒角用90度钻头倒角C0.5以上就可以，避免攻丝以后毛刺翻于零件表面，影响表面质量。

（5）工件夹具的位置应正确，螺纹孔的中心线应尽量放在水平或垂直位置，以便于攻丝操作时，较容易判断出丝锥轴线是否与工件平面垂直。

（6）钻孔时可以用废料或者钻0.5mm--1mm深，及时测量底孔直径，避免底孔钻大而导致螺纹小径变大。

二在加工时，钳工丝攻本身的质量将直接影响螺纹孔的加工质量，因而加工前选用丝攻时，要注意观察以下几点：（1）观察丝攻的螺纹表面与容屑槽是否光滑。

如果出现切屑瘤、粘屑或铁锈腐蚀，应予以清除，以免妨碍加工工件时切屑的排出。

丝攻的齿形和切屑部分应锋利，不得有刃部裂痕、毛刺、碳损伤等。

否则，在加工切削过程中，切屑会粘附上面并损坏螺孔的表面粗糙度。

（2）注意手用丝攻的方头夹紧部位磨损后，应打磨至较小尺寸，以防止在攻丝过程中夹紧失败，发生打滑情况。

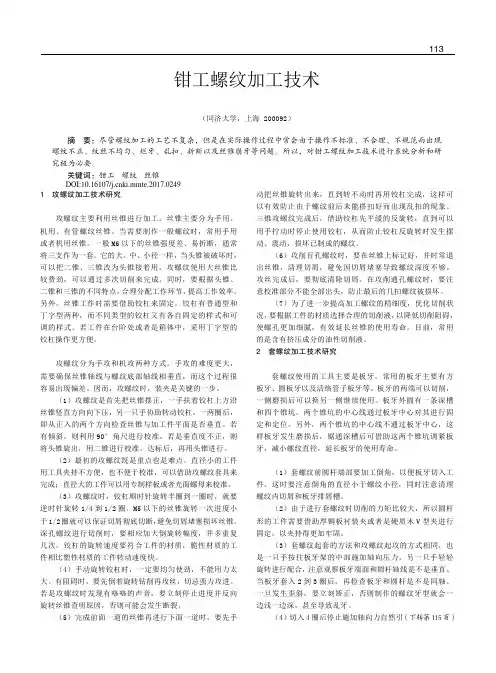

1　攻螺纹加工技术研究1.1　攻螺纹的工具攻螺纹主要利用丝锥进行加工。

丝锥主要分为手用、机用、有管螺纹丝锥。

当需要制作一般螺纹时，常用手用或者机用丝锥。

一般M6以下的丝锥强度差、易折断，通常将三支作为一套。

它的大、中、小径一样，当头锥被破坏时，可以把二锥、三锥改为头锥接着用。

攻螺纹使用大丝锥比较费劲，可以通过多次切削来完成。

同时，要根据头锥、二锥和三锥的不同特点，合理分配工作环节，提高工作效率。

另外，丝锥工作时需要借助铰杠来固定。

铰杠有普通型和丁字型两种，而不同类型的铰杠又有各自固定的样式和可调的样式。

若工件在台阶处或者是箱体中，采用丁字型的铰杠操作更方便。

1.2　攻螺纹的操作方法攻螺纹分为手攻和机攻两种方式。

手攻的难度更大，需要确保丝锥轴线与螺纹底部轴线相垂直，而这个过程很容易出现偏差。

因而，攻螺纹时，装夹是关键的一步。

（1）攻螺纹是首先把丝锥摆正，一手扶着铰杠上方沿丝锥竖直方向向下压，另一只手协助转动铰杠。

一两圈后，即从正入的两个方向检查丝锥与加工件平面是否垂直。

若有倾斜，则利用90°角尺进行校准。

若是垂直度不正，则将头锥旋出，用二锥进行校准。

达标后，再用头锥进行。

（2）最初的攻螺纹既是重点也是难点。

直径小的工件用工具夹持不方便，也不便于校准，可以借助攻螺纹套具来完成；直径大的工件可以用专制样板或者光面螺母来校准。

（3）攻螺纹时，铰杠顺时针旋转半圈到一圈时，就要逆时针旋转1/4到1/2圈。

M5以下的丝锥旋转一次进度小于1/2圈就可以保证切屑彻底切断，避免切屑堵塞损坏丝锥。

深孔螺纹进行切削时，要相应加大倒旋转幅度，并多重复几次。

铰杠的旋转速度要符合工件的材质，脆性材质的工件相比塑性材质的工件转动速度快。

（4）手动旋转铰杠时，一定要均匀使劲，不能用力太大。

有阻碍时，要先倒着旋转钻削再攻丝，切忌蛮力攻进。

若是攻螺纹时发现有咯咯的声音，要立刻停止进度并反向旋转丝锥查明原因，否则可能会发生断裂。

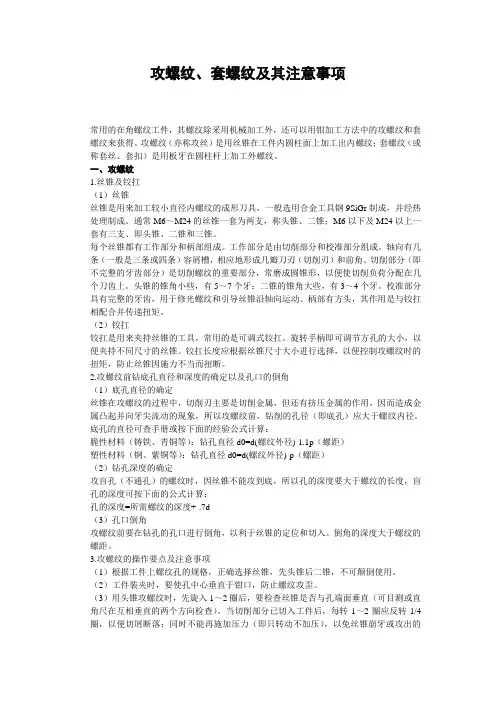

攻螺纹、套螺纹及其注意事项常用的在角螺纹工件，其螺纹除采用机械加工外，还可以用钳加工方法中的攻螺纹和套螺纹来获得。

攻螺纹（亦称攻丝）是用丝锥在工件内圆柱面上加工出内螺纹；套螺纹（或称套丝、套扣）是用板牙在圆柱杆上加工外螺纹。

一、攻螺纹1.丝锥及铰扛（1）丝锥丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr制成，并经热处理制成。

通常M6～M24的丝锥一套为两支，称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。

每个丝锥都有工作部分和柄部组成。

工作部分是由切削部分和校准部分组成。

轴向有几条（一般是三条或四条）容屑槽，相应地形成几瓣刀刃（切削刃）和前角。

切削部分（即不完整的牙齿部分）是切削螺纹的重要部分，常磨成圆锥形，以便使切削负荷分配在几个刀齿上。

头锥的锥角小些，有5～7个牙；二锥的锥角大些，有3～4个牙。

校准部分具有完整的牙齿，用于修光螺纹和引导丝锥沿轴向运动。

柄部有方头，其作用是与铰扛相配合并传递扭矩。

（2）铰扛铰扛是用来夹持丝锥的工具，常用的是可调式铰扛。

旋转手柄即可调节方孔的大小，以便夹持不同尺寸的丝锥。

铰扛长度应根据丝锥尺寸大小进行选择，以便控制攻螺纹时的扭矩，防止丝锥因施力不当而扭断。

2.攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+-.7d（3）孔口倒角攻螺纹前要在钻孔的孔口进行倒角，以利于丝锥的定位和切入。

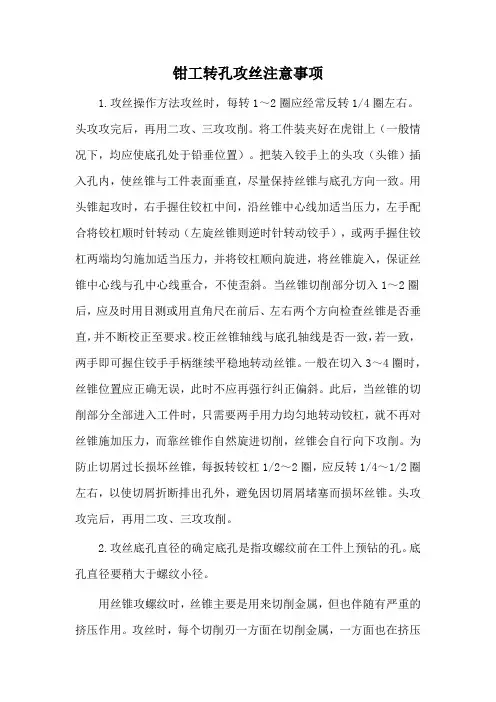

钳工转孔攻丝注意事项1.攻丝操作方法攻丝时，每转1～2圈应经常反转1/4圈左右。

头攻攻完后，再用二攻、三攻攻削。

将工件装夹好在虎钳上（一般情况下，均应使底孔处于铅垂位置）。

把装入铰手上的头攻（头锥）插入孔内，使丝锥与工件表面垂直，尽量保持丝锥与底孔方向一致。

用头锥起攻时，右手握住铰杠中间，沿丝锥中心线加适当压力，左手配合将铰杠顺时针转动（左旋丝锥则逆时针转动铰手），或两手握住铰杠两端均匀施加适当压力，并将铰杠顺向旋进，将丝锥旋入，保证丝锥中心线与孔中心线重合，不使歪斜。

当丝锥切削部分切入1～2圈后，应及时用目测或用直角尺在前后、左右两个方向检查丝锥是否垂直，并不断校正至要求。

校正丝锥轴线与底孔轴线是否一致，若一致，两手即可握住铰手手柄继续平稳地转动丝锥。

一般在切入3～4圈时，丝锥位置应正确无误，此时不应再强行纠正偏斜。

此后，当丝锥的切削部分全部进入工件时，只需要两手用力均匀地转动铰杠，就不再对丝锥施加压力，而靠丝锥作自然旋进切削，丝锥会自行向下攻削。

为防止切屑过长损坏丝锥，每扳转铰杠1/2～2圈，应反转1/4～1/2圈左右，以使切屑折断排出孔外，避免因切屑屑堵塞而损坏丝锥。

头攻攻完后，再用二攻、三攻攻削。

2.攻丝底孔直径的确定底孔是指攻螺纹前在工件上预钻的孔。

底孔直径要稍大于螺纹小径。

用丝锥攻螺纹时，丝锥主要是用来切削金属，但也伴随有严重的挤压作用。

攻丝时，每个切削刃一方面在切削金属，一方面也在挤压金属，因而会产生金属凸起并向牙尖流动的现象，这一现象对于韧性材料尤为显著，工件材料塑性越好，挤压变形越显著，从而使攻丝后螺纹孔小径小于原底孔直径。

若攻丝前钻孔直径与螺孔小径相同，则攻丝时因挤压变形作用，使螺纹牙顶与丝锥牙底之间没有足够的容屑空间，被丝锥挤出的金属会卡住丝锥甚至将其折断，此现象在攻塑性较好材料时更为严重。

因此攻丝底孔直径应比螺纹小径略大，这样，挤出的金属流向牙尖正好形成完整螺纹，又不易卡住丝锥。

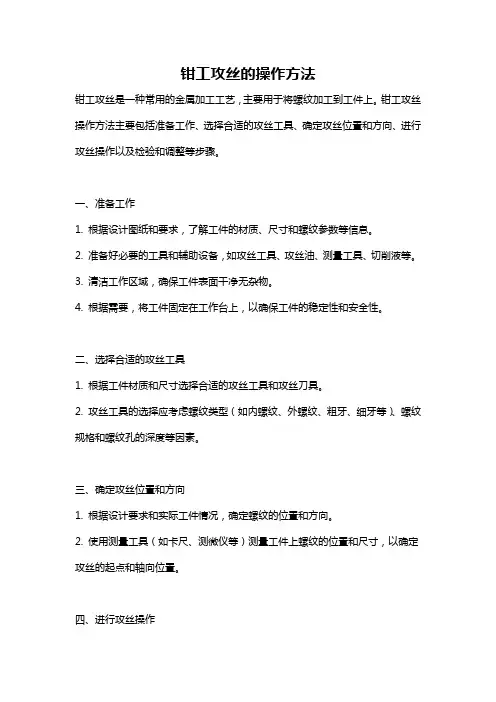

钳工攻丝的操作方法钳工攻丝是一种常用的金属加工工艺，主要用于将螺纹加工到工件上。

钳工攻丝操作方法主要包括准备工作、选择合适的攻丝工具、确定攻丝位置和方向、进行攻丝操作以及检验和调整等步骤。

一、准备工作1. 根据设计图纸和要求，了解工件的材质、尺寸和螺纹参数等信息。

2. 准备好必要的工具和辅助设备，如攻丝工具、攻丝油、测量工具、切削液等。

3. 清洁工作区域，确保工件表面干净无杂物。

4. 根据需要，将工件固定在工作台上，以确保工件的稳定性和安全性。

二、选择合适的攻丝工具1. 根据工件材质和尺寸选择合适的攻丝工具和攻丝刀具。

2. 攻丝工具的选择应考虑螺纹类型（如内螺纹、外螺纹、粗牙、细牙等）、螺纹规格和螺纹孔的深度等因素。

三、确定攻丝位置和方向1. 根据设计要求和实际工件情况，确定螺纹的位置和方向。

2. 使用测量工具（如卡尺、测微仪等）测量工件上螺纹的位置和尺寸，以确定攻丝的起点和轴向位置。

四、进行攻丝操作1. 使用合适的工具将攻丝工具固定在攻丝夹具上，并保证夹具的稳定性。

2. 使用适当的攻丝油润滑攻丝切削区域，以降低切削力并提高切削效果。

3. 使用适当的切削速度和进给量，开始攻丝操作。

在进行攻丝操作时，要保持稳定的切削力和切削速度。

4. 根据螺纹规格的要求和攻丝工具的特点，选择适当的攻丝方法，如单程攻丝、多程攻丝等。

5. 根据攻丝工具的特点和攻丝孔的深度，注意及时清理切屑，以确保良好的切削效果和工件质量。

五、检验和调整1. 攻丝操作完成后，使用测量工具对螺纹进行检验。

检查螺纹的直径、深度、螺距、精度等是否符合设计要求和标准规范。

2. 如有必要，根据检验结果调整攻丝工具或重新进行攻丝操作，直到螺纹满足要求为止。

钳工攻丝操作的关键是在准备工作、选择工具、确定位置、进行操作和检验调整过程中保持精确和稳定。

只有合理且正确地执行这些步骤，才能确保螺纹加工的质量和精度，提高工作效率和生产效益。

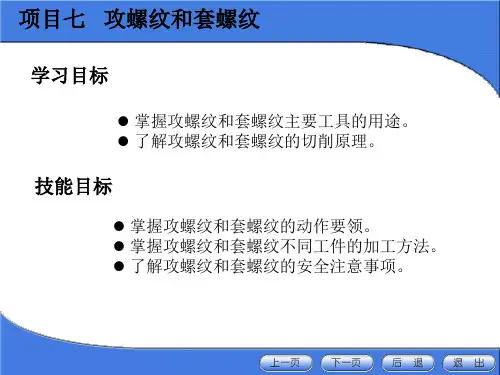

攻螺纹和套螺纹模块五攻螺纹和套螺纹章要求: 本1. 熟悉螺纹加工中常用工具及其使用方法; 2. 掌握螺纹加工前的工艺计算;3. 掌握攻螺纹和套螺纹的基本操作;4. 能对加工质量进行分析。

本章难点:1. 螺纹加工前的工艺计算;2. 攻螺纹和套螺纹的基本操作过程。

认识项目项目一攻螺纹螺纹加工的方法多种多样，一般比较精密的螺纹都需要在车床上加工，而钳工只能加工三角螺纹(米制三角螺纹、英制三角螺纹、管螺纹)，其加工方法是攻螺纹和套螺纹。

用丝锥在工件孔中切削出内螺纹的加工方法，称为攻螺纹。

其操作方便，生产效率高，工件互换性好，可以加工车削无法完成的小直径内螺纹，一、攻螺纹用工具1(丝锥丝锥也称丝攻，是一种加工内螺纹的刀具，常用高速钢、碳素工具钢或合金工具钢制成。

113钳工工艺与技能训练因其制造简单，使用方便，所以应用很广泛。

(1)丝锥的结构:丝锥由柄部和工作部分组成，如图 5-1 所示。

L1 L2 方榫工作部分柄部容屑槽图 5-1 丝锥柄部是攻螺纹时被夹持的部分，起传递扭矩的作用。

工作部分包括切削部分 L1 和校准部分 L2。

其中，切削部分磨出锥角，起切削作用;校准部分具有完整的齿型，用来修光和校准已切出的螺纹，并引导丝锥沿轴向前进。

(2)丝锥的主要几何参数:γ 1)前角 :丝锥的工作部分沿轴向开有几条容屑槽，这些容屑槽形成了切削刃和前 0γ γ 角。

一般 ,8?,10?，为了适用于不同的材料，可以在必要时作适当增减，如表 5-1 所 0 0示。

表 5-1 丝锥前角的选择工件材料铸青铜铸铁硬钢黄铜中碳钢低碳钢不锈钢铝合金γ 前角 0? 5? 5? 10? 10? 15? 15?, 20? 20?, 30? 02)后角α :铰刀后角一般为 6?,8?，校准部分的后角为零度。

03)容屑槽:M8 以下的丝锥一般为三条容屑槽，M8,M12 的丝锥有三条也有四条的， M12 以上的丝锥多为四条容屑槽。

标准丝锥一般都是直槽，以便于制造和刃磨。

钳工技能与训练第六章攻、套螺纹攻、套螺纹1．掌握攻、套螺纹的正确操作要求。

2．了解攻、套螺纹的一些相关知识。

第一节攻螺纹用丝锥加工内螺纹的方法叫攻丝（又叫攻螺纹）。

它是应用最广泛的一种内螺纹加工方法，对于小尺寸的内螺纹，攻螺纹几乎是唯一的加工方法。

一、攻螺纹工具攻螺纹的工具有丝锥和绞杠，绞杠又分固定绞杠（图6－1a）和活络绞杠（图6－1b）两种。

丝锥是攻丝的专用刀具。

它由工作部分和柄部构成，如图6－1所示。

柄部装入铰杠传递扭矩，便于攻丝。

工作部分由切削，校准两部分组成。

对于M6～M24的手用丝锥通常制成两支一套，称为头锥和二锥。

它们的主要区别在于切削部分的锥度不同。

对于M6或大于M24的一般制成三支一套，分别称为头锥、二锥和三锥。

主要是小直径丝锥强度小，容易折断；大直径丝锥切削余量大，需要分多次切削。

丝锥校准部分的作用主要用于引导丝锥和校准螺纹牙形。

图6—1丝锥和绞杠二、攻螺纹前底孔直径与深度的计算攻丝操作攻丝前需要钻底孔。

由于攻丝时丝锥的切削刃除对金属有切削作用外，对工件材料还产生挤压作用。

挤压结果，可能造成丝锥被挤住，发生崩刃、折断及工件乱扣现象，所以要根据不同材料首先确定螺纹底孔的直径（即钻底孔所用钻头的直径）和深度，对此可查有关手册或按下列经验公式计算：脆性材料（如铸铁、青铜等）：底孔直径Do=螺纹大径D－（1.05～1.10）×螺距P韧性材料（如钢、紫铜等）：底孔直径Do＝螺纹大径D－螺距P攻盲孔（即不通孔）螺纹时，因丝锥不能攻到底，所以钻孔底深度要大于螺纹长度，即：底孔深度L＝螺纹的有效长度L＋0.7×螺纹大径D钻削底孔时，要对孔口进行倒角，其倒角尺寸一般为(1~1.5)螺距P×45o。

若是通孔两端均要倒角。

倒角有利于丝锥开始切削时切入，且可避免孔口螺纹牙齿崩裂。

三、攻螺纹方法被加工的工件装夹要正，一般情况下，应将工件需要攻螺纹的一面，置于水平或垂直的位置。

一攻螺纹与套螺纹的定义用丝锥在工件孔中切削出内螺纹的加工方法为攻螺纹（俗称攻丝）；用板牙在圆棒上切除外螺纹的生产方法称为套螺纹（俗称套扣）。

二攻螺纹与套螺纹所需工具1·攻螺纹工具：丝锥、丝锥的工作部分包括切削部分和校准部分。

手用丝锥一般由两支组成一套，分为头锥和二锥。

两支丝锥的外径、中径和内径均相等，只是切削部分的长短和锥角不同。

头锥较长，锥角较小，约有6个不完整的齿，以便切入。

二锥短些，锥角大些，不完整的齿约为2个。

注明：丝锥有手用丝锥和机用丝锥。

区别：机用丝锥通常是指高速钢磨牙丝锥，适用于在机床上攻丝；手用丝锥是指碳素工具或合金工具钢滚牙（或切牙）丝锥，适用于手工攻丝。

但在生产中，两者也可互换使用。

平时用用是可以互换的，但在有些时候就就不这么可以，有两种情况要注意：1、一般来说机用丝锥的材料上好一些。

所以如果有加工质量及硬度要求的最好用机用的。

2、如果攻丝在M2以下的，最好选择材料好的手用。

采用手工丝锥比较好，采用机用丝锥一次成功攻丝时切削量大，加上如果材料韧性较大，容易扭断丝锥，而采用手工丝锥是二次攻完，每次的切削量相对较小而且攻丝精度较高，因此采用手工丝锥较好。

丝锥绞杠、铰杠是扳转丝锥的工具。

常用的是可调节式，以便夹持各种不同尺寸的丝锥。

保险夹头、2·套螺纹工具：板牙、板牙绞杠三攻螺纹与套螺纹加工方法简要步骤（今日介绍攻螺纹！）攻螺纹是钳工金属切削中的重要内容之一，包括划线、钻孔、攻螺纹等环节。

攻螺纹只能加工三角形螺纹，属连接螺纹，用于两件或多件结构件的连接。

螺纹的加工质量直接影响到构建的装配质量效果，所以实习教学非常重视攻螺纹各环节的教学。

1、划孔位线划线时，钻孔是攻螺纹的基础。

划线准确，孔位尺寸就能得到保证。

划线前，首先要看懂图样和工艺要求，明确工作任务。

然后，清理划线表面，涂上酒精溶液，选择好划线基准。

选择划线基准时，尽可能使划线基准和设计基准重合，采用划线盘对毛坯进行划线，已加工好的表面则采用高度游标尺进行划线。

攻螺纹套螺纹及其注意事项常用的在角螺纹工件，其螺纹除采用机械加工外，还可以用钳加工方法中的攻螺纹和套螺纹来获得。

攻螺纹（亦称攻丝）是用丝锥在工件内圆柱面上加工出内螺纹；套螺纹（或称套丝、套扣）是用板牙在圆柱杆上加工外螺纹。

一、攻螺纹1. 丝锥及铰扛（1）丝锥丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr 制成，并经热处理制成。

通常ML M24的丝锥一套为两支，称头锥、二锥；M6 以下及M24以上一套有三支、即头锥、二锥和三锥。

每个丝锥都有工作部分和柄部组成。

工作部分是由切削部分和校准部分组成。

轴向有几条（一般是三条或四条）容屑槽，相应地形成几瓣刀刃（切削刃）和前角。

切削部分（即不完整的牙齿部分）是切削螺纹的重要部分，常磨成圆锥形，以便使切削负荷分配在几个刀齿上。

头锥的锥角小些，有5〜7个牙；二锥的锥角大些，有3〜4个牙。

校准部分具有完整的牙齿，用于修光螺纹和引导丝锥沿轴向运动。

柄部有方头，其作用是与铰扛相配合并传递扭矩。

（2）铰扛铰扛是用来夹持丝锥的工具，常用的是可调式铰扛。

旋转手柄即可调节方孔的大小，以便夹持不同尺寸的丝锥。

铰扛长度应根据丝锥尺寸大小进行选择，以便控制攻螺纹时的扭矩，防止丝锥因施力不当而扭断。

2. 攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径dO=d（螺纹外径）-1.1p （螺距）塑性材料（钢、紫铜等）：钻孔直径dO=d（螺纹外径）-p （螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+-.7d（3）孔口倒角攻螺纹前要在钻孔的孔口进行倒角，以利于丝锥的定位和切入。
