xxxxxxxxxxxxxxxxx学校实习教学课题授课教案组织教学师生问好、集合、点名、检查学生着装、安定学生情绪。
导入新课授课攻螺纹和套螺纹螺纹连接是机械连接方法中最常见的一种可拆卸的连接方法。
用丝锥在孔中切削出内螺纹称为攻螺纹；用板牙在圆杆上切削出外螺纹称为套螺纹。

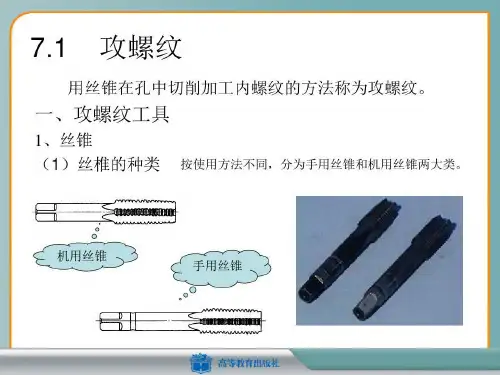

一、攻螺纹：1、工具：（1）、丝锥：是加工内螺纹的工具，用工具钢或者高速钢制成，并经热处理淬火硬化。
它由切削部分，校准部分及柄部组成。
分类：①、工螺纹种类的不同可分为：普通三角螺纹：其中M6-M24的二支一套，大于M24和小于M6的为三支一套。
圆柱管螺纹：两支一套。
圆锥管螺纹：大小尺寸均为单只。
②、工方法可分为：手动丝锥：一般二只或三只一套。
机用丝锥：一般以支一套.（2）、铰杠：用来夹持丝锥的工具。
有普通铰杠和丁字形铰杠两类。
丁字形铰杠用来加工工件凸台傍的螺孔或机体内部的螺孔。
各类铰杠又有固定式和活络式两种。
固定式铰杠常用在攻M5以下的螺孔，活络式铰杠可以调节分孔尺寸。
铰杠长度可以根据丝锥大小来选择，以便控制一定的转矩。
使用时可省力、方便、合适。
2、螺纹底孔直径的确定：（1）普通螺纹底孔直径的经验公式：脆性材料：D底=D-1.05P韧性材料：D底=D-P式中：D底——底孔直径（mm）D——螺纹大径（mm）P——螺距（mm）（2）英制螺纹底孔的经验公式：脆性材料：D底=25（D-1/n）韧性材料：D底=25（D-1/n）+(0.2-0.3)式中：D底——底孔直径（mm）D——螺纹大径（mm）N——每英寸牙数（3）、不通孔螺纹的钻孔深度：钻不通孔螺纹底孔时，由于丝锥的切削的切削部分不能攻出完整的螺纹，所以钻孔深度至少要等于需要的螺纹深度加上螺纹切削部分的长度。
这段长度大约等于螺纹大径的0.7倍。
即：L=l+0.7DL ：钻孔深度（mm）I.：需要的螺纹深度（mm）D ：螺纹大径（mm）3、螺纹的方法：（1）、划线，钻底孔。
（2）、孔口倒角。

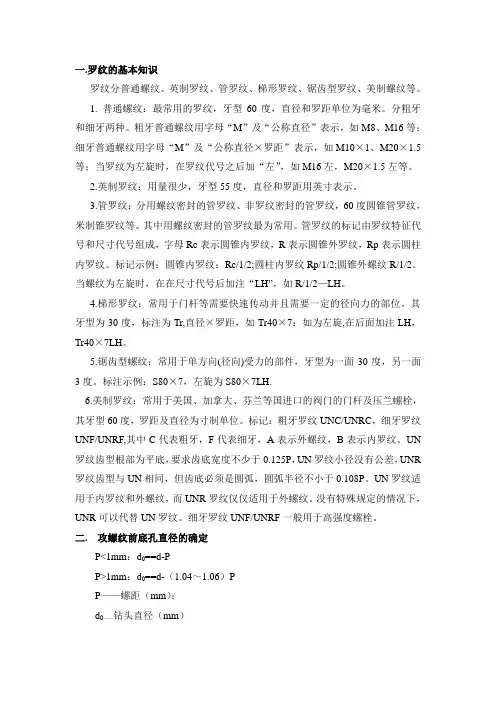

一.罗纹的基本知识罗纹分普通螺纹、英制罗纹、管罗纹、梯形罗纹、锯齿型罗纹、美制螺纹等。
1. 普通螺纹：最常用的罗纹，牙型60度，直径和罗距单位为毫米。
分粗牙和细牙两种。
粗牙普通螺纹用字母“M”及“公称直径”表示，如M8、M16等；细牙普通螺纹用字母“M”及“公称直径×罗距”表示，如M10×1、M20×1.5等；当罗纹为左旋时，在罗纹代号之后加“左”，如M16左，M20×1.5左等。
2.英制罗纹：用量很少，牙型55度，直径和罗距用英寸表示。
3.管罗纹：分用螺纹密封的管罗纹、非罗纹密封的管罗纹，60度圆锥管罗纹，米制锥罗纹等。
其中用螺纹密封的管罗纹最为常用。
管罗纹的标记由罗纹特征代号和尺寸代号组成，字母Rc表示圆锥内罗纹，R表示圆锥外罗纹，Rp表示圆柱内罗纹。
标记示例：圆锥内罗纹：Rc/1/2;圆柱内罗纹Rp/1/2;圆锥外螺纹R/1/2。
当螺纹为左旋时，在在尺寸代号后加注“LH”，如R/1/2—LH。
4.梯形罗纹：常用于门杆等需要快速传动并且需要一定的径向力的部位。
其牙型为30度，标注为Tr,直径×罗距，如Tr40×7：如为左旋,在后面加注LH，Tr40×7LH。
5.锯齿型螺纹：常用于单方向(径向)受力的部件，牙型为一面30度，另一面3度。
标注示例：S80×7，左旋为S80×7LH.6.美制罗纹：常用于美国、加拿大、芬兰等国进口的阀门的门杆及压兰螺栓，其牙型60度，罗距及直径为寸制单位。
标记：粗牙罗纹UNC/UNRC，细牙罗纹UNF/UNRF,其中C代表粗牙，F代表细牙，A表示外螺纹，B表示内罗纹。
UN 罗纹齿型根部为平底，要求齿底宽度不少于0.125P，UN罗纹小径没有公差，UNR 罗纹齿型与UN相同，但齿底必须是圆弧，圆弧半径不小于0.108P。
UN罗纹适用于内罗纹和外螺纹，而UNR罗纹仅仅适用于外螺纹。
