动态电路分析
典例精讲
类型1滑动变阻器滑片移动引起的动态电路分析
如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P从右向左移动时，试判断电路中各物理
量的变化情况.
第一步判断电路中各元件的连接情况：R1与R
2____联.
第二步
判断电表的测量对象：测量通过____
的电流；测量____
两端的电压；测___两端的电压.
第三步判断滑片移动时相关物理量的变化情况(选填“增大”“减小”或“不变”)：
(1)电阻变化：R
2接入电路中的阻值____，电路中的总电阻____；
(2)电流变化：由欧姆定律U
I
R可知，电路中的电流____
，的示数____；
(3)电压变化：由欧姆定律U
I
R得U＝IR，可知R1两端电压___；电源电压不变，故R
2两端的电压____；
的示数____
；的示数____；
(4)电功率变化：由电功率的表达式P＝UI＝2U
R可知：R1消耗的电功率____，电路消耗的总功率____；(5)与的示数的比值____．与示数的差值____.示数变化量ΔU
1与示数变化量ΔU
2的关系
是ΔU1____ΔU
2(选填“>”“<”或“=”).
类型2开关通断引起的动态电路分析
如图所示电路，电源电压为U且保持不变，若只闭合开关S2，再只闭合开关S
1，S
3，回答以下问题：
(1)只闭合开关S
2时：
①第一步确定开关闭合后电路的连接情况：
R
1与R
2____联，测量通过____的电流，测量____两端的电压；②第二步
分析电表示数：示数____
，示数____，电路消耗总功率____.
(2)只闭合开关S
1，S
3，断开开关S
2时：
①第一步确定开关闭合后电路的连接情况：
R
1与R
2____联，测量通过____的电流，测量____两端的电压；
②第二步
分析电表示数：示数____
，示数____；电路消耗总功率____.
③第三步分析物理量的变化：
示数____
，示数____，电路消耗总功率____
．
与的比值：____.
(3)若在如图所示电路中，电阻R
第 1 页 共 6 页 中考物理总复习《动态电路分析》专项测试题(附带答案)
学校:___________班级：___________姓名：___________考号：___________
类型1 滑动变阻器滑片移动引起的动态电路分析
1. 如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中( )
第1题图
A. 电流表示数减小，小灯泡变暗
B. 电压表示数增大，小灯泡变亮
C. 电压表示数与电流表示数的比值减小，小灯泡变亮
D. 电压表示数与电流表示数的比值不变，小灯泡变亮
2. 在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是( )
第2题图
A. 电压表的示数减小
B. 电流表的示数减小
C. 电流表的示数减小
D. 滑动变阻器R2消耗的电功率变大
3. 如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是( )
第3题图
A. 电流表示数变小，电压表示数变小
B. 电流表示数变大，电压表示数变小
C. 电流表示数变大，小灯泡亮度变亮
D. 电流表示数变大，小灯泡亮度变暗
4. 如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过 第 2 页 共 6 页 程中，下列关于电流表和电压表示数变化的说法正确的是( )
第4题图
A. 电流表示数变小，电压表示数变大
B. 电流表示数变小，电压表示数不变
C. 电流表示数变大，电压表示数变小
D. 电流表示数变大，电压表示数不变
5. 在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是( )
第5题图
A. 电流表示数减小，电压表示数增大
B. 电流表示数减小，电压表示数不变

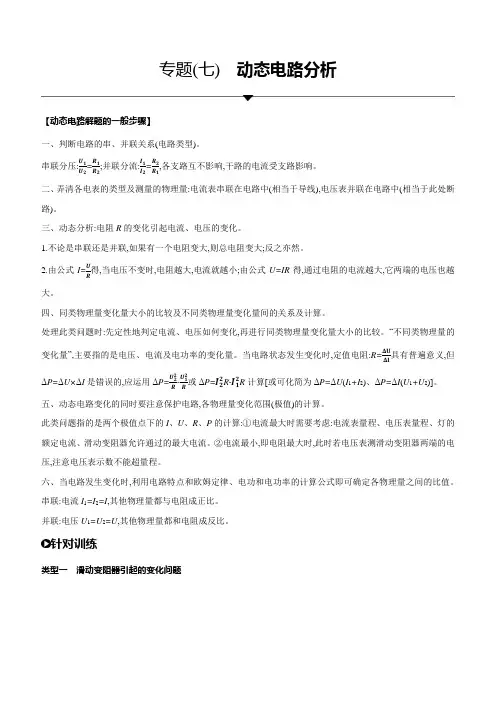

专题(七) 动态电路分析
【动态电路解题的一般步骤】
一、判断电路的串、并联关系(电路类型)。
串联分压:𝑼𝟏𝑼𝟐=𝑹𝟏𝑹𝟐;并联分流:𝑰𝟏𝑰𝟐=𝑹𝟐𝑹𝟏,各支路互不影响,干路的电流受支路影响。
二、弄清各电表的类型及测量的物理量:电流表串联在电路中(相当于导线),电压表并联在电路中(相当于此处断路)。
三、动态分析:电阻R的变化引起电流、电压的变化。
1.不论是串联还是并联,如果有一个电阻变大,则总电阻变大;反之亦然。
2.由公式I=𝑼𝑹得,当电压不变时,电阻越大,电流就越小;由公式U=IR得,通过电阻的电流越大,它两端的电压也越大。
四、同类物理量变化量大小的比较及不同类物理量变化量间的关系及计算。
处理此类问题时:先定性地判定电流、电压如何变化,再进行同类物理量变化量大小的比较。“不同类物理量的变化量”,主要指的是电压、电流及电功率的变化量。当电路状态发生变化时,定值电阻:R=𝚫𝐔𝚫𝐈具有普遍意义,但ΔP=ΔU×ΔI是错误的,应运用ΔP=𝑼𝟐𝟐𝑹-𝑼𝟏𝟐𝑹或ΔP=𝑰𝟐𝟐R-𝑰𝟏𝟐R计算[或可化简为ΔP=ΔU(I1+I2)、ΔP=ΔI(U1+U2)]。
五、动态电路变化的同时要注意保护电路,各物理量变化范围(极值)的计算。
此类问题指的是两个极值点下的I、U、R、P的计算:①电流最大时需要考虑:电流表量程、电压表量程、灯的额定电流、滑动变阻器允许通过的最大电流。②电流最小,即电阻最大时,此时若电压表测滑动变阻器两端的电压,注意电压表示数不能超量程。
六、当电路发生变化时,利用电路特点和欧姆定律、电功和电功率的计算公式即可确定各物理量之间的比值。
串联:电流I1=I2=I,其他物理量都与电阻成正比。
并联:电压U1=U2=U,其他物理量都和电阻成反比。
针对训练
类型一 滑动变阻器引起的变化问题
一、串联电路
1.如图ZT7-1所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A示数
1 微专题三 动态电路分析
探讨我省近5年中考真题可知,动态电路分析属于高频考点,多出现在选择题或计算题中。从引起电路动态改变的缘由来看,有开关接入状态改变、滑动变阻器接入电阻大小改变、传感器相关量改变引起电阻改变、电路故障引起电路状态改变等类型;从试题分析来看,有定性分析,也有定量分析( 如2015年安徽第17题 )。
1.由于滑动变阻器滑片的移动,引起电路中各物理量的改变。
( 1 )当滑动变阻器与定值电阻串联时,滑片的移动会引起电流和电压的改变,定性分析改变的一般思路( 电源电压不变 ):
滑动变阻器滑片移动时的电阻改变总电阻的改变电流的改变定值电阻两端的电压改变滑动变阻器两端电压的改变。
( 2 )对一条支路上有滑动变阻器的并联电路( 电源电压不变 ),按以下思路分析:
滑片移动时的电阻改变( 以支路上只含有滑动变阻器或支路上滑动变阻器与定值电阻串联两种状况为例 )本支路总电阻的改变滑动变阻器所在支路电流I支的改变电路中干路上电流的改变。
2.由于开关的闭合或断开所引起的动态电路的分析。
( 1 )分析开关在断开或闭合时,电路的连接发生怎样的改变,并画出等效电路图。
( 2 )分析电路发生改变后的电阻发生怎样的改变。
( 3 )在电源电压不变时,电路中的电流或部分电路两端的电压怎样改变。
3.半导体材料敏感电阻( 如光敏、气敏、压敏、热敏电阻等 )受光照、气体浓度、压力、温度的影响,电阻发生改变,从而引起电路中电表示数的改变。
2 针对训练
1.( 2024·长沙 )如图是小海设计的温度测量仪的电路,R1是定值电阻,R2是阻值随温度上升而减小的热敏电阻。当R2的温度随环境温度降低时( C )
A.电流表的示数增大
B.电压表V1的示数增大
C.电压表V2的示数增大
D.电压表V2的示数减小
2.( 2024·贵州铜仁 )如图所示,若电路中电源两端的电压保持不变,闭合开关S,当滑动变阻器的滑片P从b端向a端滑动的过程中( A )
