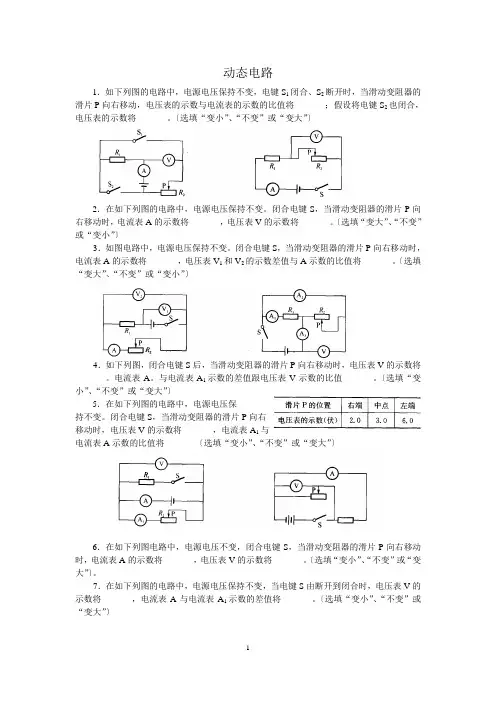

动态电路1．如下列图的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；假设将电键S2也闭合，电压表的示数将_______。
〔选填“变小”、“不变”或“变大”〕2．在如下列图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变大”、“不变”或“变小”〕3．如图电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。
〔选填“变大”、“不变”或“变小”〕4．如下列图，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。
电流表A。
与电流表A1示数的差值跟电压表V示数的比值_______。
〔选填“变小”、“不变”或“变大”〕5．在如下列图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______〔选填“变小”、“不变”或“变大”〕6．在如下列图电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变小”、“不变”或“变大”〕。
7．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。
〔选填“变小”、“不变”或“变大”〕8．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。
〔选填“变小”、“不变”或“变大”〕9．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
电路故障和动态电路分析专题一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
[变式训练题]如图3，当滑片P向左移动时，A表和V表将如何变化。
[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
[变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
图4 图5 图6 图7 2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化[例4]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？[变式训练题]如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化[例5]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
[变式训练题]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。
电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
图8 图9 图102．并联电路中电键的断开或闭合引起的变化[例6]在图10中，灯泡L1和灯泡L2是______联连接的。
初三物理动向电路专题知识精解一动向电路解析方法：（1〕确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。
（2〕确定各表测量对象：电压表只抱一个，电流表和谁串通。
（3〕电阻的变化情况：变阻器滑片的搬动以及断开〔或闭合〕电键，注意局部短路的情况。
（4〕各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。
在串通电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。
记忆方法：动向电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串通电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思虑靠大家二．定量计算：1.常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法---- 即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。
2.多开关的不相同状态引起的电路变化，主要表现为电路连接方式的改变，从而以致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；平时会有两到三种状态：简单电路、串通也许并联，判断清楚后，每种状态相当于一个简单的电路计算题。
经典例题动向专题种类一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.例 1. 如图 7 所示电路，将开关S 闭合，电流表的示数将；电压表的示数将.〔选填“变大〞、“变小“或〞不变“〕解析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，尔后依照欧姆定律判断.R1R1AR2R2V 1图 7V图 8针对练习：如图8 所示电路中，当开关S 断开时，电阻R和 R是联，开关 S 闭合后，电压表的示数将12〔选填〞变大“、〞变小“或〞不变“〕.例 2. 如图 9 所示电路中，灯泡L1和 L2是联，当开关S 断开时，电压表的示数将，电流表的示数将.〔选填“变大〞、“变小〞或“不变〞〕解析：明确开关断开和闭合时是什么样的电路. 电流表、电压表分别测的是哪局部的电流和电压。
九年级物理培优讲义---动态电路分析一、 第一种类型:滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化(一)．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例一、如图1,是典型的伏安法测电阻的实验电路图,当滑片P 向右移动时,请判断A 表和V 表的变化。
针对练习： (1)如图2,当滑片P 向左移动时,A 表示数 ，V 表示数(2)如图3,当滑片P 向左移动时,A 表示数 ，V 表示数 (3)在如图4所示电路中,当闭合开关后,滑动变阻器的滑动片P 向右移动时( )A.电流表示数变大,灯变暗B.电流表示数变小,灯变亮C.电压表示数不变,灯变亮D.电压表示数不变,灯变暗(4)在如图5所示电路中,当闭合开关后,滑动变阻器的滑动片P 向右移动时( )A.电压表示数变大,灯变暗B.电压表示数变小,灯变亮C.电流表示数变小,灯变亮D.电流表示数不变,灯变暗(二)、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化例二、如图6,当滑片P 向右移动时,A 1表、A 2表和V 表将如何变化？ 针对练习(5)如图7,当滑片P 向右移动时,A 1表、A 2表和V 表将如何变化？(6)如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P 向上移动时，下列判断正 确的是 ( )A ．三只电表的示数都变大B ．三只电表的示数都变小C ．电表A 1的示数变小，电表V 、A 2的示数都不变D ．电表A 1、A 2的示数都变小，电表V 的示数不变二、第二种类型:开关的断开或闭合引起电路中电学物理量的变化(一)、串联电路中开关的断开或闭合引起的变化例三、在如图9所示的电路中,将开关K 闭合,则电流表的示数将______,电压表的示数将________(均填“变大”、“变小”或“不变”)。
图1图2 图3 图4图图图图8针对练习(6)在如图10所示的电路中,当开关K断开时,电阻R1与R2是________联连接的。
1动 态 电 路 练 习第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例一：如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
分析方法：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。
针对练习：（1）如图2，当滑片P 向左移动时，A 表和V 表将如何变化（2）如图3，当滑片P 向左移动时，A 表和V 表将如何变化（3）在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗（4）在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）A ．电压表示数变大，灯变暗B ．电压表示数变小，灯变亮C ．电流表示数变小，灯变亮D ．电流表示数不变，灯变暗（二）并联电路中滑动变阻器的滑片P 的位置的变化引起的变化 例二：如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？分析方法：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
针对练习（5）如图7，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？图4 图3图2图1 图5 图62第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）串联电路中开关的断开或闭合引起的变化例三：在如图8所示的电路中，将开关K 闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
分析方法：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。
针对练习：（6）在如图9所示的电路中，当开关K 断开时，电阻R 1与R 2是________联连接的。
（2）向右移动时三表分别如何变化？
（3）根据电表示数分别求出：电源电压U 0= 伏：
电阻R 1= 欧；电阻R 2为0～ 欧.
分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的
变化.
针对练习：如图12所示，当滑动变阻器的滑片向右移动时，电流表的示数 ，电压表的示数 .（选
填“变大”、“变小”或“不变”）
2、并联电路中滑动变阻器的滑片P 的位置变化引起电流表电压表示数的变化.
例4.如图13所示，当滑动变阻器的滑片向右移动时电流表A 1的示数 ；A 2的示数 ；电压表的示
数 。
（填“变大”、“变小”或“不变”）
分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断
的再用电路的电流、电压、和电阻的关系判断。
针对练习：如图14所示，当滑动变阻器的滑片向左移动时，电流表A 1将 ；A 2将 ；电压表的示数
将 .（填“变大”、“变小”或“不变”）
例5如图15-35所示的电路，电源电压为12V 不变，R 1=8Ω，R 2是最大阻值为60Ω的变阻器。
求电压表和电流表的变化范围。
A
R 1
R 2
V
图12
A 2
V
R 1 R 2
A 1 图13
A 2
V
R 1
R 2
A 1
图14
V 1
V 2
A
R 1 R 2
图11
图15-35
例
6.如图9所示的电路中，电源电压恒定，R1=8Ω，R2=12Ω。
（1）S1、S2都断开时，电流表的示数为0.3A ，求电源电压。
（2）S1、S2都闭合时，电流表的示数为0.75A ，求R3的阻值。
课堂练习
1. 在图4所示的电路中，闭合开关S ，当滑片向右移动时，电压表和电流表示数的变化情况是（ ）
A.电压表和电流表均变大
B.电压表和电流表均变小
C.电压表变大，电流表变小
D.电压表变小，电流表变大
2如图2所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P 向右端移动,则( )
A.电压表的示数和电流表的示数都增大
B.电压表的示数和电流表的示数都减小
C.电流表的示数减小,电压表的示数增大
D.电流表的示数增大,电压表的示数减小
3．如图15-40所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是（ ）。
A ．V 1增大，V 2减小，A 减小
B ．V 1增大，V 2减小，A 增大
C ．V 1减小，V 2增大，A 增大
D ．V 1减小，V 2增大 A 减小
4．如图15-38所示的电路，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况分别是（ ）。
A ．变大，变大
B ．变小，变小
C ．变小，不变
D ．变大，不变
图15-40
图15-38
5．下列各图15-33中，滑动变阻器滑片P 移动时，电压表、电流表的示数各怎样变化：
若滑片P 向右移动： 若滑片P 向左移动： 若滑片P 向右移动： 电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ； 6．如图15-31所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（ ）。
A ．变小、变大、不变 B ．不变、变大、变小 C ．变大、变小、变小 D ．变大、变大、变大
注：串联电路中电压表示数的变化还可根据分压规律去判断：阻值变大的电阻其两端电压也随之变大。
7.如图所示的电路中，闭合开关后，若R1的滑片向右移动的过程中，电流表A （ ）、电流表A1（ ）、电流表A2（ ），电压表v （ ）（填“不变”“变大”或“变小”）
注：并联电路中，电压表的示数通常不变，各支路互相独立，互不影响。
8.如图6所示的电路中开关均闭合时，灯L 正常发光；若电源电压不变，当开关S2断开后，则（ ）
A. 灯L 变亮，电流表示数增大
B. 灯L 变亮，电流表示数减小
C. 灯L 的亮度不变，电流表示数增大
D. 灯L 的亮度不变，电流表示数减小
9.如图15-48所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将（ ）。
A ．不变
B ．增加到2A
C ．减少到1/2A
D ．增加到4A
图15-33
图15-31
图15-48
解答要点：按要求闭合或者断开开关，分清两种状态，分别根据电路规律和欧姆定律去判断，列出电表示数表达式，然后对比两种状态下的对应量，得出结论。
10．如下左图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。
补上后要求：闭合电键S ，当滑动变阻器的滑片P 向左移动时，电流表的示数减小。
11．如上右图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：闭合电键S 后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。
课后作业 1．在如图所示电路中，电源电压保持不变。
当电键S 由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。
2．如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A 的示数 ，电压表V 1的示数 ，电压表V 2的示数 。
（均选填“变大”、“变小”、“不变”）。
3．如上右图所示电路中，当电键S 由断开到闭合时，电流表的示数将 。
4．在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将 。
5．在下中图所示电路中，当电键S 断开时，电阻R 1和电阻R 2是 联连接的。
电键S 闭合时，电压表的示
数将 。
S R L V A R 1 R 2 V 1 A V 2 A
A
6．在上右图所示的电路中，电源电压不变。
当电键S由断开到闭合时，电压表V1的示数将，电压表V2的示数将。
7．如下左图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18伏，电流表示数的变化范围为0.4~0.6安，那么滑动变阻器的最大阻值是。
18．如下中图所示电路中，闭合电键S后，当滑动变阻器的滑片P向右移动时，电流表A的示数将。
8．如上右图，闭合电键S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数
范围是1.0~2.0安,电压表的示数范围是7.2~2.4伏,则电源电压为伏.
10．如图15-36所示的电路，电源电压为12V且保持不变。
R1=10Ω，R2是0～50Ω的变
阻器。
求当变阻器滑片移动时，电流表、电压表的示数变化范围。
11.如图15-51，当S闭合时，电流表的示数1.5A，电压表的示数为9V。
（1）求电源电压和R1的阻值；（2）当S断开时，电压表的示数为6V，电流表的示数为1A，R2的阻值是多大？
课堂小结
图15-36图15-51
R1
R2 V
R1
R2 S
V1
V2
P
S R
V
A。
