一种改进粒子滤波算法分析

粒子滤波算法综述粒子滤波算法（Particle Filter），又被称为蒙特卡洛滤波算法（Monte Carlo Filter），是一种递归贝叶斯滤波方法，用于估计动态系统中的状态。

相比于传统的滤波算法，如卡尔曼滤波算法，粒子滤波算法更适用于非线性、非高斯的系统模型。

粒子滤波算法的核心思想是通过一组样本（粒子）来表示整个状态空间的分布，并通过递归地重采样和更新这些粒子来逼近真实状态的后验概率分布。

粒子滤波算法最早由Gordon等人在1993年提出，此后得到了广泛的研究和应用。

1.初始化：生成一组初始粒子，每个粒子都是状态空间中的一个假设。

2.重采样：根据先前的粒子权重，进行随机的有放回抽样，生成新的粒子集合。

3.预测：根据系统模型和控制输入，对新生成的粒子进行状态预测。

4.更新：利用观测数据和度量粒子与真实状态之间的相似度的权重函数，对预测的粒子进行权重更新。

5.标准化：对粒子权重进行标准化，以确保它们的总和为16.估计：利用粒子的权重对状态进行估计，可以使用加权平均或最大权重的粒子来表示估计值。

相对于传统的滤波算法，粒子滤波算法具有以下优势：1.粒子滤波算法能够处理非线性、非高斯的系统模型，适用性更广泛。

2.粒子滤波算法不需要假设系统模型的线性性和高斯噪声的假设，可以更准确地估计状态的后验概率分布。

3.粒子滤波算法可以处理任意复杂的系统模型，不受系统的非线性程度的限制。

然而，粒子滤波算法也存在一些缺点，如样本数的选择、计算复杂度较高、粒子退化等问题。

为了解决这些问题，研究者提出了一系列改进的算法，如重要性采样粒子滤波算法（Importance Sampling Particle Filter）、最优重采样粒子滤波算法（Optimal Resampling Particle Filter）等。

总的来说，粒子滤波算法是一种强大的非线性滤波算法，广泛应用于信号处理、机器人导航、智能交通等领域。

随着对算法的深入研究和改进，粒子滤波算法的性能和应用范围将进一步扩展。

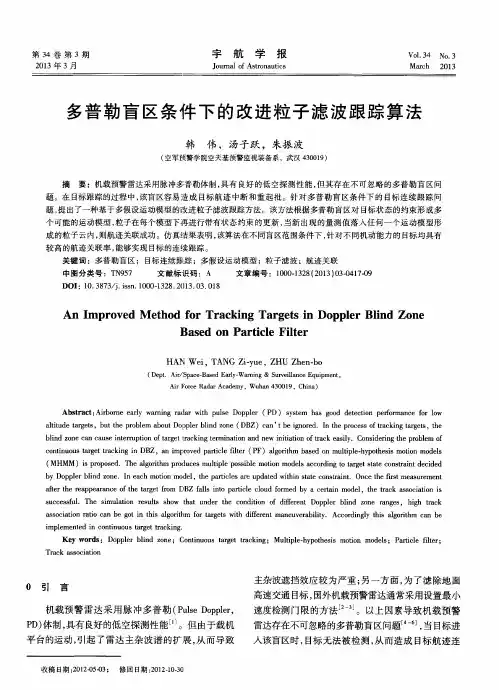

第３４卷第３期　２０１３年３月　宇航学报　

Ｊｏｕｒｎａｌ　ｏｆ　Ａｓｔｒｏｎａｕｔｉｃｓ　Ｖｏ１．３４　Ｎｏ

．３　

Ｍａｒｃｈ　２０１３　

多普勒盲区条件下的改进粒子滤波跟踪算法　韩伟，汤子跃，朱振波　（空军预警学院空天基预警监视装备系，武汉４３００１９）　

摘要：机载预警雷达采用脉冲多普勒体制，具有良好的低空探测性能，但其存在不可忽略的多普勒盲区问　题。在Ｅ１标跟踪的过程中，该盲区容易造成目标航迹中断和重起批。针对多普勒盲区条件下的目标连续跟踪问　题，提出了一种基于多假设运动模型的改进粒子滤波跟踪方法。该方法根据多普勒盲区对Ｌｔ标状态的约束形成多　个可能的运动模型，粒子在每个模型下再进行带有状态约束的更新，当新出现的量测值落人任何一个运动模型形　成的粒子云内，则航迹关联成功。仿真结果表明，该算法在不同盲区范围条件下，针对不同机动能力的目标均具有　较高的航迹关联率，能够实现目标的连续跟踪。　关键词：多普勒盲区；目标连续跟踪；多假设运动模型；粒子滤波；航迹关联　中图分类号：ＴＮ９５７　文献标识码：Ａ　文章编号：１０００—１３２８（２０１３）０３－０４１７－０９　ＤＯＩ：１０．３８７３／ｊ．ｉｓｓｎ．１０００—１３２８．２０１３．０３．０１８　

Ａｎ　Ｉｍｐｒｏｖｅｄ　Ｍｅｔｈｏｄ　ｆｏｒ　Ｔｒａｃｋｉｎｇ　Ｔａｒｇｅｔｓ　ｉｎ　Ｄｏｐｐｌｅｒ　Ｂｌｉｎｄ　Ｚｏｎｅ　Ｂａｓｅｄ　ｏｎ　Ｐａｒｔｉｃｌｅ　Ｆｉｌｔｅｒ　

ＨＡＮ　Ｗｅｉ，ＴＡＮＧ　Ｚｉ－ｙｕｅ，ＺＨＵ　Ｚｈｅｎ－ｂｏ　ｆ　Ｄｅｐｔ．Ａｉｒ／Ｓｐａｃｅ—Ｂａｓｅｄ　Ｅａｒｌｙ—Ｗａｒｎｉｎｇ＆Ｓｕｒｖｅｉｌｌａｎｃｅ　Ｅｑｕｉｐｍｅｎｔ　Ａｉｒ　Ｆｏｍｅ　Ｒａｄａｒ　Ａｃａｄｅｍｙ，Ｗｕｈａｎ　４３００１９，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａｉｒｂｏｒｎｅ　ｅａｒｌｙ　ｗａｒｎｉｎｇ　ｒａｄａｒ　ｗｉｔｈ　ｐｕｌｓｅ　Ｄｏｐｐｌｅｒ（ＰＤ）ｓｙｓｔｅｍ　ｈａｓ　ｇｏｏｄ　ｄｅｔｅｃｔｉｏｎ　ｐｅｒｆｏｒｍａｎｃｅ　ｆｏｒ　ｌｏｗ　Ｍｔｉｔｕｄｅ　ｔａｒｇｅｔｓ，ｂｕｔ　ｔｈｅ　ｐｒｏｂｌｅｍ　ａｂｏｕｔ　Ｄｏｐｐｌｅｒ　ｂｌｉｎｄ　ｚｏｎｅ（ＤＢＺ）ｃａｎ’ｔ　ｂｅ　ｉｇｎｏｒｅｄ．Ｉｎ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｏｆ　ｔｒａｃｋｉｎｇ　ｔａｒｇｅｔｓ，ｔｈｅ　ｂｌｉｎｄ　ｚｏｎｅ　ｃａｎ　ｃａｕｓｅ　ｉｎｔｅｒｒｕｐｔｉｏｎ　ｏｆ　ｔａｒｇｅｔ　ｕ＇ａｃｋｉｎｇ　ｔｅｒｍｉｎａｔｉｏｎ　ａｎｄ　ｎｅｗ　ｉｎｉｔｉａｔｉｏｎ　ｏｆ　ｔｒａｃｋ　ｅａｓｉｌｙ．Ｃｏｎｓｉｄｅｒｉｎｇ　ｔｈｅ　ｐｒｏｂｌｅｍ　ｏｆ　ｃｏｎｔｉｎｕｏｕｓ　ｔａｒｇｅｔ　ｔｒａｃｋｉｎｇ　ｉｎ　ＤＢＺ，ａｎ　ｉｍＦ・ｒｏｖｅｄ　ｐａｒｔｉｃｌｅ　ｆｉｌｔｅｒ（ＰＦ）ａｌｇｏｒｉｔｈｍ　ｂａｓｅｄ　ｏｎ　ｍｕｌｔｉｐｌｅ－ｈｙｐｏｔｈｅｓｉｓ　ｍｏｔｉｏｎ　ｍｏｄｅｌｓ　（ＭＨＭＭ）ｉｓ　ｐｒｏｐｏｓｅｄ．Ｔｈｅ　ａｌｇｏｒｉｔｈｍ　ｐｒｏｄｕｃｅｓ　ｍｕｌｔｉｐｌｅ　ｐｏｓｓｉｂｌｅ　ｍｏｔｉｏｎ　ｍｏｄｅｌｓ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔａｒｇｅｔ　ｓｔａｔｅ　ｃｏｎｓｔｒａｉｎｔ　ｄｅｃｉｄｅｄ　ｂｙ　Ｄｏｐｐｌｅｒ　ｂｌｉｎｄ　ｚｏｎｅ．Ｉｎ　ｅａｃｈ　ｍｏｔｉｏｎ　ｍｏｄｅｌ，ｔｈｅ　ｐａｒｔｉｃｌｅｓ　ａｒｅ　ｕｐｄａｔｅｄ　ｗｉｔｈｉｎ　ｓｔａｔｅ　ｃｏｎｓｔｒａｉｎｔ．Ｏｎｃｅ　ｔｈｅ　ｆｉｒｓｔ　ｍｅａｓｕｒｅｍｅｎｔ　ａｆｔｅｒ　ｔｈｅ　ｒｅａｐｐｅａｒａｎｃｅ　ｏｆ　ｔｈｅ　ｔａｒｇｅｔ　ｆｒｏｍ　ＤＢＺ　ｆａｌｌｓ　ｉｎｔｏ　ｐａｒｔｉｃｌｅ　ｃｌｏｕｄ　ｆｏｒｍｅｄ　ｂｙ　ａ　ｃｅｒｔａｉｎ　ｍｏｄｅｌ，ｔｈｅ　ｔｒａｃｋ　ａｓｓｏｃｉａｔｉｏｎ　ｉｓ　ｓｕｃｃｅｓｓｆｕ１．Ｔｈｅ　ｓｉｍｕｌａｔｉｏｎ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｕｎｄｅｒ　ｔｈｅ　ｃｏｎｄｉｔｉｏｎ　ｏｆ　ｄｉｆｆｅｒｅｎｔ　Ｄｏｐｐｌｅｒ　ｂｌｉｎｄ　ｚｏｎｅ　ｒａｎｇｅｓ，ｈｉｇｈ　ｔｒａｃｋ　ａｓｓｏｃｉａｔｉｏｎ　ｒａｔｉｏ　ｃａｎ　ｂｅ　ｇｏｔ　ｉｎ　ｔｈｉｓ　ａｌｇｏｒｉｔｈｍ　ｆｏｒ　ｔａｒｇｅｔｓ　ｗｉｔｈ　ｄｉｆｆｅｒｅｎｔ　ｍａｎｅｕｖｅｒａｂｉｌｉｔｙ．Ａｃｃｏｒｄｉｎｇｌｙ　ｔｈｉｓ　ａｌｇｏｒｉｔｈｍ　ｃａｎ　ｂｅ　ｉｍｐｌｅｍｅｎｔｅｄ　ｉｎ　ｃｏｎｔｉｎｕｏｕｓ　ｔａｒｇｅｔ　ｔｒａｃｋｉｎｇ．　Ｋｅｙ　ｗｏｒｄｓ：Ｄｏｐｐｌｅｒ　ｂｌｉｎｄ　ｚｏｎｅ；Ｃｏｎｔｉｎｕｏｕｓ　ｔａｒｇｅｔ　ｔｒａｃｋｉｎｇ；Ｍｕｌｔｉｐｌｅ—ｈｙｐｏｔｈｅｓｉｓ　ｍｏｔｉｏｎ　ｍｏｄｅｌｓ；Ｐａｒｔｉｃｌｅ　ｆｉｌｔｅｒ；　Ｔｒａｃｋ　ａｓｓｏｃｉａｔｉｏｎ　

AMCL定位原理在机器人导航中，定位是一个非常重要的问题。

AMCL（Adaptive Monte Carlo Localization ）是一种常用的定位算法，它能够在机器人运动和传感器测量的基础上，实现机器人在未知环境中的精确定位。

本文将介绍AMCL定位的原理和实现。

一、AMCL定位的原理AMCL算法是基于蒙特卡罗方法的粒子滤波算法的一种改进。

它将机器人在地图上的位置表示为一组粒子，每个粒子代表机器人在地图上的一个可能的位置。

粒子滤波算法是一种基于概率的算法，通过对机器人的运动和传感器测量进行概率计算，来估计机器人在地图上的位置。

AMCL算法的核心是粒子的重采样。

在每一次机器人运动和传感器测量后，所有粒子的权重都会发生变化，权重高的粒子将更有可能被保留下来，权重低的粒子将更有可能被删除。

粒子的权重是根据机器人运动和传感器测量的数据计算得出的，因此重采样后的粒子集合更加接近机器人在地图上的真实位置。

二、AMCL定位的实现AMCL算法的实现需要以下步骤：1. 建立地图：首先需要建立机器人所在环境的地图，可以使用激光雷达等传感器进行地图构建。

2. 初始化粒子：将机器人的初始位置作为粒子集合的中心，随机生成一定数量的粒子，每个粒子的位置和方向都是随机的。

3. 运动模型：根据机器人的运动数据，更新粒子的位置和方向。

运动模型可以是简单的模型，如直线运动或旋转运动，也可以是复杂的模型，如运动学模型或动力学模型。

4. 传感器模型：根据机器人传感器的测量数据，计算每个粒子的权重。

传感器模型可以是简单的模型，如二维直线距离模型或二维高斯模型，也可以是复杂的模型，如三维激光雷达模型或多传感器融合模型。

5. 粒子重采样：根据粒子的权重，对粒子集合进行重采样。

重采样后的粒子集合更加接近机器人在地图上的真实位置。

6. 更新机器人位置：根据重采样后的粒子集合，计算机器人在地图上的位置和方向。

可以使用加权平均或最大似然估计等方法来计算机器人的位置和方向。

基于机器人激光定位的一种改进amcl算法基于机器人激光定位的一种改进AMCL算法机器人导航系统中的位姿估计是实现自主移动最关键的部分之一。

AMCL算法是一种常见的基于粒子滤波(Particle Filter)的定位算法，它能够将激光雷达数据和机器人里程计信息结合起来进行位姿估计。

不过，AMCL算法存在一些问题，比如粒子数目影响定位精度、容易出现粒子崩溃等。

因此，在AMCL算法的基础上，对其进行改进，提高定位精度和鲁棒性，是非常有必要的。

本文介绍基于机器人激光定位的一种改进AMCL算法，具体思路如下：1. AMCL算法的流程AMCL算法是一种基于粒子滤波的定位算法，它使用激光雷达数据和机器人里程计信息来估计机器人在环境中的位置。

其算法流程如下：(1) 初始化一组粒子，其中每个粒子代表机器人的一个假设位姿。

(2) 根据地图和机器人传感器信息，计算每个粒子的权重，其中粒子越能解释当前激光雷达数据，权重越高。

(3) 根据粒子的权重，对粒子进行重采样，使得权重高的粒子数量增多，权重低的粒子数量减少。

(4) 利用重采样得到的粒子估计机器人的位姿。

(5) 根据机器人传感器信息和位姿估计，更新粒子的状态。

(6) 返回第2步，重复进行直到满足条件。

2. AMCL算法的问题使用AMCL算法进行机器人定位时，会存在以下问题：(1) 粒子数目。

粒子数目越多，定位精度越高，但是计算复杂度也会增加。

而粒子数目过少，定位精度就会下降。

(2) 粒子崩溃。

当机器人在环境中行进时，由于传感器的误差和障碍物的遮挡等原因，会出现部分粒子的权重越来越低，最终这些粒子的权重将会降为零，称为粒子崩溃现象。

这会导致定位精度下降，并且需要重新初始化粒子以进行定位。

(3) 地图匹配问题。

AMCL算法使用地图进行粒子的权重计算，而地图的准确性对定位精度有重要影响。

如果地图与环境不匹配，会导致定位精度下降。

3. 改进算法思路为了解决上述问题，我们提出了一种基于机器人激光定位的一种改进AMCL算法，改进思路如下：(1) 采用动态粒子数目。
