(4)净化：燃油的净化设备有沉淀柜、滤器、分油机等。
沉淀柜应设置两个，一般燃油在沉淀柜中至少应存放12h。
沉淀柜设有透气管、溢流管和放残阀，以便适时
放出水分和残渣，放残阀必须是自闭式的。
分油机是净化效果最好的设备，一般设置2～3台，根据油中水和渣的含量确定分水还是分渣，是单独工作还是串联或并联工作。
一般重泊分油机在燃油含渣较多时，采用串联并且先分水后分渣的顺序工作。
分油机将燃油从沉淀柜分至日用柜。
(5)供应：燃油供应设备有日用油柜、燃油输送泵、细滤器等。
经分油机驳入日用柜的燃油已基本符合燃烧要求，再经燃油输送泵经管路分别输送到主、副机喷油
位置(
)遥控
①装油前应尽量并舱，以免因新、旧油不相容而引起沉淀，注意低质燃油的储存时间不能太长，并与大副商定，配合船舶吃水与平衡，安排好加油舱位、数量。
②加装前切实做好防污染工作，事先准备好木屑与接油用的桶等。
通知木匠将甲板输水孔堵住，以防万一溢油流出舷外造成污染。
③二管轮应准备好管系，正确开、关有关阀门，并去供油船核实油品和数量。
④加装前和供油人员商定供油速度和联络信号，以船方即受油方为主，加油期间严禁在现场明火作业和吸烟，以防火灾。
⑤装油期间应做到勤测算，及时调换舱位。
换油舱时，要先开空舱阀门，后关满舱阀门，防。

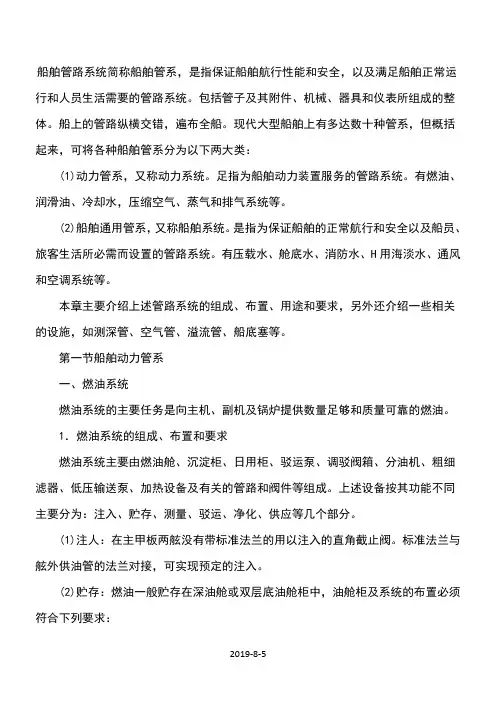

一、船舶动力管系1．船舶燃油系统图5-3-1 燃油系统示意图燃油系统为主、副柴油机、锅炉等供应足够数量和一定品质的燃料油，以确保船舶动力机械的正常运转；一般由燃油舱（储存柜）、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、输送泵、加热设备及有关管路与阀件（如图5-3-1）组成；燃油系统的功能包括如下六个：⑴注入指船舶所需燃油自船舶两舷甲板经注入口和注入管路注入主燃油舱，注入时一般是利用岸上油泵或船上的燃油驳运泵，注油后将注油口封好，以防落入污物；⑵贮存船上设有足够容量的储油舱，储备燃油以满足船舶最大续航力的需要，例如利用双层底的一部分作为双层底燃油舱，利用双层底至上甲板的两舷部分作为深油舱等；⑶测量为了及时了解燃油舱（柜）中的燃油储量、主机的燃油消耗量和系统中各处的燃油温度与压力等，在燃油系统中还设有测量与指示装置，如流量计、温度计和压力表等；⑷驳运为了满足日常使用和船舶稳性的要求，在各燃油储存舱、柜之间进行燃油的相互调驳；⑸净化对于燃油中所含的水分和杂质通常采用加热、沉淀、过滤和分油机分离等方法进行净化和处理；⑹供给将经过沉淀、分离净化后符合要求的燃油驳入日用油柜，再由燃油供给泵或靠重力使燃油经过滤器过滤后输送到主、副柴油机和锅炉。
对船舶燃油系统的管理要注意一下几个要点：⑴正确选用燃油；⑵做好燃油的净化工作；⑶定时排放油舱（柜）的水和脏污物，大风浪天气尤其；⑷做好燃油的申领、加装与日常管理工作；防止混装和溢油。
⑸轻、重油切换注意事项，正常航行改成机动操纵时，重油换用轻油，可直接进行（有缓冲器时），然后关闭蒸汽加热系统和粘度计；反之，轻油换用重油，应该加热轻油至85℃，运转一段时间，待高压油泵预热后再换重油，并调节蒸汽加温阀使重油达到所要求温度，由粘度计自动调温。
2．滑油系统船用润滑油系统种类较多，除曲柄箱润滑油系统、透平润滑油系统和气缸润滑油系统外，还包括液压油、冷冻机油、齿轮油等。
通常润滑油系统主要指曲柄箱油润滑系统、透平油润滑系统和气缸油润滑油系统，其中前两种系统又称为滑油循环系统，后者又称为全损润滑油系统。
船舶燃油系统的工作原理燃油系统主要由燃油输送和分油系统、燃油日用系统两大部分组成。
而燃油日用系统又可分为主机燃油日用系统、柴油发电机燃油系统和锅炉燃油系统等。
㈠燃油输送和分油系统燃油输送和分油系统中包括了燃油的注入管路、燃油输送和燃油分油系统。
图5.1.1所示为某散货船的燃油输送和注入部分的系统图。
从图中可以看出该系统由燃油的注入、燃油的输送两部分组成。
1. 燃油的注入该船使用的燃油主要是轻柴油和燃料油，故在甲板的左右舷均设有轻柴油和燃油的加油站，以满足船舶任何一舷靠码头时都能方便地加油的需要。
由于采用压力注入法，故在加油站的注入连接管上设有压力表，注入总管上装有安全阀，以防止管路超压。
安全阀溢出的油分别泄放到机舱内双层底柴油舱和燃油溢流舱。
在注入阀之前还设有滤器，可以过滤掉一部分燃柴油中的杂质。
柴油由甲板两舷的注入阀经注入总管至左柴油深舱和双层底柴油舱。
燃油由两舷的注入阀经注入总管引至位于货舱双层底的1#、2#、3#燃油舱及机舱前部两舷的燃油深舱，燃油深舱的注入阀也设置在加油站内，可在甲板上直接控制加油过程。
燃油的加油总管还与输送泵吸口相连，因而既可以使用供油船的供油泵进行注入，在应急情况下也可以用船舶上自己的输送泵抽吸油驳上的燃油供到各油舱。
2. 燃油的输送本系统设有柴油输送泵15 和燃油输送泵14 各一台，进出口连通，可以互相备用。
连通管上设有隔离阀和双孔法兰，平时为常闭状态。
故一般情况下，两台泵通过各自的管路负责柴油和燃油的输送任务，只在应急情况下才会通过连通管路作为各自的备用泵。
燃油输送泵功能之一是能将燃油深舱的燃油驳至双层底燃油舱的任一舱内，或完成双层底燃油舱各舱之间的驳运。
之二是将各燃油储存舱内的燃油通过注入总管从甲板排出。
之三是将燃油输送至燃油沉淀舱，经沉淀和分油机分离后排至燃油日用油柜，再供给各用油设备。
燃油沉淀柜上设有四只液位开关，其中有二只（高位停泵HSP、低位开泵LST）控制输送泵的自动起停，使燃油沉淀柜的注入实现自动控制。
