第七章船舶辅锅炉及造水装置锅炉是船舶动力装置的重要组成部分，其通过燃料（一般为燃油）的燃烧把化学能转化为热能，使炉内的水变成蒸汽（或热水）。
在以蒸汽轮机为主机的船上，锅炉产生的过热蒸汽用于驱动船舶，故称其为主锅炉，这种形式在普通商船上已经很少采用；而在柴油机为主机的船上，锅炉产生的饱和蒸汽仅用于加热燃油、滑油以及满足生活使用，故称其为辅锅炉，“育鲲”轮便是如此。
商船一般设置1台饱和蒸汽压力为0.5～1.0MPa、蒸发量为0.4～2.5t/h的辅锅炉。
而油轮则因为需要加热货油、驱动货油泵、清洗油舱等，需要大量蒸汽，故一般应设置两台辅锅炉。
在大型客船上，因旅客人数较多，一般也设置两台辅锅炉，万一有一台损坏也不至于影响旅客和船员的日常生活。
船舶在航行过程中，主机的排气量很大，温度也很高。
大型低速二冲程船舶柴油机的排气温度一般在300℃以上，四冲程中速柴油机的排气温度可达400℃左右。
而水蒸气在压力为0.5 MPa时，其饱和蒸汽温度为165℃；压力为1.3MPa时，饱和蒸汽的温度也仅为194℃。
所以，可以利用船舶主柴油机的排气余热来产生蒸汽。
在船舶主柴油机的排气管上，一般都装设有废气锅炉。
废气锅炉不但可以节约燃油，还可以降低柴油机排气噪音，起到节能减排之功效。
锅炉的主要性能指标有：蒸发量、饱和蒸汽压力、效率、受热面积、蒸发率、炉膛容积热负荷等。
“育鲲”轮在机舱顶部装有燃油锅炉和废气锅炉各一台。
停泊时，由燃油锅炉提供蒸汽；航行时，主要由废气锅炉提供蒸汽，必要时燃油锅炉可同时使用。
第一节燃油锅炉一、燃油锅炉的结构燃油锅炉利用燃油燃烧时发出的热量来产生蒸汽。
燃油锅炉本体一般包括炉膛、蒸发受热面、水腔和蒸汽空间等。
锅炉本体上还应有一系列的附件，如水位计、安全阀、主蒸汽阀、炉水取样阀、上/下排污阀等。
传统的燃油锅炉主要有两种类型，即烟管锅炉和水管锅炉。
若燃油燃烧产生的烟气在受热面管内流动，管外是水，则该锅炉为烟管锅炉。

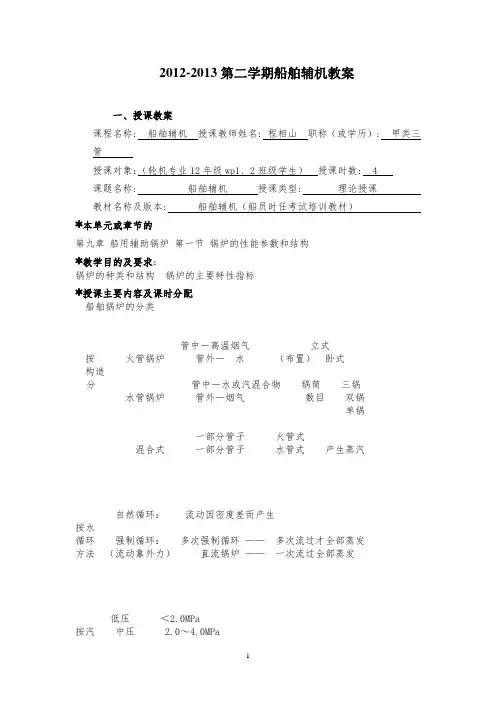

2012-2013第二学期船舶辅机教案一、授课教案课程名称: 船舶辅机授课教师姓名: 程相山职称（或学历）: 甲类三管授课对象：（轮机专业12年级wp1、2班级学生）授课时数: 4课题名称: 船舶辅机授课类型: 理论授课教材名称及版本: 船舶辅机（船员时任考试培训教材）*本单元或章节的第九章船用辅助锅炉第一节锅炉的性能参数和结构*教学目的及要求：锅炉的种类和结构锅炉的主要特性指标*授课主要内容及课时分配船舶锅炉的分类管中－高温烟气立式按火管锅炉管外－水（布置）卧式构造分管中－水或汽混合物锅筒三锅水管锅炉管外－烟气数目双锅单锅一部分管子火管式混合式一部分管子水管式产生蒸汽自然循环：流动因密度差而产生按水循环强制循环：多次强制循环——多次流过才全部蒸发方法（流动靠外力）直流锅炉——一次流过全部蒸发低压＜2.0MPa按汽中压 2.0～4.0MPa压分中高压 4.0～6.0MPa高压＞ 6.0Mpa锅炉的主要特性指标特性指标是指表征锅炉的热力特性、经济性、安全性、蒸汽质量生产能力等特性的指标。
主要特性指标有：蒸汽参数、蒸发量、锅炉效率、蒸发率、受热面热负荷、炉膛容积热负荷一、蒸汽参数表示锅炉所产生蒸汽的质量。
供应过热蒸汽时，压力和温度来表示供应饱和蒸汽时，压力和干度来表示二、蒸发量（D）单位： kg／h或t／h每小时产生的蒸汽数量叫做蒸发量。
在设计工况下，每小时产生的蒸汽数量叫做额定蒸发量。
D相同，蒸汽参数不同，蒸汽所具有的做功能力也不相同。
因此，用蒸发量表示锅炉的容量时，必须同时标明锅炉供应的蒸汽压力和温度。
三、蒸发率锅炉的蒸发率是锅炉的蒸发量D和蒸发受热面积H之比。
K表示蒸发受热面的传热强度，亦表征锅炉结构的紧凑程度。
因锅炉受热面各部分的受热量大小不等，故蒸发率为平均值。
四、锅炉效率η在锅炉中，把水变为蒸汽所用去的有效热量与向锅炉内供应的热量之比叫做锅炉效率，用η表示。
锅炉效率表示燃料完全燃烧所能放出的热量被锅炉有效利用的程度，其计算公式五、锅炉炉膛容积热负荷q V表示在单位炉膛容积内，每单位时间燃料燃烧放出的热量表征锅炉效率、工作可靠性及重量尺寸的重要参数q大小实际反映为燃料燃烧中在炉膛内停留时间的长短VB一定，q V 越大——燃料停留时间越短如V I 小则可能使油雾中大直径油滴来不及烧掉就离开——效率下降一、 D型水管锅炉一、D型的组成及工作原理1、锅炉本体汽包（上锅筒）－气空间水筒（下锅筒）联箱构成水冷壁（上升管－主要辐射受热面）燃烧器炉膛蒸发管束（沸水管束）1）、汽包——作用：①储水：通过汽包中水位的上下波动，以应付给水与产汽量不平衡产生的波动——降低对给水调节要求。

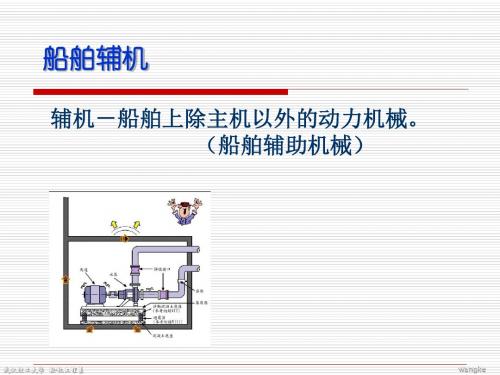

九江职业技术学院船舶辅机及其应用姓名：刘越学号：20091688班级：船动0903班一、船舶辅机概论船舶辅机是指在船舶上除主动机以外的动力机械，其主要包括船用泵与空压机、液压元件与液压甲板机械、船舶制冷装置与空调系统和船舶海水淡化与辅锅炉装置。
船舶辅机在船舶上扮演了非常重要的角色。
二、船舶辅机具体分类与应用(一)、船用泵与空压机1.船用泵泵是一种液体输送机械，它能将原动机的机械能转变为液体的机械能，船用泵是指符合船舶规范规定和船用技术条件要求的各种供船舶使用的泵，在船上它们经常被用来输送海水、淡水、污水、滑油和燃油等各种液体，从本质上来说，船用泵就是用来提高液体机械能的设备。
船用泵在现代船舶上有着十分广泛的应用，根据其用途的不同，可分为：1.船舶动力装置用泵有燃油泵、润滑油泵、海水泵、淡水泵、舵机或其他液压甲板机械的液压泵、锅炉装置的给水泵、制冷装置的冷却水泵、海水淡化装置的海水泵和凝水泵等。
2.船舶通用泵有舱底水泵、压载水泵、消防水泵、日用淡水泵、日用海水泵、热水循环泵，还有兼做压载、消防、舱底水泵的通用泵。
3.特殊船舶用泵某些特殊用途的船舶，还设有为其特殊营运要求而设置的专用泵，例如油船的货油泵、挖泥船的泥浆泵、打捞船的打捞泵、喷水推进船上的喷水推进泵、无网渔船上的捕鱼泵等。
根据泵的工作原理的不同，船用泵主要有以下几类：1.容积式泵2.叶轮式泵3.喷射式泵2.空压机空压机是船舶上最重要的船舶辅机之一，其主要是对空气进行压缩，并把压缩的空气储存在空气瓶中，用于主、辅设备的自动控制，也为其他需要压缩空气的辅助机械设备和气动工具换气，或在检修工作中用来吹洗零部件、滤器等。
空压机按压缩气体的原理分，有容积式和速度式两大类；按额定排气压力分，有低压（0.2-1.0Mpa）、中压（1-10Mpa）和高压（10-100Mpa）之分；按排气量分，则可分为微型、小型、中型和大型。
空压机的工作流程如下图：（二）、液压元件与液压甲板机械1.液压元件与液压油一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。
