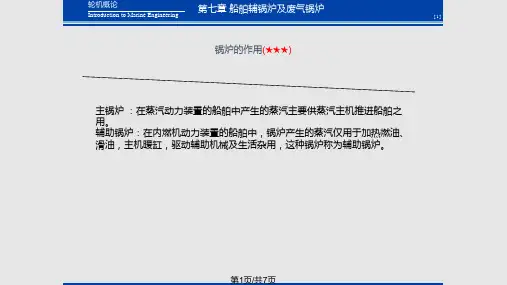

第七章船舶辅锅炉及造水装置锅炉是船舶动力装置的重要组成部分，其通过燃料（一般为燃油）的燃烧把化学能转化为热能，使炉内的水变成蒸汽（或热水）。
在以蒸汽轮机为主机的船上，锅炉产生的过热蒸汽用于驱动船舶，故称其为主锅炉，这种形式在普通商船上已经很少采用；而在柴油机为主机的船上，锅炉产生的饱和蒸汽仅用于加热燃油、滑油以及满足生活使用，故称其为辅锅炉，“育鲲”轮便是如此。
商船一般设置1台饱和蒸汽压力为0.5～1.0MPa、蒸发量为0.4～2.5t/h的辅锅炉。
而油轮则因为需要加热货油、驱动货油泵、清洗油舱等，需要大量蒸汽，故一般应设置两台辅锅炉。
在大型客船上，因旅客人数较多，一般也设置两台辅锅炉，万一有一台损坏也不至于影响旅客和船员的日常生活。
船舶在航行过程中，主机的排气量很大，温度也很高。
大型低速二冲程船舶柴油机的排气温度一般在300℃以上，四冲程中速柴油机的排气温度可达400℃左右。
而水蒸气在压力为0.5 MPa时，其饱和蒸汽温度为165℃；压力为1.3MPa时，饱和蒸汽的温度也仅为194℃。
所以，可以利用船舶主柴油机的排气余热来产生蒸汽。
在船舶主柴油机的排气管上，一般都装设有废气锅炉。
废气锅炉不但可以节约燃油，还可以降低柴油机排气噪音，起到节能减排之功效。
锅炉的主要性能指标有：蒸发量、饱和蒸汽压力、效率、受热面积、蒸发率、炉膛容积热负荷等。
“育鲲”轮在机舱顶部装有燃油锅炉和废气锅炉各一台。
停泊时，由燃油锅炉提供蒸汽；航行时，主要由废气锅炉提供蒸汽，必要时燃油锅炉可同时使用。

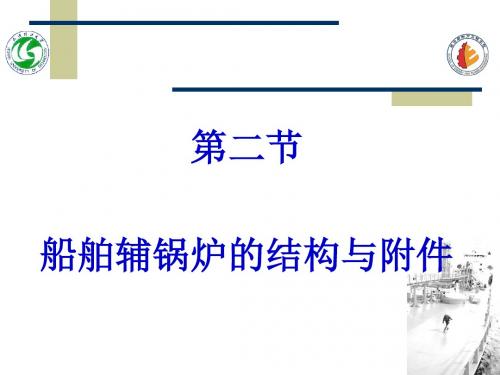

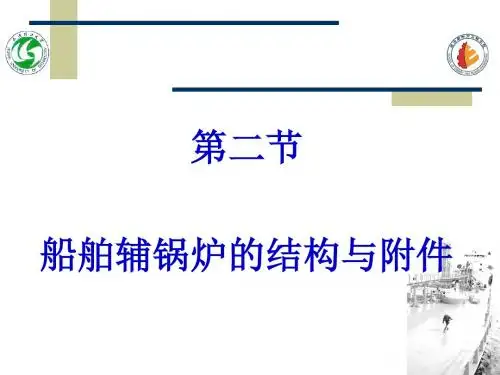

第一节燃油锅炉一、燃油锅炉的结构燃油锅炉利用燃油燃烧时发出的热量来产生蒸汽。
燃油锅炉本体一般包括炉膛、蒸发受热面、水腔和蒸汽空间等。
锅炉本体上还应有一系列的附件，如水位计、安全阀、主蒸汽阀、炉水取样阀、上/下排污阀等。
传统的燃油锅炉主要有两种类型，即烟管锅炉和水管锅炉。
若燃油燃烧产生的烟气在受热面管内流动，管外是水，则该锅炉为烟管锅炉。
船舶辅机2课后习题作业第四篇船舶辅助锅炉和船用海水淡化装置1.船用主锅炉、辅锅炉分别引用在何种动力装置的船舶上？分别有什么作用？答：主锅炉锅炉产生的高温高压过热蒸汽用于驱动主蒸汽轮机，以推动船舶前进，这种锅炉称为主锅炉。
辅锅炉在柴油机动力装置的船舶上，锅炉产生的饱和蒸汽仅用于驱动辅蒸汽轮机、加热燃油、滑油及满足日常生活的需要，这种锅炉称为辅锅炉。
2.锅炉的主要性能指标有哪些？答：1. 蒸发量（产汽量）； 2.蒸汽参数； 3. 锅炉效率； 4.受热面积（m2）；5.蒸发率（产汽率kg /m2·h）；6.炉膛容积热负荷（kw/m3）。
3.烟管锅炉和水管锅炉相比，有哪些特点？答：优点：①蓄水蓄热多使其汽压与水位变动较慢；②容易实现自动调节；③炉胆外壁的水垢容易清除干净；④对炉水质量要求不高。
缺点：①烟管锅炉的排烟热损失较大，热效率低，只能达到72％左右；②烟管锅炉的受热面蒸发率低，需要拥有较大的受热面和较大的厚壁锅壳将全部受热面包在其中，使整个锅炉的蓄水量多，比较笨重；③工作压力和蒸发量受到限制，工作压力限于2 MPa以下，蒸发量也不超过10 t／h；④结构的刚性较大，加上蓄水量大使蓄热量也大，故点火升汽的时间较长，常需数小时，以免热应力太大损坏锅炉。
4.锅炉炉墙原理上有哪几层组成？根据造船规范要求炉墙外表温度不大于多少度？答：炉墙结构：一般由耐火层、隔热层和气密层叠加而成。
我国钢质海船建造规范规定，炉墙和炉衣外表面温度不应大于60℃，以免烫伤工作人员，同时也可避免散热损失过大。
5.水管锅炉相对于烟管锅炉有哪些特点？答：水管锅炉的特点有：①由于水冷壁构成的辐射受热面占的比例大，而且烟气在沸水管束是横向流动的，流速较大，故蒸发率较高，锅炉效率高。
②没有又厚又大的锅壳，蓄水量小，单位蒸发量的先对体积、重量较小；③因为水管锅炉有一定的循环路线，加之蓄水量减少，结构刚性又小，故点火升汽时间短，一般为几十分钟。

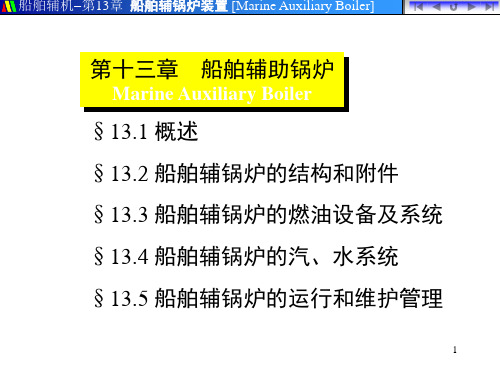

第十三章船舶辅锅炉装置第一节锅炉的性能参数和结构（4星）知识点1：锅炉的性能参数（5星）知识点2：燃油锅炉主要结构类型和特点（4星）知识点3：废气锅炉的主要结构类型和特点（1星）知识点4：燃油锅炉和废气锅炉的联系方法（3星）知识点5：水位计（3星）知识点6：安全阀第二节锅炉的燃油设备和燃油系统（5星）知识点1：喷油器（4星）知识点2：配风器（1星）知识点3：电点火器及火焰感受器（2星）知识点4：燃油器的管理（3星）知识点5：燃油系统的组成及其工作（4星）知识点6：燃油燃烧的过程及保证燃烧质量的条件第三节锅炉汽水系统及其管理（5星）知识点1：汽、水系统的组成和管理第四节锅炉的管理（3星）知识点1：锅炉自动控制的主要要求（4星）知识点2：点火前准备和点火升汽注意事项（4星）知识点3：运行和停用的注意事项（5星）知识点4：锅炉水质化验与处理（2星）知识点5：锅炉长期停用时的保养（5星）知识点6：锅炉的清洗第一节锅炉的性能参数和结构知识点1：锅炉的性能参数1．蒸发量--每小时产生的蒸汽量（t/h或kg/h）。
锅炉标注的额定蒸发量是指在额定工况下连续运行能保证的最大蒸发量。
额定工况对燃油锅炉来说是指额定蒸汽工作压力和温度、规定的锅炉效率和给水温度；额定工况对废气锅炉是指额定烟气流量和进、出口温度。
2．蒸汽压力和温度。
锅炉标注的是名义蒸汽压力，运行时的实际汽压可以适当超过它，但不能超过锅炉设计压力。
试验压力为设计压力的150%。
锅炉供应饱和蒸汽时，蒸汽温度就是蒸汽压力所对应的饱和蒸汽温度；当供应过热蒸汽时，蒸汽温度是指过热器出口处的过热蒸汽温度。
3．效率--从给水变为蒸汽所得到的热量与供给锅炉的热量之比。
锅炉的各种热损失包括：（1）排烟热损失--排烟所带走的热量损失。
这是锅炉最大的一项热损失，其值取决于排烟的数量和温度。
（2）气体不完全燃烧热损失（亦称化学不完全燃烧热损失）--烟气中未能完全燃烧的CO、CH4、H2等气体未能发出的热量。
