C V 1 8 0
故障诊断使用说明书
目录1.目的
2.应用
3.故障时的处理
4.故障处理步骤
5.出错以及跟踪
5.1种类和不同点
5.2复位重设的方法
6.出错数据群
7.故障跟踪数据
8.为了防止连续故障的注意事项
9.保护回路说明
10.电源方面
11.检查表
11.1错误编码检查表
11.2跟踪数据检查表
1.目的
标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。
2.适用
适用于标准型电梯(CV180)。
3.故障时的处理
1)状态的调查
优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。
2)P U基板·错误确认
到达现场之后，为了检查确认有无错误，请检查确认PU基板上的7segLED的显示。
3)P U基板7segLED显示
a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
b)通常，只显示出参考层。
c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
e)“EE”显示错误数据不清除的话，就不能复原。
f)错误清除时，只最优先显示“CL”.
g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
h)在上页特别是故障时注意必要的为以下表示
错误发生
由于错误被记录着，因此按照检查表检查错误编码等各种数据。
… CC回路·CUT
安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有
可能CC回路被断路着的，因此必须调查。
…WDT(微电脑失控)
在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。
！注意
a)检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。
b)向乘客·业主确认故障时的状况。
c)对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。
将指尖接地之后，再接触基板。
放置基板时，必须将基板放入导电袋或者放在报纸上。
d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。
波形记录器等必须在绝缘体的上面进行使用。
e)微电脑部分(5V系)的配线必须运用万能表的阻抗量程进行检查。
蜂鸣器不同使用。
f)对于动力部分，必须切断电源，检查确认电压之后，再进行作业。
4.故障处理的流程
故障原因调查的作业步骤，参考下列图示进行作业。
5.出错以及描述
5.1种类以及不同点
如下表5.1所示，出错以及描述的种类以及不同点。
表5.1 出错以及描述的种类以及不同点
5.2复原方法
将出错以及描述的复原方法的处理表以及详细内容如下列所示。
1)处理表
2)插销复位方法
a)根据PRS按钮的方法
控制盘的电源(5S)先拨到OFF，按下PU基板上的PRS按钮的同时将电源拨到
ON。
这时，PRS按钮须按到“CC”进入为止(约5秒钟)
b)根据OBM的方法
用方式E实行指令1。
3)出错复位的方法
用OBM的方式E实行指令2。
4)跟踪复位方法
用OBM的方式E实行指令3。
6.出错数据群
6.1出错群确认方法
1)使用OBM的方式8，记入[出错编码检查表]。
2)收集数据时，使用OBM的一栏表显示机能，确认PU基板内的钟表是否准确。
时
间相差较大的场合，记录下时间偏差，将之使用于故障发生时间的推定。
3)OBM的使用方法，请参照OBM操作使用说明书(6E6MA008)。
6.2保存形式
保存形式如下所示。
(1)年~秒…保存了的瞬间时间。
数据除了“星期”之外为BCD表现。
“星期”为从星期天=01到星期六=07.
例，1996年7月1日(星期一)下午11时23分59秒…
96,07,01,02,23,23,59
(2)编码，数据3~数据8 …根据编码表。
(3)CND1,CND2 …电梯状态的意味，将下列状态通过bit表示。
CND1
SU:UP方向性SD:DOWN方向性DZ:门区域(±200mm)
DC:关门确认信号UDX:运行中CC:安全回路确立
SLD:用1表示加速中或额定速度
CND2
BKT:制动器开放指令FDS:FDS开关DT:正面开门指令
7.故障跟踪数据
7.1跟踪数据确认方法
1)使用OBM的方式3, 将触发索引记入「跟踪数据检查表」。
2)使用OBM的方式5，将触发索引记入「跟踪数据检查表」。
3)在收集数据之际，使用OBM的日历显示机能，确认PU基板内的钟是否准确。
时间的
偏差较大的场合，记录下时间偏差，将之使用于故障放生时间的推定。
4)O BM的使用方法请参考OBM的使用说明书(6E6MA008)。
7.2保存形式
保存形式如下所述。
最大8群的数据被记录下来。
以48msec周期，记录20cycle分数据。
跟踪数据的内部构成，请参照「跟踪数据检查表」。
各跟踪信号的详解，请参照系统展开接续图以及逻辑程序装置图。
8.为了防止连续故障的注意事项
！注意
1)恢复正常之后，查明原因
用插销复原，即使电梯恢复正常，也必须进行原因调查，收集出错数据。
另外，出错数据的收集由于即使在电梯正常运行着的时候(只限于不进行出错复始以及跟踪复始时数据才留下来)也能进行，因此必须镇静地不出危险地进行。
2)为了保护重要的数据，在检查表记入之前，绝对不要进行出错复原。
3)即使将所有的出错编码记下之后，如果不收集跟踪数据的话，也会出现不能判断出原
因的情况。
因此，一直到原因确定为止不要进行跟踪复原。
9.保护回路的说明
1)C C回路的构成
CC回路由安全开关回路，SMR继电器组成。
a)S MR继电器(正常时ON)
通过从PP7微电脑的SMR信号输出进行动作。
SMR在SMC,SME,SMSI全部正常时，输出电压低水准，SMR继电器拨到ON。
b)SCC(正常时处于OFF)
在PP7微电脑内程序装置上输出SM于合成了的SMR信号。
通常的操作(停放等)，在使CC断开的场合，将SCC拨到ON。
2)S M运转方式说明
电源有下列部分所组成，根据需要，进行检查。

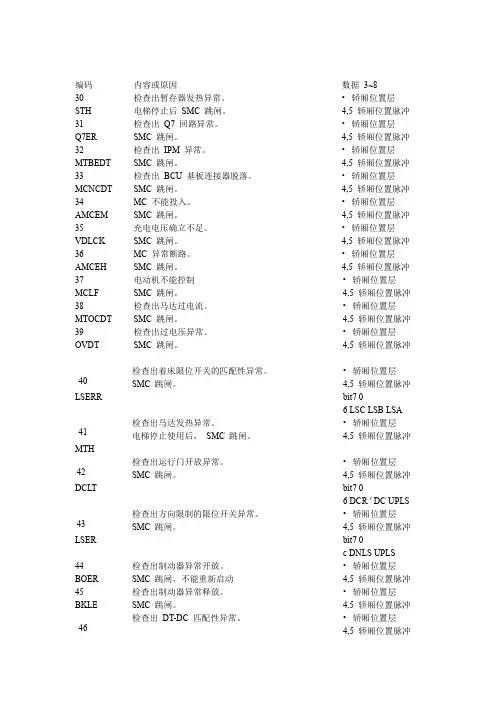

11.1出错编码检查表 11.2跟踪数据检查表
※块2以下的地址为在上述地址上各加上0080h。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
※数据块2以下的地址为在上述地址上各加上0080h.
※成为触发索引的数据发生异常时的数据，由此10周期分被跟踪。
