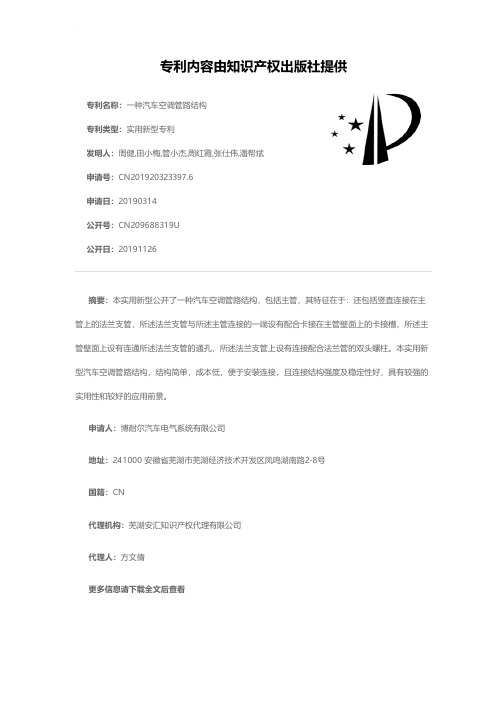

专利名称：一种汽车空调管路结构
专利类型：实用新型专利
发明人：周健,田小梅,管小杰,周红霞,张仕伟,潘帮斌申请号：CN201920323397.6
申请日：20190314
公开号：CN209688319U
公开日：
20191126
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种汽车空调管路结构，包括主管，其特征在于：还包括竖直连接在主管上的法兰支管，所述法兰支管与所述主管连接的一端设有配合卡接在主管壁面上的卡接槽，所述主管壁面上设有连通所述法兰支管的通孔，所述法兰支管上设有连接配合法兰管的双头螺柱。

本实用新型汽车空调管路结构，结构简单，成本低，便于安装连接，且连接结构强度及稳定性好，具有较强的实用性和较好的应用前景。

申请人：博耐尔汽车电气系统有限公司
地址：241000 安徽省芜湖市芜湖经济技术开发区凤鸣湖南路2-8号
国籍：CN
代理机构：芜湖安汇知识产权代理有限公司
代理人：方文倩
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920468070.8(22)申请日 2019.04.09(73)专利权人 浙江南星汽车空调有限公司地址 323700 浙江省丽水市龙泉市金沙新区“回归工程”地块（龙康路3号）(72)发明人 刘继平　刘升　(74)专利代理机构 杭州橙知果专利代理事务所(特殊普通合伙) 33261代理人 程志军(51)Int.Cl.B60H 1/00(2006.01)(54)实用新型名称一种汽车空调管路(57)摘要本实用新型公开了一种汽车空调管路，包括弯折的管路主体，还包括一护套，护套由两固定座以及连接在两固定座之间的弹性片组成，固定座上方具有一环形托架，托架上具有一开口，托架内侧还设有呈褶皱状设置的弧形阻尼片，固定座上具有固定孔，固定孔上设有弹性法兰片，弹性片有两组，两组弹性片的两端分别连接在两托架的内侧和外侧，两组弹性片弯折为与管路主体相对应的弧形，位于同一组的弹性片之间保持间隙，位于内侧的弹性片和管路主体之间保持间隙，位于外侧的弹性片和位于内侧弹性片之间保持间隙，本实用新型管路主体的弯折部分设有护套，不易损坏和产生泄漏。

权利要求书1页 说明书2页 附图2页CN 209756718 U 2019.12.10C N 209756718U权　利　要　求　书1/1页CN 209756718 U1.一种汽车空调管路，包括弯折的管路主体，其特征在于：还包括一护套，所述护套由两固定座以及连接在两所述固定座之间的弹性片组成，所述固定座上方具有一环形托架，所述托架上具有一开口，所述托架内侧还设有呈褶皱状设置的弧形阻尼片，所述固定座上具有固定孔，所述固定孔上设有弹性法兰片，所述弹性片有两组，两组所述弹性片的两端分别连接在两所述托架的内侧和外侧，两组所述弹性片弯折为与所述管路主体相对应的弧形，位于同一组的所述弹性片之间保持间隙，位于内侧的所述弹性片和所述管路主体之间保持间隙，位于外侧的所述弹性片和位于内侧弹性片之间保持间隙。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920481009.7(22)申请日 2019.04.10(73)专利权人 广豪汽车配件(合肥)有限公司地址 230022 安徽省合肥市经济开发区青鸾路8号民营科技二园内(72)发明人 陈肖滨　(74)专利代理机构 合肥市泽信专利代理事务所(普通合伙) 34144代理人 方荣肖(51)Int.Cl.B60H 1/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种用于汽车空调管路的安装支架(57)摘要本实用新型涉及一种用于汽车空调管路的安装支架，包括支架本体，支架本体外侧面上开设有安装豁口。

本实用新型的一种用于汽车空调管路的安装支架通过在在安装豁口两侧分别开设内置翻转限位槽的左置限位盲孔和内置弧形限位杆的右置限位盲孔，通过弧形限位杆上的控制拨片在弧形调节槽和弧形控制槽内部平移翻转来控制弧形限位杆在左置限位盲孔内部伸缩和旋转，通过旋转控制限位块插入翻转限位槽内部来对安装豁口进行闭合锁止，整个装卸方式简单快捷，而且通过设置多个翻转限位槽和弧形控制槽可以使支架适配于多种规格管径的管道，适用范围更加广泛。

权利要求书1页 说明书3页 附图2页CN 209888588 U 2020.01.03C N 209888588U权　利　要　求　书1/1页CN 209888588 U1.一种用于汽车空调管路的安装支架，包括支架本体(1)，其特征在于，支架本体(1)外侧面上开设有安装豁口(2)，安装豁口(2)左侧面上开设有弧形左置限位盲孔(3)，安装豁口(2)右侧面上开设有弧形右置限位盲孔(4)，右置限位盲孔(4)内部插接有弧形限位杆(5)，支架本体(1)位于安装豁口(2)右侧的外侧平面上开设有与右置限位盲孔(4)内部相连通的弧形调节槽(6)，右置限位盲孔(4)内侧面开设有多个环形翻转槽(7)，弧形调节槽(6)上、下端内侧面上对称开设有多个与环形翻转槽(7)相配合的弧形控制槽(8)，弧形限位杆(5)外侧面上具有向弧形调节槽(6)内部凸起的一体结构控制拨片(9)，弧形限位杆(5)左侧外壁顶端具有向外凸起一体结构限位块(10)，左置限位盲孔(3)内侧面上开设有与限位块(10)相配合的安装插槽(11)，左置限位盲孔(3)左侧内壁开设有多个与限位块(10)相配合的弧形翻转限位槽(12)。

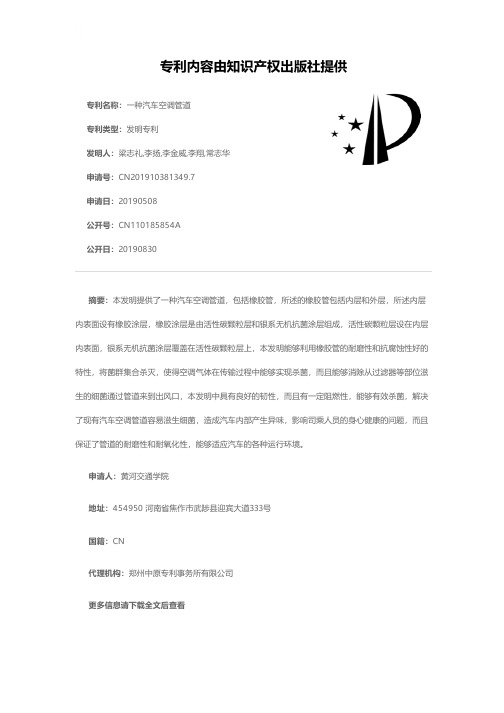

专利名称：一种汽车空调管道
专利类型：发明专利
发明人：梁志礼,李扬,李金威,李翔,常志华申请号：CN201910381349.7
申请日：20190508
公开号：CN110185854A
公开日：
20190830
专利内容由知识产权出版社提供
摘要：本发明提供了一种汽车空调管道，包括橡胶管，所述的橡胶管包括内层和外层，所述内层内表面设有橡胶涂层，橡胶涂层是由活性碳颗粒层和银系无机抗菌涂层组成，活性碳颗粒层设在内层内表面，银系无机抗菌涂层覆盖在活性碳颗粒层上，本发明能够利用橡胶管的耐磨性和抗腐蚀性好的特性，将菌群集合杀灭，使得空调气体在传输过程中能够实现杀菌，而且能够消除从过滤器等部位滋生的细菌通过管道来到出风口，本发明中具有良好的韧性，而且有一定阻燃性，能够有效杀菌，解决了现有汽车空调管道容易滋生细菌，造成汽车内部产生异味，影响司乘人员的身心健康的问题，而且保证了管道的耐磨性和耐氧化性，能够适应汽车的各种运行环境。

申请人：黄河交通学院
地址：454950 河南省焦作市武陟县迎宾大道333号
国籍：CN
代理机构：郑州中原专利事务所有限公司
更多信息请下载全文后查看。
