检查井标准图集
一、引言。
检查井是城市排水系统的重要组成部分，它起着连接、检查、清理管道的作用。为了保障城市排水系统的正常运行，检查井的设计和施工必须符合一定的标准和要求。本文将针对检查井的标准图集进行介绍和分析，以便于相关工程师和施工人员在实际工作中能够准确地进行设计和施工。
二、检查井的基本要求。
1. 检查井的位置应根据排水系统的布局合理确定，一般应设置在管道转弯处、坡度改变处、管道径线变化处以及管道的起止点。
2. 检查井的井壁应采用耐腐蚀、耐磨损的材料，以保证其使用寿命和稳定性。
3. 检查井的井盖应具有良好的承载能力和防滑性能，以确保行人和车辆的安全。
4. 检查井的进出口应设置防止异物进入的装置，以避免堵塞管道和影响排水效果。
5. 检查井的设计应考虑到施工和维护的便利性，保证工作人员能够轻松地进行检查和清理。
三、检查井的标准图集。
1. 检查井的平面布置图。
平面布置图是检查井设计的基础，它应清晰地标注出井的位置、尺寸和管道的连接关系。平面布置图应包括井壁、井底、井盖的尺寸和布置，以及管道的连接方式和位置。同时，还应标注出井的编号和相关的高程、坐标等信息，以便后续的施工和维护。

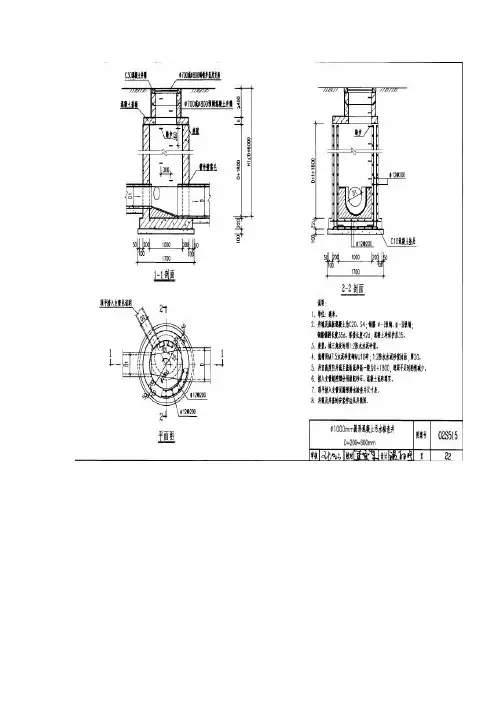

2. 检查井的剖面图。 剖面图是检查井设计的重要内容，它应清晰地表达出井的结构和尺寸。剖面图应包括井壁和井底的厚度、管道的连接方式和位置，以及井盖的尺寸和位置。同时，还应标注出井的深度和相关的高程、坐标等信息，以便后续的施工和维护。
3. 检查井的细部图。
细部图是检查井设计的关键内容，它应清晰地表达出井的各个部分的细节。细部图应包括井壁和井底的连接方式和尺寸，井盖的连接方式和尺寸，以及管道的连接方式和位置。同时，还应标注出相关的材料和工艺要求，以确保施工和维护的质量。
四、检查井的施工要点。
1. 施工前应根据设计要求进行现场勘察和标志，确定井的位置和尺寸。
2. 施工时应按照设计图纸进行操作，确保井的尺寸和位置的准确性。
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
ｗｗｗ．ｂｚｆｘｗ．ｃｏｍ
精品文档
精品文档 图集名称:自承式平直形架空钢管 图集号:05S506-1
图集介绍:管径为DN300～1800mm十三个规格、工作压力≤1.0MPa的室外给排水自承式平直形架空钢管的厚度选择、允许跨度、支承点力学计算值、支座做法和支墩设计例题。
图集名称:建筑小区塑料排水检查井 图集号:08SS523
图集介绍: 图集适用于建筑小区范围内埋地塑料排水管道外径不大于800mm、埋设深度不大于6m、不下井操作的塑料排水（雨、污水）检查井工程的设计、施工和维护保养。 图集中包括检查井、排出管汇合连接、跌水井、水封井、三种单箅雨水日和明沟雨水口等的内容。总说明中详细介绍了井座、井筒、配件、井盖等部件的设计选用；和开挖、安装、回填等施工要求。图纸中分别编制了常用各种检查井的部件组合图；井盖、雨水口、基础及回填的施工图；各种部件的外形图及规格尺寸表；检查井力学计算例题及图表。上述内容可供设计人员选用，施工人员搭配和选购部件及指导施工。
图集名称:雨水口 图集号:05S518
图集介绍:本图集雨水口型式分为平箅式、偏沟式、联合式、立箅式四种，按箅数分为单箅、双箅、多箅。雨水口箅子分为球墨铸铁、灰口铸铁及钢格板三种材质。
图集名称:单层、双层井盖及踏步 合订本 图集号:S501－1～2（2002年合订本）
包含图集列表
图集名称:双层井盖 图集号:02S501－2
图集介绍: ф500～ф800双层井盖做法，以及子盖和支座的加工。
图集名称:井盖及踏步 图集号:97S501－1
图集介绍: ф500、ф600、ф700、ф800轻、重型球墨铸铁、灰口铸铁井盖及支座。ф500、ф600轻型钢筋混凝土井盖及支座。铸铁、塑钢踏步。
图集名称:预制装配式钢筋混凝土排水检查井 图集号:05SS521
图集介绍:包括圆形Ø700～1500mm排水检查井；方形1360X1360mm、1600X1600mm排水检查井。
序号单根长度计算式单根长（mm）根数重量（kg）
1井壁环筋短向1000＋40×d×219605290.5
2井壁环筋长向2300＋40×d×2326052150.5
3井壁环筋(隔墙)1000＋40×d×219602034.8
4井壁竖筋(隔墙)1850＋250－70＋15021801019.4
5井壁竖筋2400＋250－70＋150273084203.6
6底板钢筋短向2700－7026301842.0
7底板钢筋长向1600－7015303040.8
8井筒环筋π×（932-70）＋10×d28283177.8
9井筒竖筋300030001848.0
10管口环筋π×720＋10×d238248.5
11盖板略，见图集46.9
钢筋总量762.8备注：钢筋选用Φ12HRB335钢筋，理论重量为0.888kg/m，保护层为35mm，焊接长度10d，锚固长度40d。D200～600矩形混凝土跌水井钢筋计算表
