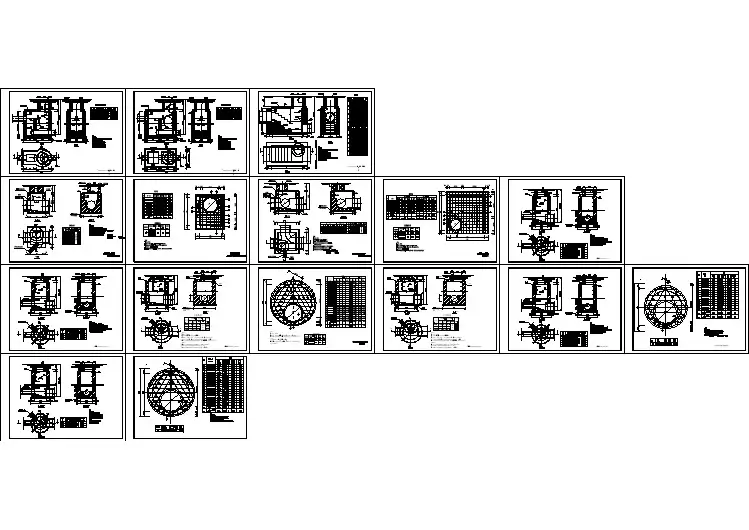

[最新]污水检查井图集

雨水检查井标准图集本文介绍了雨水检查井、污水检查井、跌水井和阀门井的选用标准。

对于雨水检查井，当井深h1≤1400mm，管径d≤400mm时，应采用￠700圆形砖砌雨水检查井；当井深h1＞1400mm，管径200mm≤d≤600mm时，应采用￠1000圆形砖砌雨水检查井（收口式）；当管径600mm＜d≤800mm时，应采用￠1250圆形砖砌雨水检查井（收口式）。

对于污水检查井，采用的标准与雨水检查井相似。

跌水井应采用竖槽式钢筋混凝土跌水井。

阀门井的选用标准未在本文中提及。

在选用室外检查井时，应根据井深和管径来选择合适的类型。

对于雨水检查井和污水检查井，分别采用不同的圆形砖砌井，而跌水井则应采用竖槽式钢筋混凝土井。

在实际应用中，应根据具体情况来选择合适的井型。

阀门井的设计采用“井下操作立式阀门井图”。

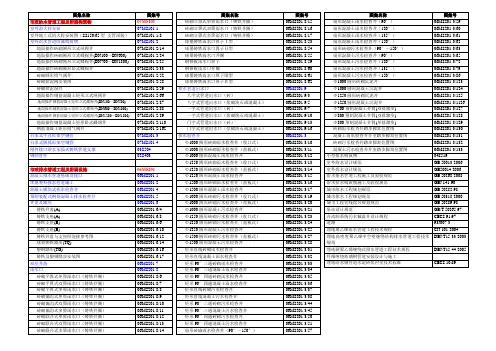

对于管径dn＜100mm的阀门，使用阀井内径为￠1000的阀门井，图集号为s143-17-4；盖板配筋采用“井下操作立式阀门井盖板配筋图及钢筋材料表”，图集号为s143-17-9.对于管径dn≥100mm的阀门，使用阀井内径为￠1200的阀门井，图集号为s143-17-7；盖板配筋采用“井下操作立式阀门井盖板配筋图及钢筋材料表”，图集号为s143-17-9.如果有其他需求，可以参考图集s143“圆形立式阀门井及阀门套筒”总说明，详见图集s143-17-2和s143-17-3.雨水检查井有多种类型，包括d=600的砖砌圆形收口式检查井（没有支管），d=800、d=1000、d=1200和d=1500的砖砌矩形直线检查井（没有支管），以及d=800、d=1000、d=1200和d=1500的砖砌矩形90度三通检查井（有支管）。

污水检查井也有多种类型，包括d=500、d=600和d=800的检查井，以及d=600和d=800的矩形检查井。

这些井的图集号分别为05s515–14、05s515–20、05s515–24、05s515–32和05s515–34页。

雨水检查井标准图集【篇一：室外检查井选用】室外检查井选用标准1、雨水检查井①、当井深h1≤1400mm，管径d≤400mm时，采用￠700圆形砖砌雨水检查井，详见图集02s515-10。

②、当井深h1＞1400mm，管径200mm≤d≤600mm时，采用￠1000圆形砖砌雨水检查井（收口式），详见图集02s515-11；当井深无法按图集02s515-11满足收口式时，采用￠1000圆形砖砌雨水检查井（盖板式），详见图集02s515-12；盖板配筋详见“￠1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-23。

③、当管径600mm＜d≤800mm时，采用￠1250圆形砖砌雨水检查井（收口式），详见图集02s515-14；当井深无法按图集02s515-14满足收口式时，采用￠1250圆形砖砌雨水检查井（盖板式），详见图集02s515-15；盖板配筋详见“￠1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-27。

2、污水检查井①、当井深h1≤1400mm，管径d≤400mm时，采用￠700圆形砖砌污水检查井，详见图集02s515-19。

②、当井深h1＞1400mm，管径200mm≤d≤600mm时，采用￠1000圆形砖砌污水检查井（收口式），详见图集02s515-20；当井深无法按图集02s515-20满足收口式时，采用￠1000圆形砖砌污水检查井（盖板式），详见图集02s515-21；盖板配筋详见“￠1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-23。

③、当管径600mm＜d≤800mm时，采用￠1250圆形砖砌污水检查井（收口式），详见图集02s515-24；当井深无法按图集02s515-24满足收口式时，采用￠1250圆形砖砌污水检查井（盖板式），详见图集02s515-25；盖板配筋详见“￠1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-27。

02s515排水检查井图集在线阅读一、引言在城市的排水系统中，排水检查井扮演着重要的角色。

排水检查井是排水管道系统中的重要组成部分，用于连接和检查排水管道网络的情况。

为了方便公众了解排水检查井的结构和设计，以及相关的技术规范，我们开发了一套02s515排水检查井图集在线阅读系统。

本文将介绍该图集的目的、内容和使用方法。

二、目的02s515排水检查井图集在线阅读系统的目的是为公众提供一个方便的途径，以了解排水检查井的结构和设计。

通过在线阅读图集，公众可以直观地了解排水检查井的各个部分和连接方式，从而提高对排水系统的了解和认识。

三、内容02s515排水检查井图集在线阅读系统包含了一系列排水检查井的图纸和相关技术规范。

图集中包含了各种类型和尺寸的排水检查井图纸，以及相关的设计参数和施工要求。

这些图纸和规范全面地展示和描述了排水检查井的结构、材料、连接方式等关键信息。

图集中的内容涵盖了以下方面：1. 排水检查井的类别和用途：图集首先介绍了排水检查井的不同类别和用途，包括污水、雨水和合流排水系统中的检查井。

2. 排水检查井的结构：图集展示了排水检查井的结构示意图，包括顶盖、墙体、底板等部分的设计和施工要求。

3. 排水检查井的尺寸和标准：图集提供了不同类型和规格的排水检查井的尺寸参数和标准，以满足不同排水系统的需求。

4. 排水检查井的连接方式：图集介绍了排水检查井与排水管道之间的连接方式，包括直接连接、弹性连接等不同方式的详细说明。

5. 排水检查井的施工要求：图集详细描述了排水检查井的施工要求，包括基坑开挖、混凝土浇筑等关键环节的技术规范。

四、使用方法使用02s515排水检查井图集在线阅读系统非常简便。

用户只需在浏览器中输入相关网址，即可进入在线阅读系统。

在系统首页，用户可以选择查看不同类型和规格的排水检查井图纸。

点击相应的图纸链接，用户即可打开该图纸进行阅读。

在图纸阅读界面，用户可以放大、缩小图纸进行查看，并可以通过鼠标拖动图纸位置，以便查看图纸中的详细信息。

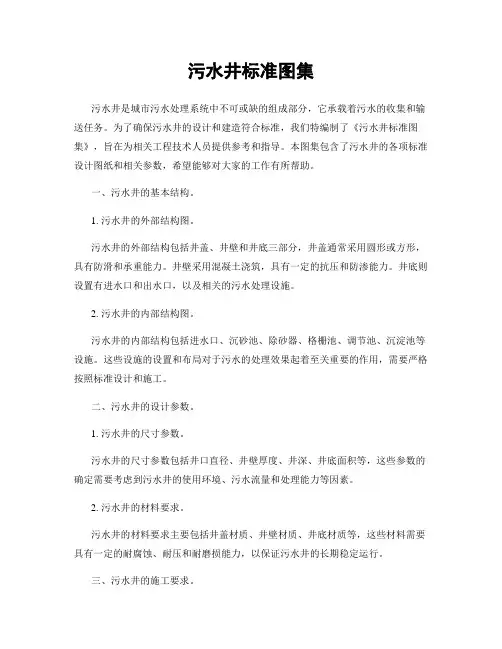

污水井标准图集污水井是城市污水处理系统中不可或缺的组成部分，它承载着污水的收集和输送任务。

为了确保污水井的设计和建造符合标准，我们特编制了《污水井标准图集》，旨在为相关工程技术人员提供参考和指导。

本图集包含了污水井的各项标准设计图纸和相关参数，希望能够对大家的工作有所帮助。

一、污水井的基本结构。

1. 污水井的外部结构图。

污水井的外部结构包括井盖、井壁和井底三部分，井盖通常采用圆形或方形，具有防滑和承重能力。

井壁采用混凝土浇筑，具有一定的抗压和防渗能力。

井底则设置有进水口和出水口，以及相关的污水处理设施。

2. 污水井的内部结构图。

污水井的内部结构包括进水口、沉砂池、除砂器、格栅池、调节池、沉淀池等设施。

这些设施的设置和布局对于污水的处理效果起着至关重要的作用，需要严格按照标准设计和施工。

二、污水井的设计参数。

1. 污水井的尺寸参数。

污水井的尺寸参数包括井口直径、井壁厚度、井深、井底面积等，这些参数的确定需要考虑到污水井的使用环境、污水流量和处理能力等因素。

2. 污水井的材料要求。

污水井的材料要求主要包括井盖材质、井壁材质、井底材质等，这些材料需要具有一定的耐腐蚀、耐压和耐磨损能力，以保证污水井的长期稳定运行。

三、污水井的施工要求。

1. 混凝土浇筑。

污水井的井壁和井底通常采用混凝土浇筑，需要注意浇筑质量和施工工艺，确保混凝土的密实性和抗渗性。

2. 设备安装。

污水井内部的污水处理设备需要按照标准要求进行安装，包括设备的固定、连接和通风等，以确保设备的正常运行和维护。

四、污水井的维护管理。

1. 定期清理。

污水井需要定期清理，包括清除沉积物、维修设备和更换损坏部件等，以保证污水井的正常使用和处理效果。

2. 安全防护。

污水井的周围需要设置安全防护设施，包括警示标识、围栏和防护栏等，以确保人员和设备的安全。

通过本标准图集的编制，我们希望能够为污水井的设计、建造和维护提供一些参考和指导，同时也希望相关工程技术人员能够严格按照标准要求进行操作，确保污水井的安全运行和污水处理效果。

雨水检查井标准图集【篇一：室外检查井选用】室外检查井选用标准1、雨水检查井①、当井深h1≤1400mm，管径d≤400mm时，采用￠700圆形砖砌雨水检查井，详见图集02s515-10。

②、当井深h1＞1400mm，管径200mm≤d≤600mm时，采用￠1000圆形砖砌雨水检查井（收口式），详见图集02s515-11；当井深无法按图集02s515-11满足收口式时，采用￠1000圆形砖砌雨水检查井（盖板式），详见图集02s515-12；盖板配筋详见“￠1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-23。

③、当管径600mm＜d≤800mm时，采用￠1250圆形砖砌雨水检查井（收口式），详见图集02s515-14；当井深无法按图集02s515-14满足收口式时，采用￠1250圆形砖砌雨水检查井（盖板式），详见图集02s515-15；盖板配筋详见“￠1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-27。

2、污水检查井①、当井深h1≤1400mm，管径d≤400mm时，采用￠700圆形砖砌污水检查井，详见图集02s515-19。

②、当井深h1＞1400mm，管径200mm≤d≤600mm时，采用￠1000圆形砖砌污水检查井（收口式），详见图集02s515-20；当井深无法按图集02s515-20满足收口式时，采用￠1000圆形砖砌污水检查井（盖板式），详见图集02s515-21；盖板配筋详见“￠1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-23。

③、当管径600mm＜d≤800mm时，采用￠1250圆形砖砌污水检查井（收口式），详见图集02s515-24；当井深无法按图集02s515-24满足收口式时，采用￠1250圆形砖砌污水检查井（盖板式），详见图集02s515-25；盖板配筋详见“￠1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-27。
