排水检查井,施工图集02S515图集

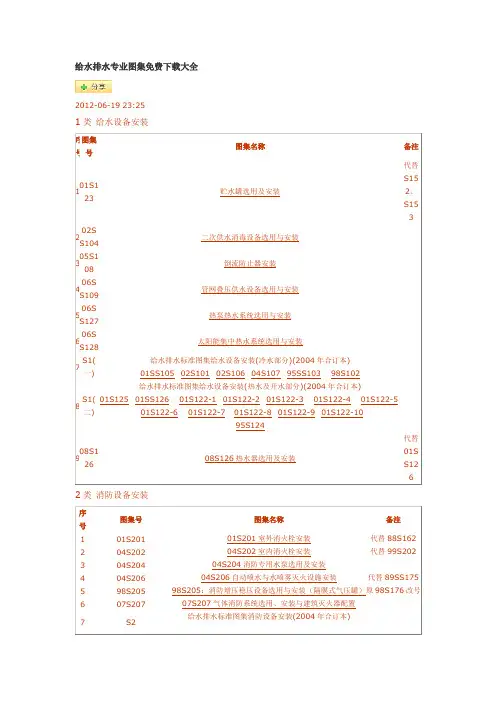

给水排水专业图集免费下载大全2012-06-19 23:251类 给水设备安装序号 图集号图集名称备注 1 01S123贮水罐选用及安装代替S152、S153202S S104 二次供水消毒设备选用与安装3 05S108 倒流防止器安装 406S S109 管网叠压供水设备选用与安装 506S S127 热泵热水系统选用与安装 606S S128 太阳能集中热水系统选用与安装7 S1(一)给水排水标准图集给水设备安装(冷水部分)(2004年合订本) 01SS105 02S101 02S106 04S107 95SS103 98S1028 S1(二) 给水排水标准图集给水设备安装(热水及开水部分)(2004年合订本)01S125 01SS126 01S122-1 01S122-2 01S122-3 01S122-4 01S122-5 01S122-6 01S122-7 01S122-8 01S122-9 01S122-1095S1249 08S12608S126热水器选用及安装代替01S S126 2类 消防设备安装序号 图集号 图集名称备注 1 01S201 01S201室外消火栓安装 代替88S162 2 04S202 04S202室内消火栓安装 代替99S202 3 04S204 04S204消防专用水泵选用及安装4 04S206 04S206自动喷水与水喷雾灭火设施安装 代替89SS175 5 98S205 98S205：消防增压稳压设备选用与安装（隔膜式气压罐） 原98S176改号6 07S207 07S207气体消防系统选用、安装与建筑灭火器配置 7S2给水排水标准图集消防设备安装(2004年合订本)3类排水设备及卫生器具安装4类室内给水排水管道及附件安装5类室外给水排水管道工程及附属设施6类给水处理构筑物7类排水处理构筑物8类蓄水构筑物9类综合项目10类市政给排水。

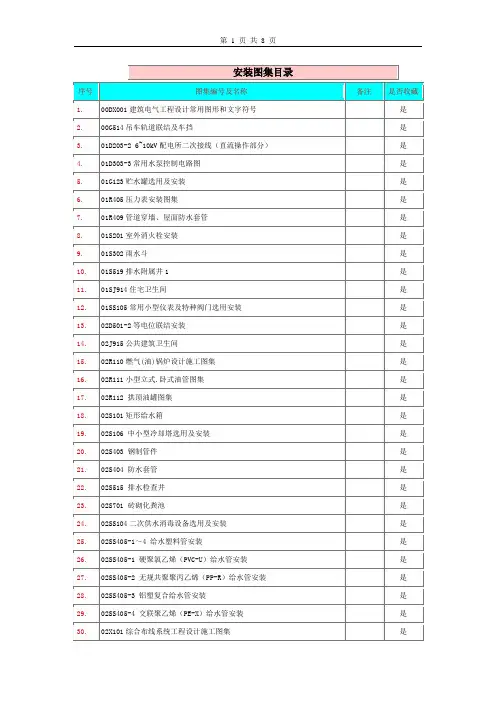

给排水专业常用国家标准图集汇总文章来源：海西给排水发布时间：2011-03-23 09:27:36 阅读次数：5553 次 [关闭] 编制：陈纪文一、给排水专业常用国家标准图集02S101矩形给水箱02SS104二次供水消毒设备选用与安装0ISS105常用小型仪表及特种阀门选用安装：（水表、温度计、压力表、止回阀、排气阀、浮球阀、液压水位阀、减压阀）02S106中小型冷却塔选用及安装04S107游泳池附件安装及设备选用05S108倒流防止器安装06SS109管网叠压供水设备选用与安装05SS121热水机组选用与安装S122-1~10水加热器选用及安装(2001年合订本)08S126热水器选用及安装06SS127热泵热水系统选用与安装06SS128太阳能集中热水系统选用与安装01S201室外消火栓安装04S202室内消火栓安装 :04S202-4单栓箱（甲）04S202-6单栓箱（乙）梯转台04S202-8双栓箱（甲）04S202-9双栓SNSS65(丙)04S202-9双栓箱（丁）梯转台04S202-12单栓带卷盘（甲）04S202-16屋面试验箱04S202-20单栓柜（甲）04S202-20双栓柜（乙）04S202-21单栓带卷盘（丙）减压稳压栓SNW65-Ш99S203消火水泵接合器安装(含2003年局部修改版)04S204消防专用水泵选用及安装98S205消防增压稳压设备选用与安装(隔膜式气压罐)04S206自动喷水与水喷雾灭火设施安装07S207气体消防系统选用安装与建筑灭火器配置08S208室内固定消防炮选用及安装04S301建筑排水设备附件选用安装：（清扫口、地漏、水封盒、钢制排水口、排水漏斗、通气帽、赃物搜集器、毛发聚集器、隔油器、阻火圈）09S302雨水斗选用及安装09S303医疗卫生设备安装09S303-10冷水液压脚踏式水嘴陶瓷洗池安装图09S303-11冷热水液压脚踏式水嘴陶瓷洗池安装图09S303-16冷水液压脚踏式水嘴玻璃板洗手池安装图09S303-19冷水液压脚踏式水嘴成品洗手池安装图09S303-21冷热水液压脚踏式水嘴成品洗手池安装图09S303-22单个液压脚踏式水嘴儿科洗手池安装图09S303-23多个液压脚踏式水嘴儿科洗手池安装图09S303-26液压脚踏阀开关儿科洗手池安装图09S303-27液压脚踏阀开关儿科洗手池材料表09S303-37生化清洗池安装图09S303-38普通试管清洗池安装图09S303-42带冲洗管倒便池安装图09S303-43不带冲洗管倒便池安装图09S303-44倒便池、消毒池组合池安装图（一）09S303-45倒便池、消毒池组合池安装图（二）09S303-53液压脚踏式水嘴医用清洗池平面、剖面安装图09S303-54液压脚踏式水嘴医用清洗池剖面安装图09S303-57单盆双个液压脚踏式水嘴医用清洗池平面、剖面安装图 09S303-58单盆双个液压脚踏式水嘴医用清洗池剖面安装图09S303-61双盆双个液压脚踏式水嘴医用清洗池平面、剖面安装图 09S303-62双盆双个液压脚踏式水嘴医用清洗池剖面安装图09S303-64液压脚踏阀开关医用整体刷手池安装图09S304卫生设备安装09S304-7冷水水嘴洗涤盆安装图09S304-8冷、热水水嘴洗涤盆安装图09S304-10单冷水液压脚踏水嘴洗涤盆安装图09S304-19洗涤池安装图（甲、乙型）09S304-26冷、热水水嘴单面盥洗安装图09S304-27冷、热水水嘴双面盥洗安装图09S304-29幼托洗手槽安装图（二）09S304-34液压脚踏水嘴双槽厨房洗涤盆安装图09S304-60液压脚踏调温水嘴洗涤盆安装图09S304-61液压脚踏水嘴洗手盆安装图09S304-63双档节水水嘴洗手盆安装图09S304-86液压脚踏开关低水箱蹲式大便器安装图09S304-88液压脚踏冲洗阀儿童用蹲式大便器安装图09S304-89液压脚踏冲洗阀蹲式大便器安装图09S304-90埋入式液压脚踏冲洗阀蹲式大便器安装图09S304-101液压脚踏冲洗阀壁挂式小便器安装图09S304-102埋入式液压脚踏冲洗阀蹲式小便器安装图09S304-103内藏式液压脚踏冲洗阀挂壁式小便器安装图09S304-104埋入式液压脚踏冲洗阀落地式小便器安装图09S304-132埋入式单柄调温液压脚踏淋浴器安装图09S304-137单管液压脚踏淋浴器安装图09S304-138埋入式单管液压脚踏式淋浴器安装图08S305小型潜水排污泵选用及安装03S401管道和设备保温、防结露及电伴热03S402室内管道支架及吊架02S403钢制管件02S404防水套管SS405一1~4给水塑料管安装(2002年合订本)10S406建筑排水塑料管道安装09S407-l建筑给水铜管道安装04S407-2建筑给水金属管道安装-薄壁不锈钢管03SS408住宅厨、卫给排水管道安装04S409建筑排水用柔性接口铸铁管安装S501-1-2单层、双层井盖及踏步S(2002年合订本)05S502室外给水管道附属构筑物：（阀门井、阀门套筒、水表井、给水栓）10S505柔性接口给水管道支墩05S506一l自承式平直形架空钢管06S506-2自承式圆弧形架空钢管10S507建筑小区埋地塑料给水管道施工02S515排水检查井(含2003年局部修改版)（雨水检查井、污水检查井、缺水井、阀槽井、沉泥井）04S516混凝土排水管道基础及接口05S518雨水口04S519小型排水构筑物（室内排水阀门井、室内排水检查口井、室内雨水检查口井、室外水封井、室外隔油池、锅炉排污降温池、洗车污水隔油沉淀池）04S520埋地塑料排水管道施工05SS521预制装配式钢筋混凝土排水检查井05SS522混凝土模块式排水检查井08SS523建筑小区塑料排水检查井S531–1～5 湿陷性黄土地区室外给水排水管道工程构筑物(2004年合订本)07SS604建筑管道直饮水工程02S701砖砌化粪池02S702钢筋混凝土化粪池03SS703-1建筑中水处理工程（一）08SS703-2建筑中水处理工程（二）08SS704混凝土模块式化粪池04S801-1、2钢筋混凝土堆锥壳保温水塔04S802-1、2钢筋混凝土堆锥壳不保温水塔04S803圆形钢筋混凝土蓄水池总容积50m³ ~2000 m³05S804矩形钢筋混凝土蓄水池总容积50m³ ~2000 m³S901-902民用建筑工程给水排水设计深度图样（2009年合订本）07S906 给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）S 1(一)给水设备安装（冷水部分）2004版S 1(二)给水设备安装（热水及开水部分）2004版S2消防设备安装 2004版S4(一)室内给水排水管道及附件安装（一）2004版S4(二) 室内给水排水管道及附件安装（二）2004版S5(二)主外给水排水管道工程及附属设施（二）2005版09FS01防空地下室给排水设计示例09FS02防空地下室给排水设施安装05SFS1O《人民防军地下室设计规范》图示-给水排水专业07MS101市政给水管道工程及附属设施06MS201市政排水管道工程及附属设施09SMS202-1埋地矩形雨水管道及其附属构筑物（混凝土模块砌块）二、与给排水专业相关的其他专业图集05SJ811《建筑设计防火规范》图示03J012-1环境景观（水池、跌水、流水墙、瀑布、溪流、沼泽、旱喷、喷泉、溢水坑、溢水口、排水坑、进水口、饮水台）05R410热水管道直埋敷设05R502燃气工程设计施工。

雨水检查井标准图集【篇一：室外检查井选用】室外检查井选用标准1、雨水检查井①、当井深h1≤1400mm，管径d≤400mm时，采用￠700圆形砖砌雨水检查井，详见图集02s515-10。

②、当井深h1＞1400mm，管径200mm≤d≤600mm时，采用￠1000圆形砖砌雨水检查井（收口式），详见图集02s515-11；当井深无法按图集02s515-11满足收口式时，采用￠1000圆形砖砌雨水检查井（盖板式），详见图集02s515-12；盖板配筋详见“￠1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-23。

③、当管径600mm＜d≤800mm时，采用￠1250圆形砖砌雨水检查井（收口式），详见图集02s515-14；当井深无法按图集02s515-14满足收口式时，采用￠1250圆形砖砌雨水检查井（盖板式），详见图集02s515-15；盖板配筋详见“￠1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-27。

2、污水检查井①、当井深h1≤1400mm，管径d≤400mm时，采用￠700圆形砖砌污水检查井，详见图集02s515-19。

②、当井深h1＞1400mm，管径200mm≤d≤600mm时，采用￠1000圆形砖砌污水检查井（收口式），详见图集02s515-20；当井深无法按图集02s515-20满足收口式时，采用￠1000圆形砖砌污水检查井（盖板式），详见图集02s515-21；盖板配筋详见“￠1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-23。

③、当管径600mm＜d≤800mm时，采用￠1250圆形砖砌污水检查井（收口式），详见图集02s515-24；当井深无法按图集02s515-24满足收口式时，采用￠1250圆形砖砌污水检查井（盖板式），详见图集02s515-25；盖板配筋详见“￠1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02s515-27。

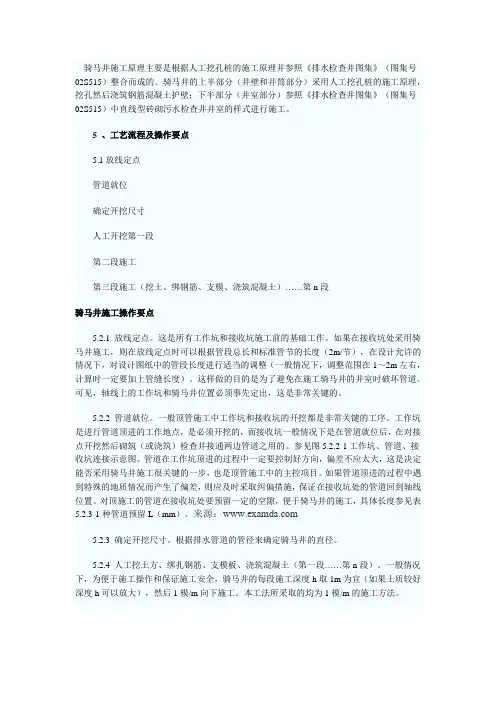

污水井方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、编制依据《排水检查井图集》(图集号 02S515) 《室外排水设计规范》(GB50014-2006) 踏勘现场所获取的调查资料。

二、施工准备材料要求水泥、砂、砖、掺合料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。

砖、砂浆、盖板砼抗压强度应符合设计要求。

井圈、井盖、踏步的选用符合设计要求。

施工机具与设备砂浆拌制设备、数量、能力应满足现场拌制需要。

作业条件排水管道检查井基础强度应满足设计要求，表面清理干净整洁。

测设井位轴线位置并标示井底高程（流水面高程）。

所用材料已运至施工现场，数量满足施工需要。

施工用砂浆配合比已完成并满足施工需要。

井室内未接通的备用支线管口已封堵完成。

三、施工工艺施工排水：在检查井施工过程中，必须做到不间断排水，严禁带水操作。

沟槽开挖采用明沟排水施工时，应在开挖的沟槽范围以外布置排水井，排水井规格：φ600×H（H-有效深度＞40cm），其间距不宜大于150m。

检查井施工时，应在检查井基础10cm以外布置排水井。

基础施工：井的砼基础之强度和厚度的规定：井基础的砼强度和厚度等尺寸，必须符合设计要求。

最低砼强度等级不得低于C15，素砼井基础的最小厚度不得小于15cm。

检查井基础施工：不落底的检查井：井基础应与管道基础同时浇筑。

有落底的检查井：应先施工井基础，然后砌井壁达管道基础底标高，再浇筑管道基础。

应按施工规范进行砼浇筑。

浇筑完后，要给砼一定时间的养护期。

只有当砼基础强度达时，方能进行下道工序（安装管道或砌井壁的施工）。

严禁留出井位、先施工管道，再施工检查井或先砌井壁后浇筑砼底板的错误作业法。

工艺流程：井底基础→砌筑井室及井内流槽，表面应用砂浆分层压实抹光→井室收口及井内壁原浆勾缝，踏步安装→预留支管的安装与井壁衔接处理→井身二次接高至规定高程→浇筑或安装井圈→井盖就位。
