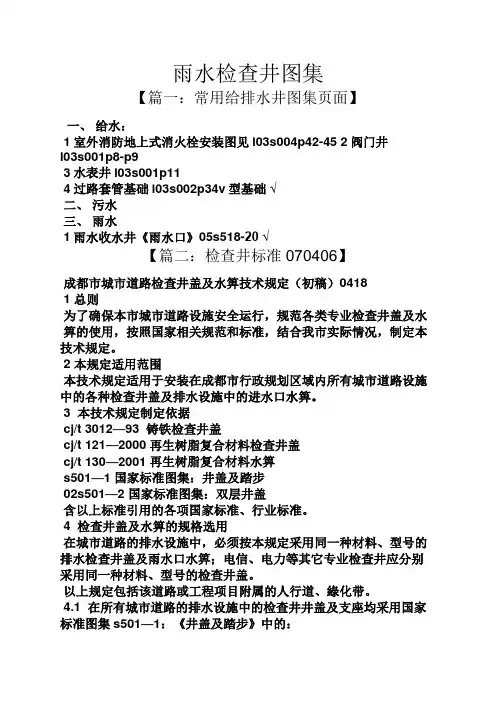

【篇一：常用给排水井图集页面】
一、给水：
1室外消防地上式消火栓安装图见l03s004p42-45 2阀门井
l03s001p8-p9
3水表井l03s001p11
4过路套管基础l03s002p34v型基础√
二、污水

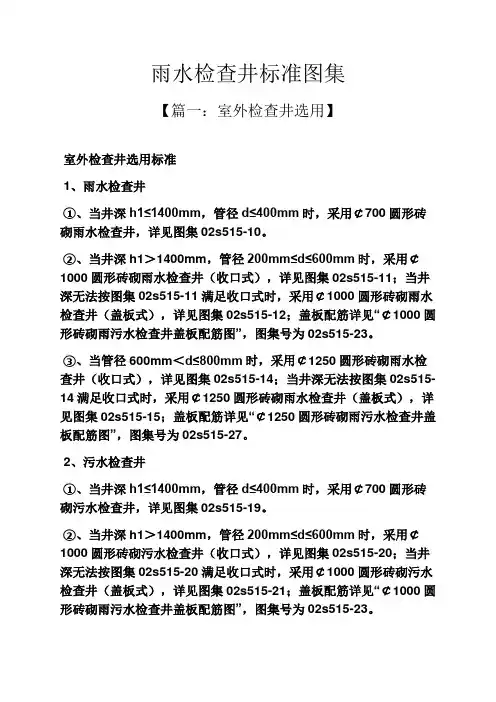

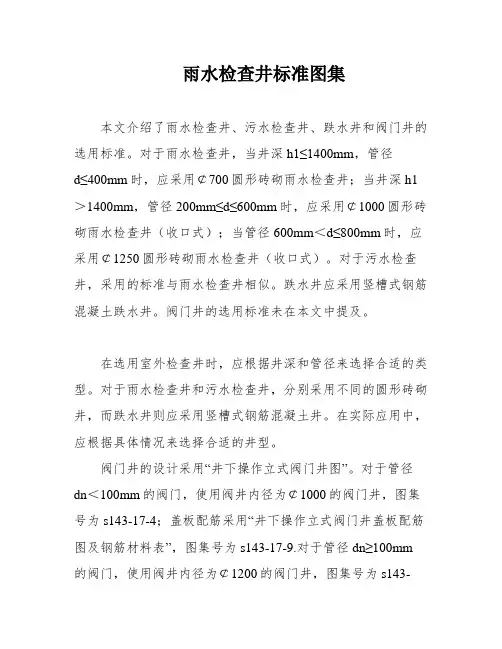

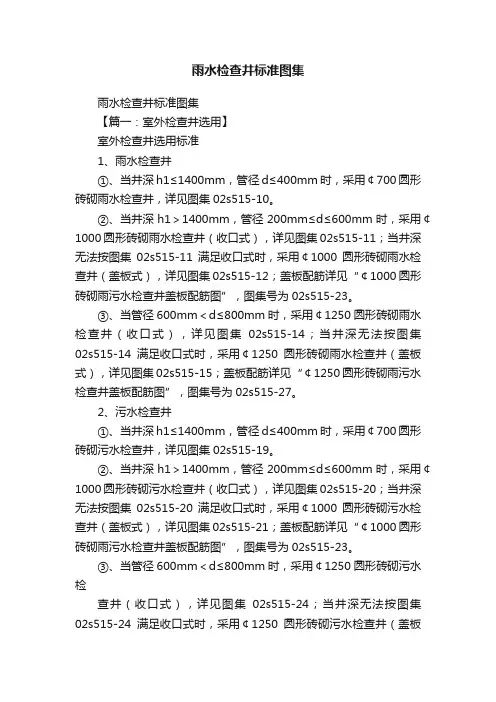

三、雨水
1雨水收水井《雨水口》05s518-20 √
【篇二：检查井标准070406】
成都市城市道路检查井盖及水箅技术规定（初稿）0418
1 总则
为了确保本市城市道路设施安全运行，规范各类专业检查井盖及水
箅的使用，按照国家相关规范和标准，结合我市实际情况，制定本技术规定。
2 本规定适用范围
本技术规定适用于安装在成都市行政规划区域内所有城市道路设施中的各种检查井盖及排水设施中的进水口水箅。
3 本技术规定制定依据
cj/t 3012—93 铸铁检查井盖
cj/t 121—2000 再生树脂复合材料检查井盖
cj/t 130—2001 再生树脂复合材料水箅
s501—1 国家标准图集：井盖及踏步
02s501—2 国家标准图集：双层井盖
含以上标准引用的各项国家标准、行业标准。
4 检查井盖及水箅的规格选用
在城市道路的排水设施中，必须按本规定采用同一种材料、型号的排水检查井盖及雨水口水箅；电信、电力等其它专业检查井应分别采用同一种材料、型号的检查井盖。
以上规定包括该道路或工程项目附属的人行道、綠化带。
4.1 在所有城市道路的排水设施中的检查井井盖及支座均采用国家标准图集s501—1：《井盖及踏步》中的：
700（zq）重型球墨铸铁井盖（及井座）b型。
4.2.1 其它专业使用的双层检查井上层井盖规定同上，电信、电力等其它专业检查井宜采用国家标准图集s501—1：《井盖及踏步》中的：
800（zq）重型球墨铸铁井盖（及支座）b型。
4.2.2 双层检查井下层井盖可采用国家标准图集02s501—2：《双层井盖》中的玻璃钢子盖。
4.2.3、双层井盖支座采可采用国家标准图集02s501—2：《双层井盖》中球重型球墨铸铁双层井盖支座、球墨铸铁及灰口铸铁子盖支座。
4.3 在人行道、在非开放式住宅小区内不以机动车行驶为主的道路、园林中的检查井盖可以采用国家标准图集s501—1：《井盖及踏步》中的：
700（qq）轻型球墨铸铁井盖（及支座）b型；也可采用：
700（qh）轻型灰口铸铁井盖（及支座）b型；也可采用：
行业标准cj/t 130—2001《再生树脂复合材料检查井盖》中的：
重型再生树脂复合材料检查井盖。
4.4 在所有城市道路、公园、园林等公用设施中的排水口水箅应采
用国家建筑标准设计图集（s2）95s518—1：《雨水口（一）》中的：
4.6 在非开放式住宅小区内不以机动车行驶为主的道路中的排水口
水箅可以采用国家建筑标准设计图集（s2）95s518—1：《雨水口（一）》中的：
4.7 在桥梁、隧道等特殊设施中，可以采用其它材料和形式的水箅，其承载能力应达到或超过汽超20等级，同一工程应尽量採用同一材
料和形式的水箅。
5检查井盖及水箅的技术条件
5.1 检查井盖荷载等级：
一般城市道路：重型井盖、汽超－20（汽车总重55t、后轴轮压
7.0t）人行道、小区道路、园林：轻型井盖、汽－10主车（汽车总
重10t、后轴轮压3.5t）
5.2 材料
5.2.1 检查井井盖应采用以下材料制造
qt500--7球墨铸铁应符合gb 1348--88《球墨铸铁》标准
口铸铁应符合gb 9439--88《灰口铸铁》标准
再生树脂复合材料应符合行业标准cj/t 130—2001《再生树脂复
合材料检查井盖》
5.2.2 排水口水箅应采用以下材料制造
qt500--7球墨铸铁应符合gb 1348--88《球墨铸铁》标准 ht250灰
口铸铁应符合gb 9439--88《灰口铸铁》标准
再生树脂复合材料应符合cj/t 130—2001〈再生树脂复合材料
水箅〉行业标准
5.3 制造尺寸
检查井盖及水箅的结构应根据标准图所示基本尺寸，按照gb/t6414
－1999《铸件尺寸公差》标准要求，其公差等级不低于其中ct10的
规定並保证井盖与支座的互换性；並应符合以下要求。
5.3.1 检查井盖的装配部位直径尺寸的公差范围为（0，－2）mm；
装配部
位的高度尺寸的公差范围为（0，2）mm。
5.3.2 检查井支座的装配部位直径尺寸的公差范围为（-4，-2）mm；装配部位的高度尺寸的公差范围为（0，2）mm。
5.3.2 检查井盖及支座装配表面不平度在构件长度范围内不应超过
5.3.4 检查井支座支承面宽度应≧20mm。
5.3.5 检查井盖及支座其它部位尺寸
实体部分应等于或大于标准图所示尺寸，孔的公差范围为（0，2）mm；检查井盖表面标记、防滑花纹高度尺寸公差范围为（－0.5，0.5）mm。
5.3.6 排水口水箅的装配部位长度及宽度尺寸的公差范围为（－2，0）mm；安装部位的高度（厚度）尺寸的公差范围为（0，２）mm。
5.3.7 排水口座的装配部位尺寸的公差范围为（0，6）mm；安装部位的高度尺寸的公差范围为（0，2）mm。
5.3.8 排水口水箅及排水口座其它部位尺寸
实体部分应等于或大于标准图所示尺寸，孔的公差范围为（0，2）mm。
5.4 外观
5.4.1 一般要求
铸铁井盖及支座和铸铁水箅及排水口座表面应平整、光滑；应磨光毛刺、飞边。不得有裂纹，以及有影响使用性能的冷隔、缩松、气孔等缺陷，不得补焊。
5.4.2 装配表面
铸铁检查井盖的接触表面和支座的支承表面应进行车削等机加工。
5.4.3 检查井盖表面标记
所有检查井盖表面中间空白处必须填铸“给水”、“污水”、“雨水”、“消防”、“通讯”等专业标志字样；上面空白处填铸“?700（zq）”、“（?700ＱＱ）”等规格、材料、承载等级标志字样；下面空白处填铸制造厂名（汉字楷书、全称或可以识别的简称）及制造年份（阿拉伯数字）字样。填铸标志、字样应清晰，高度与表面花纹一致。
所有检查井支座也必须铸出清晰的材料、规格、承载等级标志，如?700（zq）；必须铸出清晰的生产厂名、制造年份。
5.4.4 重量
铸铁检查井盖及支座的成品重量应等于或大于标准图所标重量，即： ?700（zq）重型球墨铸铁井盖b型重量应≧53kg
700（qq）轻型球墨铸铁井盖b型重量≧45kg
800（zq）重型球墨铸铁井盖b型重量应≧71kg
