水泥化学分析常规项目测定方法及要领纪红梅引言水泥，粉状硬性无机胶凝材料，加水搅拌成浆体后能在空气中或水中硬化，用它将砂、石等散粒材料胶结成砂浆或混泥土。
水泥作为一种主要的建筑材料，广泛应用于混凝土和砂浆中。
为了保证建筑物结构的安全，在GB 175--2008(通用硅酸盐水泥》中，对各类通用硅酸盐水泥的化学成分指标，括烧失量、不溶物、三氧化硫、氧化镁、氯离子等有明确的限量规定，在GB 176--2008(水泥化学分析方法》中规定了各成分测定的允许误差。
在进行化学分析时，即使严格按照标准规定的程序进行操作，实验仪器和检测环境均符合标准要求，但还是不可避免地存在一定的误差。
为了提高检测水平，应充分了解各成分的测定原理，掌握可能引起实验误差的关键点，并在此基础上不断完善实验方法和步骤，以减少测定误差。
1烧失量的测定——灼烧差减法烧失量的测定就是把试样在950℃左右的高温炉中灼烧至恒量，(即驱除水分和二氧化碳，同时将存在的易氧化元素氧化)，计算灼烧掉物质的质量百分数。
烧失量操作步骤比较简单，存在的人为误差比其它项目要少得多。
只要注意以下几个方面就可以把误差降到最小：(1)每次测定前都要把测定用瓷坩埚洗净后，预先在950℃下灼烧至恒量。
(2)2N热应使用电阻丝高温炉而不应使用硅碳棒电炉，并应将坩埚放在高温炉的恒温区，保证温度波动不大。
高温炉的炉门处温度最低，而炉壁附近处温度最高，注意不要放在这些位置上。
(3)应定期计量高温炉上的温度控制器。
以确保温度的准确性，防止温度偏低。
(4)灼烧时高温炉温度应从低温(低于400℃)升起，以防止水泥中挥发性物质(如碱、氯化物、硫化物等等)因急剧受热，猛烈排出而使水泥样飞溅，造成结果偏低。
(5)灼烧完毕坩埚盖打开后应及时将样品放在干燥器中密封保存，防止样品吸收空气中的水分和二氧化碳使测试结果偏高。
(6)瓷坩埚的标识不能象我们标识玻璃器皿，用蜡笔，因为蜡在高温下会熔化，所以我们要用能耐高温950～1000℃的物质。
混凝土二次烧失量指的是过火混凝土二次灼烧到1020℃的质量损失率。
混凝土是将砂石、水泥与水按照一定配合比搅拌而成的复合材料。
二次烧失量检测法需要取样未过火混凝土样品，在不同的火灾温度下进行一次灼烧，冷却之后进行二次灼烧至1020℃，记录不同温度下的二次烧失量，拟合并得到混凝土二次烧失量与火灾特征温度回归方程；继而取样过火混凝土样品，进行二次烧失量试验，将结果带入到回归方程中，最终得到过火混凝土的火灾特征温度。

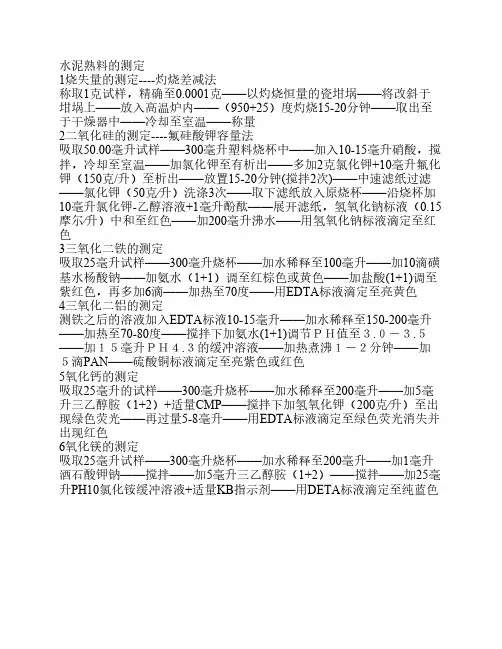

水泥熟料的测定1烧失量的测定----灼烧差减法称取1克试样，精确至0.0001克——以灼烧恒量的瓷坩埚——将改斜于坩埚上——放入高温炉内——（950+25）度灼烧15-20分钟——取出至于干燥器中——冷却至室温——称量2二氧化硅的测定----氟硅酸钾容量法吸取50.00毫升试样——300毫升塑料烧杯中——加入10-15毫升硝酸，搅拌，冷却至室温——加氯化钾至有析出——多加2克氯化钾+10毫升氟化钾（150克/升）至析出——放置15-20分钟(搅拌2次)——中速滤纸过滤——氯化钾（50克⁄升）洗涤3次——取下滤纸放入原烧杯——沿烧杯加10毫升氯化钾-乙醇溶液+1毫升酚酞——展开滤纸，氢氧化钠标液（0.15摩尔⁄升）中和至红色——加200毫升沸水——用氢氧化钠标液滴定至红色3三氧化二铁的测定吸取25毫升试样——300毫升烧杯——加水稀释至100毫升——加10滴磺基水杨酸钠——加氨水（1+1）调至红棕色或黄色——加盐酸(1+1)调至紫红色，再多加6滴——加热至70度——用EDTA标液滴定至亮黄色4三氧化二铝的测定测铁之后的溶液加入EDTA标液10-15毫升——加水稀释至150-200毫升——加热至70-80度——搅拌下加氨水(1+1)调节ＰＨ值至３.０－３.５——加１５毫升ＰＨ４.３的缓冲溶液——加热煮沸１－２分钟——加５滴PAN——硫酸铜标液滴定至亮紫色或红色5氧化钙的测定吸取25毫升的试样——300毫升烧杯——加水稀释至200毫升——加5毫升三乙醇胺（1+2）+适量CMP——搅拌下加氢氧化钾（200克⁄升）至出现绿色荧光——再过量5-8毫升——用EDTA标液滴定至绿色荧光消失并出现红色6氧化镁的测定吸取25毫升试样——300毫升烧杯——加水稀释至200毫升——加1毫升酒石酸钾钠——搅拌——加5毫升三乙醇胺（1+2）——搅拌——加25毫升PH10氯化铵缓冲溶液+适量KB指示剂——用DETA标液滴定至纯蓝色。
水泥检测项目一、项目背景水泥作为建造材料的重要组成部份，其质量直接影响到建造物的稳定性和耐久性。
为了确保水泥产品符合相关标准和要求，进行水泥检测是必不可少的环节。
本项目旨在详细介绍水泥检测的标准格式文本，以便进行准确、规范的水泥检测工作。
二、检测项目及标准1. 外观检测外观检测是水泥检测的首要步骤，通过对水泥外观进行观察和评估，判断其颜色、致密度、均匀性等特征。
外观检测应符合国家标准GB/T 176-2022《水泥外观检验方法》的要求。
2. 物理性能检测物理性能检测是对水泥的物理性能进行评估，主要包括压缩强度、抗折强度、凝结时间等指标。
物理性能检测应符合国家标准GB/T 17671-1999《水泥力学性能检验方法》的要求。
3. 化学成份检测化学成份检测是对水泥中各种化学成份含量进行分析，以确定其成份是否符合标准要求。
常见的化学成份检测指标包括SiO2、Al2O3、Fe2O3、CaO、MgO、SO3等。
化学成份检测应符合国家标准GB/T 176-2022《水泥化学分析方法》的要求。
4. 粒度分析检测粒度分析检测是对水泥颗粒大小进行测量和分析，以确定其粒度分布情况。
常用的粒度分析方法有筛分法、激光粒度分析法等。
粒度分析检测应符合国家标准GB/T 176-2022《水泥颗粒度分析方法》的要求。
5. 硫酸盐含量检测硫酸盐含量检测是对水泥中硫酸盐含量进行测定，以判断其与其他材料的相容性。
硫酸盐含量检测应符合国家标准GB/T 176-2022《水泥硫酸盐含量测定方法》的要求。
6. 烧失量检测烧失量检测是对水泥中烧失量进行测定，以评估其烧结程度和矿物成份含量。
烧失量检测应符合国家标准GB/T 176-2022《水泥烧失量测定方法》的要求。
三、检测流程1. 样品采集与准备根据抽样规范，从生产线上取得代表性的水泥样品，并进行编号和记录。
样品应放置在干燥、密封的容器中，以防止水分和杂质的污染。
2. 检测仪器校准检测仪器的准确性对于水泥检测结果的可靠性至关重要。
