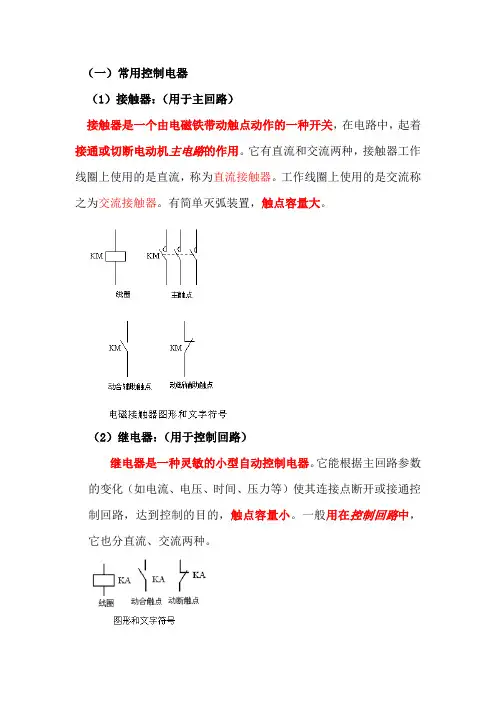

(一)常用控制电器(1)接触器:(用于主回路)接触器是一个由电磁铁带动触点动作的一种开关,在电路中,起着接通或切断电动机主电路的作用。
它有直流和交流两种,接触器工作线圈上使用的是直流,称为直流接触器。
工作线圈上使用的是交流称之为交流接触器。
有简单灭弧装置,触点容量大。
(2)继电器:(用于控制回路)继电器是一种灵敏的小型自动控制电器。
它能根据主回路参数的变化(如电流、电压、时间、压力等)使其连接点断开或接通控制回路,达到控制的目的,触点容量小。
一般用在控制回路中,它也分直流、交流两种。
(3)主令控制器:在控制电路时,起到发号施令作用的电器称之为主令控制器。
如按钮、控制器等。
通常用于电动机的启动、调速、换向、停车.(二)控制图1、分类:原理图:包括主回路、控制回路、辅助回路安装接线图:元件位置,接线位置(1)原理图①主回路:为用电设备提供动力电的回路为主回路。
一般画在图纸上方或是左方,用比较粗的线画出。
②控制回路提供给接触器线圈和继电器线圈的电流(电压)回路为控制回路。
用来控制主回路的通断。
一般画在图纸的下方或右方。
用较细的线画出。
③辅助回路主要指信号、测量和保护等回路,其特点为:若去掉这些回路并不影响主回路和控制回路的工作。
(2)安装接线图为安装和施工提供的图,其特点是每一个元件都要单独画出。
各个元件之间用带编号的线连接起来,在施工时,每一根连线的两头都有编号。
应做到图上的编号,实际元件的接点编号,连线两头的编号三对应才能连接正确。
2.绘图原则(有以下4点)(1)分成主回路,控制回路,辅助回路来绘制;(2)用规定的图符表示元件:(自画图讲,画出开关、接触器、继电器、按钮、控制器等的触点或线圈的表示方法。
)(3)接点位置按无电状态画出:所谓无电状态是指接触器、继电器无电时的状态。
对(旧)接点的画法有以下口诀:“上开下闭,左开右闭”(自画图讲)。
对(新)接点的画法(自画图讲)。
(4)交叉电气接点画上黑点:两根交叉如果无黑点,表示电气上不连接,只是跨越而过。
继电器与接触器控制1. 前言继电器和接触器是电气控制系统中常见的两种电器元件,它们在自动化控制系统中扮演着重要的角色。
在现代工业生产中,继电器和接触器广泛应用于各种设备和机械的控制、保护、监测等方面。
本文将从工作原理、类型分类和应用领域三方面进行继电器和接触器控制的介绍。
2. 继电器继电器是一种电器元件,它通过控制一个电路的开、关来控制另一个电路的开、关。
它主要由铁芯、线圈、移动触点、不动触点等组成。
2.1 工作原理继电器工作的基本原理是将电信号转换为磁信号,通过控制磁信号的闭合与断开来控制电气信号的开、关。
根据工作原理不同,继电器可分为机械式继电器、固态继电器等不同类型。
机械式继电器的工作原理是利用电磁吸合原理,当线圈通电时,会产生磁场,吸引动铁芯与移动触点连同动作杆移动,使移动触点触碰固定触点闭合;当线圈断电时,动铁芯会被复位,移动触点脱离固定触点,回到原来位置,断开电路。
相比机械式继电器,固态继电器没有机械运动,它的工作原理是利用固态器件进行开关控制,其核心是触发元件和输出元件。
当控制信号作用于触发元件时,触发元件输出高电平,使输出元件闭合;当控制信号消失时,触发元件输出低电平,使输出元件断开。
2.2 类型分类继电器可以根据使用场合、功能及结构特点进行分类。
在使用场合上,继电器一般分为小功率继电器和大功率继电器。
小功率继电器主要用于信号传输和控制,大功率继电器则用于电路开关控制。
在结构类型上,继电器可以分为电磁式继电器、固态继电器、时间继电器、中间继电器、保护继电器等多种类型。
不同类型的继电器在结构和电气性能上有所不同,以适应不同的工作场合和应用要求。
2.3 应用领域继电器广泛应用于自动化控制、通讯、电力电子、仪器仪表等领域。
在自动化控制中,继电器可用于启动、停止电机、控制电器、控制灯光等;在通讯领域,继电器可用于开关线路的控制和保护;在电力电子领域,继电器可用于电路的保护、响应和开关控制;在仪器仪表领域,继电器可用于信号转换和控制等方面。
第八章继电接触控制常用元器件第一节按钮和开关一、按钮按钮是一种短时接通或断开小电流电路的手动电器,通常用于控制电路中发出起动或停止等指令,以控制接触器、继电器等电器的线圈电流的接通或断开,再由它们去接通或断开主电路。
这种发出指令的电器,称为主令电器。
另外,按钮之间还可实现电气连锁。
按钮的结构一般是由按钮帽、复位弹簧、桥式动触点、静触点和外壳等组成。
图8-1为LA19系列按钮的外型与结构。
动合按钮:手指未按下时,触点是断开的,如图8-1中的触点A、B,当手指按下按钮帽时,触点A、B被接通,而手指松开后,触点在复位弹簧作用下返回原位而断开。
动合按钮在控制电路中常用作起动按钮。
动断按钮:手指未按下时,触点是闭合的,如图8-1中的触点C、D,当手指按下时,触点C、D被断开,而手指松开后,触点在复位弹簧作用下恢复闭合。
动断按钮在控制电路中常用作停止按钮。
复合按钮:当手指未按下时,触点C、D是闭合的,触点A、B是断开的,当手指按下时,先断开C、D,后接通触点A、B,而手指松开后,触点在复位弹簧作用下全部复位。
复合按钮在控制电路中常用于电气连锁。
二、行程开关行程开关是位置开关中的一种,是用来反映工作机械的行程,发布命令以控制其运动方向或行程大小的主令电器。
如果把行程开关安装在工作机械行程终点处,它就称为限位开关或终端开关。
图8-2是LX19K型行程开关的结构简图。
当外部机械碰撞压钮,使其向下运动并压迫弹簧,使触点桥由与动断静触点接触转向同动合静触点接触。
当外部机械作用移去后,由于弹簧的反作用,触点桥恢复原位。
以LX19K型为基础,增设不同的滚轮和转动件,就可派生出其它的结构形式。
根据结构不同分为自动复位式和非自动复位式两种。
LX19系列行程开关基本技术数据如表8-1所示。
表8-1 LX19系列行程开关基本技术数据第二节交流接触器接触器是在按钮或继电器的控制下,运用电磁铁的吸引力使动、静触点闭合或断开的控制电器,主要用来频繁地接通或分断交、直流电路以及远距离控制电器。
第六章 继电器接触器控制第六章 继电器接触器控制 主要内容: 6.1常用低压电器 6.2电气原理图 6.3三相异步电动机基本控制线路 6.4其他常用基本控制线路 6.5自动循环工作控制线路第六章 继电器接触器控制学习要求: ¾ 熟悉各种电器的工作原理、作用、特点、应 用场所和表示符号;¾ 掌握继电器接触器控制电路中基本控制 环节和常用的几种自动控制方式;¾ 学会设计一些简单的继电器接触器控制电路。
电力拖动控制是指对电动机的起动、调速、 停止、反转、制动等过程所实施的控制。
可按 作用方式分为手动控制与自动控制。
手动控制:用闸刀、转换开关等手控电器来实 现电动机传动控制。
自动控制:用自动电器来实现电力拖动控制, 控制系统也向无触点连续控制、微机控制发展, 但由于继电器—接触器所用的控制电器结构简 单价格便宜,对小型机床、老机床的改进中也 还是很重要,本章,主要介绍最常用的控制电 器与执行电器,在此基础上,分析继电器—接 触器的基本路线。
6.1 常用控制电器与执行电器1.概念 ☆控制电器(用于生产机械中)多属低压电器,U <500V☆用来接通或断开电路,以及用来控制、 调节和保护用电设备的电气器具。
2.分类ぬ电器按动作性质可分为以下两类。
✡ (1)非自动电器:这类电器没有动力 机构,依靠人力或其他外力来接通或切断电路, 如:刀开关、转换开关、行程开关等。
✡ (2)自动电器:这类电器有电磁铁等 动力机构,按照指令、信号或参数变化而自动 动作,是工作电路接通和切断,如:接触器、 继电器、自动开关等。
ぬ电器按其用途又可分为以下三类。
✡ (1)控制电器:用来控制电动机的起动、反 转、调速、制动等动作,如:磁力起动器、接触器、 继电器等。
✡ (2)保护电器:用来保护电动机,使其安全 运行,以及保护生产机械使其不受损坏,如:熔断器、 电流继电器、热继电器等。
