焊接工艺卡样本

  • 格式：doc
  • 大小：134.50 KB
  • 文档页数：4

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

焊 接 工 艺 卡

编号: JH-01

工程名称 南京市江南静脉产业园生活垃圾焚烧发电厂一期工程 对口及焊道简图

工件名称 锅炉钢结构焊接

0.5-2mm2-3mm31-35 工艺评定编号 A-002

母材 材质 20G

规格 /

焊接方法 Ds 焊接位置 2G、 3G、 4G

焊接材料 焊丝型号 JQG70S 规格 1.2 保护气体 气体种类 / 流量 /

焊条(剂)型号 J507 规格 Φ3.2

ф4.0 背面保护 / 流量 /

钨极型号 / 规格 / 拖后保护 / 流量 /

焊接工艺参数

焊层道号 单层(道)焊缝尺寸

宽×高(mm) 焊接方法 焊条( 丝) 电流 电压范围

V 焊接

速度

mm/min 其它

型号 规格

mm 极性 范围

A

1 8×3 Ds JQG70S 1.2 - 75-90 20-25 70-80 /

2 8×3 Ds J507 Φ3.2ф4.0 - 75-90 20-25 70-80 /

其余 12×4 Ds J507 Φ4.0 - 90-130 20-25 80-90 /

施焊技术 焊嘴尺寸mm / 导电嘴与工件距离 /

根层或层间清理方法 机械清理 清根方法或单面焊双面成型 机械清理

其它 两人对称焊, 外侧焊接完成后根部机械方法清根, 然后进行封底焊接。

热

处

理 预热温度 / 层间温度 /

后热温度、 保温时间 / 焊后热处理温度、 保温时间 /

其它 /

质量检验要求 1.清除焊口两侧15mm的油、 锈、 漆、 垢。焊接完后, 须经自检、 专检合格, 标准依据《电力建设施工质量验收及评定规程》第七部分: 焊接( DL/T5210.7- )

2.无损检测符合相关规程规范要求。

注意事项 1.焊工须持有效项目合格证方可施焊。

2.施焊过程中要注意根部清理、 接头、 收弧质量。

编制 日期 审批 日期

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

焊 接 工 艺 卡

编号: JH-01

工程名称 南京市江南静脉产业园生活垃圾焚烧发电厂一期工程 对口及焊道简图

工件名称 锅炉密封焊接

0.5-2mm2-3mm31-35 工艺评定编号 A-002

母材 材质 20G

规格 /

焊接方法 Ds 焊接位置 2G、 3G、 4G

焊接材料 焊丝型号 J507 规格 Φ3.2 保护气体 气体种类 / 流量 /

焊条(剂)型号 J507 规格 ф4.0 背面保护 / 流量 /

钨极型号 / 规格 / 拖后保护 / 流量 /

焊接工艺参数

焊层道号 单层(道)焊缝尺寸

宽×高(mm) 焊接方法 焊条( 丝) 电流 电压范围

V 焊接

速度

mm/min 其它

型号 规格

mm 极性 范围

A

1 8×3 Ds J507 Φ3.2 - 75-90 20-25 70-80 /

2 8×3 Ds J507 ф4.0 - 75-90 20-25 70-80 /

其余 12×4 Ds J507 Φ4.0 - 90-130 20-25 80-90 /

施焊技术 焊嘴尺寸mm / 导电嘴与工件距离 /

根层或层间清理方法 机械清理 清根方法或单面焊双面成型 机械清理

其它 两人对称焊, 外侧焊接完成后根部机械方法清根, 然后进行封底焊接。

热

处

理 预热温度 / 层间温度 /

后热温度、 保温时间 / 焊后热处理温度、 保温时间 /

其它 /

质量检验要求 1.清除焊口两侧15mm的油、 锈、 漆、 垢。焊接完后, 须经自检、 专检合格, 标准依据《电力建设施工质量验收及评定规程》第七部分: 焊接( DL/T5210.7- )

2.无损检测符合相关规程规范要求。

注意事项 1.焊工须持有效项目合格证方可施焊。

2.施焊过程中要注意根部清理、 接头、 收弧质量。

编制 日期 审批 日期

合集下载

2、焊接工艺卡

2、焊接工艺卡

LD 型 电 动 葫 芦 单 梁 起 重 机

焊 接 工 艺 卡

文件编号 CTZH/GY（LD）－003

编 制

审 核

批 准

生效日期

福州升达冶金技术开发有限公司

编 号：1

福州升达冶金技术开发

有限公司 焊接工艺卡片 产品型号 LD 零(部)件图号 LD10.10.10（2） 共 3页

产品名称 电动桥式起重机 零(部)件名称 工字钢接头 第 1页

主 要 组 成 件

序号 图 号 名 称 材 料 件数

1 工字钢 Q235-BF 2

2 连接板 Q235-BF 1

工

序

号 工 序 内 容 设 备 工 艺

装 备 电压或

气 压 电流或

焊嘴号 焊条、焊丝、电极 焊剂 其它规范 工时 型号 直径

1 配合冷作按图用E4303直径Φ3.2焊条定位点焊，焊点均 交流焊机 23-25V 120±10A E4303 Φ3.2

布，焊点长20~30mm

2 先用Φ4焊条焊一层反面清根 交流焊机 25-27V 160-190A E4303 Φ4

再用Φ5焊条焊平 角向砂轮机 25-27V 220-260A E4303 Φ5

3 角焊缝焊连接板四周焊脚高8mm 交流焊机 25-27V 220-260A E4303 Φ5

编 制（日期） 审 核（日期） 会 签（日期）

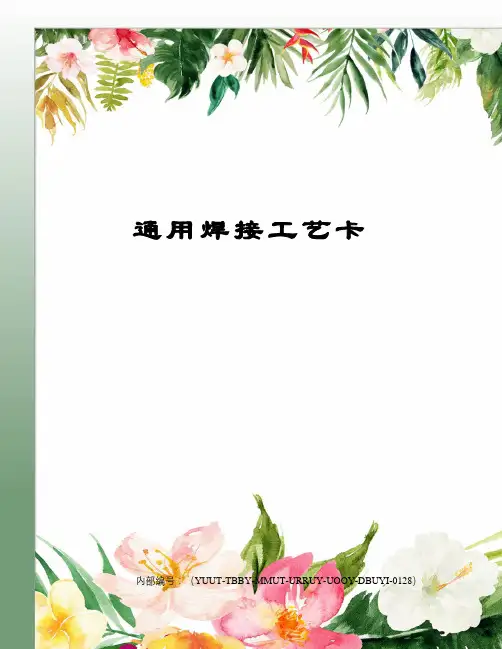

通用焊接工艺卡
