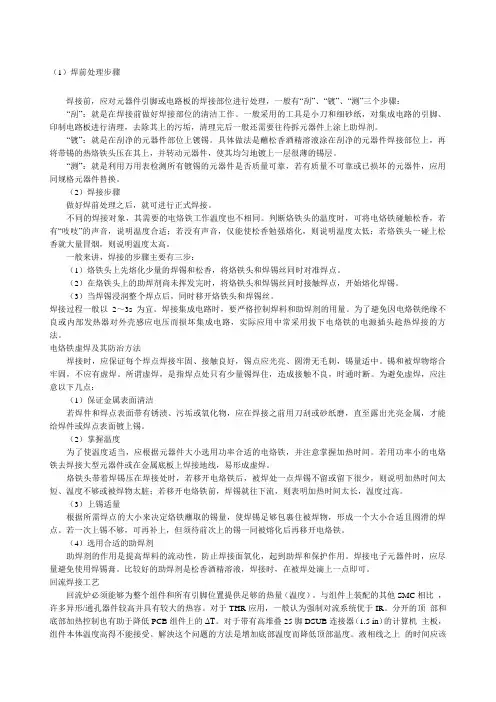

（1）焊前处理步骤焊接前，应对元器件引脚或电路板的焊接部位进行处理，一般有“刮”、“镀”、“测”三个步骤：“刮”：就是在焊接前做好焊接部位的清洁工作。
一般采用的工具是小刀和细砂纸，对集成电路的引脚、印制电路板进行清理，去除其上的污垢，清理完后一般还需要往待拆元器件上涂上助焊剂。
“镀”：就是在刮净的元器件部位上镀锡。
具体做法是蘸松香酒精溶液涂在刮净的元器件焊接部位上，再将带锡的热烙铁头压在其上，并转动元器件，使其均匀地镀上一层很薄的锡层。
“测”：就是利用万用表检测所有镀锡的元器件是否质量可靠，若有质量不可靠或已损坏的元器件，应用同规格元器件替换。
（2）焊接步骤做好焊前处理之后，就可进行正式焊接。
不同的焊接对象，其需要的电烙铁工作温度也不相同。
判断烙铁头的温度时，可将电烙铁碰触松香，若有“吱吱”的声音，说明温度合适；若没有声音，仅能使松香勉强熔化，则说明温度太低；若烙铁头一碰上松香就大量冒烟，则说明温度太高。
一般来讲，焊接的步骤主要有三步：（1）烙铁头上先熔化少量的焊锡和松香，将烙铁头和焊锡丝同时对准焊点。
（2）在烙铁头上的助焊剂尚未挥发完时，将烙铁头和焊锡丝同时接触焊点，开始熔化焊锡。
（3）当焊锡浸润整个焊点后，同时移开烙铁头和焊锡丝。
焊接过程一般以2～3s为宜。
焊接集成电路时，要严格控制焊料和助焊剂的用量。
为了避免因电烙铁绝缘不良或内部发热器对外壳感应电压而损坏集成电路，实际应用中常采用拔下电烙铁的电源插头趁热焊接的方法。
电烙铁虚焊及其防治方法焊接时，应保证每个焊点焊接牢固、接触良好，锡点应光亮、圆滑无毛刺，锡量适中。
锡和被焊物熔合牢固，不应有虚焊。
所谓虚焊，是指焊点处只有少量锡焊住，造成接触不良，时通时断。
为避免虚焊，应注意以下几点：（1）保证金属表面清洁若焊件和焊点表面带有锈渍、污垢或氧化物，应在焊接之前用刀刮或砂纸磨，直至露出光亮金属，才能给焊件或焊点表面镀上锡。
（2）掌握温度为了使温度适当，应根据元器件大小选用功率合适的电烙铁，并注意掌握加热时间。
电路板板焊接工艺和流程1.PCB板焊接的工艺流程1.1PCB板焊接工艺流程介绍PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2PCB板焊接的工艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
2.PCB板焊接的工艺要求2.1元器件加工处理的工艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。
2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。
2.1.3元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2元器件在PCB板插装的工艺要求2.2.1元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
2.2.2元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。
2.3PCB板焊点的工艺要求2.3.1焊点的机械强度要足够2.3.2焊接可靠，保证导电性能2.3.3焊点表面要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。
3.1.2对已经存在的静电积累应迅速消除掉，即时释放。
3.2静电防护方法3.2.1泄漏与接地。
对可能产生或已经产生静电的部位进行接地，提供静电释放通道。
采用埋地线的方法建立“独立”地线。
3.2.2非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。
常使用的防静电器材4.电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。
同时应方便焊接和有利于元器件焊接时的散热。
4.1元器件分类按电路图或清单将电阻、电容、二极管、三极管，变压器，插排线、座，导线，紧固件等归类。
