KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

BKD21-630.500.400/1140.660 矿用隔爆型真空馈电开关使用说明书四平市同创电器设备制造有限公司一、用途及使用范围矿用隔爆型真空馈电开关（以下简称馈电开关），主要用于煤矿井下交流50Hz，额定电压1140V.660V，额定电流630A及以下线路中，作为供电系统的总开关，分支开关，并可与变压器容量为315～1250kV A移动变电站配套使用。

馈电开关在下列工作环境中能可靠工作：1．海拔高度不超过2000M；2．周围环境温度为－20℃～＋40℃；3．空气相对湿度不大于95%(25℃时）；4．无淋水及水浸入的地方；5．无强烈颠簸震动以及与垂直面的安装倾斜度不超过15°的环境中；6．在有甲烷和煤尘爆炸危险的矿井中；7．在无破坏金属和绝缘的腐蚀性气体的环境中。

二．技术规格表1三．外型及安装尺寸如图所示四、结构概述1．本壳体采用钢板焊接加工而成，前门为平面法兰式，门盖采用侧拉快开门型式，其结构是在门盖一侧设置的铰链轴上下两端分别对称设有壳体铰链和门盖铰链，在门盖铰链上穿有一个横轴，横轴中间由连接轴套连接一搬手，搬动搬把使门盖齿板与壳体齿板相互错开，门盖可围绕铰链轴转动至完全打开位置。

前门与隔离开关手柄设有可靠的机械联锁装置，保证当馈电开关处于分闸状态时，门盖方能打开，门盖打开以后，以正常的操作方式不能使馈电开关合闸。

2．壳体上部是用钢板焊接成的隔离接线箱，接线箱的两侧各有两个电缆引出装置，正面有两个控制电缆引出装置，并具有压紧螺母，橡胶密封垫和金属垫圈，金属堵板，以保证电缆引出时起到密封作用，不引线时，压紧发兰盘起到隔爆作用。

3．壳体内装有630A(500A、400A）真空断路器、电源变压器、脱扣器等电器元件。

630A、500A真空断路器上装有滑轮，可沿导轨前后移动，主回路和控制电路，均采用插接式结构连接，可方便地将机芯拉出壳体，并断开电源，以便用户检修和更换电器元件。

（400A 真空断路器与壳体采用悬挂式连接方式）抽屉式结构是结合国内外同类产品特点，优选设计制造而成。

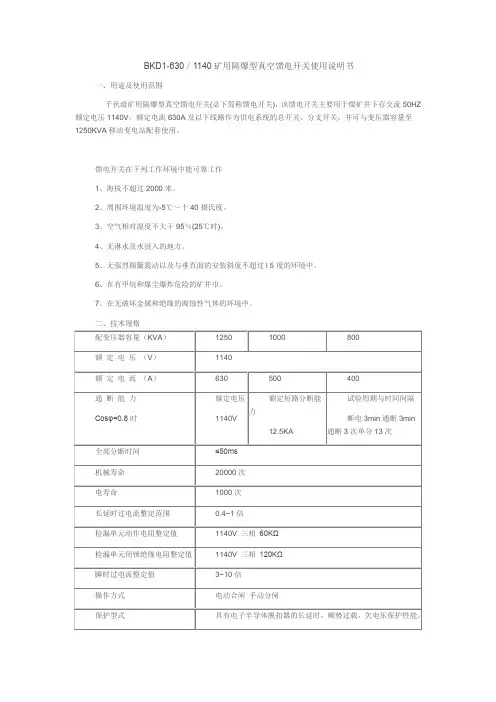

BKD1-630／1140矿用隔爆型真空馈电开关使用说明书一、用途及使用范围千伏级矿用隔爆型真空馈电开关(必下筒称馈电开关)，该馈电开关主要用于煤矿井下存交流50HZ 颓定电压1140V，额定电流630A及以下线路作为供电系统的总开关，分支开关，并可与变压器容量至1250KVA移动变电站配套使用。

馈电开关在下列工作环境中能可靠工作1、海拔不超过2000米。

2、周围环境温度为-5℃～十40摄氏度。

3、空气相对湿度不大干95％(25℃时)。

4、无淋水及水浸入的地方。

5、无强烈颠簸震动以及与垂直面的安装斜度不超过l 5度的环境中。

6、在有甲烷和煤尘爆炸危险的矿井巾。

7、在无破坏金属和绝缘的腐蚀性气体的环境中。

二、技术规格三、外型及安装尺寸如图所示四、结构与概述1、本壳体采用钢板焊接加工而成，前门为平面止口式，可用凸轮手柄机构灵活提起使之移出止口限位范围，并可围绕铰链转动至完全打开位置。

前门与隔离开关手柄设有可靠的机械联锁装置，保证当馈电开关处于断开位置时，门盖方能打开，门盖打开后，以正常的操作方式不能使馈电开关关合。

2、前门上部设有电压表、电流表、KΩ表。

中部设有漏电、分闸、合闸、闭锁、短路、过载、检测指示灯。

下部设有复位、自检、试验、合闸按钮。

壳体右侧设有隔离开关手柄及分闸按钮。

3、壳体上部是钢板焊接而成的隔爆接线箱，接线箱的两侧各有两个电力电缆引出装置，正面有两个控制电缆引出装置，并具有喇叭型压紧蛘母，橡胶密封圈和金属垫圈，以保证电缆引出时起到密封作用。

4、壳体内有630A真空断路器，电源变压器，半导体脱扣器等电器元件。

真空断路器、半导体脱扣器等器元件，均装在可沿导轨移动的滑车上。

主回路和控制回路，三相导电排采用插接式的结构，可方便地将滑车拉出壳体，并断开电源，对用户检修和更换电器元件十分方便。

滑车和插接式结构是该馈电开关设计方面的一大结构特点，在国内同类产品属最先进的结构型式。

五、电气原理馈电开关的电气线路主要由主回路、控制电路、保护电路三大部分组成．l 、主回路是通过630A真空断路器A、B、C三相真空管的接通与分断来完成的，电源侧和负荷侧由接接式的导电铜排连接。
