矿用隔爆型智能化真空馈电开关

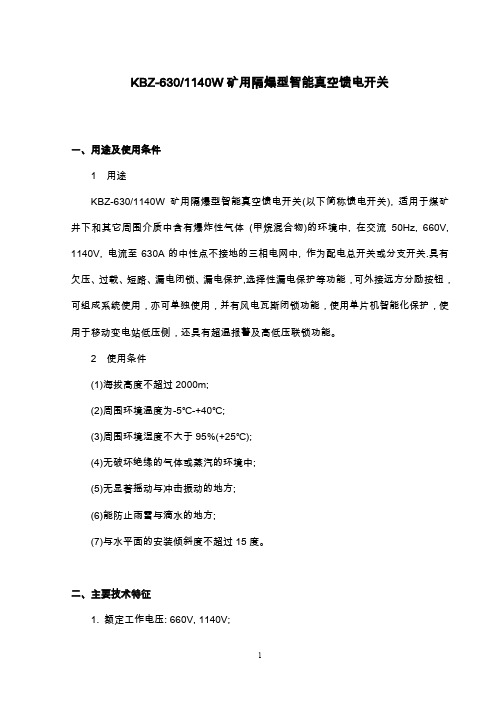

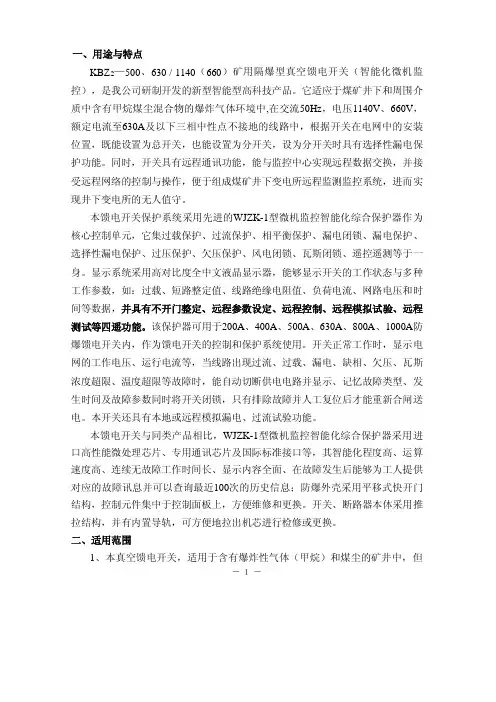

KBZ-630/1140W矿用隔爆型智能真空馈电开关一、用途及使用条件1 用途KBZ-630/1140W矿用隔爆型智能真空馈电开关(以下简称馈电开关), 适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中, 在交流50Hz, 660V, 1140V, 电流至630A的中性点不接地的三相电网中, 作为配电总开关或分支开关.具有欠压、过载、短路、漏电闭锁、漏电保护,选择性漏电保护等功能，可外接远方分励按钮，可组成系统使用，亦可单独使用，并有风电瓦斯闭锁功能，使用单片机智能化保护，使用于移动变电站低压侧，还具有超温报警及高低压联锁功能。

2 使用条件(1)海拔高度不超过2000m;(2)周围环境温度为-5℃-+40℃;(3)周围环境湿度不大于95%(+25℃);(4)无破坏绝缘的气体或蒸汽的环境中;(5)无显著摇动与冲击振动的地方;(6)能防止雨雪与滴水的地方;(7)与水平面的安装倾斜度不超过15度。

二、主要技术特征1. 额定工作电压: 660V, 1140V;2. 额定工作电流: 630A;3. 额定工作制: 长期工作制;4. 最大分断能力: 660V, 15kA; 1140V, 12.5kA;5. 操作方式: 电动合, 分闸;6. 馈电开关保护功能的特性参数;7. 进出线口: 主回路进出线喇叭口4只, 可穿入φ32 -φ71 的橡套电缆; 控制电路进出线喇叭口2只, 可穿入φ14.5-φ21橡套电缆。

8. 型号含义K B Z —630/11409．智能化性能9.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，并具备故障查询功能。

9.2在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。

9.3具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。

三、外形尺寸质量1. 馈电开关的外形尺寸如附图1所示;2. 馈电开关的质量: 378kg。

KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

矿用隔爆型真空馈电开关操作规程1. 前言本文档旨在规范矿用隔爆型真空馈电开关的操作，确保操作人员和设备的安全。

2. 设备介绍矿用隔爆型真空馈电开关是一种用于矿井电气设备中的控制和保护的装置。

它采用真空灭弧、隔爆和馈电等技术，能够防止火花、爆炸和电弧引起的危险，并确保电气设备的安全运行。

矿用隔爆型真空馈电开关由开关本体、驱动机构、动触头、静触头、隔爆壳体等组成。

其操作原理是通过手动或自动控制开闭动态触头和静态触头之间的接触状态，以实现控制和保护功能。

3. 操作规程3.1 操作前准备在进行操作前，操作人员应检查开关设备及其附属设施是否正常运行，确认无明显异常。

应先了解设备的性能和操作原理，按照标准操作程序进行操作，并做好以下准备工作：•佩戴全套防静电衣物；•穿戴符合要求的防爆鞋；•佩戴符合要求的防爆帽；•穿戴防护手套；•确认开关处于断电状态。

3.2 操作步骤在进行操作时，应按照以下步骤进行：1.先检查开关本体及其附属电气设备是否正常运行。

2.按照操作程序操作驱动机构，使开关本体处于合闸/分闸状态。

3.操作结束后，再次检查开关本体及其附属电气设备是否正常运行，确保设备安全。

3.3 操作注意事项在操作时，要注意以下事项：•操作人员应定期接受培训，熟悉设备的操作原理和标准操作程序；•操作人员禁止擅自改变设备的接线及标注；•操作时必须佩戴符合要求的防护装备；•禁止将手插入隔爆壳体内部，以避免触电事故；•开始操作前，应确认开关处于断电状态；•在进行任何操作之前，应先按下紧急停机按钮。

4. 维护保养矿用隔爆型真空馈电开关要保持良好的运行状态，需定期进行维护保养工作。

维护保养工作包括：•对设备的内外部进行清洗；•对接点进行检查和清理；•对隔爆壳体进行检查和维护；•对漏电电流保护装置进行检查；•对操作机构进行检查和维护；•对驱动机构进行检查和维护。

5. 接线方法矿用隔爆型真空馈电开关应按照标准接线程序进行接线。

接线程序如下：1.将电源线连接至开关的电源接口处，确保正负极正确连接；2.将开关的输出端连接至电气设备的输入端，确保正负极正确连接；3.检查接线是否正确，进行开关测试。

矿用隔爆型真空馈电开关原理分析与故障处理摘要：矿用隔爆型真空馈电开关（以下简称馈电开关）广泛适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在煤矿井下电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

在使用过程中如果不懂结构原理，会给保养维护带来不便，只有把结构原理分析清楚，才能更好的操作使用。

关键词：真空馈电原理分析故障处理引言：随着煤矿智能化设备的推广应用，矿用隔爆型真空馈电开关应用范围广，使用数量大，在使用过程中容易出现种种故障情况，给煤矿安全生产带来诸多影响，只有认真分析原理，总结经验，才能在实践中不断突破。

1.矿用隔爆型真空馈电开关结构矿用隔爆型真空馈电开关的隔爆外壳呈方形，用4只M12的螺栓与撬形底座相连。

隔爆外壳分隔为两个空腔即接线腔与主腔。

隔爆外壳上、下两个空腔，分别为接线腔和主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路的进出线端子。

主回路电源进线端子上罩有隔电防护板。

接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口，主腔由主腔壳体与前门组成，主要装有主体芯架和千伏级电源控制开关，前门采用快开门结构。

主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。

前门采用快开门结构。

主腔内右侧装有交流真空断路器，断路器上方装有电流互感器和零序电流互感器，主腔内左侧的安装架的正面装有千伏级小熔断器，中间继电器、时间继电器以及控制电路中的熔断器、电容、整流器等，反面装有控制变压器、三相电抗器、电压变换器、电阻等。

前门上装有保护器、显示器、保护器电源、试验开关和按钮等。

前门与外壳之间有可靠的机械联锁，当需要打开馈电开关前门时，首先须将右侧壁上的电源控制开关的手把打至断开位置（中间位置），断开控制电源，断路器因控制电路失电而自动分闸，然后拧进闭锁杆，使其里端进入电源开关手把的闭锁孔内，将电源开关闭锁于断开的位置，其外端才能脱离前门上的限位块解除前门闭锁，此时方能打开前门，前门闭合的方法与打开的程序相反，从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。

KBZ6—400/1140矿用隔爆型真空馈电开关使用说明书一、概述1、产品特点：KBZ6-400/1140矿用隔爆型真空馈电开关是将目前矿用隔爆型馈电开关所有保护汇集一起的综合真空馈电开关。

具有总检漏、相敏短路保护、长距离短路保护、过载、欠电压保护，即可作总开关使用，又可作为分路开关使用。

特别是相敏短路保护整定值比按《煤矿井下低压电网短路保护装置的整定细则》整定的短路保护整定值降低40%，从而提高可靠动作系数：在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截面。

长距离短路保护是配合终端保护装置将短路故障转换成跳闸信号使开关跳闸，没有供电距离的限制。

该馈电开关采用了平移式快开门结构，机芯为手车式结构，并有内置导轨，可方便拉出机芯。

合闸方式采用了电动合闸机械保持，解决了由于机械机构磨损造成合闸困难的问题。

该馈电开关短路整定值可从200A-1800A，可代替200A-400A 馈电开关。

2、主要用途及适用范围（1）该馈电开关是矿用隔爆型，适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中，在交流50赫兹、额定电压1140伏、660伏、额定电流400A及以下的线路中。

（2）该馈电开关，即可作为总开关使用，含有总检；又可作为分路开关使用，含有选择性漏电保护。

（3）该馈电开关具有长距离短路保护、相敏短路保护，特别适用于供电距离长的场合，可提高短路保护可靠动作系数、降低供电电缆的截面，也可以省去并联电缆，降低投资，节省人力。

3、型号的组成及其代表意义：型号的组成：KBZ6-400/1140（660）型号的代表意义：K B Z6-400 / 1140额定电压（V）额定电流（A）真空矿用隔爆型馈电开关4、可以在下列环境条件下使用：（1）海拔高度不超过1000m；（2）环境温度：-25℃—+40℃（3）空气相对湿度不大于95%（+25℃）（4）在具有甲烷及煤尘爆炸性气体混合物的危险场所；（5）无破坏金属和绝缘材料的腐蚀性气体和蒸汽的场所；（6）无显著摇动和剧烈冲击振动的环境；（7）与水平安装倾斜度不超过15°；（8）无滴水及水浸入的场所；（9）污染等级：3级；（10）安装类别：Ⅲ类。

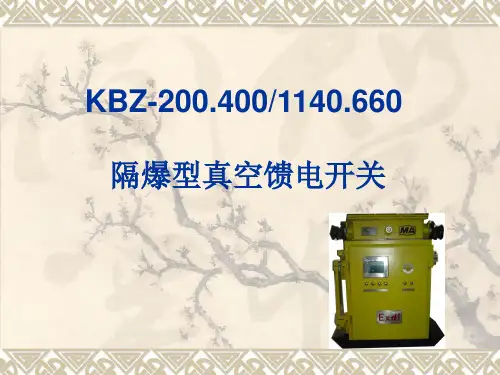

K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。

2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。

断路器分断时间不大于30ms。

短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于秒。

开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。
