VRV多联空调系统与中央空调系统方案分析比较【摘要】本文对多联机VRV系统原理进行简单的介绍，进而分别从办公楼空调系统投资比较，以及其他方面的比较进行比较，以便更好地进行VRV多联空调系统与中央空调系统方案分析比较。
【关键词】VRV多联空调系统；中央空调系统；方案；分析比较一、前言随着建筑行业的不断发展，以及人们对于生活质量要求的不断提高，人们对空调系统也更加的关注。
建筑单位在进行空调系统的选择时，应当充分考虑空调系统各个方面的因素，选择合适的空调系统，创造更好地生活环境。
二、多联机VRV系统原理1、多联机VRV空调系统介绍多联机VRV空调系统是为适应空调机组集中化使用需求在分体式和多联式空调系统基础上发展起来的一种新型制冷剂空调系统。
多联机VRV空调系统的系统原理上与分体式空调相同，只是多台室外机组合带多台室内机。
如LGMulfiV3空调，室外机4台组80HP可连接64台室内机。
只要一条制冷剂管道便可在容量比8％一130％的范围内将64台不同型号室内机连接于多台室外机组成的系统里，64台室内机可同时运转，也可按不同的需要单独运转。
2、多联机VRV空调系统优点多联机VRV空调系统是由多台高效压缩机组成，并且有较高的EER；冷(热)量直接由制冷剂输送，减少换热环节；控制非常灵活，适合各种变负荷的场所。
（一）采用高效涡旋压缩机。
多联机VRV空调系统是由多台高效涡旋式压缩机组成，并且有较高的IPLV。
直流变频空调系统采用的是高压腔高转速涡旋式制冷压缩机，从而更加提高IPLV。
涡旋式制冷压缩机结构简单，不需要设置吸、排气阀片，低温启动时预热冷冻油，具冷媒直接压缩，更有效利用压缩腔容积，易损部件较少，运行平稳，噪声低，而且允许吸人少量湿蒸汽，故特别适用于热泵式空调。
（二）冷(热)量直接由制冷剂输送。
多联机VRV空调系统直接以制冷剂作为传热介质，传送的热量几乎是水的10倍、而且不需庞大的风管和水管系统，减少了输送耗能及冷媒输送中能量损失。

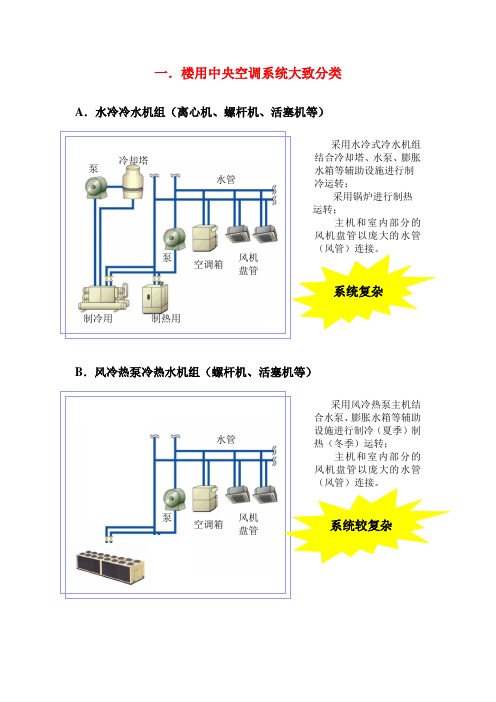

一．楼用中央空调系统大致分类A ．水冷冷水机组（离心机、螺杆机、活塞机等）采用水冷式冷水机组结合冷却塔、水泵、膨胀水箱等辅助设施进行制冷运转；采用锅炉进行制热运转；主机和室内部分的风机盘管以庞大的水管（风管）连接。
B ．风冷热泵冷热水机组（螺杆机、活塞机等）采用风冷热泵主机结合水泵、膨胀水箱等辅助设施进行制冷（夏季）制热（冬季）运转；主机和室内部分的风机盘管以庞大的水管（风管）连接。
泵 冷却塔水管 泵 空调箱风机 盘管 制冷用 制热用系统复杂 水管 泵 空调箱 风机 盘管 制冷用 制热用系统较复杂C ．大金VRV Ⅲ空调系统系统只有室内机和室外机组成；室外机和室内机之间由细小的冷媒铜管连接；制热和制冷只由一台室外机完成；每台室内机都有单独的遥控器进行完善的操作和控制。
室外机室内机冷媒铜管遥控器制冷和制热 由一台室外机完成系统简单，安装方便，变频节能，安静舒适，且智能化程度非常高二．大金VRVⅢ的优势1.节能性大金VRVⅢ空调系统是一种超级节能的空调系统，VRVⅢ系统室外机采用变频控制，室外机的输出可根据室内负荷的大小自动调节，而且大金VRVⅢ空调在部分负荷时的能耗比（COP值）相当高；而大型冷水机组只能通过有限的卸载来进行能量调节，尤其在低负荷时的运行能耗相对较大。
因此大金VRVⅢ相对于传统冷水机组能节能40~50%。
大金VRVⅢ相对于冷水机组节能的三大原因：A．传输冷量（热量）时的能量损耗大金VRVⅢ空调系统采用冷媒直接蒸发制冷的方式，冷量和热量传递到室内只有一次热交换；而传统风冷热泵冷热水机组或水冷冷水机组能量的传递方式为两次热交换，在传递同样冷量或热量时，能量的不必要损耗大很多。
下表为每传输10万kcal/h冷量两种系统的能量不必要损耗比较：空调系统名称VWV（变水流量系统）VAV（变冷媒流量系统）典型空调类型风冷热泵冷热水机组水冷冷水机组等大金VRVⅢ变频空调系统能量损耗 4.7kW 2.5kW B．能量调节方式大金VRVⅢ空调系统采用变频控制的方式，室外机的能量输出根据室内负荷的变化自动调节，既室内需要多少冷量，室外机就输出多少冷量这一最智能化的控制。
水冷螺杆中央空调系统和VRV系统的技术经济比较简介：本文通过具体工程实际，从经济性、可调节性、安全可靠性、可操作性、维保方便性、建筑装修协调性及环境影响等方面进行的分析比较和论证，认为水冷螺杆中央空调系统比采用VRV系统更有优势。
关键字：技术经济比较 VRV系统中央空调系统地铁水冷螺杆1.工程概况广州地铁五号线车辆段与综合基地位于广州市黄埔鱼珠，综合楼（一）与综合楼（二）相距50米，均须设置空调。
综合楼（一）为六层综合性建筑物，内设办公用房、厨房、餐厅、浴室、行车公寓、地下车库、跟随变电所及供电、机电检修间等。
需空调的房间有餐厅、办公用房、主要检修车间、行车公寓，建筑面积18700平方米，空调面积9300平方米，计算冷负荷为1341kW，建筑面积冷负荷指标为7171W/m2综合楼（二）共四层，主要为办公、工艺用房和部分会议室，其中，一、二层为通信信号用房，三、四层为控制中心和系统用房，建筑面积6500平方米，空调面积5300平方米，计算冷负荷为816kW，建筑面积冷负荷指标为12554W/m2综合楼（一）和综合楼（二）总建筑面积25200平方米，最大计算负荷为21573kw,出现时刻为17点，建筑面积冷负荷指标为8561W/m2，夜间负荷为6385kw。
白天各时段负荷如下：2.空调方案考虑综合楼的地理位置、功能设置、建筑情况、空调负荷种类的分配以及对外立面要求较高等情况，主要有以下两种空调方案：方案1 变频空调+定频空调+新风的分体空调方案该空调方案主要设置大致情况有：在二十四小时负荷的空调房间采用专用的设备房分体定频柜机，如AFC 主机房、MCS设备房、中央控制室等；在一些大开间的地方采用定频式单联的分体管道机，如餐厅、开敞式办公间；在一些办公室采用变频多联空调系统，室内机采用隐藏风管机、天花卡式嵌入机等，如会议室、主任室、各工种办公室、财务室、公寓等。
另外为满足空调房间的人员新风量，在每层的两侧设隐藏式管道新风机。
VRV空调与一般中央空调系统综合对比及技术分析摘要：本文主要从系统的原理、控制性与节能性、施工安装、系统的运行与维修等方面对VRV空调系统与一般中央空调系统进行综合比较，提出在实际生活中，应把这两类空调系统各自拥有的特点与建筑本身有的特点联系合起来，综合地进行考虑，并经过多方面的分析论证，选择出最佳方案。
关键词：VRV空调系统；中央空调系统；施工安装；系统运行与维修；近年来，国内外空调技术都有了迅猛的发展，各种新产品与新技术不断地涌现，无论是舒适性或是环保节能性均在不断提升，VRV空调作为众多空调产品中的一支新生力量已被广泛应用于办公楼、商场、医院、学校等场所。
VRV是由英文Variable Refrigerant V olume缩写而得，即可变的冷媒流量空调热泵系统。
当今，空调领域采取较为普遍的空调形式还有水冷冷水机组系统,也被称为一般的中央空调系统。
接下来就比较一下这两种空调系统的特点及其性能。
1 系统工作原理与设计1.1一般中央空调系统水冷冷水机组一般分为螺杆式、往复式、涡旋式、离心式等几种类型，与水泵和冷却塔一起构成空调的冷源系统。
由于冷水机组只有制冷能力，需另配锅炉房或换热站作为空调热源。
空调末端有柜式、组合式空调机组和风机盘管等几种常见形式。
该系统通常用水做载冷剂，首先在冷水机组蒸发器内通过冷媒蒸发吸收热量产出冷水，并通过冷水循环系统输送到末端空气处理设备，通过设备中的热交换盘管与室内空气再次发生热交换，即二次热交换，从而达到调节室内空气温度的目的。
但是由于存在二次换热，故降低了部分效率。
1.2 VRV空调系统VRV多联空调系统是由一台室外机通过冷媒铜管连接多台室内机组成,俗称为一拖多中央空调系统。
该系统采用冷媒直接蒸发对室内空气进行冷却处理。
空调室内机有嵌入式、风管式、壁挂式等多种形式。
该系统不存在二次换热，效率较高。
1.3 系统设计一般中央空调系统拥有多个系统，管路布置复杂，设计上难度较大，VRV 多联空调系统的系统组成仅通过冷媒管道把室外机与若干台室内机连接，同时用控制线路将各室内机与室外机控制线路板相连接，即能组成完整的系统。
VRV与传统中央空调、分体空调系统对比1、系统传统中央空调组成：冷水机，冷却塔，板换等换热设备，水泵，空调末端，连接用水管等VRV：室外机，室内机，连接用铜管分体空调：室外机，室内机，连接用铜管系统上来看，传统中央空调系统过于复杂，系统组成部分多。
而VRV系统简单，系统只有室内机、室外机组成，中间由细小的铜管连接，制冷制热都由一台外机承担。
而分体空调虽然系统组成上也只有室内机、室外机，但室外机过多，室外机摆放困难，并且制热效果不佳。
制冷和制热由一台室外机完成冷媒铜管室内机遥控器2、节能性传统中央空调系统为两次热交换，在传递同样冷量或热量时，能量的不必要损耗大很多。
调节方式一般采用能量卸载的方式进行能量调节。
一般调节级数只有3~5级，调节性能较差。
尤其是在只有部分室内机在运行时，室外机也是按照额定容量在输出，能量的不必要损耗极大（这也是很多办公大楼休息天和加班期间没有空调可用一个直接原因）。
而且，传统中央空调系统在负荷小于20%时，机组是无法正常开机的。
COP方面虽然满负荷下COP值不低，但在部分负荷时COP值很低，而空调系统运行时只有1/3时间在满负荷状态下，因此不能做到节能。
VRV系统用冷媒直接蒸发制冷的方式，冷量和热量传递到室内只有一次热交换；调节方式采用变频控制的方式，室外机的能量输出根据室内负荷的变化自动调节，既室内需要多少冷量，室外机就输出多少冷量这一最智能化的控制。
即使只有一台室内机在运转，室外机也能正常运转，且耗电量就是这一台室内机所耗的电。
VRV系统不只满负荷状态下cop值高，部分负荷时优势尤其突出，是一个节能的系统。
3、独立开关，便于加班大金VRV可以全天候24小时运行，无论室内负荷的多少，室外机都能够开启运行，而且所耗的电量非常低，非常适合于需要加班工作的办公楼使用；大金VRV所有室内机都可以进行独立的开关操作，而无需开启室外机。
而且，采用传统冷水机组的大楼如果有部分房间需要加班，整个系统都必须开启(冷水机组和水泵)，耗电量很大，因此加班费用高昂。
