中央空调水系统水管的设计

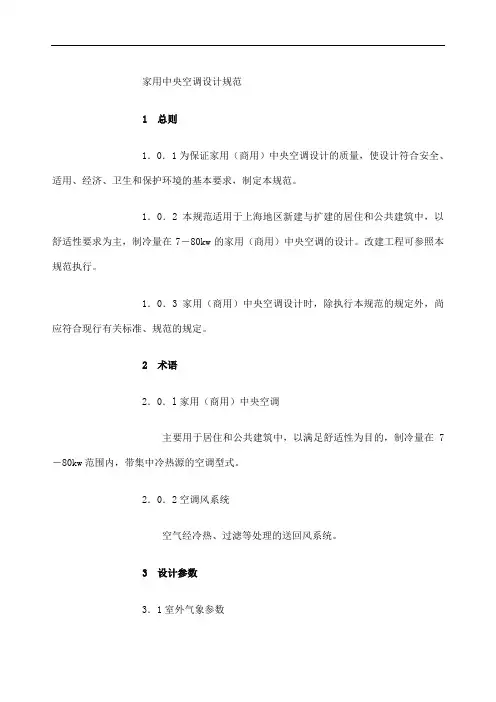

家用中央空调设计规范1 总则1．0．1为保证家用（商用）中央空调设计的质量，使设计符合安全、适用、经济、卫生和保护环境的基本要求，制定本规范。

1．0．2本规范适用于上海地区新建与扩建的居住和公共建筑中，以舒适性要求为主，制冷量在7－80kw的家用（商用）中央空调的设计。

改建工程可参照本规范执行。

1．0．3家用（商用）中央空调设计时，除执行本规范的规定外，尚应符合现行有关标准、规范的规定。

2 术语2．0．l家用（商用）中央空调主要用于居住和公共建筑中，以满足舒适性为目的，制冷量在7－80kw范围内，带集中冷热源的空调型式。

2．0．2空调风系统空气经冷热、过滤等处理的送回风系统。

3 设计参数3．1室外气象参数3．1．1冬季空调室外计算温度，应采用历年平均不保证一天的日平均温度。

3．1．2冬季空调室外计算相对湿度，应采用历年最冷月平均相对湿度。

3．1．3夏季空调室外计算干球温度，应采用历年平均不保证50h的干球温度。

3．1．4夏季空调室外计算湿球温度，应采用历年平均不保证50h的湿球温度。

3．1．5夏季空调室外计算日平均温度，应采用历年平均不保证5天的日平均温度。

3．1．6冬季室外平均风速，应采用累年最冷三个月各月平均风速的平均值。

3．1．7夏季室外平均风速，应采用累年最热三个月各月平均风速的平均值。

3．1．8夏季太阳辐射照度，应根据当地的地理纬度、大气透明度和大气压力，按7月21日的太阳赤纬计算确定。

3．1．9一些主要城市的室外气象参数，应按《暖通空调气象资料集》中“室外气象参数”采用。

3．2室内空气质量3．2．1冬季空调室内计算参数，应符合以下规定：温度18－22℃人员经常活动范围内风速不大于／s当无辅助热源时，冬季室外空调计算温度采用5℃。

3．2．2设计集中采暖时，冬季室内计算温度，应根据房间的用途，按下列规定采用：1．民用建筑的主要房间，宜采用16－20℃；2．辅助房间，不宜低于下列数值：浴室25℃更衣室23℃托儿所、幼儿园、医护室20℃盥洗室、厕所12℃办公用室16℃3．2．3夏季空调室内计算参数，应符合以下规定：温度24－28℃相对湿度不大于65%人员经常活动范围内风速不大于s3．2．4空调系统的新风量，应不小于20m3/(h.人)。

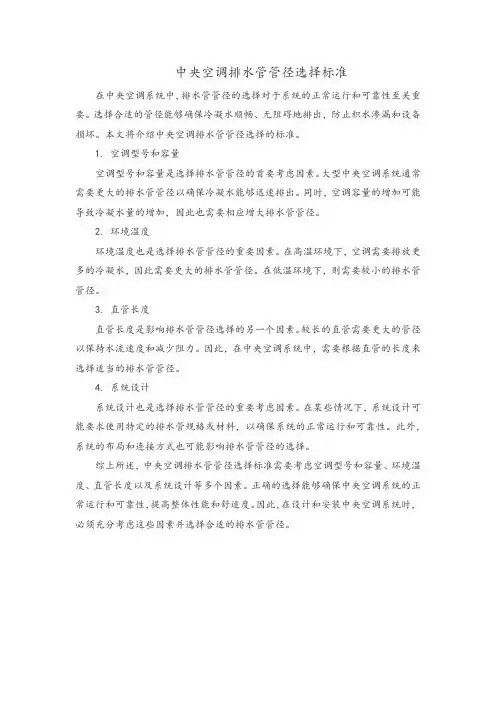

中央空调排水管管径选择标准
在中央空调系统中，排水管管径的选择对于系统的正常运行和可靠性至关重要。

选择合适的管径能够确保冷凝水顺畅、无阻碍地排出，防止积水渗漏和设备损坏。

本文将介绍中央空调排水管管径选择的标准。

1. 空调型号和容量
空调型号和容量是选择排水管管径的首要考虑因素。

大型中央空调系统通常需要更大的排水管管径以确保冷凝水能够迅速排出。

同时，空调容量的增加可能导致冷凝水量的增加，因此也需要相应增大排水管管径。

2. 环境温度
环境温度也是选择排水管管径的重要因素。

在高温环境下，空调需要排放更多的冷凝水，因此需要更大的排水管管径。

在低温环境下，则需要较小的排水管管径。

3. 直管长度
直管长度是影响排水管管径选择的另一个因素。

较长的直管需要更大的管径以保持水流速度和减少阻力。

因此，在中央空调系统中，需要根据直管的长度来选择适当的排水管管径。

4. 系统设计
系统设计也是选择排水管管径的重要考虑因素。

在某些情况下，系统设计可能要求使用特定的排水管规格或材料，以确保系统的正常运行和可靠性。

此外，系统的布局和连接方式也可能影响排水管管径的选择。

综上所述，中央空调排水管管径选择标准需要考虑空调型号和容量、环境温度、直管长度以及系统设计等多个因素。

正确的选择能够确保中央空调系统的正常运行和可靠性，提高整体性能和舒适度。

因此，在设计和安装中央空调系统时，必须充分考虑这些因素并选择合适的排水管管径。

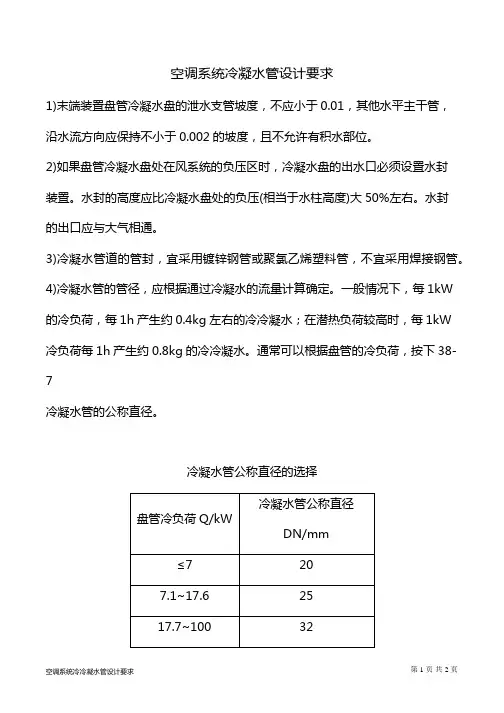

空调系统冷凝水管设计要求
1)末端装置盘管冷凝水盘的泄水支管坡度，不应小于0.01，其他水平主干管，
沿水流方向应保持不小于0.002的坡度，且不允许有积水部位。

2)如果盘管冷凝水盘处在风系统的负压区时，冷凝水盘的出水口必须设置水封
装置。

水封的高度应比冷凝水盘处的负压(相当于水柱高度)大50%左右。

水封
的出口应与大气相通。

3)冷凝水管道的管封，宜采用镀锌钢管或聚氯乙烯塑料管，不宜采用焊接钢管。

4)冷凝水管的管径，应根据通过冷凝水的流量计算确定。

一般情况下，每1kW 的冷负荷，每1h产生约0.4kg左右的冷冷凝水；在潜热负荷较高时，每1kW
冷负荷每1h产生约0.8kg的冷冷凝水。

通常可以根据盘管的冷负荷，按下38-7
冷凝水管的公称直径。

冷凝水管公称直径的选择
5)冷凝水立管的顶部，应设计通向大气的透气管。

6)设计和布置冷凝水管路时，需考虑可以定期冲洗的可能性。

7)系统最低点或需要单独排水设备的水部，应设带阀门的放水管，并接人地漏。

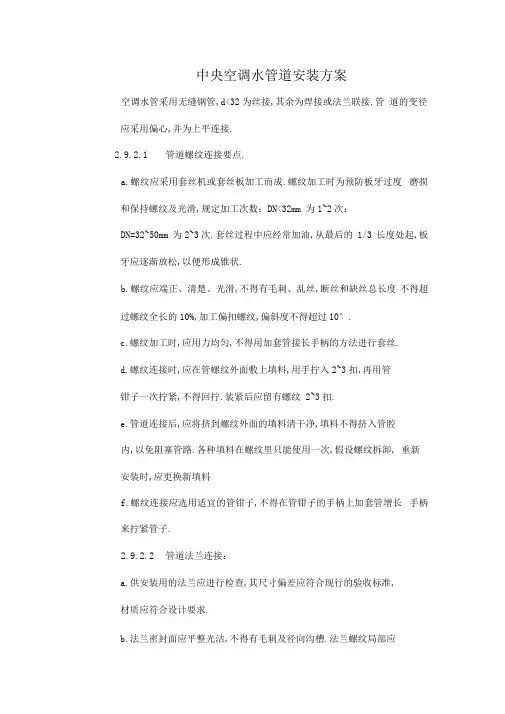

中央空调水管道安装方案空调水管采用无缝钢管,d<32为丝接,其余为焊接或法兰联接.管道的变径应采用偏心,并为上平连接.2.9.2.1管道螺纹连接要点.a.螺纹应采用套丝机或套丝板加工而成.螺纹加工时为预防板牙过度磨损和保持螺纹及光滑,规定加工次数：DN<32mm 为1~2次；DN=32~50mm 为2~3次.套丝过程中应经常加油,从最后的1/3 长度处起,板牙应逐渐放松,以便形成锥状.b.螺纹应端正、清楚、光滑,不得有毛刺、乱丝,断丝和缺丝总长度不得超过螺纹全长的10%,加工偏扣螺纹,偏斜度不得超过10°.c.螺纹加工时,应用力均匀,不得用加套管接长手柄的方法进行套丝.d.螺纹连接时,应在管螺纹外面敷上填料,用手拧入2~3扣,再用管钳子一次拧紧,不得回拧.装紧后应留有螺纹2~3扣.e.管道连接后,应将挤到螺纹外面的填料清干净,填料不得挤入管腔内,以免阻塞管路.各种填料在螺纹里只能使用一次,假设螺纹拆卸, 重新安装时,应更换新填料f.螺纹连接应选用适宜的管钳子,不得在管钳子的手柄上加套管增长手柄来拧紧管子.2.9.2.2管道法兰连接：a.供安装用的法兰应进行检查,其尺寸偏差应符合现行的验收标准,材质应符合设计要求.b.法兰密封面应平整光洁,不得有毛刺及径向沟槽.法兰螺纹局部应完整,无损伤.凹凸面法兰应能自然嵌合,凸面的高度不得低于凹槽的深度.c.螺栓及螺母的螺纹应完整,无伤痕,无毛刺等缺陷.螺栓与螺母应配合良好.d.法兰与管子焊接装配时,法兰端面应与管子中央线相垂直,其偏差度可用角尺和钢尺检查,当DN0300mm 时允许偏差度为0.1mm ;当DN>300mm 时允许偏差度为0.5mm.e.管子插入法兰内距密封面应留出一定距离, 一般为法兰厚度的一半, 最多不超过法兰厚度2/3 ,以便于内口焊接.f.法兰连接时应保持平行,其偏差不大于法兰外径的1.5 %,且不大于2mm ,不得用强紧螺栓的方法去除偏斜.g.法兰连接应保持同一轴线,其螺孔中央偏差一般不超过孔径的5% ,并保证螺栓自由穿入.h.法兰垫片应符合标准,不允许使用斜垫片或双层垫片.采用软垫片时,周边应整洁,垫片尺寸应与法兰密封面相符合.i.法兰连接应使用同一规格螺栓,安装方向一致,紧固螺栓对称均匀,松紧适度.紧固后外露长度应为螺栓直径的1/2 oj.螺栓紧固后,应与法兰紧贴,不得有楔缝.需要加垫圈时,每个螺栓所加垫圈不应超过一个.k.法兰不允许直接埋地,埋地管道法兰连接处应设检查井.法兰不允许装在楼板、墙壁和套管内,为了便于拆装,法兰与支架边缘或建筑物距离一般不小于200mm l.高温或低温管道法兰连接螺栓,在试运转时一般应进行热紧或冷紧.热紧或冷紧应在保持工作温度24小时后进行.紧固螺栓时,管内最大内压应根据设计压力确定,当设计压力小于0.6mPa时,热紧最大内压为0.3mPa ;设计压力不大于0.6mPa时,热紧最大内压为0.5mPa , 冷紧一般应卸压.2.9.2.3管道焊接a.对口前应将接口端的坡口面及内外管壁15〜20mm 内的铁锈、泥土、油脂等脏物消除干净.b.不圆的管口组对前应进行修整.地面上转动焊口组对时,可以放在滚轮上面,多转动几次管子,使错口值减小和间隙均匀.c.管子、管件组对时,应检查坡口的质量.坡口外表上不和有裂缝、夹层等缺陷.d.对口间隙应符合要求,除设计规定的冷拉焊口外,对口时不得用强力对正,以免引起附加压力.e.对口间隙过大,允许用加热管子的方法来缩小间隙,也不允许加偏垫或多层垫等方法来去除接口端面的空隙、偏差、错口或不同心等缺陷.f.管件组对,其内壁应做到平齐,内壁错量不大于0.5mm.g.管子对口时应检查平直度,在距离接口中央200mm 处测量,允许偏差0.5mm,但全长允许偏差最大不超过2mm.2.9.2.4管道冲洗试压2.9.2.4.1管道安装后应进行系统冲洗,管道系统冲洗应在管道试压合格后,调试运行前进行,可与试压连续进行,系统清洁前方能与制冷设备或空调设备连接.2.9.2.4.2管道冲洗进水口及排水口应选择适当位置,并能保证将管道系统内的杂物冲洗干净为宜.排水管截面积不应小于被冲洗管道截面的60% ,排水管应接至排水井或排水沟内.2.9.2.4.3冲洗时,以系统内可能到达的最大压力和流量或不小于1.5m/s 时进行,直到出口处的水色和透明度与入口处目测一致为合格.2.9.2.4.4管道穿墙或楼板时应配合留洞或预埋套管,管道与墙壁之间留50mm间隙.非特别注明外,管道与墙壁或与套管之间的间隙应用耐火的柔性材料密实填充.安装在楼板内的套管其顶部应高出地面20mm .2.9.2.4.5管道安装前必须将管内的污物及锈蚀去除干净；安装停顿期间对管道开口应封闭.2.9.2.4.6管道系统安装后必须进行水压试验,冷冻水系统和冷却水系统试验压力为工作压力 1.25倍,最低不小于0.6MPa < 水压试验时,在10min内,压力下降不大于0.02MPa ,且外观检查不漏为合格.2.9.2.4.7冷凝水坡向正确,坡度符合设计要求.风机盘管冷凝水管按规定要求必须进行闭水、通水试验.2.9.2.4.8冷凝水系统的渗漏试验可采用充水试验,无渗漏为合格.采用阻燃橡塑海棉保温的管道2.9.2.5管道保温(1)保温风管、水管在外表除锈后,刷防锈底漆两遍；不保温风管,金属支吊架等,在外表除锈后,刷防锈底漆和色漆各两遍.(2)空调送回风管、新风管采用阻燃型橡塑海绵保温,采用专用配套粘粘剂固定,接头处用胶带密封.粘前将风管壁上尘土,油污擦净.保温板与风管部件外表应粘接牢固,不得脱落.保温材料纵向接缝不宜设在风管底面.(3)冷却水管、空调冷、热供回水管、冷凝水管采用橡塑海绵管壳保温(d 0 57mm, §=20mm ; 57mm < d < 159mm, 6=25mm ; d>159mm, 葬30mm ).冷冻水和和空调风管穿墙处和楼板处,保温不得间断,并用不燃材料堵严.蒸汽管保温采用5mm厚的珍珠岩保温, 外包铁丝网,最后再抹20mm厚硅酸铝保护壳.(4)管道保温应在水压试验合格,防腐已完方可施工,不能填倒工序.(5)金属保护壳施工应符合以下规定a.金属保护壳可采用咬口、怫接、搭接等方法施工.外表应整洁、美观.b.圆形保护壳应紧贴绝热层,不得有脱壳、褶皱、强行接口.接口搭接应顺水,并有凸棱增强,搭接尺寸为2 0〜2 5 mm ;采用自攻螺丝紧固时,螺丝间距应均匀,并不可刺破防潮层.c.保温保护壳一般属明露局部,务必作到下料精确,保证棱角规那么,圆弧均匀,外表平整美观,无凸肚及凹陷.。

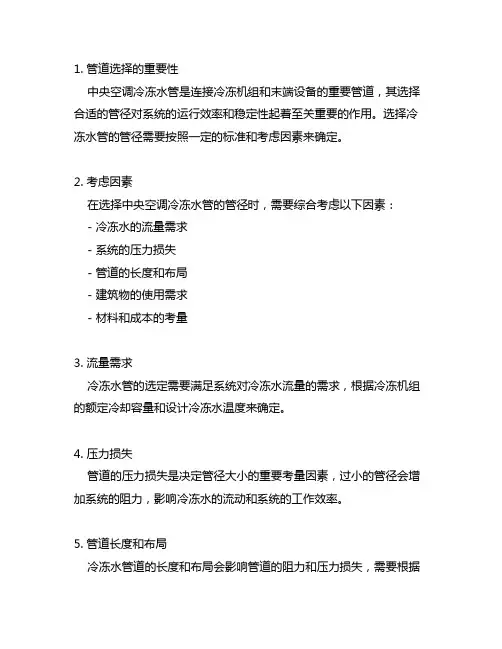

1. 管道选择的重要性中央空调冷冻水管是连接冷冻机组和末端设备的重要管道，其选择合适的管径对系统的运行效率和稳定性起着至关重要的作用。

选择冷冻水管的管径需要按照一定的标准和考虑因素来确定。

2. 考虑因素在选择中央空调冷冻水管的管径时，需要综合考虑以下因素：- 冷冻水的流量需求- 系统的压力损失- 管道的长度和布局- 建筑物的使用需求- 材料和成本的考量3. 流量需求冷冻水管的选定需要满足系统对冷冻水流量的需求，根据冷冻机组的额定冷却容量和设计冷冻水温度来确定。

4. 压力损失管道的压力损失是决定管径大小的重要考量因素，过小的管径会增加系统的阻力，影响冷冻水的流动和系统的工作效率。

5. 管道长度和布局冷冻水管道的长度和布局会影响管道的阻力和压力损失，需要根据实际布局来确定管径的大小。

6. 使用需求不同的建筑物和末端设备对冷冻水的使用需求不同，需要根据具体情况来确定管道的尺寸。

7. 材料和成本在选择管道尺寸时，还需要考虑管材料和成本等因素，综合考虑使用寿命和成本效益。

8. 标准选择根据上述考虑因素和实际情况，可参考相关标准和规范，如《建筑给水排水设计规范》等，来确定中央空调冷冻水管的管径选择标准。

9. 结论选择合适的中央空调冷冻水管管径对于系统的稳定运行和节能效果至关重要，需要综合考虑流量需求、压力损失、管道长度和布局、建筑物使用需求、材料成本等因素，参考相关标准和规范来确定管径选择标准，实现系统的高效运行和经济可行。

中央空调系统冷冻水管的选择是系统设计中的关键环节，对于整个系统的性能、稳定性和运行成本都有着直接影响。

在选择管道尺寸时，需要考虑多个方面的因素，以确保系统能够高效运行、达到预期的冷却效果，并且尽量减少能源消耗和维护成本。

冷冻水管的选定需要充分考虑系统对冷冻水流量的需求。

根据冷冻机组的额定冷却容量和设计冷冻水温度来确定流量需求，从而确定合适的管径大小。

这一点十分重要，因为如果流量需求未能满足，系统可能无法达到预期的冷却效果，或者需要不断调整机组工作参数，从而增加能源消耗和系统维护成本。

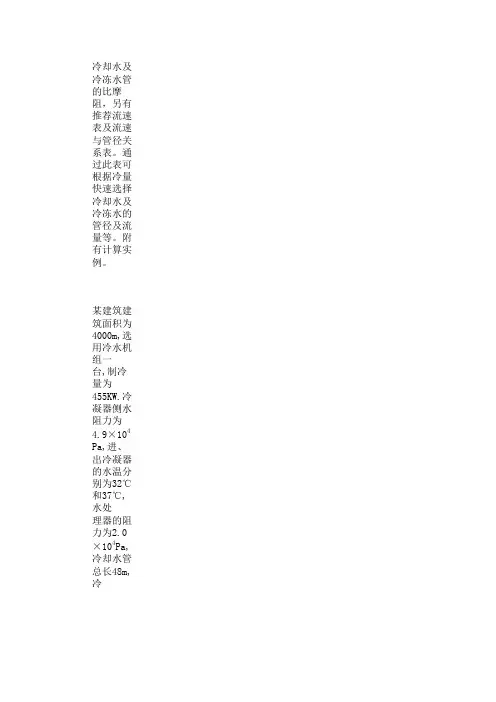

冷却水及冷冻水管的比摩阻，另有推荐流速表及流速与管径关系表。

通过此表可根据某建筑建筑面积为4000m,选用冷水机组一台,制冷量为455KW.冷凝器侧水阻力为4.9×104Pa,进、出冷凝器的水温分别为32℃和37℃,水处理器的阻力为2.0×104Pa,冷却水管总长48m,冷却塔盛水池到喷嘴的高差为2.5m,确定各管段的管径和水泵的选择参数.冷却水循环管路,由于管径没有沿程变化,认为是一个计算管段,则计算管段的冷却水流量为q=Q/(c*(t2-t1))=1.3*455/(4.1868*1000*(37-32))=28.25Kg/s=102.3m3/h1.3是安全系数根据冷却水流量102.3m3/h,查表[流量与管径关系]可以按水流速推荐值或根据流量来选择管径公称直径DN150mm(开式系统),管道水流速为v=q/(π(d/2)*(d/2))=102.3/3600/(3.14*(0.15/2)*(0.15/2))=1.61m/s查表[冷却水]可得到管道比摩阻为187Pa/m左右则沿程阻力损失为：187*48=9×103Pa弯头、止回阀、闸阀等管件等的局部阻力系数总和为12.46则总局部阻力为：12.46*(ρv2/2)=12.46*(994.1*1.612/2)=1.61*104Pa设备总阻力损失包括冷凝器阻力损失和水处理器阻力损失,为P=4.9*104+2.0*104=6.9*104Pa(题目中有数据)冷却塔喷雾所需压力△p0=4.9×104Pa(可参考样本)冷却水提升高度为2.5m,所需的提升压力为△ph=2.5m×9807N/m3=2.45×104Pa故冷却水泵的扬程为P=16.76×104Pa=17.1m水柱选用水泵,流量和扬程皆考虑10%的余量;则选用水泵的参数为流量1.1×102.3m3/h=112.5m3/h,扬程1.1×17.1m=18.81mH2O.过此表可根据冷量快速选择冷却水及冷冻水的管径及流量等。

水系统中央空调施工设计目录一、编制说明 (2)二、工程概况 (2)三、施工依据 (2)四、施工准备 (3)五、主要施工方案、措施及程序 (3)六、管道冲洗及水压试验 (11)七、空调工程试运转 (12)八、质量保证措施 (12)九、安全技术措施 (13)十、主要施工机具 (16)十一、人员计划及工程形象进度计划 (17)十二、主要工程材料及设备进场计划 (18)十三、需要甲方解决事宜 (18)十四、质量通病及解决方法 (19)一、编制说明本施工方案系以《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》为依据，以国家现行建筑安装施工规范为基础，以国家现行有关建筑安装施工、验收规范及质量评定标准为标准，为确保工程施工优质、安全进行，创优良工程、文明工程而编制完成的。

二、工程概况砂之船·重庆奥特莱斯太平洋商场位于重庆市北部新区经开园加工区，项目总占地面积约48160m2，总建筑面积约77367m2，其中主楼50672m2，辅楼20090m2，创艺楼6601m2；总空调面积约49249m2，其中主楼32430m2，辅楼12942m2，创艺楼3877m2。

该项目为大型综合性购物休闲广场：主楼负一层～三层为购物场所，四层～五层为会所和办公室，六层～九层为会所及娱乐区；辅楼负一层～三层为购物场所，四层～七层为餐饮场所；创艺楼为婚庆公司。

根据该项目的具体使用功能，中央空调设计选用美的水源热泵系统及美的风冷热泵机组，新风系统选用美的全热交换器。

三、施工依据技术标准1、《砂之船·重庆奥特莱斯太平洋商场中央空调工程施工图》2、《采暖通风与空气调节设计规范》（GBJ 19-87）3、《酒店宾馆建筑设计规范》（JGJ67-89）4、《采暖与卫生工程施工验收规范》（GBJ 242-82）5、《通风与空调工程质量检验评定标准》（GBJ 304-88）6、《通风与空调施工及验收规范》（GB50243-97）7、《机械设备安装工程施工及验收规范》（JBJ 23-96）8、《建筑安装工程施工图集》四、施工准备1．临时场地设施：仓库：利用现有建筑设施在建筑物内占用150m2左右的临时场地，用于临时办公和堆放材料。

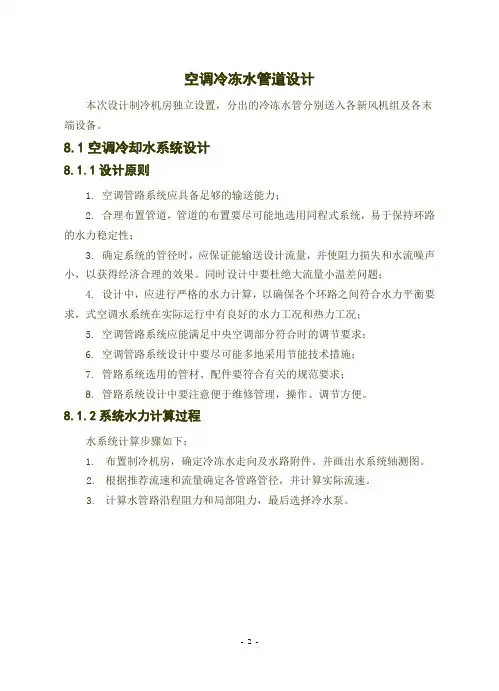

空调冷冻水管道设计本次设计制冷机房独立设置，分出的冷冻水管分别送入各新风机组及各末端设备。

8.1空调冷却水系统设计8.1.1设计原则1. 空调管路系统应具备足够的输送能力；2. 合理布置管道，管道的布置要尽可能地选用同程式系统，易于保持环路的水力稳定性；3. 确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。

同时设计中要杜绝大流量小温差问题；4. 设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，式空调水系统在实际运行中有良好的水力工况和热力工况；5. 空调管路系统应能满足中央空调部分符合时的调节要求；6. 空调管路系统设计中要尽可能多地采用节能技术措施；7. 管路系统选用的管材、配件要符合有关的规范要求；8.管路系统设计中要注意便于维修管理，操作、调节方便。

8.1.2系统水力计算过程水系统计算步骤如下：1.布置制冷机房，确定冷冻水走向及水路附件。

并画出水系统轴测图。

2.根据推荐流速和流量确定各管路管径，并计算实际流速。

3.计算水管路沿程阻力和局部阻力，最后选择冷水泵。

阻力的计算1.流量计算)-(h g p t t c QW =kg/s （8—1）式中 W ——水流量，kg/s ；Q ——设备所需提供的冷量，kW ； t g ——供水温度，℃； T h ——回水温度，℃；c p ——水定压比热，kJ/(kg ·℃)，常温时c ＝4.1868；kJ/（kg ·℃）。

2.管径的确定实际管径可由下式计算：πυ4Wd =m （8—2） 式中 d ——水管管径，m ；W ——水流量，m 3/s ； υ——水流速，m/s ；一般水系统中管内水流速按表8－1中的推荐值选取。

表8—1管径及相应的流速管径/mm 15 20 25 32 40 50 65 80 100 125闭式系统 0.3-0.5 0.5-0.6 0.6-0.7 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 开式系统0.3-0.4 0.4-0.6 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 由式8－2算出实际管径后，可按文献[1]表10－2选取与算出的实际管径相近的标准管径，之后可算出实际流速。

一、空调管路系统的设计原则空调管路系统设计主要原则如下：1．空调管路系统应具备足够的输送能力，例如，在中央空调系统中通过水系统来确保渡过每台空调机组或风机盘管空调器的循环水量达到设计流量，以确保机组的正常运行；又如，在蒸汽型吸收式冷水机组中通过蒸汽系统来确保吸收式冷水机组所需要的热能动力。

2．合理布置管道：管道的布置要尽可能地选用同程式系统，虽然初投资略有增加，但易于保持环路的水力稳定性；若采用异程系统时，设计中应注意各支管间的压力平衡问题。

3．确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。

众所周知，管径大则投资多，但流动阻力小，循环水泵的耗电量就小，使运行费用降低，因此，应当确定一种能使投资和运行费用之和为最低的管径。

同时，设计中要杜绝大流量小温差问题，这是管路系统设计的经济原则。

4．在设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，使空调水系统在实际运行中有良好的水力工况和热力工况。

5．空调管路系统应满足中央空调部分负荷运行时的调节要求；6．空调管路系统设计中要尽可能多地采用节能技术措施；7．管路系统选用的管材、配件要符合有关的规范要求；8．管路系统设计中要注意便于维修管理，操作、调节方便。

二、管路系统的管材管路系统的管材的选择可参照下表选用：三、供回水总管上的旁通阀与压差旁通阀的选择在变水量水系统中，为了保证流经冷水机组中蒸发器的冷冻水流量恒定，在多台冷水机组的供回水总管上设一条旁通管。

旁通管上安有压差控制的旁通调节阀。

旁通管的最大设计流量按一台冷水机组的冷冻水水量确定，旁通管管径直接按冷冻水管最大允许流速选择，不应未经计算就选择与旁通阀相同规格的管径。

当空调水系统采用国产ZAPB、ZAPC型电动调节阀作为旁通阀，末端设备管段的阻力为0.2MPa时，对应不同冷量冷水机组旁通阀的通径，可按下表选用：冷冻水压差旁通系统的选择计算在冷冻水循环系统设计中，为方便控制，节约能量，常使用变流量控制。

水冷机组中央空调制热量计算及管径
中央空调水系统管径计算方法您好亲，管径计算公式如下：Q(L/s)：管段内流经的水流量d(mm)：管道内径v(m/s)：假定的水流速目前设计软件都能直接计算出管径，在水系统中，管内水流速一般按推荐值选用经试算确定其管径。

如果是计算出来的就按照600KW*同时使用系数来确定室外机功率，也就是600KW*0.8=480KW，室内末端选型参照一般我选型是按照设备样板打0.8折左右的修正选型，水管管径按所有末端合计的流量、流速、冷量确定。

扩展资料关于冷凝水管的选择每1KW的冷负荷每小时产生约0.4～0.8公斤左右的冷凝水，在潜热负荷较高的场合每1kW冷负荷每1h约产生0.8kg。

冷凝水通常可以根据机组的冷负荷Q（kW）按下列数据近似选定冷凝水管的公称直径。

风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走。
