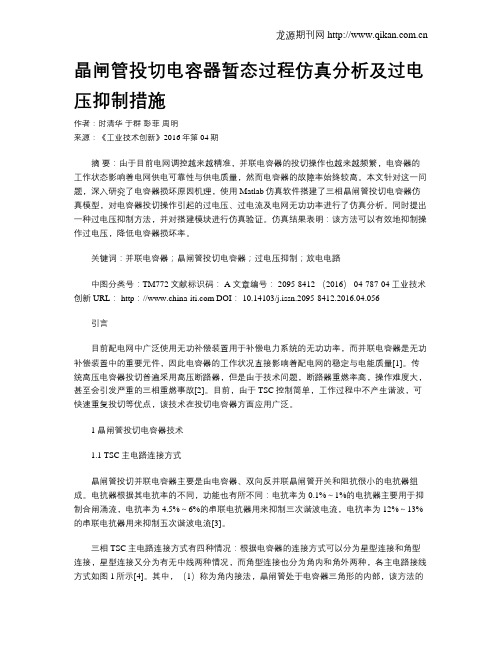

晶闸管投切电容器暂态过程仿真分析及过电压抑制措施作者：时清华于群彭菲周明来源：《工业技术创新》2016年第04期摘要：由于目前电网调控越来越精准，并联电容器的投切操作也越来越频繁，电容器的工作状态影响着电网供电可靠性与供电质量，然而电容器的故障率始终较高。

本文针对这一问题，深入研究了电容器损坏原因机理，使用Matlab仿真软件搭建了三相晶闸管投切电容器仿真模型，对电容器投切操作引起的过电压、过电流及电网无功功率进行了仿真分析。

同时提出一种过电压抑制方法，并对搭建模块进行仿真验证。

仿真结果表明：该方法可以有效地抑制操作过电压，降低电容器损坏率。

关键词：并联电容器；晶闸管投切电容器；过电压抑制；放电电路中图分类号：TM772 文献标识码： A 文章编号： 2095-8412 （2016） 04-787-04工业技术创新 URL： http：// DOI： 10.14103/j.issn.2095-8412.2016.04.056引言目前配电网中广泛使用无功补偿装置用于补偿电力系统的无功功率，而并联电容器是无功补偿装置中的重要元件，因此电容器的工作状况直接影响着配电网的稳定与电能质量[1]。

传统高压电容器投切普遍采用高压断路器，但是由于技术问题，断路器重燃率高，操作难度大，甚至会引发严重的三相重燃事故[2]。

目前，由于TSC控制简单，工作过程中不产生谐波，可快速重复投切等优点，该技术在投切电容器方面应用广泛。

1 晶闸管投切电容器技术1.1 TSC主电路连接方式晶闸管投切并联电容器主要是由电容器、双向反并联晶闸管开关和阻抗很小的电抗器组成。

电抗器根据其电抗率的不同，功能也有所不同：电抗率为0.1%～1%的电抗器主要用于抑制合闸涌流，电抗率为4.5%～6%的串联电抗器用来抑制三次谐波电流，电抗率为12%～13%的串联电抗器用来抑制五次谐波电流[3]。

三相TSC主电路连接方式有四种情况：根据电容器的连接方式可以分为星型连接和角型连接，星型连接又分为有无中线两种情况，而角型连接也分为角内和角外两种，各主电路接线方式如图1所示[4]。
