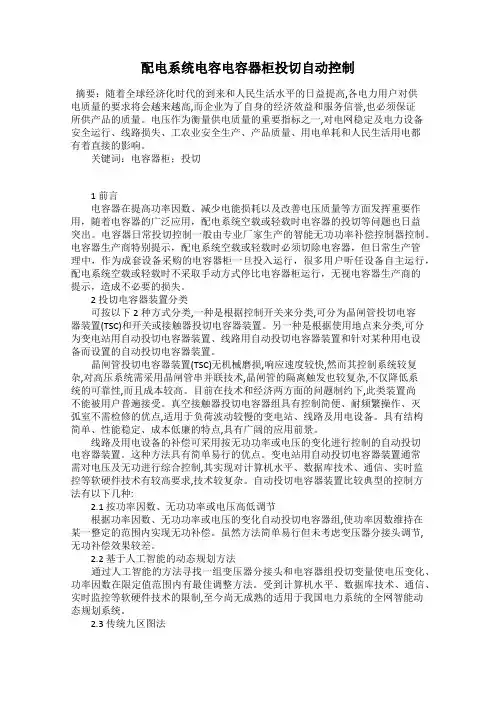

配电系统电容电容器柜投切自动控制摘要：随着全球经济化时代的到来和人民生活水平的日益提高,各电力用户对供电质量的要求将会越来越高,而企业为了自身的经济效益和服务信誉,也必须保证所供产品的质量。
电压作为衡量供电质量的重要指标之一,对电网稳定及电力设备安全运行、线路损失、工农业安全生产、产品质量、用电单耗和人民生活用电都有着直接的影响。
关键词：电容器柜；投切1 前言电容器在提高功率因数、减少电能损耗以及改善电压质量等方面发挥重要作用，随着电容器的广泛应用，配电系统空载或轻载时电容器的投切等问题也日益突出。
电容器日常投切控制一般由专业厂家生产的智能无功功率补偿控制器控制。
电容器生产商特别提示，配电系统空载或轻载时必须切除电容器，但日常生产管理中，作为成套设备采购的电容器柜一旦投入运行，很多用户听任设备自主运行，配电系统空载或轻载时不采取手动方式停比电容器柜运行，无视电容器生产商的提示，造成不必要的损失。
2 投切电容器装置分类可按以下2种方式分类,一种是根据控制开关来分类,可分为晶闸管投切电容器装置(TSC)和开关或接触器投切电容器装置。
另一种是根据使用地点来分类,可分为变电站用自动投切电容器装置、线路用自动投切电容器装置和针对某种用电设备而设置的自动投切电容器装置。
晶闸管投切电容器装置(TSC)无机械磨损,响应速度较快,然而其控制系统较复杂,对高压系统需采用晶闸管串并联技术,晶闸管的隔离触发也较复杂,不仅降低系统的可靠性,而且成本较高。
目前在技术和经济两方面的问题制约下,此类装置尚不能被用户普遍接受。
真空接触器投切电容器组具有控制简便、耐频繁操作、灭弧室不需检修的优点,适用于负荷波动较慢的变电站、线路及用电设备。
具有结构简单、性能稳定、成本低廉的特点,具有广阔的应用前景。
线路及用电设备的补偿可采用按无功功率或电压的变化进行控制的自动投切电容器装置。
这种方法具有简单易行的优点。
变电站用自动投切电容器装置通常需对电压及无功进行综合控制,其实现对计算机水平、数据库技术、通信、实时监控等软硬件技术有较高要求,技术较复杂。

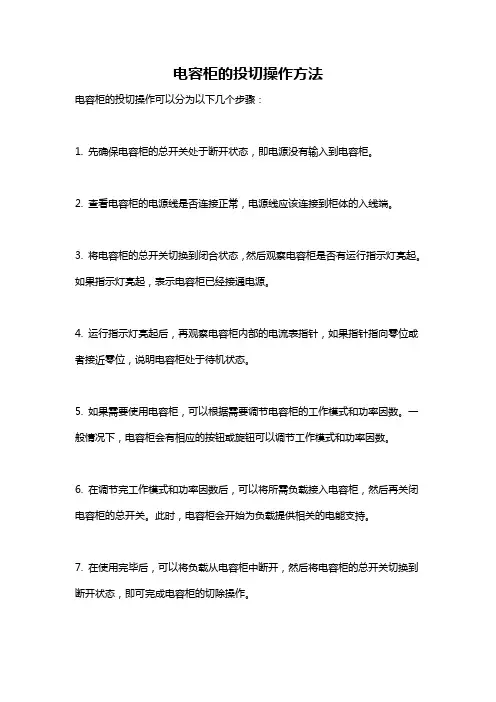

电容柜的投切操作方法
电容柜的投切操作可以分为以下几个步骤：
1. 先确保电容柜的总开关处于断开状态，即电源没有输入到电容柜。
2. 查看电容柜的电源线是否连接正常，电源线应该连接到柜体的入线端。
3. 将电容柜的总开关切换到闭合状态，然后观察电容柜是否有运行指示灯亮起。
如果指示灯亮起，表示电容柜已经接通电源。
4. 运行指示灯亮起后，再观察电容柜内部的电流表指针，如果指针指向零位或者接近零位，说明电容柜处于待机状态。
5. 如果需要使用电容柜，可以根据需要调节电容柜的工作模式和功率因数。
一般情况下，电容柜会有相应的按钮或旋钮可以调节工作模式和功率因数。
6. 在调节完工作模式和功率因数后，可以将所需负载接入电容柜，然后再关闭电容柜的总开关。
此时，电容柜会开始为负载提供相关的电能支持。
7. 在使用完毕后，可以将负载从电容柜中断开，然后将电容柜的总开关切换到断开状态，即可完成电容柜的切除操作。
值得注意的是，在投切操作过程中，需要确保安全操作，避免电流过大或者电压过高造成的电击风险。
同时，应该按照电容柜的相关说明书进行操作，以确保正常使用。
电力电容器投切方式
电力电容器的投切决定电容器组在不同负载运行的情况下投切补偿调节，以达到补偿无功、提升功率因数的一种控制手段，因此，合理、有效的电容器投切方式有着补偿优化的功能。
电容器组多数采取“顺序投切”方式，这种投切会减少电容器的使用寿命，合理的投切方式应为“循环投切”，这种方式可以使先投入运行的电容器组先退出，后投入的后切除，各电容器均匀投切，降低了电容器的运
行时间，减少投切次数，延长使用寿
命。
在选择了“循环投切”方式之后，针对不同的负载变化情形，合理选择投切补偿，遵循：对于负载较大且变化较快的工况，电焊机、电动机的线路采用动态补偿，节能效果明显；对于负载相对平稳的线路采用静态补偿方式。
从静态补偿到动态补偿，加上我公司对低压无功补偿技术深入不断研究和不断实践操作，基于静态和动态相结合的混合投切方式成为我公司新型智能低压无功补偿柜的电容器的投切运行方式。

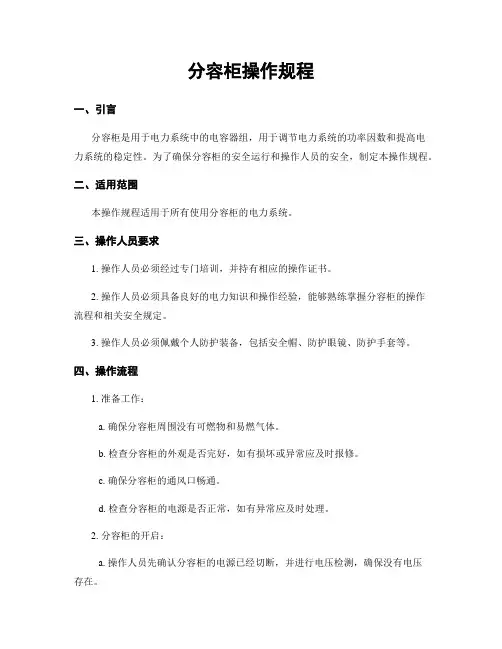

分容柜操作规程一、引言分容柜是用于电力系统中的电容器组，用于调节电力系统的功率因数和提高电力系统的稳定性。
为了确保分容柜的安全运行和操作人员的安全，制定本操作规程。
二、适用范围本操作规程适用于所有使用分容柜的电力系统。
三、操作人员要求1. 操作人员必须经过专门培训，并持有相应的操作证书。
2. 操作人员必须具备良好的电力知识和操作经验，能够熟练掌握分容柜的操作流程和相关安全规定。
3. 操作人员必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套等。
四、操作流程1. 准备工作：a. 确保分容柜周围没有可燃物和易燃气体。
b. 检查分容柜的外观是否完好，如有损坏或异常应及时报修。
c. 确保分容柜的通风口畅通。
d. 检查分容柜的电源是否正常，如有异常应及时处理。
2. 分容柜的开启：a. 操作人员先确认分容柜的电源已经切断，并进行电压检测，确保没有电压存在。
b. 使用专门的工具打开分容柜的门锁，并将门完全打开。
c. 检查分容柜内部是否有异物，如有应及时清除。
3. 分容柜的操作：a. 操作人员根据实际需要，打开或关闭相应的电容器开关。
b. 操作人员应按照电容器的额定电流进行操作，避免过载。
c. 在操作过程中，严禁用湿手触摸分容柜内部的电器设备。
d. 操作人员应密切观察分容柜内部的指示灯和仪表，如有异常应及时报修。
4. 分容柜的关闭：a. 操作人员先确认分容柜内部的电容器已经全部关闭。
b. 操作人员将分容柜的门完全关闭，并锁好门锁。
c. 操作人员恢复分容柜的电源供应。
五、安全注意事项1. 操作人员在操作分容柜时，应注意防止触电和短路事故的发生。
2. 操作人员应定期检查分容柜的绝缘状况，如有异常应及时处理。
3. 操作人员在操作过程中应注意防止分容柜内部的高温和高压对人身安全造成伤害。
4. 操作人员应遵守相关的操作规程和安全规定，严禁擅自修改分容柜的电气参数。
六、应急措施1. 在发生分容柜故障或异常情况时，操作人员应立即切断电源，并报告相关部门进行处理。

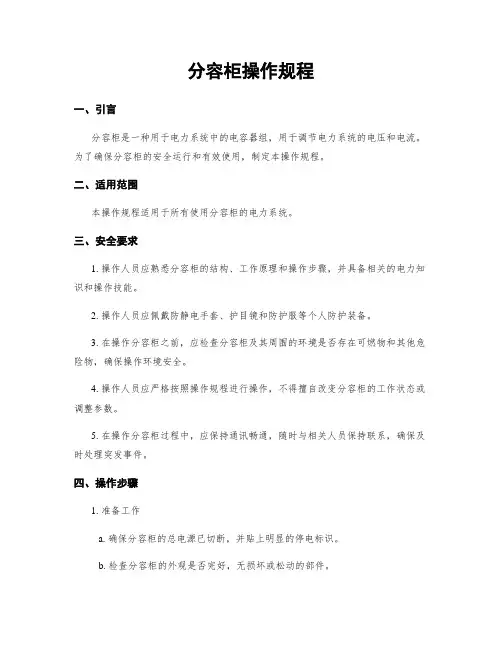

分容柜操作规程一、引言分容柜是一种用于电力系统中的电容器组，用于调节电力系统的电压和电流。
为了确保分容柜的安全运行和有效使用，制定本操作规程。
二、适用范围本操作规程适用于所有使用分容柜的电力系统。
三、安全要求1. 操作人员应熟悉分容柜的结构、工作原理和操作步骤，并具备相关的电力知识和操作技能。
2. 操作人员应佩戴防静电手套、护目镜和防护服等个人防护装备。
3. 在操作分容柜之前，应检查分容柜及其周围的环境是否存在可燃物和其他危险物，确保操作环境安全。
4. 操作人员应严格按照操作规程进行操作，不得擅自改变分容柜的工作状态或调整参数。
5. 在操作分容柜过程中，应保持通讯畅通，随时与相关人员保持联系，确保及时处理突发事件。
四、操作步骤1. 准备工作a. 确保分容柜的总电源已切断，并贴上明显的停电标识。
b. 检查分容柜的外观是否完好，无损坏或松动的部件。
c. 检查分容柜的通风系统是否正常运行。
d. 检查分容柜的电源线是否连接牢固。
e. 确认操作人员已佩戴个人防护装备。
2. 操作步骤a. 打开分容柜的控制面板，按照操作界面上的指示进行操作。
b. 根据需要，调整分容柜的工作模式和参数。
c. 监控分容柜的运行状态，确保其正常工作。
d. 定期检查分容柜的温度、湿度和电流等参数，确保其在安全范围内运行。
e. 如发现异常情况，应立即停止操作，并及时报告相关人员处理。
五、维护保养1. 定期对分容柜进行清洁，确保其表面干净无尘。
2. 定期检查分容柜的接线端子，确保其连接牢固。
3. 定期检查分容柜的绝缘性能，如发现异常应及时处理。
4. 定期检查分容柜的通风系统，确保其正常运行。
5. 定期对分容柜进行维护保养，包括更换老化的零部件和润滑系统。
六、紧急情况处理1. 如发生火灾或其他紧急情况，应立即切断分容柜的电源，并使用灭火器进行灭火。
2. 在紧急情况下，应立即通知相关人员，并按照应急预案进行处理。
七、操作记录1. 每次操作分容柜都应记录相关的操作信息，包括操作时间、操作人员、操作内容和操作结果等。
分容柜操作规程一、引言分容柜是一种用于电力系统中的电容器组装设备，用于调节电力系统的无功功率，提高电力系统的功率因数。
为了保证分容柜的安全运行和有效使用，制定本操作规程，明确分容柜的操作流程和注意事项。
二、适用范围本操作规程适用于所有使用分容柜的电力系统。
三、操作流程1. 操作前的准备a. 检查分容柜的外观是否完好，无明显损坏和漏电现象。
b. 检查分容柜的电源是否正常，电压和频率是否符合要求。
c. 确保操作人员穿戴好个人防护装备，包括绝缘手套、绝缘鞋等。
d. 确认是否有专职人员进行操作，避免未经授权的人员接触分容柜。
2. 分容柜的开启a. 使用专用工具打开分容柜的门锁，确保门锁完好并且能够顺利开启。
b. 打开分容柜的门后，先观察分容柜内部是否有异常现象，如有异常应立即停止操作，并及时报告相关人员。
c. 检查分容柜内的电容器是否有明显的损坏，如有损坏应立即更换。
3. 分容柜的调节a. 根据电力系统的需求，调整分容柜内的电容器组合，以达到所需的无功功率补偿效果。
b. 注意调节过程中电容器的电压和电流是否超过额定值，避免过载和损坏。
4. 分容柜的关闭a. 在完成调节后，先将分容柜内的电容器全部断开，避免电容器长时间处于工作状态。
b. 关闭分容柜的门，并使用专用工具锁好门锁，确保分容柜的安全。
四、注意事项1. 操作人员必须具备相关的电力知识和操作技能，严禁无经验人员擅自操作分容柜。
2. 在操作分容柜时，应注意个人安全，避免触摸带电部件和操作不当导致的电击事故。
3. 分容柜应定期进行检查和维护，确保其正常运行和安全性能。
4. 严禁在分容柜内存放易燃、易爆物品，避免引发火灾和爆炸事故。
5. 分容柜应远离湿度较大和有腐蚀性气体的场所，以保证其正常工作寿命。
6. 在操作过程中，如遇到异常情况或故障，应立即停止操作并报告相关人员，切勿擅自处理。
五、紧急处理措施1. 在分容柜发生火灾时，应立即切断电源，并使用灭火器或其他灭火设备进行灭火。

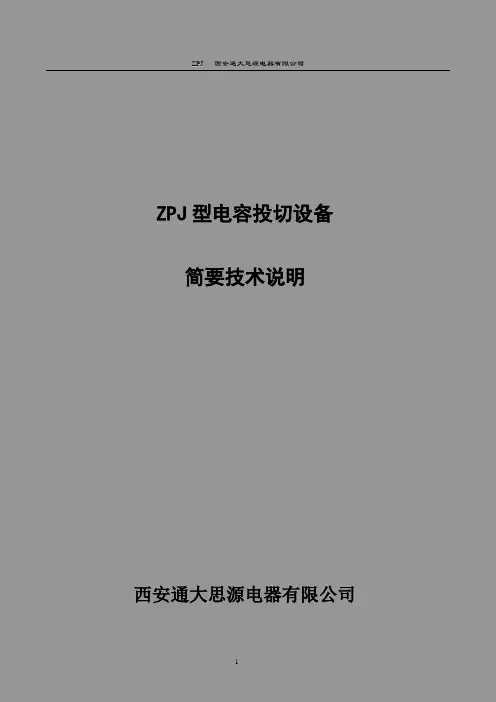

ZPJ型电容投切设备简要技术说明西安通大思源电器有限公司ZPJ 型电容器投切设备1.1设备构成及工作原理1）概述现有的10kV~35kV 真空断路器在投切并联补偿电容器时，采用串联电抗器来抑制合闸涌流。
这样虽然可以将合闸涌流幅值抑制在一定倍数之内，但是谐波电流的过渡过程时间长，严重污染电网，影响电能质量；并联补偿电容器和真空断路器需要承受近乎2倍正常电压幅值的过电压，对并联补偿电容器的绝缘和真空断路器的 可靠性带来一定威胁。
真空断路器在切除并联补偿电容器时一旦发生重燃， 则产生很高幅值的高频涌流和过电压，可能导致并联补偿电容器损坏。
本 公司提出一种永磁操动真空断路器投切电容器解决方案，旨在解决串联电 抗器过大带来的高频涌流和电容器稳态电压升高的问题。
本方案已获国 家发明专利，专利号200810017233.7。
2）工作原理永磁操动真空断路器投切电容器解决方案如图所示，图中虚筐内为本方案替代常规断路器的设备。
它由两个并联的真空断路器组成，其中一个断路器还要串联一个适当阻值的电阻R 。
它的工作原理是：需要投入电容器时，先行闭合带串联电阻的断路器K1,过一定时间后再闭合断路器K2，待K2闭合后再断开K1。
需要切掉电 容器时，要先闭合带串联电阻的断路器K1,然后断开断路器K2，待K2断开后再断开K1.。
1.2 功能特点 永磁操动真空断路器投切电容器设备在投切并联补偿电容器时具有以下优点：1)采用带串联电阻的永磁操动真空断路器投入并联补偿电容器，可以有效抑制合闸时高频电流幅值。
仿真结果表明：经合理选择参数，暂态电流基10kV母线RK1K2C 出线本不振荡，合闸涌流的幅值较串联电抗器更小，电阻的阻尼作用缩短了暂态过程，电流电压都可以在很短时间内恢复正常，并联补偿电容器和真空断路器所承受的过电压也大大降低。
2)采用带串联电阻的永磁操动真空断路器切除并联补偿电容器，真空断路器一旦发生相间重燃，由于真空灭弧室重燃而产生的涌流和过电压幅值被大大降低，基本消除了真空断路器组切除并联补偿电容器时重燃过电压的危害。
10kv电容补偿柜操作流程The operation process of the 10kv capacitor compensation cabinet is a crucial aspect of electrical system management. 10kv电容补偿柜的操作流程是电气系统管理中至关重要的一部分。
First and foremost, the personnel responsible for operating the 10kv capacitor compensation cabinet should be well-trained and knowledgeable about the equipment. 首先，负责操作10kv电容补偿柜的人员应该接受过良好的培训，并且对设备有着很好的了解。
Furthermore, before starting the operation, it is essential to ensure that all safety precautions are in place. 此外，在进行操作之前，确保所有安全预防措施都已就绪是非常重要的。
During the operation process, it is vital to pay close attention to the voltage and current levels to avoid any potential hazards. 在操作过程中，密切关注电压和电流水平是至关重要的，以避免潜在的危险。
Moreover, regular maintenance of the 10kv capacitor compensation cabinet is crucial to ensure its proper function. 此外，定期对10kv电容补偿柜进行维护是至关重要的，以确保其正常运行。

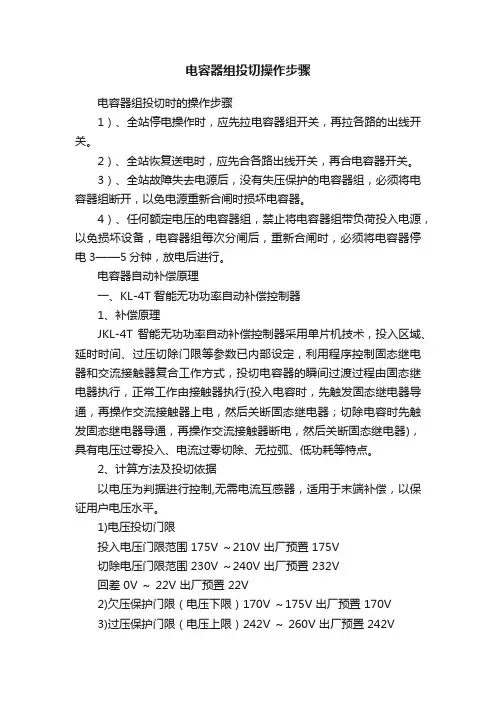

电容器组投切操作步骤电容器组投切时的操作步骤1）、全站停电操作时，应先拉电容器组开关，再拉各路的出线开关。
2）、全站恢复送电时，应先合各路出线开关，再合电容器开关。
3）、全站故障失去电源后，没有失压保护的电容器组，必须将电容器组断开，以免电源重新合闸时损坏电容器。
4）、任何额定电压的电容器组，禁止将电容器组带负荷投入电源，以免损坏设备，电容器组每次分闸后，重新合闸时，必须将电容器停电3——5分钟，放电后进行。
电容器自动补偿原理一、KL-4T 智能无功功率自动补偿控制器1、补偿原理JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。
2、计算方法及投切依据以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。
1)电压投切门限投入电压门限范围 175V ～210V 出厂预置 175V切除电压门限范围 230V ～240V 出厂预置 232V回差 0V ～ 22V 出厂预置 22V2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V3)过压保护门限（电压上限）242V ～ 260V 出厂预置 242V4)投切延时 1S ～600S 出厂预置 30S3、常见故障及处理办法用户端电压过低而电容器不能投入。
1）电压低于欠压保护门限。
2）三相电压严重不平衡。
二、JKL-4C 无功补偿控制器1、补偿原理JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。
取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。
电容器、电抗器维护及注意事项一、电容器电力电容器是一种静止的无功补偿设备。
它的主要作用是向电力系统提供无功功率，提高功率因数。
采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。
一般每组电容器均装有串联电抗器，这是为了限制电容器组在合闸过程中的涌流，以限制操作过电压和抑制电网中高次谐波对电容器的影响。
1、电容器组的一般知识1、电容器组一般设有下列保护：（1）单台电容器故障有熔丝作保护。
（2）为防止单台电容器故障后造成局部电容器过电压，电容器组设有中性点不平衡电流保护，动作后跳开关。
（3）相间短路故障主要保护有电流速断和定时过流，保护动作后跳开关。
（4）当电容器组连接的母线失压时，由失压保护动作跳开关。
（5）电容器组还设有过电压保护，动作后跳开关。
2、新投入的电容器组应经下列检查：（1）电容器及配套设备均应验收合格、资料齐全。
（2）电容器及其它设备无遗留物件，室内清洁无杂物。
（3）结线相色相位正确，各结线端子应紧固不松动。
（4）每台电容器应有运行编号，编号面向巡视过道。
（5）电容器、放电PT、另序CT套管清洁无破损裂纹，电容器外壳不鼓肚、渗漏油。
（6）每台电容器上应贴有55℃示温腊片，贴的位置为电容器2/3高处的箱体上。
（7）电抗器绝缘良好，各处接地连接牢固。
（8）防火设备齐全，符合要求。
3．电容器组的正常巡视内容：（1）进入电容器室前应先听室内无严重异声后方可进入。
（2）套管、外壳应无渗漏油，套管及支持瓷瓶应完好，无破损裂纹及放电痕迹。
（3）电容器内部无放电声，外壳无变形及鼓肚现象。
（4）桩头无发热现象，外壳示温片无熔化脱落。
（5）电容器的编号熔丝应完好。
2、集合式电容器1．主要由多个带铁壳的内部单元电容器、框架、箱体、出线套管和支持绝缘子组成。
箱体由钢板焊接而成，为全密封结构，箱盖上装有出线套管、金属膨胀器及压力释放阀。
箱壁一侧装有压力式温度计，用来监视箱体内上层油温，另一侧的下部装有油阀。

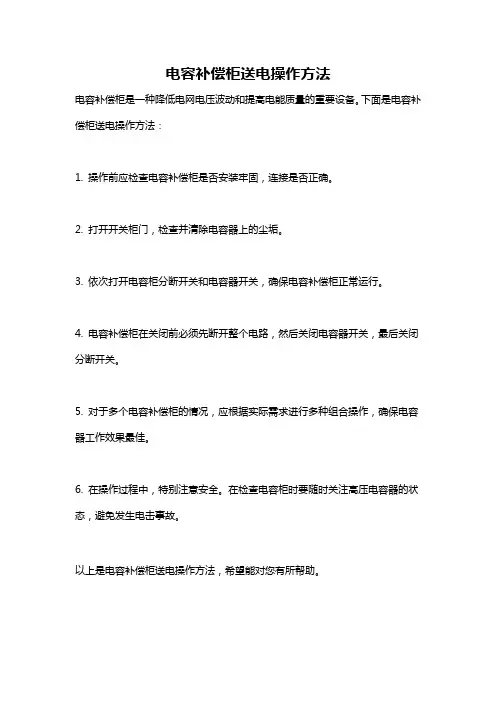

电容补偿柜送电操作方法
电容补偿柜是一种降低电网电压波动和提高电能质量的重要设备。
下面是电容补偿柜送电操作方法：
1. 操作前应检查电容补偿柜是否安装牢固，连接是否正确。
2. 打开开关柜门，检查并清除电容器上的尘垢。
3. 依次打开电容柜分断开关和电容器开关，确保电容补偿柜正常运行。
4. 电容补偿柜在关闭前必须先断开整个电路，然后关闭电容器开关，最后关闭分断开关。
5. 对于多个电容补偿柜的情况，应根据实际需求进行多种组合操作，确保电容器工作效果最佳。
6. 在操作过程中，特别注意安全。
在检查电容柜时要随时关注高压电容器的状态，避免发生电击事故。
以上是电容补偿柜送电操作方法，希望能对您有所帮助。
无功补偿柜操作规程一、操作步骤1、查看柜内有无杂物，一次、二次导线的连接，熔断器熔芯好坏等。
检查电流采样线是否连接到位。
2、把手自动转换开关置“停止”或“自动”位，防止带负荷拉合隔离开关。
3、合隔离开关，可选择自动补偿，亦可通过手动方式人工补偿。
无功补偿柜4、停止使用时，先切除负载然后才可操作隔离开关。
二、注意事项1、送电后观察功率因数表读数，未投入电容时读书为超前，此时检查电流采样线是否连接正确，如果投入电容后功率因数表反而朝滞后方向发生偏转，可以确定电流采样线接反，解决的方法只要在端子排上电流采样两根线互换一下即可。
2、选择自动补偿时，应对功率因数范围和电容投切时间等进行参数设置。
防止电容器由于参数设置不合理发生频繁投切，或补偿达不到预定值。
具体设置方法可参照所选用的自动补偿控制器说明书。
3、选择手动补偿时应注意观察功率因数表读数,以免发生过补偿使系统电压升高或欠补偿达不预想功率因数。
当无功功率较小时应及时切除补偿电容。
3、有电容辅柜时，应在送电前做好与电容主柜二次线的连接，当主柜补偿电容达不到整定功率因数时可以选择辅柜并联运行。
电容辅柜有两个转换开关，一个为“自动，手动”状态选择开关，另一个为手动状态时投切开关。
三、维护、维修注意事项严格执行安全操作规范，遵守送电（停电）原则，应在一人或一人以上监督下配合完成。
在检修维护中特别要注意以下几点：1、隔离开关的操作顺序不可颠倒，严禁带负荷分合隔离开关。
2、操作电容柜时，应先切除投入的负载，禁止直接拉合隔离开关。
3、带电的情况下严禁更换任何电器元件。
4、电容柜电流菜样线取反时，应先停止主柜然后更换线序。
因为电流互感器二次侧会感应出危险的电压，导致触电事故的发生。
5、分路停电后应注意检查，部分二次导线由于取电源点不同，仍可能带电。
高压电容柜的手动自动投切，高压电抗器，高压接触器详解一，高压电容柜有主柜和副柜有双柜左边主柜，右边副柜1，今天介绍的这两台是非标方案，什么是非标方案呢，就是我们之前作柜子时，会做成两个独立柜，我们不会把所有的设备放进一个柜子里面2，副柜我们按副柜为例，副柜里面有接触器，电流互感器，放电线圈，高压熔断器，电抗器，电容器。
现在这两台是自动投切的，高压电容柜分成手动投切和自动投切常见两种，现在厂矿项目，大型厂矿项目用自动投切，但是有非常多的厂矿项目，是用手动投切电容器的，就是它会一直投切在线路上不退出的，因为高压系统电容补偿的话是长期补偿。
3，主柜上图为主柜系统图A，主柜系统图，它上面有一把GN19D的隔离开关，有传感器带电显示器，高压真空接触器，电流互感器，避雷器，避雷器是电容专用的避雷器，熔断器，电容器，电抗器，放电线圈上图为星接电压互感器，放电线圈B，星接电压互感器，它的作用是和普通电压互感器型号是不一样的，它是放电线圈，它的主要作用是放电，因为普通电压互感器放电能力没有它强。
上图是上隔离开关上图最下端显示接地开关在合闸状态C，上隔离开关，这把上隔离是GN19的，上面是隔离开关，下面是一个接地。
上图是高压真空接触器D，真空接触器，这个真空接触器上端有3个铜头，可以从这个真空接触器铜排分支点，拉电缆拉到主柜去，这种真空接触器分成两种真空接触器，第一种，电磁保持型，第二种是机械保持型，电磁保持型，就是我们普通的接触器你通电时它才合，停电它就分开了，这种叫电磁保持E，还有一种接触器，它是直接保持，一通电它就合，然后你就不用管它了，停电了它还是合着，就通电一次就可以了，给它发一个通电信号它合上，合上后它就会一直卡在那，就是全部停电它还是在合位，第二次通电时，它才要分开，这种叫机械保持，机械保持更加稳定，而且不容易烧线圈，高压的真空接触器实际上发热量较大，合闸电流也比较大，正常工作电流比较大，在我们的实际使用过程中，特别容易烧毁，现在很多不采用电磁保持了，基本上都是用机械保持型的真空接触器上图是电压互感器，放电线圈的作用F，电压互感器，放电线圈的作用电容器里面是带电的，他在检修的时候，你放电会很麻烦，你要放完电你才敢检修，那我们就会用放电线圈去给它进行放电，放电线圈我们是采用星接的方法，就是类似3个电压互感器的接法，然后放电线圈的中性的和电容的中性点对接，电容的中性点也采用星接，但是这个中性点是不接地的，有些人会以为中性点要接地，我们是中性点不接地系统，所以中性点不接地上图是高压熔断器G，熔断器HRNC的电容器，这种电容器实际上它的分断速度是好于弹出式熔断器，但是在很多设计方案里，还是会用弹出式熔断器，熔断器的熔断曲线，现在柜中的熔断器是更好的，但是这种也容易出问题，它容易炸，因为它外面有个陶管，如果它熔断不好，熔断器就会整体爆炸，爆炸后，它会把熔断器里面的物质撒到柜子里，有时会引起相间短路，这是它的不好的地方H，弹出式熔断器它不容易炸，它熔断后它会把里面的熔丝弹出来的，杆时跌落式熔断器就是用的弹出式熔断器，标准柜用弹出式熔断器，而小型柜就是一台柜子什么都做了，所以就选用陶管式熔断器，因为这里装弹出式熔断器弹出安全距离是不够的，熔丝弹出后，熔丝可能会碰到门板，所以我们小柜型非标柜不采用弹出式熔断器，陶瓷式熔断器，和弹出式熔断器都各有优点，如果柜体空间够可以装弹出式熔断器，HRNT弹出式熔断器用于大空间安装，HRNC陶管插入式熔断器用于小空间安装，熔断器下面用瓷瓶作支柱。
简述电容器组投切过程
多功能无功补偿控制器通过三相电压和三相电流采样，判断出当前的功率因数值，对于100kV A及以上的工业用户，如果当前的功率因数值低于0.9，多功能无功补偿控制器就会通过485接口向1#智能型低压电力电容器发出投运指令，电容器内触点闭合，投运1#电容器。
多功能无功补偿控制器再次判断当前的功率因数值，如果当前的功率因数还是低于0.9，那么就会发出投运2#智能型低压电力电容器的指令，然后再判断，直至投运3#智能型低压电力电容器。
当多功能无功补偿控制器判断出当前的功率因数值接近1或者无功过补偿，就会通过485接口向1#智能型低压电力电容器发出停运指令，电容器内触点断开，退运1#电容器。
多功能无功补偿控制器再次判断当前的功率因数值，如果当前的功率因数还是高于1，那么就会发出退运2#智能型低压电力电容器的指令，然后再判断，直至退运3#智能型低压电力电容器。
电容柜投切操作流程
一、电容柜在投入时须先投一次部分，再投二次部分；切出反之。
2二、操作电容柜的投切顺序：
1、手动投入：投隔离开关→将二次控制开关至手动位置依次投入各组电容器。
2、手动切除：将二次控制开关至手动位置依次切除各组电容→切出隔离开关。
3、自动投切：投隔离开关→将二次控制开关至自动位置，功补仪将自动投切电容器。
注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。
不可用隔离开关直接退出运行运行中的电容器！
4、手动或自动投切时，应注意电容器组在短时间内反复投切，投切延时时间不少于30秒，最好为60秒以上，让电容器有足够的放电时间。
电容柜的停送电操作
1、电容柜送电前断路器应处于断开位置，操作面板上指令开关置于“停止”位置，无功功率自动补偿控制器开关处于“OFF”位置。
2、应在系统全部供电且运行正常后才能给电容柜送电。
3、电容柜的手动操作：合上电容柜的断路器，将操作面板上的指令开关转到1、2……位置时，将可手动投入1、2……组电容器投入补偿；将指令开关置于“试验”位置时，电容柜将对电容器组进行试验。
4、电容柜的自动操作：合上电容柜的断路器，将操作面板上的指令开关转到“自动”位置，合上无功功率自动补偿控制器开关（ON），将指令开关置于“运行”位置时，电容柜将根据系统设置对系统进行无功功率自动补偿。
5、电容柜仅在自动补偿失去作用时，方可采用手动投入补偿。
6、将电容柜操作面板上的指令开关转到“停止”位置时，电容柜将停止运行。
电容器操作规程
1、目的：所有值班人员能够正确操作电容柜，并保证设备及人身安全。
2、操作程序：
(1）正常运行时，由电容器柜上自动投切装置按照运行状况自动循环投切电容组。
(2）正常停电操作时，应先拉开电容器组开关，后拉开各路馈电开关，送电时，操作顺序相反。
(3）事故情况下，如突然停电，必须先将电容器组的开关拉开，以免突然来电时，电压过高超过电容器允许值。
3、注意事项：
(1）电容器组开关跳闸后，在未查明原因前不准强行送电。
(2）电容器组严禁带电荷合闸，电容器组再次合闸时，必须在断开电源三分钟后进行。
4、巡检制度：
(1）电容器的巡查内容如下：
a．电容器外壳有无凹凸不平及鼓肚现象；
b．各接头接触是否良好，有无发热，变色现象；
c．电容器组有无异常响声或放电火花；
d．电容器有无异常气味。
(2）巡查工作完成后，在《配电室值班记录》上做好记录。
5、维护保养：
(1）运行中的电容器组，每年至少进行一次停电清扫、检查，其内容如下：
a．清理外壳、架构通风孔等上面的灰尘；
b．检查各紧固部位的螺丝有无松动；
c．检查保护装置情况是否完好；
d．检查空气开关及接触器的触头有无烧蚀现象。
(2）全部工作完成后，在《设备检修保养记录》上做好记录。
6、相关记录：
1、《配电室值班记录》
2、《设备检修保养记录》。
