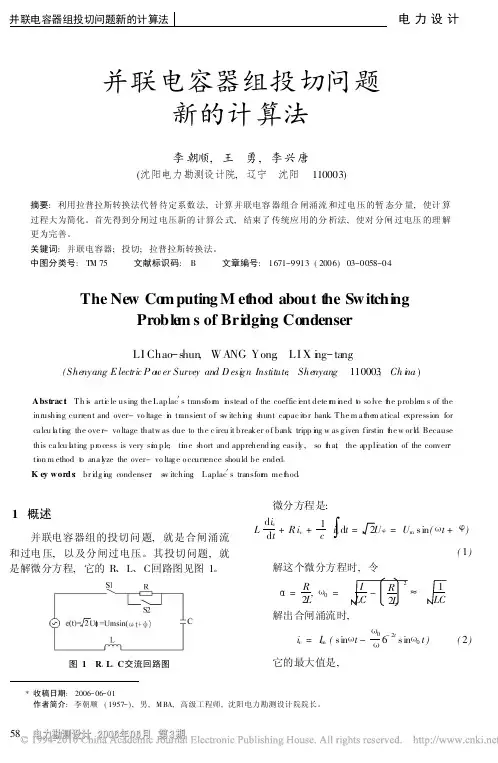

简述电容器组投切过程

电容自动过零投切全文共四篇示例，供读者参考第一篇示例：电容自动过零投切技术是一种广泛应用于电力系统中的一种控制技术，通过使用电容器进行无功补偿，实现电力系统中电流、电压的稳定控制。

在电力系统中，无功功率是指电流和电压之间的相位差，当电压和电流的相位差不为零时，系统会产生无功功率，导致能量的浪费和系统的不稳定。

无功补偿技术的应用十分重要。

在实际的电力系统中，电容自动过零投切技术有着广泛的应用。

例如在变电站、电力配电系统、电力工厂等场所，都会采用这种技术来实现对系统的无功补偿。

通过合理配置电容器，可以有效减少系统中的无功功率，提高系统的功率因数，降低系统的能耗，从而提高系统的经济性和可靠性。

与传统的手动投切方式相比，电容自动过零投切技术具有很多优势。

自动过零投切可以实时监测系统中的电流和电压波形，准确计算无功功率在何时需要进行补偿，避免了手动操作时可能出现的误差。

自动化投切可以根据系统中的实际运行状况进行动态调整，提高了补偿的准确性和效率。

而且，自动过零投切还可以实现对系统的远程监控和管理，提高了系统运行的便利性。

电容自动过零投切技术是一种先进的电力系统控制技术，通过自动化补偿无功功率，提高了系统的稳定性和经济性。

在未来的电力系统中，这种技术将会得到更广泛的应用，为电力系统的改造和升级提供了重要的技术支持。

希望相关领域的工程技术人员能够深入研究和推广这项技术，为电力系统的发展贡献力量。

第二篇示例：电容自动过零投切是一种电力控制技术，广泛应用于各种电器设备中。

通过控制电容的连接和断开，可以实现对电器设备的电流和功率进行精确控制，提高电器设备的效率和性能。

在传统的电器设备中，电容往往被用来起到储能和滤波的作用。

随着技术的发展和需求的增加，电容的作用不再局限于简单的储能和滤波，而是被应用于更加复杂和精密的电力控制中。

电容自动过零投切就是一种典型的应用。

电容自动过零投切具有以下几个优点：二是提高电器设备的性能。

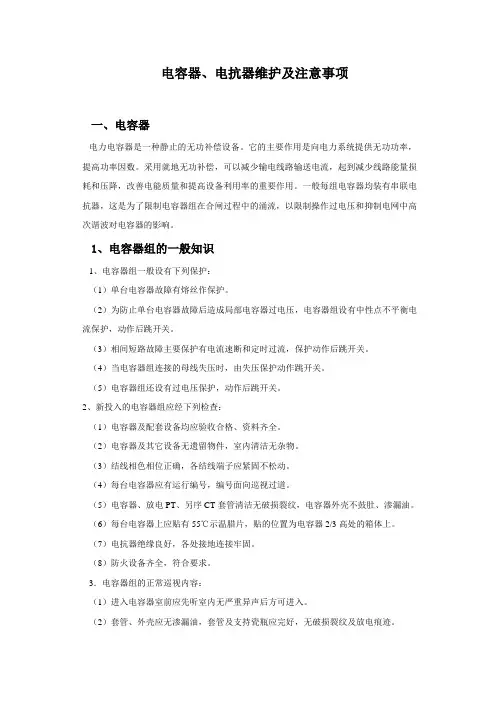

电容器、电抗器维护及注意事项一、电容器电力电容器是一种静止的无功补偿设备。

它的主要作用是向电力系统提供无功功率，提高功率因数。

采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。

一般每组电容器均装有串联电抗器，这是为了限制电容器组在合闸过程中的涌流，以限制操作过电压和抑制电网中高次谐波对电容器的影响。

1、电容器组的一般知识1、电容器组一般设有下列保护：（1）单台电容器故障有熔丝作保护。

（2）为防止单台电容器故障后造成局部电容器过电压，电容器组设有中性点不平衡电流保护，动作后跳开关。

（3）相间短路故障主要保护有电流速断和定时过流，保护动作后跳开关。

（4）当电容器组连接的母线失压时，由失压保护动作跳开关。

（5）电容器组还设有过电压保护，动作后跳开关。

2、新投入的电容器组应经下列检查：（1）电容器及配套设备均应验收合格、资料齐全。

（2）电容器及其它设备无遗留物件，室内清洁无杂物。

（3）结线相色相位正确，各结线端子应紧固不松动。

（4）每台电容器应有运行编号，编号面向巡视过道。

（5）电容器、放电PT、另序CT套管清洁无破损裂纹，电容器外壳不鼓肚、渗漏油。

（6）每台电容器上应贴有55℃示温腊片，贴的位置为电容器2/3高处的箱体上。

（7）电抗器绝缘良好，各处接地连接牢固。

（8）防火设备齐全，符合要求。

3．电容器组的正常巡视内容：（1）进入电容器室前应先听室内无严重异声后方可进入。

（2）套管、外壳应无渗漏油，套管及支持瓷瓶应完好，无破损裂纹及放电痕迹。

（3）电容器内部无放电声，外壳无变形及鼓肚现象。

（4）桩头无发热现象，外壳示温片无熔化脱落。

（5）电容器的编号熔丝应完好。

2、集合式电容器1．主要由多个带铁壳的内部单元电容器、框架、箱体、出线套管和支持绝缘子组成。

箱体由钢板焊接而成，为全密封结构，箱盖上装有出线套管、金属膨胀器及压力释放阀。

箱壁一侧装有压力式温度计，用来监视箱体内上层油温，另一侧的下部装有油阀。

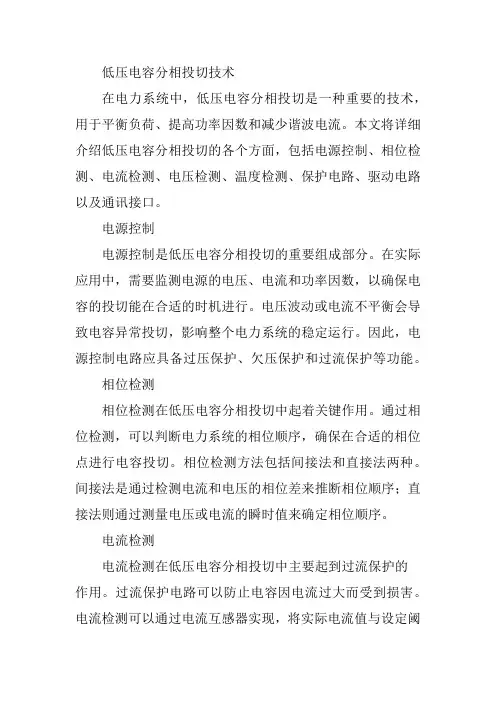

低压电容分相投切技术在电力系统中，低压电容分相投切是一种重要的技术，用于平衡负荷、提高功率因数和减少谐波电流。

本文将详细介绍低压电容分相投切的各个方面，包括电源控制、相位检测、电流检测、电压检测、温度检测、保护电路、驱动电路以及通讯接口。

电源控制电源控制是低压电容分相投切的重要组成部分。

在实际应用中，需要监测电源的电压、电流和功率因数，以确保电容的投切能在合适的时机进行。

电压波动或电流不平衡会导致电容异常投切，影响整个电力系统的稳定运行。

因此，电源控制电路应具备过压保护、欠压保护和过流保护等功能。

相位检测相位检测在低压电容分相投切中起着关键作用。

通过相位检测，可以判断电力系统的相位顺序，确保在合适的相位点进行电容投切。

相位检测方法包括间接法和直接法两种。

间接法是通过检测电流和电压的相位差来推断相位顺序；直接法则通过测量电压或电流的瞬时值来确定相位顺序。

电流检测电流检测在低压电容分相投切中主要起到过流保护的作用。

过流保护电路可以防止电容因电流过大而受到损害。

电流检测可以通过电流互感器实现，将实际电流值与设定阈值进行比较，一旦超过阈值，过流保护电路将立即动作，切除电容。

电压检测电压检测在低压电容分相投切中起到过压保护的作用。

过压保护电路可以防止电容因电压过高而受到损害。

电压检测通常通过电压互感器来实现，将实际电压值与设定阈值进行比较，一旦超过阈值，过压保护电路将立即动作，切除电容。

温度检测温度检测在低压电容分相投切中起着预防过热的作用。

如果电容长时间工作在高温状态下，其性能和使用寿命会受到影响。

因此，需要选择合适的温度传感器（如热敏电阻、热电偶等），实时监测电容的温度，并在温度过高时切除电容，以保护其不受损害。

同时，安装位置的选择也至关重要，应确保传感器能准确反映电容的真实温度。

保护电路低压电容分相投切中的保护电路主要包括过压保护、欠压保护、过流保护以及过热保护等。

这些保护电路通过上述的电压检测、电流检测和温度检测实现，能够在系统出现异常时及时动作，切除故障，保护电容和其他设备不受损害。

JKL5CV/JKL2CV智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述1.1使用说明本说明书详细地介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书，必须由专业的电工进行安装；安装前要确保产品、使用设备各部分无电，才可以进行操作，杜绝带电操作，以防人体触电。

1.2使用范围适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用功率，减少线损，改善供电的电压质量。

2功能特点1.以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下，能正确显示功率因数。

2. 功率因数测量精度高，显示范围宽。

3. 实时显示基波功率因数。

4. 实时显示电压畸变率及电流畸变率。

5. 具有多种编码输出方式供用户选择。

6.最多可选配12个控制回路的输出。

7.人机界面友好操作方便。

8.各种控制参数全数字可调，使用方便。

9.具有自动运行与手动运行两种工作模式。

10.具有过电压和欠电压保护功能。

11.具有电压谐波超标保护功能。

12.具有断电保护功能数据不丢失。

13.电流信号输入阻抗低≤ 0.01Ω。

14.通讯功能可选。

特殊说明：与光伏发电混用场合，需要将光伏接入点置于该互感器前端，互感器下端只包括负载电流+电容电流，不能包括光伏。

3使用条件1.海拔高度≤2000米（特殊要求协商确定）。

2.周围空气温度 -25℃～+40℃。

3.相对湿度，在40℃时不超过50%；20℃时不超过90%。

4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5.安装地点无剧烈震动4技术数据额定工作电压：AC 380V(JKL5CV)或AC 220V(JKL2CV)额定工作电流：AC 0～5A额定工作频率：45Hz～65Hz显示功率因数：滞后0.001～超前0.001测量无功功率：0～9999kvar测量有功功率：0～9999kW测量视在功率：0～9999kVA欠压保护值：AC 300V或AC 170V输出触点容量：AC220V 5A 阻性，AC380V 3A 阻性灵敏度：50mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：122mm×122mm开孔尺寸：112mm×112mm安装方式：嵌入式安装倒齿附件固定连接方式：接线端子螺丝固定防护等级：外壳IP30，操作面板IP405面板功能介绍5.1指示灯说明1.1～12路电容投入指示灯；2.A/M 手动/自动运行指示灯：常亮时表示自动运行，熄灭时表示手动运行。

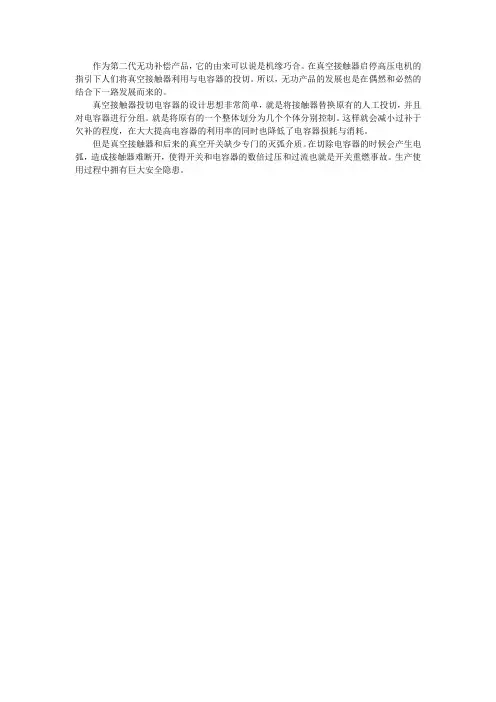

作为第二代无功补偿产品，它的由来可以说是机缘巧合。

在真空接触器启停高压电机的指引下人们将真空接触器利用与电容器的投切。

所以，无功产品的发展也是在偶然和必然的结合下一路发展而来的。

真空接触器投切电容器的设计思想非常简单，就是将接触器替换原有的人工投切，并且对电容器进行分组。

就是将原有的一个整体划分为几个个体分别控制。

这样就会减小过补于欠补的程度，在大大提高电容器的利用率的同时也降低了电容器损耗与消耗。

但是真空接触器和后来的真空开关缺少专门的灭弧介质。

在切除电容器的时候会产生电弧，造成接触器难断开，使得开关和电容器的数倍过压和过流也就是开关重燃事故。

生产使用过程中拥有巨大安全隐患。

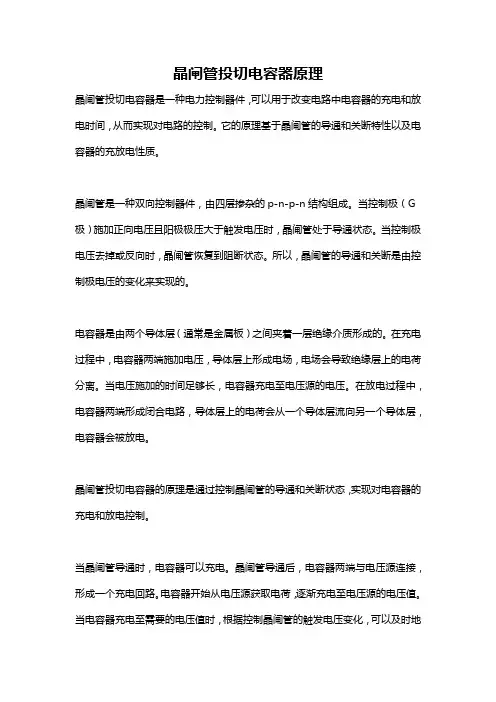

晶闸管投切电容器原理晶闸管投切电容器是一种电力控制器件，可以用于改变电路中电容器的充电和放电时间，从而实现对电路的控制。

它的原理基于晶闸管的导通和关断特性以及电容器的充放电性质。

晶闸管是一种双向控制器件，由四层掺杂的p-n-p-n结构组成。

当控制极（G 极）施加正向电压且阳极极压大于触发电压时，晶闸管处于导通状态。

当控制极电压去掉或反向时，晶闸管恢复到阻断状态。

所以，晶闸管的导通和关断是由控制极电压的变化来实现的。

电容器是由两个导体层（通常是金属板）之间夹着一层绝缘介质形成的。

在充电过程中，电容器两端施加电压，导体层上形成电场，电场会导致绝缘层上的电荷分离。

当电压施加的时间足够长，电容器充电至电压源的电压。

在放电过程中，电容器两端形成闭合电路，导体层上的电荷会从一个导体层流向另一个导体层，电容器会被放电。

晶闸管投切电容器的原理是通过控制晶闸管的导通和关断状态，实现对电容器的充电和放电控制。

当晶闸管导通时，电容器可以充电。

晶闸管导通后，电容器两端与电压源连接，形成一个充电回路。

电容器开始从电压源获取电荷，逐渐充电至电压源的电压值。

当电容器充电至需要的电压值时，根据控制晶闸管的触发电压变化，可以及时地关断晶闸管，停止电容器的充电过程。

当晶闸管关断时，电容器可以放电。

晶闸管关断后，电容器两端不再与电压源连接，电容器充电回路断开。

此时，电容器中的电荷需要释放出去，导体层上的电荷会从一个导体层流向另一个导体层。

为了实现电容器的放电，需要将电容器与负载电阻连接，形成一个放电回路。

负载电阻接收电容器释放的电荷，实现电容器的放电过程。

通过控制晶闸管投切，即控制晶闸管的导通和关断状态，可以实现对电容器充电和放电时间的控制。

通过调整晶闸管的触发电压，可以改变晶闸管的导通和关断时间，进而改变电容器充放电的时间。

这种控制方式非常灵活，可根据需要灵活调整电容器的充放电时间，从而实现对电路的控制和调节。

总结来说，晶闸管投切电容器通过控制晶闸管的导通和关断状态，实现对电容器充电和放电的控制。

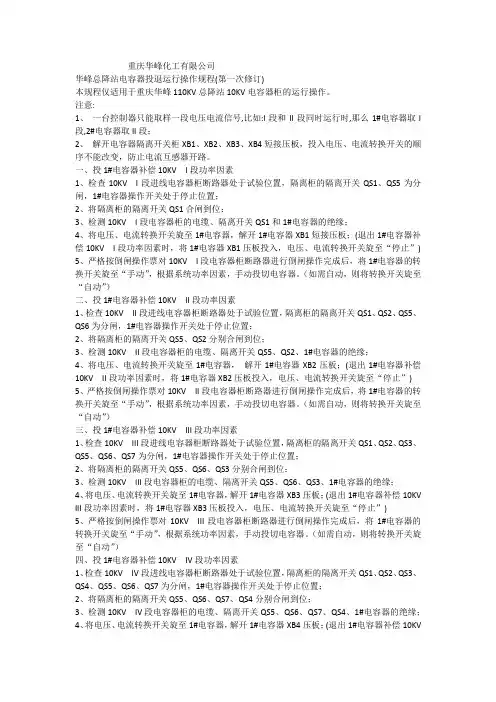

重庆华峰化工有限公司华峰总降站电容器投退运行操作规程(第一次修订)本规程仅适用于重庆华峰110KV总降站10KV电容器柜的运行操作。

注意:1、一台控制器只能取样一段电压电流信号,比如:I段和II段同时运行时,那么1#电容器取I 段,2#电容器取II段；2、解开电容器隔离开关柜XB1、XB2、XB3、XB4短接压板，投入电压、电流转换开关的顺序不能改变，防止电流互感器开路。

一、投1#电容器补偿10KV I段功率因素1、检查10KV I段进线电容器柜断路器处于试验位置，隔离柜的隔离开关QS1、QS5为分闸，1#电容器操作开关处于停止位置；2、将隔离柜的隔离开关QS1合闸到位；3、检测10KV I段电容器柜的电缆、隔离开关QS1和1#电容器的绝缘；4、将电压、电流转换开关旋至1#电容器，解开1#电容器XB1短接压板；(退出1#电容器补偿10KV I段功率因素时，将1#电容器XB1压板投入，电压、电流转换开关旋至“停止”)5、严格按倒闸操作票对10KV I段电容器柜断路器进行倒闸操作完成后，将1#电容器的转换开关旋至“手动”，根据系统功率因素，手动投切电容器。

（如需自动，则将转换开关旋至“自动”）二、投1#电容器补偿10KV II段功率因素1、检查10KV II段进线电容器柜断路器处于试验位置，隔离柜的隔离开关QS1、QS2、QS5、QS6为分闸，1#电容器操作开关处于停止位置；2、将隔离柜的隔离开关QS5、QS2分别合闸到位；3、检测10KV II段电容器柜的电缆、隔离开关QS5、QS2、1#电容器的绝缘；4、将电压、电流转换开关旋至1#电容器，解开1#电容器XB2压板；(退出1#电容器补偿10KV II段功率因素时，将1#电容器XB2压板投入，电压、电流转换开关旋至“停止”)5、严格按倒闸操作票对10KV II段电容器柜断路器进行倒闸操作完成后，将1#电容器的转换开关旋至“手动”，根据系统功率因素，手动投切电容器。
