分组投切电容器技术说明

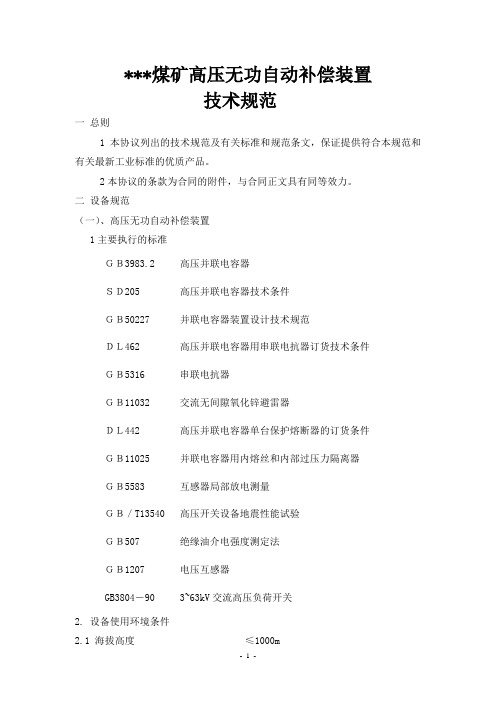

***煤矿高压无功自动补偿装置技术规范一总则1 本协议列出的技术规范及有关标准和规范条文，保证提供符合本规范和有关最新工业标准的优质产品。

2本协议的条款为合同的附件，与合同正文具有同等效力。

二设备规范（一）、高压无功自动补偿装置1主要执行的标准ＧＢ3983.2 高压并联电容器ＳＤ205 高压并联电容器技术条件ＧＢ50227 并联电容器装置设计技术规范ＤＬ462 高压并联电容器用串联电抗器订货技术条件ＧＢ5316 串联电抗器ＧＢ11032 交流无间隙氧化锌避雷器ＤＬ442 高压并联电容器单台保护熔断器的订货条件ＧＢ11025 并联电容器用内熔丝和内部过压力隔离器ＧＢ5583 互感器局部放电测量ＧＢ／T13540 高压开关设备地震性能试验ＧＢ507 绝缘油介电强度测定法ＧＢ1207 电压互感器GB3804－90 3~63kV交流高压负荷开关2. 设备使用环境条件2.1 海拔高度≤1000m2.2 周围空气温度（１）最高 45℃（２）最低 -25℃（３）最大日温差 25℃2.4 月平均相对湿度：≤85%日平均相对湿度：≤95%2.5 最大风速 30m/s2.6 覆冰厚度 5mm2.7 日照 0.1W/cm22.8 污秽泄漏比距不小于20mm/kV，按最高工作电压计算3供货范围4设备概况4.1设备分组每套无功自动补偿装置容量为1800kVar，共2套。

每套共分为三组，容量分别为300KVar、600KVar、900KVar，采用真空接触器自动投切，可实现300kVar、600kVar 、900kVar、1200kVar、1500kVar、1800kVar 六级补偿，控制器优化投切，保证补偿精度，可以使系统的功率因数达到0.95以上，有效改善系统电能质量。

电抗器单Ｙ接线，后接法，电抗率6%，可以有效的抑制5次及以上谐波。

4.2电容补偿装置的主要设备a 并联电容器b 喷逐式熔断器c 电压互感器（PT）和电压表d 高压熔断器e 真空接触器f 铁芯电抗器(6%)g 氧化锌避雷器h 高压带电显示i 继电器若干j DWK/BR型无功自动控制器k 电子综合保护装置 l 电流互感器4.3设备：a.电容柜单独安放在高压电容器室内电容器室尺寸：b.单套电容组合柜体尺寸：W×D×H=（1200+1200+1200）×1600×2600c.设备颜色：电脑灰d.控制电源:DC220V和AC220V4.4 成套装置的自动控制满足下列控制要求：(1)功能要求a 电压优先条件按电压质量要求自动投切电容器，使母线电压始终处于规定范围。

GL-1型分组投切电抗器成套装置技术条件武汉市武昌电控设备有限公司2010年2月目次1 概述1.1 范围1.2 引用标准2 正常和特殊使用条件2.1 正常使用条件2.2 特殊使用条件3 额定值3.1 额定电压3.2 额定绝缘水平3.3 额定频率3.4 额定容量3.5 温升3.6 额定短时耐受电流3.7 额定峰值短时耐受电流3.8 额定短路持续时间3.9 辅助、控制回路的额定电源电压3.10 外壳防护等级4 设计和结构4.1 一般要求4.2 结构要求4.3 并联电抗器4.4 接地要求4.5 其他要求4.6 辅助和控制回路4.7 铭牌和标识4.8 电磁兼容性(EMC)5 型式试验5.1 概述5.2 型式试验项目6 出厂试验6.1 概述6.2 出厂试验项目7 现场试验8 订货和投标时提供的资料9 标志、包装、运输、贮存9.1 标志9.2 包装9.3 运输9.4 贮存GL-1型分组投切电抗器柜技术条件1 概述1.1 范围本标准适用于电压3kV以上，12kV及以下，频率50Hz的电力系统中运行的户内分组投切高压电抗器成套装置。

1.2 引用标准2]下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 156—1993 标准电压（neq IEC 38:1983）GB/T11022-1999 高压开关设备和控制设备的共用技术要求GB3906-2006 3.6kV-40.5kV交流金属封闭开关设备和控制设备GB 311.1—1997 高压输变电设备的绝缘配合（neq IEC 71-1:1993）GB/T 762—1996 标准电流（eqv IEC 59:1938）GB 3804—2004 3.6～40.5kV 交流高压负荷开关GB 15166.2—94 交流高压熔断器限流式熔断器GB/T14808-2001 交流高压接触器和基于接触器的电动机起动器GB10229-88 电抗器GB/T 4208—1993 外壳防护等级（IP代码）（eqv IEC 529:1989）2 正常和特殊使用条件2.1 正常使用条件a）周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃。

电容投切的原理
电容投切的原理
电容投切技术是一种常见的电气控制技术，广泛应用于各种电路中。

在电容投切技术中，电容器被用作电路的开关元件，通过对电容器的充放电来实现电路的切换。

电容投切技术基于电容器的电荷存储特性，当电容器上的电量达到一定程度时，电容器会发生放电，从而促使电路发生切换。

具体来说，电容器的充电过程中，电荷通过电容器的两个极板之间的电介质（通常是真空或空气）存储在极板上，当电荷达到一定程度时，电容器会产生放电，释放出存储的电荷，从而形成一股电流，通过电路，实现电路的切换。

电容投切技术的优点是简单、灵活、可靠，可以针对不同的电路需求进行不同的设计。

同时，电容投切技术的应用范围很广，可以应用于交流电源、固态继电器等各种电路中。

此外，与其他开关技术相比，电容投切技术具有较高的开关速度、较小的尺寸、较低的功率损耗等优点。

不过，电容投切技术也存在一些问题需要注意。

首先，电容器的电容量和电路的负载特性需匹配，否则会引起电路异常或者损坏。

其次，
电容器容易受到温度、湿度等环境因素的影响，特别是在高温、高湿的环境下，电容器容易老化和失效。

此外，电容投切技术还存在一些与开关频率、开关电流等相关的问题需要注意，需要针对具体的应用场景进行合理的设计和选型。

总的来说，电容投切技术作为一种基础的电气控制技术，在各种应用中都具有重要的作用。

了解电容投切技术的原理和相关注意事项，对于电气工程师和电路设计人员来说，都具有重要的意义。

只有在充分理解电容投切技术的基础上，才能更好地应用该技术，为电力系统和电子设备等领域的开发和应用提供更优质的解决方案。

唐山轨道客车有限责任企业110kV 变电站6kV 分组等容自动投切无功赔偿成套装置技术规范书一、总则本技术规范书的使用范围，仅 限于 唐山轨道客车有限责任企业 110kV 变电站 6kV 母线高压自动投切无功赔偿装置技术条件。

该成套拥有智能控制功能，控制合理、正确和快速；电容分组合理，能用较少的分组达到许多的容量组合，赔偿级差小；电容回路串连必定比率的电抗器，可有效的减小电容器投入时的合闸涌流，增添了设施的使用寿命，同时可克制对线路谐波电流的放大，减少对电网造成的污染；装置还拥有对电网运转数据进行监测、剖析、记录等功能，并能在介绍或许规定的使用环境下长久正常运转。

本规范书详尽规定了招标设施的供电环境条件，技术参数，质量要求及运转方式等。

招标方具备生产过三台或以上切合招标文件所规定要求的产品，并已成功地运转了三年以上。

本次招标设施要求经过威望部门判定并达国内先进技术水平。

本招标文件作为订货合同的附件，与合同拥有同样的法律效劳。

二、履行的标准设施切合国家、行业等有关标准。

并联电容器装置设计规范电力装置的继电保护和自动装置设计规范 3-110KV 高压配电装置设计规范高压输变电设施的绝缘配合 沟通高压接触器 高电压并联电容器 电压互感器电流互感器 高压并联电容器装置订货技术条件高压并联电容器用串连电抗器定货技术条件 标称电压1kV 以上沟通电力系统用并联电容器：总则、性能、试验和定额安全要求、安装和运转导则GB/T11024.4-2001 标称电压 1kV 以上沟通电力系统用并联电容器：内部熔GB 50227-95GB 50062-92 GB 50060-92 GB 331.1-97GB 14808-93 GB/T3983.2-1989 GB1207-1997GB1208-1997 DL/T 604-1996 DL/462-1992 GB/T11024.1-2001丝DL/T672-1999变电所电压无功调理控制装置订货技术条件SD325-89电力系统电压和无功电力技术导则本文引用的规范、和标准及有关的技术要求互相有不一致之处，均以较高标准履行。

分组投切调试说明本程序可控制三组电容器的分组自动投切，投切的原则如下：本程序设有分列无功上下限及并列无功上下限四个限值定值，装置工作在那组限值根据母联的合位置自动判断。

各分组投切的判据如下：一．在分列运行方式下（母联DL合位置为0）Q当前=Q(本侧)其中Q1C,Q2,Q3C为三组分组电容器的容量，当它们的容量不一致时，要求设置时应把Q1C设成大容量的一组，Q3C设成小容量的一组。

具体的动作如下：一）Q当前＞Q分列上限进入电容投判断模式1.A K投切系数×Q3C < Q当前－Q分列上限< K投切系数×(Q1C+Q2C)a.在本侧电容器DL合位置为0时，退出电容分组投切b.在本侧电容器DL合位置为1时：1.在接触器1合位置为0时，动作投Q1；2. 在接触器1合位置为1时，动作投Q2；3. 在接触器1.2合位置为1时，动作投Q3；1.B K投切系数×(Q1C+Q2C) < Q当前－Q分列上限< K投切系数×(Q1C+Q2C+ Q3C)a.在本侧电容器DL合位置为0时，退出电容分组投切b.在本侧电容器DL合位置为1时：1.如在接触器任2组合位置为0时，动作投该两组电容；2.如接触器任两组合位置为1时，动作投合位置为0的那组电容；1.C Q当前－Q分列上限> K投切系数×(Q1C+Q2C+ Q3C)；a.在本侧电容器DL合位置为0时。

退出电容分组投切b.在本侧电容器DL合位置为1时：1.如在接触器三组合位置为0时，动作投Q1.Q2.Q3；2.如接触器任2组合位置为1时，动作投该两组电容；3.如接触器任2组合位置为1时，动作投合位置为0的那组电容；二）Q当前＜Q分列下限进入电容切判断模式2.A K投切系数×Q3C < Q分列下限－Q当前< K投切系数×(Q1C+Q2C)a.在本侧电容器DL合位置为0时。

10kV电容器组选相投切技术的分析发表时间：2015-09-21T13:27:13.763Z 来源：《电力设备》第02期供稿作者：莫孟斌[导读] 广东汇盈电力工程有限公司削弱电容器组投切引起的暂态过程的影响在供电质量要求越来越严格的背景下已经成为电力工作者迫切需要解决的问题。

莫孟斌（广东汇盈电力工程有限公司）背景分析问题描述近几年来，随着社会经济的不断发展，对电能质量也提出了更高的要求，大量的并联电容器组应用于配电系统中补偿系统无功功率，以提高电网电压和功率因数。

而且随着电网容量的不断增加，并联电容器总装容量及单组容量亦越来越大。

然而，10kV并联电容器组是一种操作频繁的电气设备，需要按电网系统电压和无功功率的变化进行频繁投切。

而目前主要采用的断路器投切电容器组，由于受投切方式和断路器开断性能的影响，投切电容器组时会产生涌流及过电压，从而可能给电容器造成危害，使其过早损坏，进而带来扩大性事故。

频繁的过电压会使电容器的自愈性提前失效，使电容器的局部放电加剧，促进绝缘老化和电容量的衰减，切断断路器重燃会导致断路器爆炸；同时，电容器组投入时还会产生很大的冲击涌流，涌流的频率在几百赫兹到几千赫兹之间，幅值比电容器正常工作电流大几倍甚至几十倍，持续时间数十毫秒，这些对电容器组安全运行和使用寿命都构成了严重威胁。

因而，并联电容器组是电力系统中最频繁，事故率最高的装置之一。

虽然电容器故障本身的影响并不大，但若其故障发展成扩大性事故则可能造成严重影响，如爆炸、起火等。

此外在电容器组投切过程中所引起的暂态过程还会造成电网设备绝缘恶化、电能质量下降、干扰灵敏度高的电气设备正常工作等问题。

因此，削弱电容器组投切引起的暂态过程的影响在供电质量要求越来越严格的背景下已经成为电力工作者迫切需要解决的问题。

传统解决方法的不足针对于断路器投切过程中产生的过电流与过电压，危害设备的安全，传统上一般采用预插电阻、预插固定电抗器、安装R-C阻容吸收设备、后备氧化锌避雷器（MOA）等方法来削弱电容器组投切的暂态过电流、过电压过程。

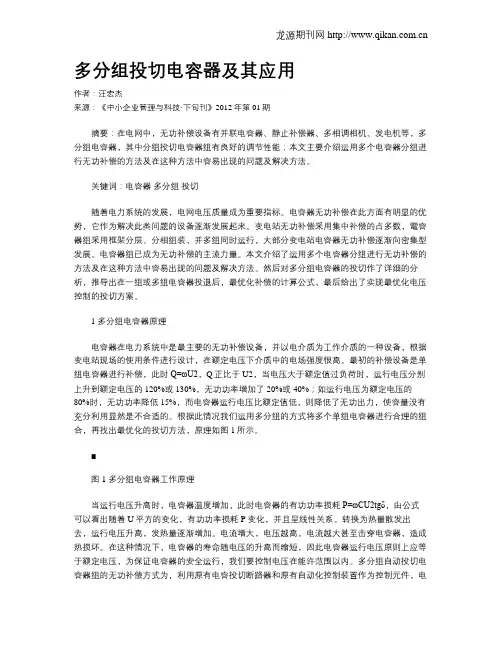

多分组投切电容器及其应用作者：汪宏杰来源：《中小企业管理与科技·下旬刊》2012年第01期摘要：在电网中，无功补偿设备有并联电容器、静止补偿器、多相调相机、发电机等，多分组电容器，其中分组投切电容器组有良好的调节性能；本文主要介绍运用多个电容器分组进行无功补偿的方法及在这种方法中容易出现的问题及解决方法。

关键词：电容器多分组投切随着电力系统的发展，电网电压质量成为重要指标。

电容器无功补偿在此方面有明显的优势，它作为解决此类问题的设备逐渐发展起来。

变电站无功补偿采用集中补偿的占多数，電容器组采用框架分层、分相组装，并多组同时运行，大部分变电站电容器无功补偿逐渐向密集型发展。

电容器组已成为无功补偿的主流力量。

本文介绍了运用多个电容器分组进行无功补偿的方法及在这种方法中容易出现的问题及解决方法。

然后对多分组电容器的投切作了详细的分析，推导出在一组或多组电容器投退后，最优化补偿的计算公式，最后给出了实现最优化电压控制的投切方案。

1 多分组电容器原理电容器在电力系统中是最主要的无功补偿设备，并以电介质为工作介质的一种设备，根据变电站现场的使用条件进行设计，在额定电压下介质中的电场强度很高。

最初的补偿设备是单组电容器进行补偿，此时Q=ωU2，Q正比于U2，当电压大于额定值过负荷时，运行电压分别上升到额定电压的120%或130%，无功功率增加了20%或40%；如运行电压为额定电压的80%时，无功功率降低15%，而电容器运行电压比额定值低，则降低了无功出力，使容量没有充分利用显然是不合适的。

根据此情况我们运用多分组的方式将多个单组电容器进行合理的组合，再找出最优化的投切方法，原理如图1所示。

■图1 多分组电容器工作原理当运行电压升高时，电容器温度增加，此时电容器的有功功率损耗P=ωCU2tgδ，由公式可以看出随着U平方的变化，有功功率损耗P变化，并且呈线性关系。

转换为热量散发出去，运行电压升高，发热量逐渐增加。

电容器组投切操作步骤电容器组投切时的操作步骤1）、全站停电操作时，应先拉电容器组开关，再拉各路的出线开关。

2）、全站恢复送电时，应先合各路出线开关，再合电容器开关。

3）、全站故障失去电源后，没有失压保护的电容器组，必须将电容器组断开，以免电源重新合闸时损坏电容器。

4）、任何额定电压的电容器组，禁止将电容器组带负荷投入电源，以免损坏设备，电容器组每次分闸后，重新合闸时，必须将电容器停电3——5分钟，放电后进行。

电容器自动补偿原理一、KL-4T 智能无功功率自动补偿控制器1、补偿原理JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。

2、计算方法及投切依据以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。

1)电压投切门限投入电压门限范围 175V ～210V 出厂预置 175V切除电压门限范围 230V ～240V 出厂预置 232V回差 0V ～ 22V 出厂预置 22V2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V3)过压保护门限（电压上限）242V ～ 260V 出厂预置 242V4)投切延时 1S ～600S 出厂预置 30S3、常见故障及处理办法用户端电压过低而电容器不能投入。

1）电压低于欠压保护门限。

2）三相电压严重不平衡。

二、JKL-4C 无功补偿控制器1、补偿原理JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。

取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。

分组投切电容器技术说明高压无功补偿装置技术说明一、概述TBB型高压无功自动补偿装置，适用于大中型电力用户6KV （10KV）供电母线的无功自动跟踪补偿，通过对母线上电容器组的自动跟踪投切来实现对无功功率的控制。

功能特点：1、电容器组循环投切，先投先切，投切延时可设定。

2、故障时微机保护单元切除并闭锁该组电容器，其它电容器组正常运行。

3、根据系统的电压情况及功率因数和无功功率投切电容器组，使系统的功率因数稳定在0.95----0.99，不会过补。

4、每组电容器容量按系统无功的实际情况设计。

5、带有RS-232 、RS-485及红外通迅口。

6、具有温度检测功能，自动检测柜内温度，并能控制电容室排风扇，排气降温。

7、可本地和远程控制电容器组。

8、停电自动退出，上电自动运行。

二、技术参数：技术条件额定运行电压： 6KV/10KV最高运行电压： 7.2KV/12KV额定频率： 50HZ三、使用条件:1、安装位置：户内2、环境温度：-25℃～+45℃3、最高温度：85℃4、大气压力：0.084MPA5、海拔高度：不超过2000米6、安装地点：无有害气体、蒸汽、导电性或爆炸性尘埃7、地震基本烈度:Ⅷ度8、相对湿度：月平均不超过90%，日平均不超过95%9、爬电距离：≥2.5kV/cm四、结构组成（1）结构组成装置由柜体、隔离开关、避雷器、真空断路器、电抗器、电流互感器、电压互感器、喷逐式熔断器、并联电容器及控制箱组成。

控制箱内有控制器、微机保护单元、电流表（三相）、电压表、运行状态指示、本地控制按钮、内/外控选择开关，从而实现内/外控两种控制方式。

型高压无功补偿控制器高压无功补偿控制器适用于6KV（10KV）电力系统的无功自动控制装置，可根据母线电压及系统的无功功率的需求情况，通过对已配备的电抗器与电容器组的串联组合进行自动投切来实现对无功功率的控制，使电容器工作在最佳状态，有效的减少无功损耗并保持系统功率因数在较高范围内。

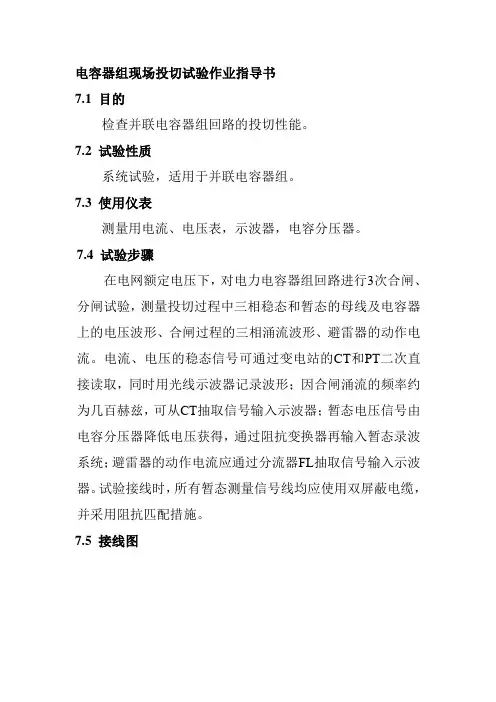

电容器组现场投切试验作业指导书
7.1 目的
检查并联电容器组回路的投切性能。

7.2 试验性质
系统试验，适用于并联电容器组。

7.3 使用仪表
测量用电流、电压表，示波器，电容分压器。

7.4 试验步骤
在电网额定电压下，对电力电容器组回路进行3次合闸、分闸试验，测量投切过程中三相稳态和暂态的母线及电容器上的电压波形、合闸过程的三相涌流波形、避雷器的动作电流。

电流、电压的稳态信号可通过变电站的CT和PT二次直接读取，同时用光线示波器记录波形；因合闸涌流的频率约为几百赫兹，可从CT抽取信号输入示波器；暂态电压信号由电容分压器降低电压获得，通过阻抗变换器再输入暂态录波系统；避雷器的动作电流应通过分流器FL抽取信号输入示波器。

试验接线时，所有暂态测量信号线均应使用双屏蔽电缆，并采用阻抗匹配措施。

7.5 接线图
图3 10kV电容器组现场投切试验接线图
7.6 测量结果的分析判断
熔断器不应熔断；电容器组各相电流相互间的差值不宜超过5%。

7.7 注意事项
为保证测量信号的可靠记录，应保持开关投切的动作时间与暂态录波装置启动的同步，每次操作完毕后，须及时分析波形图，如出现异常由现场负责人决定试验是否继续进
行。

简述电容器组投切过程
多功能无功补偿控制器通过三相电压和三相电流采样，判断出当前的功率因数值，对于100kV A及以上的工业用户，如果当前的功率因数值低于0.9，多功能无功补偿控制器就会通过485接口向1#智能型低压电力电容器发出投运指令，电容器内触点闭合，投运1#电容器。

多功能无功补偿控制器再次判断当前的功率因数值，如果当前的功率因数还是低于0.9，那么就会发出投运2#智能型低压电力电容器的指令，然后再判断，直至投运3#智能型低压电力电容器。

当多功能无功补偿控制器判断出当前的功率因数值接近1或者无功过补偿，就会通过485接口向1#智能型低压电力电容器发出停运指令，电容器内触点断开，退运1#电容器。

多功能无功补偿控制器再次判断当前的功率因数值，如果当前的功率因数还是高于1，那么就会发出退运2#智能型低压电力电容器的指令，然后再判断，直至退运3#智能型低压电力电容器。

电力设备《》—‖一种新型型低压电力电容器组多组分级循环自动投切装置张晋中电电能监控技术有限公司山西晋中摘要文章介绍了低压配电网无功补偿电力电容器组授切方式的个发展阶段指出了各个发展阶段的特点。

同时针对在投切过程出现的过电压和涌流问题提出了改进措施。

对型低压无功补偿电容器组多组分级自动循环投切装、置的特点进行了说明。

关键词低压无功补偿装置投切方式多纽分级前言众所周知电力电容器在电网中的配置是我国电力系统为实现无功逐级平衡就地补偿的重大措施它对提高电网稳定、改善电能质量、挖掘供电设备潜力、提高功率因数、降低线损均具有重要作用。

尤以低压电力电容器的合理配置与运行在降低城乡配电网线损改善用户供电水平方面意义更大。

背景概况截至目前我国低压配电网上作无功补偿用电力电容器组的投切方式按其发展历程归纳起来大致可分个阶段手投。

世纪年代以前多采用如空气开关等有触点开关人工拉、合闸无任何自动控制设置其接线方式参见图优点结构简单、操作简便、开关不发热和成本低。

缺点不能适应电网无功负载变化而相应变化合闸有涌流、拉闸有过电压当单台容量较大、台数、组数较多时更严重拉合闸时常出现严重电弧烧损开关触头及设备安全可靠性差。

现已不多使用。

图用功率因数控制器自动投切。

世纪年代以后多改为此种投切方式开关采用交流接触器等有触点开关接线方式参见图优点基本能适应电网无功负载变化而作多组分级自动投切结构尚简成本较低开关不发热。

缺点合闸涌流、拉闸过电压的问题仍得不到解决。

当电容器单台容量较大分级数多时更严重投切较频时交流接触器易损坏可靠性仍较差。

随着。

型交流电容接触器的问世它因增加了一组辅助触头减缓了涌流的倍数如在配变二次侧配置×电容器为例普通交流接触器实测涌流为倍左右改用。

或交流电容接触器后实测涌流仍有倍左右有了明显改善的效果但仍不能从根本上解决问题。

目前市场上仍有较大应用。

图以单片微机型智能化监测器作投切控制器。

世纪年代中期随着电子和信息技术的发展以单片微机型智能化监测器作控制器采用电容交流接触器进行多组分级投切接线方式参见图优点采样迅速、精度较高、功能较多能更灵敏地适应电网无功负载的变化而变化缺点合闸时涌流、拉闸时过电压的现象仍无法避免。

电容柜投切操作流程
一、电容柜在投入时须先投一次部分，再投二次部分；切出反之。

2 二、操作电容柜的投切顺序：
1、手动投入：投隔离开关T将二次控制开关至手动位置依次投入各组电容器。

2、手动切除：将二次控制开关至手动位置依次切除各组电
容T切出隔离开关。

3、自动投切：投隔离开关-将二次控制开关至自动位置，功补仪将自动投切电容器。

注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。

不可用隔离开关直接退出运行运行中的电容器！
4、手动或自动投切时，应注意电容器组在短时间内反复投切，投切延时时间不少于30 秒，最好为60 秒以上，让电容器有足够的放电时间。

电容柜的停送电操作
1、电容柜送电前断路器应处于断开位置，操作面板上指令开关置于“停止”位置，无功功率自动补偿控制器开关处于“ OFF”位置。

2、应在系统全部供电且运行正常后才能给电容柜送电。

3、电容柜的手动操作：合上电容柜的断路器，将操作面板上的指令开关转到1、2…… 位置时，将可手动投入1、2… 组电容器投入补偿；将指令开关置于“试验”位置时，电容柜将对电容器组进行试验。

4、电容柜的自动操作：合上电容柜的断路器，将操作面板上的指令开关转到“自动” 位置，合上无功功率自动补偿控制器开关（ON，将指令开关置于“运行”位置时，电容柜将根据系统设置对系统进行无功功率自动补偿。

5、电容柜仅在自动补偿失去作用时，方可采用手动投入补偿。

6、将电容柜操作面板上的指令开关转到“停止”位置时，电容柜将停止运行。

电容器投切操作规程引言本文档规定了电容器的投切操作规程，旨在确保电容器投切过程安全可靠、高效顺畅。

它适用于各类电容器的投切操作。

1. 术语和定义•电容器：将电能以静电形式存储的装置，用于增加或提供功率因数校正、电力质量改善等电力系统运行方面。

•投切：电容器的开关操作，包括投入和退出操作。

•投入：将电容器从断开位切换至闭合位，使其开始工作。

•退出：将电容器从闭合位切换至断开位，使其停止工作。

2. 操作原则•操作电容器前，必须确保电容器本身及其周围环境安全可靠。

•操作人员必须具备相关安全知识和操作技能，且持证上岗。

•操作人员必须遵循相关规程、操作手册和操作指导。

•操作人员必须牢记“安全第一”的原则，根据实际情况合理判断和处理。

•操作过程中严禁饮酒、吸烟及使用尼古丁制品。

3. 操作步骤步骤1：检查电容器和周围环境在进行投切操作之前，操作人员需要仔细检查电容器及其周围环境是否满足以下要求： - 电容器本身无损坏，无渗漏现象。

- 电容器接线端子紧固可靠。

- 电容器与其他设备之间的连接良好。

- 周围环境没有可燃物、易燃气体等危险物质存在。

- 操作区域通风良好。

步骤2：确认计划和权限操作人员需要确认投切计划和权限，包括：- 投切时间和顺序：根据实际需要，确定投切电容器的时间和顺序。

- 操作权限：操作人员需要确保自己拥有进行该项投切操作的权限。

步骤3：准备工作在进行实际操作之前，操作人员需要进行以下准备工作： - 穿戴合适的个人防护装备，如绝缘手套、绝缘靴等。

- 禁止穿戴金属饰品，以防电流通过导致电击事故。

- 检查电容器与其他设备之间的连接，确保接触良好。

- 确保操作工具和设备完好无损。

步骤4：投入操作1.检查电容器控制柜面板的开关位置，确保处于断开位。

2.打开电容器控制柜门。

3.分析电容器需要投切的原因和目的。

4.按照操作权限要求，将相应的开关从断开位切换至闭合位。

5.注意观察电容器的工作状态，检查是否正常启动。

低压电容分相投切技术在电力系统中，低压电容分相投切是一种重要的技术，用于平衡负荷、提高功率因数和减少谐波电流。

本文将详细介绍低压电容分相投切的各个方面，包括电源控制、相位检测、电流检测、电压检测、温度检测、保护电路、驱动电路以及通讯接口。

电源控制电源控制是低压电容分相投切的重要组成部分。

在实际应用中，需要监测电源的电压、电流和功率因数，以确保电容的投切能在合适的时机进行。

电压波动或电流不平衡会导致电容异常投切，影响整个电力系统的稳定运行。

因此，电源控制电路应具备过压保护、欠压保护和过流保护等功能。

相位检测相位检测在低压电容分相投切中起着关键作用。

通过相位检测，可以判断电力系统的相位顺序，确保在合适的相位点进行电容投切。

相位检测方法包括间接法和直接法两种。

间接法是通过检测电流和电压的相位差来推断相位顺序；直接法则通过测量电压或电流的瞬时值来确定相位顺序。

电流检测电流检测在低压电容分相投切中主要起到过流保护的作用。

过流保护电路可以防止电容因电流过大而受到损害。

电流检测可以通过电流互感器实现，将实际电流值与设定阈值进行比较，一旦超过阈值，过流保护电路将立即动作，切除电容。

电压检测电压检测在低压电容分相投切中起到过压保护的作用。

过压保护电路可以防止电容因电压过高而受到损害。

电压检测通常通过电压互感器来实现，将实际电压值与设定阈值进行比较，一旦超过阈值，过压保护电路将立即动作，切除电容。

温度检测温度检测在低压电容分相投切中起着预防过热的作用。

如果电容长时间工作在高温状态下，其性能和使用寿命会受到影响。

因此，需要选择合适的温度传感器（如热敏电阻、热电偶等），实时监测电容的温度，并在温度过高时切除电容，以保护其不受损害。

同时，安装位置的选择也至关重要，应确保传感器能准确反映电容的真实温度。

保护电路低压电容分相投切中的保护电路主要包括过压保护、欠压保护、过流保护以及过热保护等。

这些保护电路通过上述的电压检测、电流检测和温度检测实现，能够在系统出现异常时及时动作，切除故障，保护电容和其他设备不受损害。
