悬索桥主缆缠包带技术简介北京橡研科技有限公司2020年4月目录前言 (3)1、现代大型悬索桥主缆除湿系统防腐工作原理 (3)1.1悬索桥主缆概况 (3)1.2悬索桥的环境特点 (4)1.3国外对悬索桥主缆腐蚀的实例分析 (5)1.4悬索桥主缆防腐体系发展简述 (6)2、缠包带工作原理 (9)2.1 缠包带技术介绍 (9)2.2 缠包带产品的技术特点 (10)2.3 缠包带技术与传统涂装技术相比的优势 (11)3、国内外缠包带应用状况简介 (12)3.1国外部分项目简况 (12)3.2 国内主跨1000米以上特大型悬索桥缠包带应用情况简介 (13)3.2.1清水河大桥 (13)3.2.2龙江大桥 (14)3.2.3杭瑞高速公路洞庭湖大桥 (14)3.2.4 杨泗港大桥 (14)3.2.5 赤水河大桥 (15)3.2.6 金安金沙江大桥 (15)3.2.7五峰山大桥 (16)3.3国内中小型悬索桥缠包带应用状况 (16)4、国内外缠包带应用的特点与产品比较 (17)4.1颜色特点 (17)4.2环境特点 (18)4.3施工工期特点 (18)5、缠包带主要产品供应商 (18)5.1 美国布朗公司 (18)5.2北京橡胶工业研究设计院有限公司 (19)5.3 深圳科兰德实业发展有限公司 (19)5.4 其它 (20)6、缠包带技术标准 (20)7、缠包带应用过程中发现的问题 (21)7.1缠包带材质之争 (21)7.1.1 关于橡胶与热塑性弹性体 (21)7.1.2 三种常见不同品牌缠包带材质比较 (21)7.2 喷霜问题 (22)7.3色牢度问题 (23)7.4 带湿施工问题 (23)8、缠包带施工技术与装备 (24)8.1缠带机 (24)8.2加热毯 (25)8.3施工装备对缠包带施工质量的影响 (26)后记 (26)悬索桥主缆缠包带技术简介北京橡研科技有限公司前言现代大型悬索桥的设计寿命大于100年，甚至达到120年。
西堠门大桥主缆缠丝技术
卢伟;马青云;李润哲;唐茂林;钱建南;肖安斌
【期刊名称】《桥梁建设》
【年(卷),期】2010(000)001
【摘要】西堠门大桥主缆除采用重防护涂装体系外,还采用"先缠丝,后铺装"施工技术.根据相关试验成果,确定施工中缠丝导入张力不小于2.3 kN.采用ZLCl000型缠丝机进行主缆缠丝.为方便主缆排水、减少主缆钢丝暴露外界时间,缠丝顺序为:先边跨后中跨,边跨从锚碇向桥塔方向进行,中跨则从桥塔向跨中方向推进.通过缠丝机将(φ)4 mm钢丝均匀紧密地缠绕在已涂覆底漆与不干腻子的索夹间主缆上,间隔一定距离以铝热焊剂焊接缠绕钢丝以保持其缠丝导入力,钢丝两端则固定于索夹.
【总页数】4页(P55-58)
【作者】卢伟;马青云;李润哲;唐茂林;钱建南;肖安斌
【作者单位】四川公路桥梁建设集团有限公司,四川,成都,610041;长沙理工大学,湖南,长沙,410114;四川公路桥梁建设集团有限公司,四川,成都,610041;西南交通大学,四川,成都,610031;四川公路桥梁建设集团有限公司,四川,成都,610041;四川公路桥梁建设集团有限公司,四川,成都,610041
【正文语种】中文
【中图分类】U448.25
【相关文献】
1.舟山西堠门大桥主缆索股调整技术 [J], 卢伟;甘洪;虞业强;唐茂林;李润哲;钱建南
2.西堠门大桥主缆横断面温度场研究 [J], 俞明德;沈锐利;唐茂林;郭健
3.西堠门大桥主缆索股架设施工 [J], 叶硕
4.螺洲大桥主缆缠丝及其导入力对主缆结构的影响分析 [J], 刘钥;朱安静;郑则群
5.西堠门大桥主缆缠丝导入力计算 [J], 唐茂林;宋晖;卢伟;王晓东
因版权原因，仅展示原文概要，查看原文内容请购买。

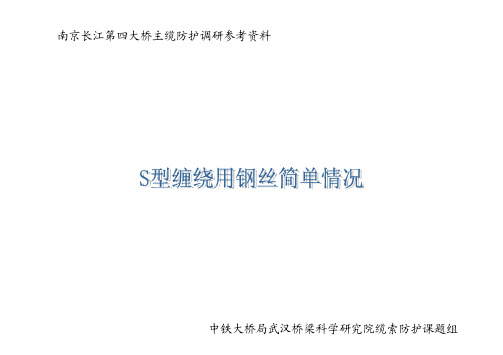

悬索桥主缆防护S型钢丝缠丝结构示意图S型钢丝生产过程简介S型钢丝的机械性能S型钢丝缠丝机的性能The galvanized wire shall have the followingmechanical properties measured on the grosscross-sectional areaTest Minimum Number of Tests Tensile Strength:Fu > 540 N/mm2ElongationNot less than 1.5 percent in a 150 mm gauge lengthWire Size Tolerance Width ± 0.15 mm, Thickness ± 0.08 mm,Gap of Lock ± 0.2 mmZinc Coating: The zinc coating shall be uniform, show good ductility and adherence to the wire, and have a mass of not less that 280 g/m2.Wire Straightness No transverse kinks upon visual observationsThe S-shaped cable wrapping wire shall bemanufactured by the following supplier•VENDOR ADDRESS AND PHONE NUMBER •NIPPON STEEL CORPORATION 6-3 Otemachi 2-chromeChiyoda-Ku, Tokyo 100-8071 Japan•TEL: 81-3-3275-6384•FAX: 81-3-3275-5971•Contact: Hajime Hosokawa国内法尔胜新日铁缆索公司准备试制S型钢丝国内原试制过异形钢丝，但只能二边三角形齿、槽配合宝钢上海二厂一直在提试制S型钢丝，但至今未见样品进口日本s钢丝参考价格The price quoted by the manufacturer for S-shaped cable wrapping wire is $7.20 per kilogram. The manufacturer‘s charge for a technical supervisor shall be $1,500 per person per day.（根据美国新奥克兰大桥主缆招标文件）Selection of wires for testing shall be as directed by the Engineer and as follows Tes tMinimum Number of TestsTensile StrengthOne test piece taken from each end of every coil or fraction thereof Elongation One test piece taken from each end of every coil or fractionthereofWire Size Tolerance One test piece taken from one end of every coil Zinc Coating One test piece taken from one end of every 5th coil or fraction thereofUniformity of Zinc Coat One test piece taken from one end of every 5th coil or fraction thereofZinc Adhesion One test piece taken from one end of every 5th coil orfraction thereofWire Straightness One test piece taken from one end of every coil orfraction thereof。
悬索桥钢丝绳主缆防护施工工艺
王恩海;顾洪江;迟柱
【期刊名称】《北方交通》
【年(卷),期】2005(000)011
【摘要】抚顺天湖大桥为自锚式钢筋混凝土悬索桥.该桥主跨160m,为目前国内已施工的跨度最大的自锚式钢筋混凝土悬索桥.该桥主缆由85根Φ54mm镀锌钢丝绳组成,钢丝标准强度1960MPa,主缆由单根连续的钢丝绳绕过全部索鞍后,在梁内通过螺纹连接杆与连接套筒连接形成环型索.主缆单根长约720m,钢丝绳总重763.3t.该文以天湖大桥为例介绍了钢丝绳主缆防护施工方法,可供同类桥梁主缆防护参考.
【总页数】3页(P38-40)
【作者】王恩海;顾洪江;迟柱
【作者单位】辽宁第一交通工程监理事务所,沈阳,110015;辽宁第一交通工程监理事务所,沈阳,110015;辽宁第一交通工程监理事务所,沈阳,110015
【正文语种】中文
【中图分类】U4
【相关文献】
1.悬索桥钢丝绳主缆防护技术研究与实践 [J], 荆友璋
2.特大悬索桥主缆防水防护技术及施工工艺 [J], 李萍;崔坤;周忠振;倪雅;王会阳;李承宇
3.悬索桥主缆防护施工工艺初探 [J], 苏胜
4.自锚式悬索桥钢丝绳主缆力学性能研究 [J], 孟钢;陈长明
5.自锚式悬索桥环绕闭合钢丝绳主缆施工 [J], 王建华;陈长明;陆忠建
因版权原因，仅展示原文概要，查看原文内容请购买。
四渡河特大桥主缆缠丝施工方案一、概述主缆是悬索桥的重要受力构件，为使主缆在桥梁设计营运年限内的使用安全和保持美观外形，采用在主缆上密匝缠绕一层镀锌钢丝对主缆进行防护。
四渡河特大桥每根主缆除锚跨内、散索鞍、主索鞍前后各一定的距离内的主缆不进行缠丝外（采取其它保护措施），其余凡外露的表面均需缠丝。
主缆防护工作内容有主缆缠丝操作和主缆涂装工作，两项操作内容密不可分，在施工中需要紧密配合，在满足涂装和防腐技术要求的前提下，应以缠丝操作为主。
二、缠丝机器性能特点介绍1、缠丝机器的结构组成图1－缠丝机总体示意图（1）主机：包含机架、主机夹紧系统，主传动系统，快、慢速走行传动系统、张力形成系统、缠丝系统及端部缠丝附件、液压泵站系统、电气控制箱、电气操作箱等。
（2）前夹持架：它包括框架、夹紧机构、液压自动跨越索夹系统、配重等。
（3）后夹持架：基本结构与前夹持架相同。
（4）导向梁：用其联结前、后夹持架。
主机走行时导向轮沿导向梁滚动，反之当夹持架走行时导向轮为其导向。
2、机器的主要性能（1）适应缠丝的主缆直径范围：φ650～φ900mm；（2）适应缠丝主缆最大水平倾斜角35°；（3）缠绕的钢丝：φ4镀锌软钢丝，稍改进可缠“S”形断面钢丝；（4）缠丝头数：2；（5）缠丝张紧力：0～2.8KN（可调）；（6）缠丝线速度：0.09～1.1m/s，可无级调速；（7）缠丝慢速机构走行速度：0.4m/min，可无级调速；（8）快速走行速度：14.56 m/min；（9）主电动机功率：15KW，调频电机；（10）最大件重量：7.7t；（11）机器外形尺寸：长×宽×高=12.5×2.6×3.12（m）。
3、缠丝机特点（1）主机和夹持架可沿主缆交替自行，作业范围可达主缆全程，不需要外部机构牵引。
（2）遇到索夹和吊索，液压驱动，传感器控制，自动跨越，连续行走（只是当大齿圈跨越吊索时需停止旋转，开启活动门）。
