塑胶运动场项目施工总平面布置

施工组织设计目录第一章编制依据及工程概况第一节编制依据第二节工程概况第二章工程施工的重难点及保证措施第三章施工总体目标第四章施工准备第五章施工总体部署第一节施工总体方案安排第二节施工组织机构第三节施工任务划分及劳动力配置计划第四节验收批的划分第五节施工平面布置第六节施工进度计划第七节施工机具设备及仪器、仪表计划第八节设备、人员动员周期第六章施工协调工作第七章主要施工方法第一节施工测量第二节运动场土方施工方案第三节运动场排水施工方案第四节运动场碎石垫层施工方案第五节运动场砼面层施工方案第六节塑胶跑道施工方案第七节运动场塑胶场地施工方案第八节足球场人工草坪的施工方案第八章工程质量保证措施第一节组织保证措施第二节制度保证措施第三节技术管理措施第四节施工质量控制第五节工程档案管理第六节工程交付使用后的质量管理第九章安全管理体系与措施第一节安全生产目标及安全承诺第二节安全生产管理体系第三节安全生产保证措施第十章工期保证措施第十一章文明施工及环境保护管理措施第一节文明施工措施第二节维护正常秩序专项措施第三节环境保护措施第四节工程节约措施第十二章“四新技术”的推广运用第十三章冬雨季施工保护措施第十四章降噪防尘及环境保护措施第十五章降低工程造价措施第十六章工程配合服务和质量保修承诺附表一:拟投入的主要施工机械设备表附表二:拟配备本工程的试验和检测仪器设备表附表三:劳动力计划表附表四:计划开、竣工日期和施工进度网络图附表五：施工总平面图附表六：临时用地表第一章编制依据及工程概况第一节编制依据一、编制依据1、招标文件及其等效补充文件，随同文件发送的有关施工图。

2、现行技术规程、规范及技术标准。

3、本企业的施工技术水平、管理水平及成功经验。

二、编制原则1、严格按招标文件中各项技术标准和条款进行编制。

2、执行国家有关政策法规、规程、行业技术标准和技术规定。

3、结合实际因地制宜的原则。

4、统筹安排、综合平衡、妥善协调、前后兼顾的原则。

塑胶跑道专项施工方案一、施工方案1、工程概况1.1概述本工程为＊＊*小学运动场工程，计划投资25万元，工程施工内容包括250m长的环场塑胶跑道。

1。

2技术标准环形跑道宽度为6.3m全部采用塑胶材料。

1。

3工期本工程招标文件要求工期为30日历天，我公司将根据类似施工经验，确保30天内完工全部工程量。

2、施工部署2.1施工组织机构根据本工程的实际情况，结合我公司的管理经验，本项目将设置项目经理部一级管理机构，代表总公司全权负责该工程的施工管理。

项目经理部下设工程技术组、质检安全组、机械物资部、综合办公室、中心试验室5个组。

分为土方施工队、砼施工队、塑胶施工队、测量组。

2。

2各部门主要职能项目经理部：负责组织项目的生产,经营,投资控制,协调各部门关系，组织质量管理体系的运行。

技术科：贯彻执行国家有关技术政策及业主技术管理制度,对项目施工技术工作全面负责；负责制定施工方案，编制施工组织设计,参与施工预决算，审查施工结算；负责施工过程中试验、测量等重大技术问题的决策及报告.工程科：负责工程技术业务,编制工程进度计划，收集整理当月计量报表、汇集整理竣工资料、积极配合工区实施控制测量、自行处理一般技术问题,为项目经理提供可靠资料.质检科：负责质量管理工作和工程创优计划的制定,并组织实施，负责工程质量事故的调查和处理，及时向上级报告。

配合监理工程师对工程质量进行控制,负责工程日常施工质量监督工作。

质检科下设中心实验室，负责施工前进行标准实验，施工中进行检测试验,施工后进行鉴定试验及数据整理，同时对工区实验工作进行指导监督,为项目经理及时提供处理意见建议。

机料科:负责组织机械、材料进场、进行机械管理设备保养、维修，对工区提出实用性指导意见，提供旬、月材料计划,使整个施工环节能有效运转.综合科:负责整个工程的资金筹措、审计全过程资金流向，提出资金流动计划，做出成本核算,为项目经理提供决策依据；负责上传下达、政治宣传、地方协调、文件管理、行政管理、会议安排以及生产安全保卫,定期检查、落实安全情况，促进文明施工.3、主要分项工程的施工方案、施工方法3。

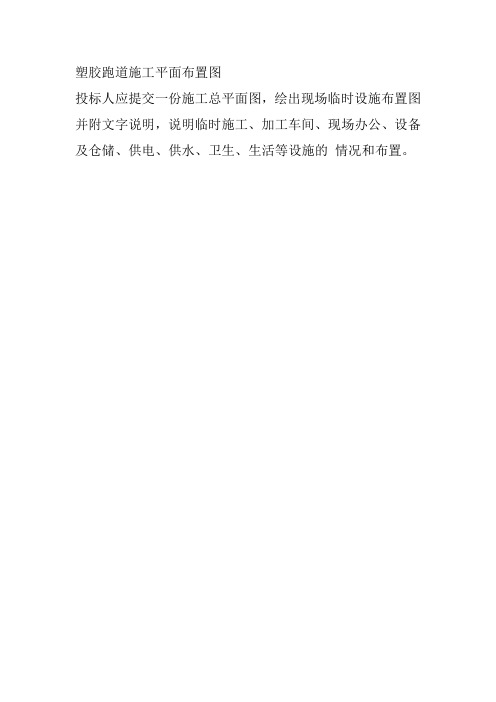

投标人应提交一份施工总平面图，绘出现场临时设施布置图并附文字说明，说明临时施工、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活等设施的情况和布置。

（一）布置原则
1、施工现场的平面布置应按照紧凑合理、方便施工、节约用地、多方协作、文明整齐的原则。

2、严格遵守设计及甲方对施工现场的总体规划和协调，遵循甲方关于施工现场管理的有关规定。

3、满足现场安全、文明施工的需要，保证道路畅通，排水有序，现场材料、设备必须按施工现场总平面较长的要求做到布置合理，分门别类，明确标识，堆放整齐，尽可能方便施工。

4、充分考虑到施工各个阶段对现场平面布置的不同要求，以达到灵活多变，确保重点，兼顾一般。

5、满足防火与安全技术要求，在施工区及生活区均旋转如灭火器等消防设备，确保施工安全。

（二）布置依据
1、招标方提供的招标图纸、资料和现场踏勘所收集的资料。

2、根据我方投入本工程施工的劳动力、机构设备及材料计划。

（三）施工生产临时设施
工程区对外交通方便，本工程施工场地开阔，设备及材料按时浇筑的施工便道进入场内。

项目部拟将临时设施搭建在田径场东侧，拟设一间临时办公室、一间设备仓库。

底层塑胶施工时，工地场根据施工进度需要，在场搬迁2—3次，面层喷涂的工地场，在原砂石料堆场处，也拟建在田径场的东侧。

施工人员住在外租的民房内，在学校食堂搭伙用餐，若不能，则采用外卖，工地不建伙房。

施工现场用水水源、用电电源均从校方指定接入点接入。

施工现场的消防栓，灭火器必须有专人定期进行检查，确保工地上随时能满足防火要求。

济宁市第十三中学运动场施工方案目录1、工程概况··22、施工平面图··33、施工平面布置图··44、工期进度计划··55、人员、材料、机械安排··66、主要施工工艺··77、安全文明施工措施··118、施工注意事项··129、成品保护及使用说明··131、工程概况项目标号：JRZC11050A—2项目工程：济宁市第十三中学篮球场EPDM塑胶铺装工程政府采购机构:济宁市任城区政府采购管理局项目单位：济宁市第十三中学采购代理机构：济宁任城工程咨询有限公司采购内容说明：篮球场塑胶地面铺设2000㎡，具体规格要求详见采购文件。

中标单位:青岛海化塑胶铺装有限公司施工材质:8mm厚EPDM塑胶颗粒铺装施工内容：2个篮球场、1个排球场、1个羽毛球场拟定工期：2011年10月01日—2011年10月15日中标单位勘察现场情况：①、基础混凝土空鼓、起沙严重②、场地平整度差、存在积水现象③、伸缩缝及开裂处缝隙过大2、施工平面图3、施工平面布置图4、工期进度计划5、人员、材料、机械安排6、主要施工工艺施工流程：空鼓、起沙清理：使用铁锨、钢铲对起沙、空鼓处进行清理，使用扫帚进行清扫，直至清理到基础露砂但不起沙为止。

将清理垃圾整齐堆放在垃圾临时堆放处，待施工完毕连同建筑垃圾一同清运出施工现场.基础修复、找平：使用抄平仪将场地进行标高测量,并做好记录，因施工场地标高高差不大，所以不能使用细石混凝土进行找平,我公司将使用水泥砂浆掺高强度801胶水进行场地找平，修复后再次使用抄平仪进行标高测量，对不合格出继续找平处理，直至达到要求，3m铝合金杆检测高差为3mm及以内为合格。

伸缩缝等缝隙过大处理：使用钢丝刷配合笤帚进行清理，将缝隙中的泥土，松散混凝土清理干净后，使用橡胶黑颗粒+聚氨酯胶水进行找平处理，使整个场地具有一定的顺水坡度及平整度。

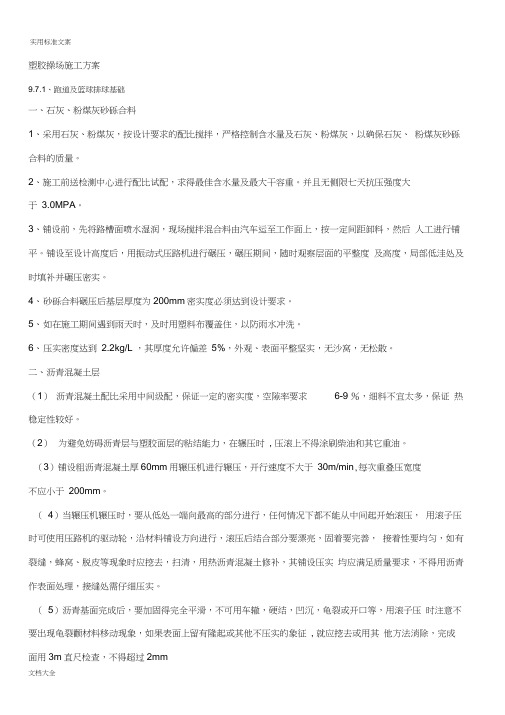

塑胶操场施工方案9.7.1、跑道及篮球排球基础一、石灰、粉煤灰砂砾合料1、采用石灰、粉煤灰，按设计要求的配比搅拌，严格控制含水量及石灰、粉煤灰，以确保石灰、粉煤灰砂砾合料的质量。

2、施工前送检测中心进行配比试配，求得最佳含水量及最大干容重。

并且无侧限七天抗压强度大于3.0MPA。

3、铺设前，先将路槽面喷水湿润，现场搅拌混合料由汽车运至工作面上，按一定间距卸料，然后人工进行铺平。

铺设至设计高度后，用振动式压路机进行碾压，碾压期间，随时观察层面的平整度及高度，局部低洼处及时填补并碾压密实。

4、砂砾合料碾压后基层厚度为200mm密实度必须达到设计要求。

5、如在施工期间遇到雨天时，及时用塑料布覆盖住，以防雨水冲洗。

6、压实密度达到2.2kg/L ，其厚度允许偏差5%，外观、表面平整坚实，无沙窝，无松散。

二、沥青混凝土层（1）沥青混凝土配比采用中间级配，保证一定的密实度，空隙率要求6-9 ％，细料不宜太多，保证热稳定性较好。

（2）为避免妨碍沥青层与塑胶面层的粘结能力，在辗压时, 压滚上不得涂刷柴油和其它重油。

（3）铺设粗沥青混凝土厚60mm用辗压机进行辗压，开行速度不大于30m/min,每次重叠压宽度不应小于200mm。

（4）当辗压机辗压时，要从低处一端向最高的部分进行，任何情况下都不能从中间起开始滚压，用滚子压时可使用压路机的驱动轮，沿材料铺设方向进行，滚压后结合部分要漂亮，固着要完善，接着性要均匀，如有裂缝，蜂窝、脱皮等现象时应挖去，扫清，用热沥青混凝土修补，其铺设压实均应满足质量要求，不得用沥青作表面处理，接缝处需仔细压实。

（5）沥青基面完成后，要加固得完全平滑，不可用车辙，硬结，凹沉，龟裂或开口等，用滚子压时注意不要出现龟裂颧材料移动现象，如果表面上留有隆起或其他不压实的象征, 就应挖去或用其他方法消除，完成面用3m直尺检查，不得超过2mm(6)沥青混凝土原材料要求：沥青最好用当地道路60#沥青(软化点50C )或60#乳化沥青。

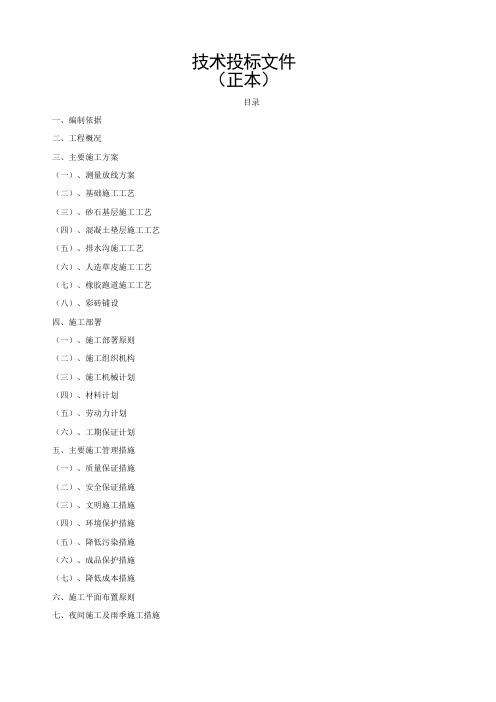

技术投标文件（正本）目录一、编制依据二、工程概况三、主要施工方案（一）、测量放线方案（二）、基础施工工艺（三）、砂石基层施工工艺（四）、混凝土垫层施工工艺（五）、排水沟施工工艺（六）、人造草皮施工工艺（七）、橡胶跑道施工工艺（八）、彩砖铺设四、施工部署（一）、施工部署原则（二）、施工组织机构（三）、施工机械计划（四）、材料计划（五）、劳动力计划（六）、工期保证计划五、主要施工管理措施（一）、质量保证措施（二）、安全保证措施（三）、文明施工措施（四）、环境保护措施（五）、降低污染措施（六）、成品保护措施（七）、降低成本措施六、施工平面布置原则七、夜间施工及雨季施工措施八、竣工验收附表一、主要施工机械计划配置表附表二、用于该工程试验及检验仪器计划表附表三、劳动力计划表附表四、临时用的计划表附表五、施工进度计划表附表六、施工平面布置图一、编制依据（一）、施工图纸1、招标方提供的标书文件和图纸及其他资料。

2、主要规范、规程《国际田联田径设施手册》、《混凝土结构工程施工及验收规范》、《体育建筑设计规范》、《天然草施工标准》、《测量规范》、《建筑地基基础工程施工质量验收规范》、现行其他有关规范及施工的有关规定。

3、有关国家法律、法规《中华人民共和国建筑法》、《中华人民共和国劳动法》、《中华人民共和国计量法》、《中华人民共和国合同法》。

二、工程概况（一）、工程概况信息：工程概况：本工程为托县第二中学塑胶操场工程，建筑面积19542.8平方米，修建400米环形塑胶跑道。

其中包括草皮7140平方米，沙坑169.78平方米，橡胶7968.22平方米，彩砖4264.8怕麻烦。

本工程预计2015年7月15日开工，于2015年9月30日竣工。

计划工期78日历天。

（二）、施工条件1、现场已具备“三通一平”的基本施工条件。

2、现场电源、水源由甲方指定，并已引入现场。

场地具备施工条件。

三、主要施工方案（一）、测量方线方案1、先根据甲方给出的基准桩位进行现场控制桩的引测和定位放线。

一、工程概述1 工程综合说明工程名称：重庆市南川隆化职业中学校新校区塑胶运动场工程。

建设地点：南川区来游居委3、4组。

建设内容：塑胶运动场。

要求质量标准：国家施工验收规范合格标准。

2 编制依据2.1本施工组织设计按常规进行。

2.2本工程根据实际情况及现有施工条件，本着充分利用和发挥本单位现有实力和技术特长，按照可靠性、合理性、可行性的特点为原则进行编制，以指导本工程达到快速、优质、安全、高效的管理目标。

2，3本施工组织设计根据招标单位及业主的要求及施工现场具体情况进行编制。

2.4 “重庆市南川隆化职业中学校新校区塑胶运动场工程”施工招标文件。

2.5重庆市南川隆化职业中学校新校区塑胶运动场工程施工图设计。

2.6本单位施工技术水平及现有设备、人员情况。

2.7现场踏勘调查资料。

2.8现行规范：《公路路面基础施工技术验收规范》(JTJ034-2000)《沥青砼路面施工及验收规范》(GBJ97—87)《田径场地设施标准手册》国家、地方及行业有关的其他现行技术规范及法律法规2.9工程特点2.9.1本工程场地已平整，路基土方不大，地面标高起伏不大，主要是要注意雨季到来路基的排水。

2.9.2本工程工期紧、任务重而质量方面不能有丝毫放松，为此我单位把本工程列为本年度重点攻关工程，派遣经验丰富的技术管理人员和精良的机械设备进场，加强管理规范施工，创精品、优质工程。

2.10 施工条件2.10.1 本工程开工时间计划在2010年2月，计划工期90天。

2.10.2 本工程施工场地已平整，有利于工程的施工和施工场地的布置。

2.10.3 工程所在地位于校内，施工队伍施工、生活用水用电可接校内自来水网、电网，较方便施工。

2.11 施工内容本工程工内容包括运动场塑胶跑道、塑胶草坪、运动场硬化及相关附属设施等施工。

二、施工组织机构设置和专用技术人员配备我单位组织强有力的四级管理机构，即实行单位领导+单位技术部门、经营部门、财务部门→单位组建的项目经理部→施工队组。

运动场跑道塑胶底层及塑胶面层施工方案及工艺方法运动场跑道是运动场地的重要组成部分，其施工方案及工艺方法决定了跑道的质量和使用寿命。

跑道的施工通常包括底层和面层两个部分，底层是为塑胶面层提供支撑和保护的基础层。

下面将详细介绍运动场跑道底层和塑胶面层的施工方案及工艺方法。

1.准备工作：确保施工现场平整、干燥，清除杂物和碎石。

根据跑道的设计要求，进行场地和线路的标定和布置。

2. 土方开挖：根据设计要求，进行土方开挖，开挖深度根据跑道厚度和土质决定，一般为15-25cm。

3.填方夯实：将填充土料均匀铺设在挖掘的土坑中，采用振动夯实或压实机械对土料进行压实，使土层均匀致密。

4. 砂石层铺设：在压实的土层上铺设10-15cm的砂石层，砂石层要求均匀、平整，并且能够起到排水和支撑作用。

5. 硬化层施工：在砂石层上铺设5-8cm的硬化层，硬化层采用水泥混凝土材料，施工时要注意控制水泥浆水比，保证混凝土的强度和稳定性。

6.水泥硬化层抹平：在硬化层刚刚浇注完毕后，使用抹光机械对硬化层进行抹平，使其表面光滑、平整，同时保证硬化层的强度和密实性。

7.播种绷拉层：在硬化层完全干燥后，进行播种绷拉层材料，绷拉层一般采用人造草皮或天然草皮，通过固定草皮，保证其牢固和平整。

1.基础处理：在底层施工完成后，进行基础处理，包括清洗、打磨和检查底层的平整度和坚固性。

2.粘贴底胶：将底胶均匀地涂抹在底层上，底胶的选择要根据跑道的使用环境和要求进行合理的选择。

3. 涂刷顶胶：在底胶未干燥之前，将顶胶进行涂刷，顶胶的厚度要根据设计要求进行控制，一般为8-12mm。

4.温湿度调节：对刚施工完毕的塑胶面层进行温湿度调节，使其在适宜的环境条件下逐渐干燥和固化。

5.道道施工：在塑胶面层完全干燥后，进行道道的施工，道道的宽度和颜色要根据跑道的要求进行选择和标定。

6.完善施工：最后对塑胶面层进行检查和修复工作，保证跑道的平整度、牢固性和表面质量。

以上是运动场跑道底层和塑胶面层的施工方案及工艺方法，通过合理的施工和工序控制，可以保证跑道的质量和使用寿命。

体育场扩建工程施工现场总平面图布置:总体布置原则体育场扩建工程施工现场总平面图布置--总体布置原则本章根据招标文件有关要求以及体育场施工作业紧凑，工程周边用地紧张，施工高峰期用电量大的特点，提出了我企业针对体育场各施工阶段的施工场地布置规划，生产及生活设施的构造措施以及现场临时用给排水及临时用电方案。

主要内容包括：总平面布置原则、水平垂直运输及场内外交通组织、现场办公、生活设施及其他设施布置、现场库房及料场布置、现场道路及绿化规划、现场卫生及垃圾设施、各施工阶段总平面布置规划、各施工阶段的临时给排水方案、各施工阶段临时用电计划、临时用地计划等。

第1节总体布置原则1.指导思想统筹安排科学规划，布置合理环境舒适，减少搬运降低消耗，绿色施工，人文奥运。

2.工程概况体育场的施工现场布置根据业主提供的施工场地总平面图、施工现场场地情况介绍图、体育场招标文件、修改、补充及澄清文件的规定以及工程施工的要求，针对体育场实际现场状况，结合业主对体育场施工工期的要求，进行相应的施工现场平面布置。

体育场西南至东北方向轴线距离达115.396m,西北至东南方向轴线距离达135.613m, 整体施工作业面大，由于建筑平面弧形环形布置，施工场地局限性较大。

所以施工现场的场地布置是否合理有序对工程按时完工并且达到预定质量目标、降低成本、减少搬运次数具有重要影响。

因此必须根据施工进度，按照基础结构施工、主体结构施工、装修施工等阶段分别规划施工现场平面布置图。

3.布置原则3.1场地布置必须满足国家、地方相关规定以及招标文件的有关要求，特别强调的是对现有树木及绿地的保护。

3.2按照施工部署确定的施工区域、流水段划分和施工顺序，合理布置大型施工机械。

施工区的大型机械相对独立，保证满足施工需求。

3.3按施工部署确定的施工区域和流水段划分，统筹协调各施工区料场的布置，使之满足工作流程。

因体育场施工现场狭小,只能暂存部分施工材料的周转场地，为此需在现场以外设置用于建筑材料的周转库房与料场。

标准塑胶跑道施工总进度及总平面图一、施工总进度计划根据现场实际情况以及本工程特点与总体施工方案，按照施工顺序进行多个施工段进行流水作业施工。

并根据工期要求与现场实际情况，编制总施工网络进度计划、并进行月进度计划、旬进度计划和周进度计划四级控制与调整，进行动态管理施工进度，合理安排劳动力，力争缩短关键线路的时间。

特殊时期，劳动力的配置及灵活安排：当工地因各种原因使工地出现延误而影响工期。

在有条件的时候，工地指挥部将全力以赴对重要的部位采取集中优势兵力把损失的时间抢回来。

对工作面较大的地方增加人员，全方位施工的方法赢得进度。

对工作面小要求又高的作业面，应由专业技术工人精工细作加班加点，既保证工期又保证质量。

在施工过程中遇到实际现场与图纸不符合或存在不完善的地方，需要解决具体细部的深化设计，工地指挥部将组织现场设计师配合建设方，以最快的速度，最短的时间，把图纸完善，在设计的环节中绝不让图纸问题成为阻延或影响整个工期的因素。

参加本工程的各级领导与管理人员要有步骤地进行组织安排和安排提前为下道工序作好人力、物力、机械准备，保证一环扣一环顺利施工。

建立生产例会制度，每星期至少召开1次工程例会，检查上一例会的计划执行情况，布置下一次例会前的计划安排，对于拖延进度计划要求工作内容找原因，并及时争取有效措施保证计划完成。

工程进度控制流程图二、施工进度管理1、进度控制目标熟知整个系统工程，掌握所有工作量之后，编排日计划、周计划、总计划等对整个施工过程进行控制，保证在工期之内完成。

2、进度控制体系（1）建立施工项目计划系统，对整个工程实行进度计划控制。

编制各个施工项目的进度计划，作业计划，计划编制的对象由大到小，计划的内容从粗到细。

编制时从总体到局部，逐层进行控制目标分解，以保证计划控制目标落实。

（2）建立项目进度实施组织系统，保证施工项目进度计划的实施。

此系统由项目经理及包括劳动力组织、施工材料设备调配、采购运输、资金能源各职能部门及各专业施工班组共同组成，共同按照计划规定的目标去落实，完成各自的责任和任务，保证计划的完成。
