《振动上料多层板弹簧的参数优化》篇一一、引言随着自动化设备技术的不断发展，振动上料技术已成为现代工业生产中不可或缺的一部分。
在众多振动上料设备中，多层板弹簧作为核心部件，其性能的优劣直接影响到设备的运行效率和产品质量。
因此，对振动上料多层板弹簧的参数进行优化，对于提高设备性能、降低成本、提高生产效率具有重要意义。
本文将就振动上料多层板弹簧的参数优化进行详细探讨。
二、多层板弹簧概述多层板弹簧是一种由多片弹簧板叠合而成的弹性元件，具有承载能力强、结构紧凑、使用寿命长等优点。
在振动上料设备中，多层板弹簧主要用于将电机产生的旋转运动转化为直线运动，同时为设备提供必要的弹性和稳定性。
其性能的优劣直接影响到设备的整体性能。
三、参数优化必要性在振动上料多层板弹簧的应用过程中，其参数设置对于设备的运行效率和产品质量具有重要影响。
然而，在实际生产过程中，由于设备型号、工作环境、物料特性等因素的不同，多层板弹簧的参数往往需要不断进行调整和优化。
因此，对多层板弹簧的参数进行优化，对于提高设备性能、降低成本、提高生产效率具有重要意义。
四、参数优化方法针对振动上料多层板弹簧的参数优化，主要采取以下方法：1. 材料选择：选择具有高弹性模量、高疲劳强度和良好耐磨性的材料，以提高多层板弹簧的使用寿命和性能。
2. 结构优化：通过改变弹簧板的厚度、宽度、长度以及叠合方式等结构参数，优化多层板弹簧的承载能力和弹性。
3. 动力学分析：利用动力学分析软件，对多层板弹簧在工作过程中的振动特性进行分析，找出影响性能的关键因素，为参数优化提供依据。
4. 实验验证：通过实验验证，对优化后的多层板弹簧进行性能测试，评估其在实际工作环境中的表现。
五、优化效果及案例分析通过对振动上料多层板弹簧的参数进行优化，可以显著提高设备的运行效率和产品质量。
例如，某企业在使用多层板弹簧作为核心部件的振动上料设备中，通过优化材料选择、结构设计和动力学分析等参数，成功提高了设备的运行速度和生产效率，同时降低了故障率和维护成本。
汽车钢板弹簧设计近年来，汽车行业发展迅速，越来越多的人开始关注汽车的性能和安全。
其中，汽车钢板弹簧作为汽车悬挂系统的关键部件，其设计和性能的好坏直接影响了汽车的行驶稳定性、舒适性和安全性。
汽车钢板弹簧是一种由钢板制成的弹性元件，其具有储能能力和变形能力。
在汽车中，弹簧主要用于支撑汽车的重量和吸收路面震动，以保证汽车的行驶稳定性和舒适性。
因此，汽车钢板弹簧的设计必须考虑到车辆的适应性、可靠性和耐久性等因素。
汽车钢板弹簧的设计需要考虑多个因素。
首先，弹簧必须符合车辆的重量和造型特征。
不同的车型和不同的车辆重量需要不同的弹簧来保证车辆的安全性和舒适性。
其次，弹簧的刚度、预紧力和自由长度等参数也需要根据车辆的使用环境和道路条件进行调整。
弹簧的刚度和预紧力越大，对路面震动的吸收能力就越强，但车辆的运动性会受到一定的限制。
同时，弹簧的自由长度也是一个重要参数。
在设计时需要确定弹簧的自由长度，以保证弹簧在受力时具有足够的可变形能力。
在汽车钢板弹簧的设计过程中，材料的选择也非常重要。
汽车钢板弹簧需要承担汽车的重量和路面震动，所以材料必须具有足够的强度和韧性。
常用的汽车钢板弹簧材料有高碳钢、硅钢、合金钢等。
不同的材料具有不同的特性，在设计时需要根据具体的使用环境和要求选择合适的材料。
除了材料的选择，汽车钢板弹簧的加工工艺也是影响弹簧质量的重要因素。
弹簧的加工工艺包括卷制、冷弯、热处理等环节。
在卷制过程中，需要保证弹簧的形状和大小精准可控。
在冷弯和热处理过程中，需要控制弹簧的硬度和韧性，以保证弹簧的强度和变形能力。
总之，汽车钢板弹簧的设计需要考虑多个因素，包括车辆的重量和造型特征、弹簧的刚度和预紧力、自由长度以及材料的选择和加工工艺等。
在设计过程中，需要根据具体的使用环境和要求进行调整，以保证汽车悬挂系统的安全性、舒适性和可靠性。

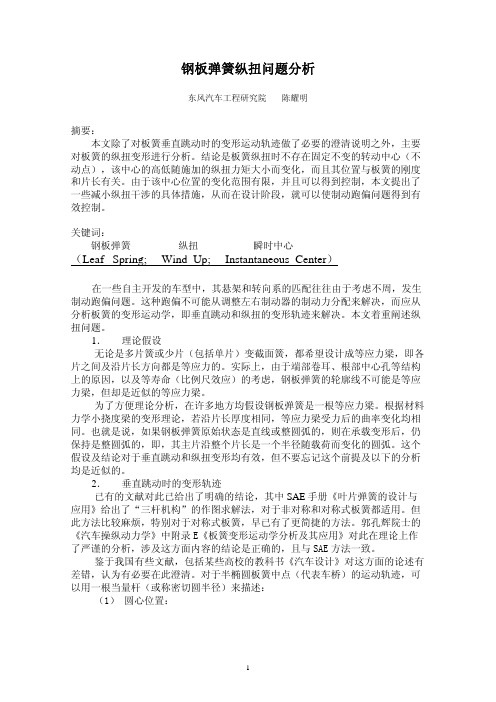

钢板弹簧纵扭问题分析东风汽车工程研究院陈耀明摘要：本文除了对板簧垂直跳动时的变形运动轨迹做了必要的澄清说明之外，主要对板簧的纵扭变形进行分析。
结论是板簧纵扭时不存在固定不变的转动中心（不动点），该中心的高低随施加的纵扭力矩大小而变化，而且其位置与板簧的刚度和片长有关。
由于该中心位置的变化范围有限，并且可以得到控制，本文提出了一些减小纵扭干涉的具体措施，从而在设计阶段，就可以使制动跑偏问题得到有效控制。
关键词：钢板弹簧纵扭瞬时中心（Leaf Spring; Wind Up; Instantaneous Center）在一些自主开发的车型中，其悬架和转向系的匹配往往由于考虑不周，发生制动跑偏问题。
这种跑偏不可能从调整左右制动器的制动力分配来解决，而应从分析板簧的变形运动学，即垂直跳动和纵扭的变形轨迹来解决。
本文着重阐述纵扭问题。
1．理论假设无论是多片簧或少片（包括单片）变截面簧，都希望设计成等应力梁，即各片之间及沿片长方向都是等应力的。
实际上，由于端部卷耳、根部中心孔等结构上的原因，以及等寿命（比例尺效应）的考虑，钢板弹簧的轮廓线不可能是等应力梁，但却是近似的等应力梁。
为了方便理论分析，在许多地方均假设钢板弹簧是一根等应力梁。
根据材料力学小挠度梁的变形理论，若沿片长厚度相同，等应力梁受力后的曲率变化均相同。
也就是说，如果钢板弹簧原始状态是直线或整圆弧的，则在承载变形后，仍保持是整圆弧的，即，其主片沿整个片长是一个半径随载荷而变化的圆弧。
这个假设及结论对于垂直跳动和纵扭变形均有效，但不要忘记这个前提及以下的分析均是近似的。
2．垂直跳动时的变形轨迹已有的文献对此已给出了明确的结论，其中SAE手册《叶片弹簧的设计与应用》给出了“三杆机构”的作图求解法，对于非对称和对称式板簧都适用。
但此方法比较麻烦，特别对于对称式板簧，早已有了更简捷的方法。
郭孔辉院士的《汽车操纵动力学》中附录E《板簧变形运动学分析及其应用》对此在理论上作了严谨的分析，涉及这方面内容的结论是正确的，且与SAE方法一致。
汽车钢板弹簧悬架设计1.弹簧选用汽车钢板弹簧主要由弹簧片组成，弹簧片之间通过铆钉连接。
在选用弹簧片时，需要根据车辆的重量和使用环境来确定合适的弹簧片数量和材料。
弹簧片的数量越多，弹簧刚度就越高，对于重负荷的车辆，需要选择刚度较高的弹簧片。
弹簧片的材料可以选择高强度钢板，以提高弹簧的寿命和可靠性。
2.弹簧布局汽车钢板弹簧的布局主要包括前后轴的弹簧组织和布置。
为了保证车辆的稳定性和悬挂的平衡性，前后轴的弹簧刚度需要相对均衡，可以根据车辆设计的重心位置和工况来确定各个轴的刚度比例。
同时，在弹簧的布置上，需要考虑到弹簧的有效作用长度，以及与减震器和车架的配合情况，确保弹簧在工作时能够正常运动。
3.减震器选用汽车钢板弹簧悬架中的减震器起到控制弹簧振动和提高行驶平稳性的作用。
减震器的选用需要根据车辆的重量和行驶条件来确定。
一般而言，重负荷的车辆需要选择刚度较高的减震器，而轻负荷的车辆可以选择较为柔软的减震器。
常见的减震器有液压减震器、气压减震器和双作用减震器等。
在实际应用中，需要根据车辆的需求和预算来选择合适的减震器。
4.悬挂系统调校在汽车钢板弹簧悬架的设计中，调校是一个关键的环节。
通过调整弹簧刚度、减震器阻尼、弹簧预紧力等参数，可以实现悬挂系统的理想性能。
悬挂系统的调校需要根据车辆的用途和乘客的需求来进行，例如，运载车辆和越野车辆需要更硬的悬挂系统来增加稳定性和通过性，而乘用车和豪华车则需要更柔软的悬挂系统来提高乘坐舒适性。
在进行悬挂系统的调校时，需要进行一系列的试验和数据分析，以确定最佳的参数组合。
物理试验和计算机仿真是常用的手段。
通过调整参数和验证，最终确定悬挂系统的设计。
总之，汽车钢板弹簧悬架设计需要考虑弹簧选用、弹簧布局、减震器选用和悬挂系统调校等方面。
通过合理的设计和调校，可以实现符合车辆需求和乘客舒适性要求的悬挂系统。
１ 车用钢板弹簧概述车用钢板弹簧又称为叶片弹簧，它是汽车悬架中应用广泛的一种弹性元件。
它由若干片长度不等、曲率半径不同、厚度相等或不等的弹簧钢片叠合在一起，组成一根近似等强度的弹性梁。
钢板弹簧的断面形状除采用对称断面外，还有采用上下对称的特殊断面。
这样可改善弹簧的受力状况，不仅提高了其疲劳强度，还节约了金属材料。
钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可使车架的振动衰减。
各片之间处于干摩擦，同时还要将车轮所受冲击力传递给车架，因此增大了各片的磨损。
所以在装合时，各片之间要涂上较稠的石墨润滑脂进行润滑，并应定期维护。
钢板弹簧本身还起导向装置的作用，可不必单设导向装置，使结构简化。
有些高级轿车的后悬架也采用钢板弹簧作弹性元件。
目前一些汽车上采用变厚度的单片或２～３片的钢板弹簧，可以减小片与片之间的干摩擦，同时减轻了重量。
２ 钢板弹簧的功能结构在采用传统弹簧的吸震式悬架设计上，弹簧起支持车身以及吸收不平路面和其他施力对轮胎所造成的冲击的作用，而这里所谓的其他施力包含加速、减速、制动、转弯等对弹簧造成的施力。
更重要的是在消除振动的过程中要保持轮胎与路面的持续接触，维持车辆的循迹性。
如果弹簧很软，则很容易出现“坐底”的情况，即将悬架的行程用尽。
假如在转弯时发生坐底情况，则可视为弹簧的弹力系数变成无限大（已无压缩的空间），车身会立即产生质量转移，使循迹性丧失。
如果这辆车有着很长的避振行程，那么或许可以避免“坐底”，但相对的车身也会变得很高，而很高的车身意味着很高的车身重心，车身重心的高低对操控表现有决定性的影响，所以，太软的弹簧会导致操控上的障碍。
如果路面的崎岖度较大，那就需要比较软的弹簧才能确保轮胎与路面接触，同时弹簧的行程也必须增加。
弹簧的硬度选择要由路面的崎岖程度来决定，越崎岖要越软的弹簧，但要多软则是个关键的问题，通常这需要经验的累积。
一般来说，软的弹簧可以提供较佳的舒适性以及行经较崎岖的路面时可保持比较好的循迹性；但是，在行经一般路面时，却会造成悬架系统较大的上下摆动，影响操控。
《振动上料多层板弹簧的参数优化》篇一一、引言在自动化生产线上，振动上料系统是关键组成部分之一，而多层板弹簧作为振动上料系统中的核心部件，其性能的优劣直接影响到整个生产线的效率和产品质量。
因此，对多层板弹簧的参数进行优化研究具有重要的实际意义。
本文旨在分析多层板弹簧在振动上料系统中的作用，探讨其参数优化的方法与策略，以期为相关领域的研究与应用提供参考。
二、多层板弹簧在振动上料系统中的作用多层板弹簧作为振动上料系统中的核心部件，其主要作用是将振动能量传递至物料，使物料在振动力的作用下实现自动上料。
多层板弹簧具有承载能力强、振动传递效率高、使用寿命长等优点，因此在自动化生产线上得到广泛应用。
三、多层板弹簧的参数分析多层板弹簧的参数主要包括弹簧的层数、厚度、宽度、刚度等。
这些参数对多层板弹簧的性能和振动上料系统的效果具有重要影响。
下面我们将对各参数进行分析：1. 层数：层数越多，弹簧的承载能力越强，但同时也会导致振动传递的效率降低。
因此，需要根据实际需求合理设计层数。
2. 厚度：厚度直接影响弹簧的刚度和承载能力。
在保证足够刚度和承载能力的前提下，应尽量减小厚度以降低整个系统的重量和成本。
3. 宽度：宽度决定了弹簧的横向稳定性。
过宽的弹簧可能导致横向振动加剧，影响上料效果；过窄的弹簧则可能降低其承载能力。
4. 刚度：刚度是评价弹簧性能的重要指标。
刚度过大可能导致物料在振动过程中受到过大冲击力而损坏；刚度过小则可能无法有效传递振动能量，影响上料效率。
四、多层板弹簧的参数优化策略针对多层板弹簧的参数优化，我们可以采取以下策略：1. 多目标优化：以刚度、承载能力、使用寿命等为优化目标，综合各因素进行权衡，以达到整体最优的效果。
2. 仿真分析：利用有限元分析软件对多层板弹簧进行仿真分析，预测其在实际工作过程中的性能表现，从而为参数优化提供依据。
3. 实验验证：通过实验验证仿真分析结果的准确性，同时对优化后的多层板弹簧进行性能测试，以验证其在实际应用中的效果。
两片变刚度全啮合钢板弹簧粒子群优化设计游雄杰;干年妃;程超【摘要】通过推导两片变刚度全啮合钢板弹簧质量、应力和偏频的计算方程,拟合出两片变刚度板簧的全啮合接触过程.然后利用近似模型方法和多目标粒子群优化算法对某牵引车两片变刚度全啮合钢板弹簧进行优化设计.在满足板簧强度刚度的基础上,采用拉丁超立方方法进行试验设计,基于二次多项式函数建立近似模型,利用多目标粒子群优化算法进行全局寻优设计,最后通过仿真和有限元分析对优化模型进行验证.优化后悬架性能有较大改善.结果表明,该方法对汽车尤其是重卡牵引车少片变刚度全啮合钢板弹簧优化设计具有一定的指导意义.%Aims to fit out the closely intermeshing contact friction process between the taper leaf springs with variable stiffness by deducing weight,stress and offset frequency calculation equations of taper leaf spring with variable stiffness and closely intermeshing. Then use the method optimization design for a tractor taper leaf spring with variable stiffness and closely intermeshing based on the approximation model and multi-objective particle swarm optimization algorithm.The premise of optimal design is to ensure the performance requirements,such as strength and stiffness.The Latin hypercube method is used to design the experiments,and the approximation model is established based on the quadratic polynomial function,The global optimization design is also performed based on the multi-objective particle swarm optimization algorithm. At last, the optimization model will be verified through simulation and finite element analysis. The optimized suspension performance improvedsubstantially.The results show that this method for vehicle,especially heavy tractor taper leaf spring with variable stiffness and closely intermeshing optimization design has a certain guiding significance.【期刊名称】《机械设计与制造》【年(卷),期】2018(000)003【总页数】4页(P205-208)【关键词】变刚度;全啮合;钢板弹簧;粒子群算法;有限元【作者】游雄杰;干年妃;程超【作者单位】湖南大学汽车车身先进设计制造国家重点实验室,湖南长沙410082;湖南大学汽车车身先进设计制造国家重点实验室,湖南长沙410082;湖南大学汽车车身先进设计制造国家重点实验室,湖南长沙410082【正文语种】中文【中图分类】TH16;U463.334.11 引言少片钢板弹簧作为汽车悬架的弹性元件在重量上有很大的优势，能够有效的降低整车自重。
汽车发动机气门弹簧的最优化设计与计算分析本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！0引言配气机构是汽车发动机最重要的组成部分之一，而气门弹簧是配气机构气门组的重要零件，其功用是保证气门关闭时能紧密地与气门座或气门座圈贴合，并克服在气门开启时配气机构产生的惯性力，使传动件始终受凸轮控制而不相互脱离。
因此，气门弹簧应具有合适的刚度、足够的抗疲劳强度、质量要轻、弹力要小以及避免在工作时发生颤振现象。
本文对气门弹簧设计的变量、目标函数及约束条件进行了分析，提出了气门弹簧优化设计的数学模型，并进行实例验证数学模型的可行性，旨在克服传统设计方法耗费大量人力物力的缺陷，降低制造成本，提高产品的市场核心竟争力。
1气门弹簧最优化设计数学原理最优化参数的确定圆柱形螺旋气门弹簧设计时，除选材料及规定热处理要求外，主要是根据最大工作载荷、最大变形以及结构要求等来确定弹簧的钢丝直径d,中径Dz、工作圈数n、节距t或螺旋升角a和高度H等。
通常取弹簧钢丝直径d，弹簧中径D:和弹簧工作圈数n为最优化设计的设计变量。
1. 2建立最优目标函数目标函数可根据弹簧的工作特点和对它的专门要求来建立。
例如，对于因工作特点极易导致疲劳损坏的弹簧，则应以疲劳安全系数最大作为最优化设计的目标;对于安装空间很紧、要求尽量减小轮廓尺寸的弹簧，则应以其外径或高度最小，从而得到最小安装尺寸作为最优化设计的目标，本文以弹簧弹力最小作为最优化设计的目标。
1 .3最优化设计数学模型的确定由上述得到的最优化条件和约束条件，其数学模型可以归结。
2气门弹簧实例设计计算设对江铃某一小型柴油发动机气门弹簧进行优化，其不同工况的转速为:怠速850 r/min;中速时2 500 r/min;高速(额定转速)时3 600 r/min其气门弹簧材料采用65Mn.剪切弹簧性模量G=81 340 MPa，最大变形量d =31. 17 mm，工作温度T=126 0C，弹簧结构: mm60。
