尺寸公差知识点总结为了确保制造的零件能够在装配过程中相互配合，满足设计要求，工程师和制造商通常会在零件的图纸上标注尺寸公差。

尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，而公差则是允许的尺寸变化范围。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

本文将就尺寸公差的定义、分类、标注、计算和应用等方面进行详细的介绍。

一、尺寸公差的定义尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，通常由一条粗实线表示。

公差则是允许的尺寸变化范围，它由上偏差和下偏差两部分组成，通常用字母T表示。

上偏差表示零件允许的最大尺寸，下偏差表示零件允许的最小尺寸。

例如，一个孔的基本尺寸为25mm，公差为±0.1mm，则上偏差为25.1mm，下偏差为24.9mm。

公差可以通过最大材料条件、无限制公差等方式来表示。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

它对于确保零件的质量、提高产品的互换性、降低生产成本等方面都具有重要的作用。

二、尺寸公差的分类根据尺寸公差的特点和作用，可以将其分为等差公差、不等差公差和无公差。

1、等差公差等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差都是相等的。

这种公差适用于要求较为简单的零件，使得制造过程更加简便。

2、不等差公差不等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差是不相等的。

这种公差适用于对零件要求较高的情况，可以更好地控制零件的尺寸，并且确保零件能够在装配过程中相互配合。

3、无公差无公差是指制造图样上没有公差的标注，即零件的加工尺寸与图样上的基本尺寸要完全相等。

这种情况在要求较为简单的零件上较为常见。

三、尺寸公差的标注方式在图纸上标注尺寸公差是非常重要的，可以通过以下几种方式来进行标注：1、直线公差标注直线公差标注是最简单直观的一种标注方式，通常采用线段和箭头来表示公差的范围。

对于轴：a～h的基本偏差为上偏差es，其绝对值依 次减小，j～zc的基本偏差为下偏差ei，其绝对值依 次增大。 对于孔：A～H的基本偏差为下偏差EI，其绝对值依 次减小，J～ZC的基本偏差为上偏差ES，其绝对值依 次增大。
A
B
孔
EI
+0-
CCDD
E EF F FGG H J K M N JS
P
R
S
基孔制中有59种常用配合，13种 优先配合。
优先、常用和一般公差带
标准公差系列中的任一公差与基本偏差系列中任一偏差组合，即 可得到不同大小和位置的公差带。在基本尺寸Ｄ≤500mm内组成 ５４３种孔的公差带和５４４种轴的公差带。如果将这些孔轴公 差带在生产实际中都投入使用，显然是不经济的，而且也不必要 的。
为了简化公差带种类，减少与之相适应的定值刀、量具和工艺装 备的品种和规格，对基本尺寸至500mm的孔、轴规定了优先、常 用和一般用途公差带。书中表2-11和表2-12分别是轴和孔的一般 用途公差带（轴119种，孔105种），其中方框内为常用公差带 （轴59种，孔44种），带圆圈的为优先公差带（轴孔各有13种）。
基本偏差的换算规则
1）通用规则：同名字母代号的孔和轴的基 本偏差的绝对值相等，而符号相反，即 从公差带图解看，孔的基本偏差是轴的 基本偏差相对于零线的倒影。
2）特殊规则：同名代号的孔和轴的基本偏差的符号 相反，而绝对值相差一个△值。
公差带与配合代号
由基本偏差代号及公差等级代号组成。
位置
大小
或用数字(mm)表示（或两者结合）
练习
下列配合属于哪种基准制的哪种配合，确定其 配合的极限间隙（过盈）和配合公差。并画出 其公差带图。
ø50H8/f7， ø30K7/h6， ø30H7/p6

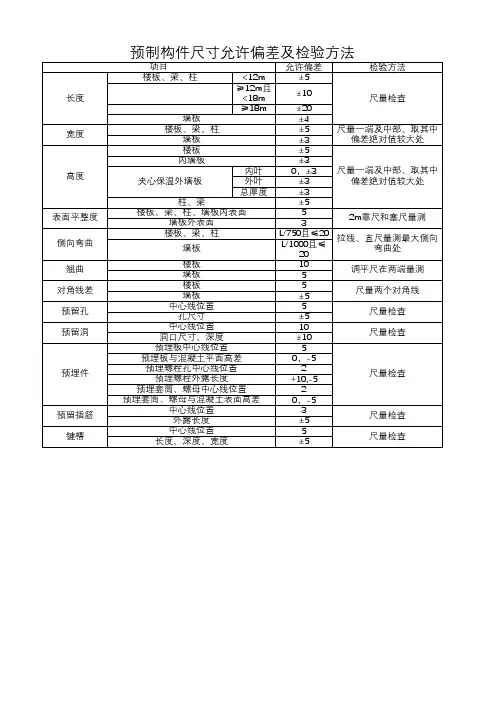

预制构件尺寸允许偏差及检验方法
项目 楼板、梁、柱 长度 尺量检查 ±20 墙板 ±4 楼板、梁、柱 ±5 尺量一端及中部、取其中 墙板 ±3 偏差绝对值较大处 楼板 ±5 内墙板 ±3 尺量一端及中部、取其中 内叶 0，±3 夹心保温外墙板 偏差绝对值较大处 外叶 ±3 总厚度 ±3 柱、梁 ±5 楼板、梁、柱、墙板内表面 5 2m靠尺和塞尺量测 墙板外表面 3 楼板、梁、柱 L/750且≤20 拉线、直尺量测最大侧向 墙板 L/1000且≤20 弯曲处 楼板 10 调平尺在两端量测 墙板 5 楼板 5 尺量两个对角线 墙板 ±5 中心线位置 5 尺量检查 孔尺寸 ±5 中心线位置 10 尺量检查 洞口尺寸、深度 ±10 预埋板中心线位置 5 预埋板与混凝土平面高差 0，-5 预埋螺栓孔中心线位置 2 尺量检查 预埋螺栓外露长度 +10,-5 预埋套筒、螺母中心线位置 2 预埋套筒、螺母与混凝土表面高差 0，-5 中心线位置 3 尺量检查 外露长度 ±5 中心线位置 5 尺量检查 长度、深度、宽度 ±5 <12m ≥12m且 <18m ≥18m 允许偏差 ±5 ±10 检验方法
宽度
ቤተ መጻሕፍቲ ባይዱ
高度
表面平整度 侧向弯曲 翘曲 对角线差 预留孔 预留洞
预埋件
预留插筋 键槽

钢材公差：尺寸允许偏差尺寸允许偏差热轧钢板和钢带尺寸允许偏差 GBT709-1988钢板的厚度允许偏差一 mm公称厚度在下列宽度时的厚度允许偏差钢板和钢带600∽750 750∽1000 1000∽1500 较高轧制精度普通轧制精度较高轧制精度普通轧制精度较高轧制精度普通轧制精度 035∽050 ±005±007 ±005 ±007 - - 050∽060 ±006 ±008 ±006 ±008 - - 060∽075 ±007 ±009 ±007 ±009 - - 075∽090 ±008 ±010 ±008 ±010 - - 090∽110 ±009 ±011 ±009 ±012 - - 110∽120 ±010 ±012 ±011 ±013 ±011 ±015 120∽130 ±011 ±013 ±012 ±014 ±012 ±015 130∽140 ±011 ±014 ±012 ±015 ±012 ±018 140∽160 ±012 ±015 ±013 ±015 ±013 ±018 160∽180 ±013 ±015 ±014 ±017 ±014 ±018 180∽200 ±014 ±016 ±015 ±017 ±016 ±018 200∽220 ±015 ±017 ±016 ±018 ±017 ±019 220∽250 ±016 ±018 ±017 ±019 ±018 ±020 250∽300 ±017 ±019 ±018 ±020 ±019 ±021 300∽350 ±018 ±020 ±019 ±021 ±020 ±022 350∽400 ±021 ±023 ±022 ±026 ±024 ±028 400∽550 -02 -02 -015 -01 -03 -02 550∽750 -03 -03 -04 -04 -04 -035 750∽1000 -06 -06 -06 -06 -05 -05 1000∽1300 -06 -06 -06 -06 -05 -05 钢板的厚度允许偏差二 mm公称厚度钢板和钢带负偏差下列宽度的厚度允许正偏差1000 1200 1500 1700 1800 2000 2300 2500 2600 2800 3000 3200 3400 3600 ∽1200 ∽1500 ∽1700 ∽1800∽2000 ∽2300 ∽2500 ∽2600 ∽2800 ∽3000 ∽3200 ∽3400 ∽3600 ∽3800 13∽25 08 2 02 03 04 06 08 08 1 11 12 - - -- 25∽30 09 02 2 03 004 06 08 09 1 11 12 - - -- 30∽34 1 02 03 03 04 06 08 09 1 12 13 - - -- 34∽40 11 03 04 05 06 07 09 1 11 13 14 - - -- 40∽50 12 04 05 06 07 08 1 11 12 14 15 - - -- 50∽60 13 06 07 08 09 1 11 11 11 13 15 - - -- 60∽80 18 - - 1 1 1 1 11 12 13 13 13 13 1414 80∽100 2 - - 12 12 12 12 13 13 13 14 14 14 1414 100∽150 22 - - 13 13 13 14 15 15 16 16 16 16 1616 150∽200 26 - - 15 15 15 16 17 17 17 18 18 18 1818 钢板的厚度允许偏差三 mm公称厚度钢板和钢带在下列宽度时的厚度允许偏差1500∽2000 2000∽2300 2300∽2700 2700∽3000 较高普通较高普通较高普通较高普通轧制轧制轧制轧制轧制轧制轧制轧制精度精度精度精度精度精度精度精度 035∽050 ―――――――― 050∽060 ―――――――― 060∽075 ―――――――― 075∽090 ――――――――090∽110 ―――――――― 110∽120 ―――――――― 120∽130 ―――――――― 130∽140 ―――――――― 140∽160 ―――――――― 160∽180 ―――――――― 180∽200 ±017±020 ―――――― 200∽220 ±018 ±020 ―――――― 220∽250 ±019 ±021 ――――――250∽300 ±020 ±022 ±023 ±025 ―――― 300∽350 ±022 ±024 ±026 ±029 ―――― 350∽400 ±026 ±028 ±030 ±033 ―――― 400∽550 020 -040 040 -050 025 -040 045 -050 ―――― 550∽750 020 -050 040 -060 025-060 045 -060 ―――― 750∽1000 020 -070 035 -080 025 -070 045 -080 ―060 -080 ―― 1000∽1300 030-070 040 -080 035 -070 050 -080 ―070 -080 ―100 -080 切边钢板的宽度允许偏差mm公称厚度宽度宽度允许偏差≤4 ≤800 6 800 10 4∽16 ≤1500 10 1500 15 16∽60 所有宽度3060 所有宽度35 切边钢带的宽度允许偏差不得超过下列规定钢带宽度 600∽1000m5mm1000m10mm不切边钢带的宽度允许偏差不得超过下列规定钢带宽度≤1000m20mm1000m30mm纵剪钢带的宽度允许偏差mm公称厚度允许偏差厚度≤40 40∽60 60∽80 80 ≤160 ±05 ±08 ±10 ±12 160∽250 ±05 ±10 ±12 ±14 250∽600 ±10 ±10 ±12 ±14 钢板的长度允许偏差 mm公称厚度钢板长度长度允许偏差≤4 ≤1500 10 150015 4∽16 ≤2000 10 2000∽6000 25 6000 3016∽60 ≤2000 15 2000∽6000 30 6000 4060 所有长度50 注剪切后平整的热轧钢板其长度偏差允许增加20mm冷轧钢板和钢带尺寸允许偏差 GBT708-1988钢板和钢带的宽度允许偏差 mm公称宽度宽度允许偏差≤1000 6 1000 10 不剪纵边的钢带 15 钢板和钢带的宽度允许偏差 mm公称宽度厚度允许偏差 A B级精度公称厚度≤1500 1500∽2000 ≤1500 1500∽2000 020∽050 ±004 －－ 050±005 －－ 065 ±006 －－ 090 ±007 ±009 ±009 ±011 110∽120 ±009 ±010 ±010 ±012 120∽14 ±010 ±012 ±011 ±014 14∽15 ±011 ±013 ±012 ±015 15∽18 ±012 ±014 ±014 ±016 18∽20 ±013 ±015 ±015 ±017 20∽25 ±014 ±017 ±016 ±018 25∽30 ±016 ±019 ±018 ±020 30∽35 ±018 ±020 ±020 ±021 35∽40 ±019 ±021 ±022 ±024 40∽50 ±020 ±022 ±023 ±025 纵切钢带分宽度允许偏差 mm公称宽度宽度允许偏差≤125 125∽250 250∽400 400∽ 600 020∽040 03 06 10 15 040∽10 05 08 12 15 10∽18 07 10 15 20 18∽30 10 13 17 20 钢板的长度允许偏差mm公称长度长度允许偏差≤2000 10 2000 15 锅炉用钢板允许偏差 GBT713-1997厚度允许偏差 mm负偏差宽度600∽750 750∽1000 1000∽1200 1200∽1500 1500∽1700 1700∽1800 1800∽2000 2000∽2300 2300∽2500 2500∽2600 2600∽2800 2800∽3000 3000∽3200 3200∽3400 3400∽3600 3600∽3800 正偏差6∽75 025 045 055 060 060 075 075 075 08075∽10 025 075 075 085 085 090 090 090 100 115 115 115 10∽13 025 075 075 085 085 095 095 105 125 125 125 125 155 13∽25 025 075 075 085 095 115 135 135 155 155 175 25∽30 025 085 085 095 105 125 145 155 165 175 18530∽34 025 095 105 105 115 135 155 165 175 195 20534∽40 025 115 125 135 145 155 175 185 195 215 22540∽50 025 135 145 155 165 175 195 205 215 235 24550∽60 025 165 175 185 195 205 215 215 225 235 255 60∽80 025 255 255 255 255 265 275 285 285 285 285 295 295 80∽100 025295 295 295 295 305 305 305 315 315 315 315 315 100∽150 025 325 325 325 325 345 345 355 355 355 355 355 355 计算重量的厚度附加值 mm宽度600∽750 750∽1000 1000∽1200 1200∽1500 1500∽1700 1700∽1800 1800∽2000 2000∽2300 2300∽2500 2500∽2600 2600∽2800 2800∽3000 3000∽3200 3200∽3400 3400∽3600 3600∽3800 正偏差6∽75 010 015 018 018 025 025 025 02875∽10 025 025 030 030 033 033 033 038 045045 045 10∽13 025 025 030 030 035 035 035 040 050 050 050 065 13∽25 025 025 030 035 045 055 055 065 070 075 25∽30 030 030 035 040 050 060 065 070 075 080 30∽34035 040 040 045 055 065 070 075 085 090 34∽40 045 050 055 060 065 075 080 085 095 100 40∽50 055 060 065 070 075 085 090 095 105 110 50∽60 070 075 080 085 090 095 095 100 105 115 60∽80 115 115 115 115 120 125 130 130 130 130 135 135 80∽100 135 135 135 135 140 140 140 145 145 145 145 145 100∽150 150 150 150 155 160 160 165 165 165 165 165 165 注钢板按理论重量交货时以钢板的公称厚度加上上表的附加值作为计算重量的理论厚度厚度允许偏差 mm公称厚度负偏差宽度600∽750 750∽1000 1000∽1200 1200∽1500 1500∽1700 1700∽1800 1800∽2000 2000∽2300 2300∽2500 2500∽2600 2600∽3000 3000∽3200 3200∽3400 3400∽3600 3600∽3800 正偏差6∽75 025 045 055 060 060 075 075 075 08075∽10 025 075 075 085 085 090 090 090 100 115 115 115 10∽13 025 075 075 085 085 095 095 095 105 125 125 125 155 13∽25 025 075 075 085 095 115 135 135 155 165 175 25∽30 025 085 085 095 105 125 145 155 165 175 18530∽34 025 095 105 105 115 135 155 165 175 195 20534∽40 025 115 125 135 145 155 175 185 195 215 22540∽50 025 135 145 155 165 175 195 205 215 235 24550∽60 025 165 175 185 195 205 215 215 225 235 255 60∽80 025 255 255 255 255 265 275 285 285 285 285 295 295 80∽100 025295 295 295 295 305 305 305 315 315 315 315 315 100∽120 025 325 325 325 325 345 345 355 355 355 355 355 355 计算重量的厚度附加值 mm公称厚度宽度600∽750 750∽1000 1000∽1200 1200∽1500 1500∽1800 1800∽2000 2000∽2300 2300∽2500 2500∽2600 2600∽2800 2800∽3000 3000∽3200 3200∽3400 3400∽3600 3600∽3800 正偏差6∽75 010 015 018 018 025 025 025 02875∽10 025 025 030 030 032 032 032 038 045 045 045 10∽13 025 025 030 030 035 035 035 040 050 050 050 065 13∽25 025 025 030 035 045 055 055 065 070 075 25∽30 030 030 035 040 050 060 065 070 075 080 30∽34035 040 040 045 055 065 070 075 085 090 34∽40 045 050 055 060 065 075 080 085 095 100 40∽50 055 060 065 070 075 085 090 095 105 110 50∽60 070 075 080 085 090 095 095 100 105 115 60∽80 115 115 115 115 120 125 130 130 130 130 135 135 80∽100 135 135 135 135 140 140 140 145 145 145 145 145 100∽120 150 150 150 160 160 165 165 165 165 165 165 165 热轧圆钢直径和方钢边长的允许偏差 GBT702-1986 mm圆钢直径 d方钢边长 a 精度组别允许偏差1组2组3组55∽7 ±020 ±030 ±040 7∽20 ±025 ±035 ±04020∽30 ±030 ±040 ±050 30∽50 ±040 ±050 ±06050∽80 ±060 ±070 ±080 80∽110 ±090 ±100 ±11110∽150 ±120 ±13 ±14 150∽190 ――±20 190∽250 ――±25 热轧工字钢尺寸允许偏差 GBT706-1988 工字钢的高度h腿宽度b腰厚度d允许偏差 mm型号允许偏差高度h 腿宽度b 腰厚度d ≤14 ±20 ±20 ±05 14∽18 ±25 18∽30 ±30 ±30 ±07 30∽40 ±35 ±08 40∽63 ±40 ±40±09注工字钢平均腿厚度的允许偏差为±006t 工字钢的弯腰挠度不应超过015d 工字钢腿的外缘斜度单腿不大于15b双腿不大于25b 工字钢腿端外缘钝化不得使直径等于018t的圆棒通过工字钢按定尺或倍尺长度交货时其长度允许偏差 mm定尺倍尺长度m 允许偏差≤8 400 8 800 热轧槽钢尺寸允许偏差 GBT707-1988槽钢的高度h腿宽度b腰厚度d允许偏差 mm型号允许偏差高度h 腿宽度b 腰厚度d 5～8 ±15 ±15 ±04 8～14 ±20 ±20 ±05 14～18 ±25 ±06 18～30 ±30 ±30 ±07 30～40 ±35±08 注槽钢平均腿厚度的允许偏差为±006t槽钢的弯腰挠度不应超过015d槽钢腿的外缘斜度单腿不大于15％b双腿不大于25％b槽钢腿端肩钝化不得使直径等于018t的圆棒通过槽钢按定尺或倍尺长度交货时其长度允许偏差mm定尺倍尺长度m 允许偏差≤8 40 0 8 800 热轧等边角钢尺寸允许偏差GBT9787-1988等边角钢的边宽度b边厚度d允许偏差 mm型号允许偏差边厚度d 2～±08 ±0463～±12 ±06 10～±18 ±07 16～±25 ±10 注等边角钢顶端直角允许偏差90°±35等边角钢端边角和顶角钝化不得使直径等于018t的圆棒通过等边角钢按定尺或倍尺长度交货时其长度允许偏差＋50 mm。
