练习题一、单项选择题1、下图所示在小轴上铣槽，保证尺寸H和L，所必须限制的自由度个数是：CA、六个B、五个C、四个D、三个2、在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是：CA、六点定位B、五点定位C、四点定位D、三点定位3、工件在夹具中安装时，绝对不允许采用DA、完全定位B、不完全定位C、过定位D、欠定位4、基准不重合误差的大小主要与哪种因素有关 CA、本工序要保证的尺寸大小B、本工序要保证的尺寸精度C、工序基准与定位基准间的位置误差D、定位元件和定位基准本身的制造精度5、如图在车床上用两顶尖安装工件时，它的定位是：BA、六点定位B、五点定位C、四点定位D、三点定位６、在平面磨床上磨削一平板，保证其高度尺寸，一般应限制工件的（ A ）个自由度。
Ａ、三个Ｂ、四个Ｃ、五个Ｄ、六个7、工程上常讲的“一面两销”一般限制了工件的( D )个自由度。
A、3B、4C、5D、68、下面对工件在加工中定位论述不正确的是（B）A根据加工要求，尽可能采用不完全定位B为保证定位的准确，尽可能采用完全定位C过定位在加工中是可以使用的D在加工中严格禁止使用欠定位9、机床夹具中夹紧装置应满足以下除（C）之外的基本要求。
A夹紧动作准确B夹紧动作快速C夹紧力应尽量大D夹紧装置结构应尽量简单二、是非题1、如图所示定位方式是合理的。
（）2、工件定位时，若定位基准与工序基准重合，就不会产生定位误差。
（）3、辅助支承是为了增加工件的刚性和定位稳定性，并不限制工件的自由度。
（√）4、浮动支承是为了增加工件的刚性和定位稳定性，并不限制工件的自由度。
（）5、车削外圆柱表面通常采用下图所示的装夹定位方式。
（）6、在车床上用三爪自定心卡盘多次装夹同一工件时，三爪定心卡盘的对中精度将直接影响工件上被加工表面的位置精度。
（√）7、在使用夹具装夹工件时，不允许采用不完全定位和过定位。
（）8、采用欠定位的定位方式，既可保证加工质量，又可简化夹具结构。

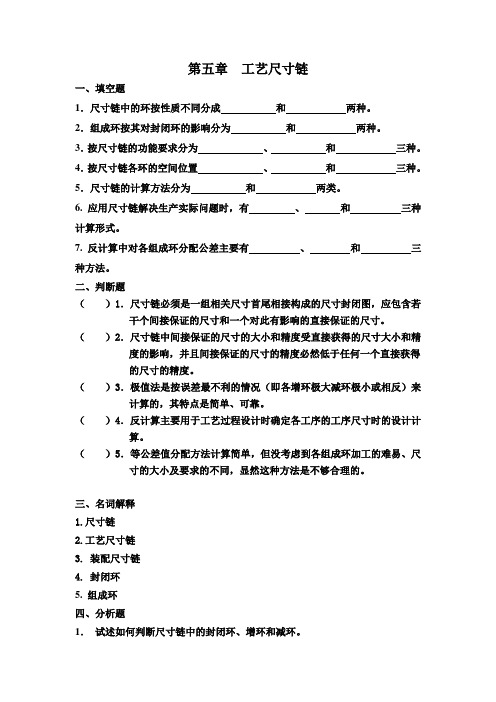

第五章工艺尺寸链一、填空题1．尺寸链中的环按性质不同分成和两种。
2．组成环按其对封闭环的影响分为和两种。
3．按尺寸链的功能要求分为、和三种。
4．按尺寸链各环的空间位置、和三种。
5．尺寸链的计算方法分为和两类。
6. 应用尺寸链解决生产实际问题时，有、和三种计算形式。
7. 反计算中对各组成环分配公差主要有、和三种方法。
二、判断题（）1．尺寸链必须是一组相关尺寸首尾相接构成的尺寸封闭图，应包含若干个间接保证的尺寸和一个对此有影响的直接保证的尺寸。
（）2．尺寸链中间接保证的尺寸的大小和精度受直接获得的尺寸大小和精度的影响，并且间接保证的尺寸的精度必然低于任何一个直接获得的尺寸的精度。
（）3．极值法是按误差最不利的情况（即各增环极大减环极小或相反）来计算的，其特点是简单、可靠。
（）4．反计算主要用于工艺过程设计时确定各工序的工序尺寸时的设计计算。
（）5．等公差值分配方法计算简单，但没考虑到各组成环加工的难易、尺寸的大小及要求的不同，显然这种方法是不够合理的。
三、名词解释1.尺寸链2.工艺尺寸链3.装配尺寸链4.封闭环5. 组成环四、分析题1．试述如何判断尺寸链中的封闭环、增环和减环。
五、计算题1． 如图所示零件的尺寸6±0.1mm 不便于直接测量，生产中一般通过测量尺寸3A 作间接测量。
试确定测量尺寸3A 及其偏差，并分析在这种情况下是否会出现假废品。
2. 下图为某轴截面图，要求保证轴径尺寸024*******..++φmm 和键槽深16004.+=t mm 。
其工艺过程为：（1）车外圆至0100528..-φmm ；（2）铣键槽深至尺寸H ；（3）热处理；（4）磨外圆至尺寸024*******..++φmm 。
试求工序尺寸H 及其偏差。
3.图为轴套类零件，在车床上已加工好外圆、内孔及各端面，现需在铣床铣出右端槽并保证00605.-及26±0.2的尺寸，求试切调刀时的度量尺寸H 、A 及上、下偏差。
4-4习图5-4-4所示轴承座零件，05O%°3mm 孔已加工 好，现欲测量尺寸75±0.05o 由于该尺寸不好直接测量, 故改测尺寸H 。
试确定尺寸H 的大小及偏差。
4-5加工习图5-4-5所示一轴及其键槽，图纸要为（|）30_舄32 11111，键槽深度尺寸为26_舄mm ，有关的加1) 半精车外圆至（|）2) 3)铁键槽至尺寸A 】； 热处理；4) 磨外圆至巾30_*032 mm ，加工完毕。
4-3习图5-4-2所示a ）为一轴套零件，尺寸38_?]nm 和8_*o5mni 已加工好，b ）、c ）、d ） 为钻孔加工时三种定位方案的简图。
试计算三种定位方案的工序尺寸A\、A2和A 3O求工序尺寸Ai = ?4-6磨削一表面淬火后的外圆面，磨后尺寸要求为e6O_*o3 g 。
为了保证磨后工件表面 淬硬层的厚度，要求磨削的单边余量为0.3±0.05,若不考虑淬火时工件的变形，求淬火前 精车的直径工序尺寸。
习图5-4-4<t>3O +jj 0so.4-3答案：1)图b：基准重合，定位误差ADW = 0 , A] = 10±0.1mm；2)图c：尺寸A2, 10+0.1 和8_膈构成一个尺寸链(见习解图5X4-2c),其中尺寸10+0.1是封闭环，尺寸A?和8是组成环，且A? 为增环，8_膈为减环。
由直线尺寸链极值算法基本尺寸计算公式，有：10= Ai —8, —A2=18mm由直线尺寸链极值算法偏差计算公式：0.1=ESA2 — (-0.05), 一ESA2=0.05mm;-0.1 =EIA2一0, 一ElA2=-0.1 mm。
故：A2 =1mm3)图d：尺寸A3, 10+0.1, 8_舄5和构成一个尺寸链(见习解图5X4-2d),其中尺寸10+0.1是封闭环，尺寸A3, 8_膈和38*是组成环，且38*为增环，A3和8_膈为减环。
由直线尺寸链极值算法基本尺寸计算公式，有：10= 38— (A3+8), -^A3=28mm 由直线尺寸链极值算法偏差计算公式，有：0.1=0- (EIA3+ (-0.05)), 一EIA3=-0.05mm;-0.1 = -0.1 — (ES A3+O), —>ESA3=0O故：A3 = 28_Q05 mm4-4答案：尺寸75+0.05> H和半径R组成一个尺寸链，其中尺寸75+0.05是间接得到的，是封闭环。
1．采用火花磨削方法加工某齿轮轴的端面如下图所示，其前后有关的工序为：（1）精车工序，以精车过的A 面为基准精车B 面，保持工序尺寸L 1；再以B 为基准，精车C 面，保持工序尺寸L 2。
（2）在热处理后的磨削工序中，对B 面进行磨削，控制磨削余量为0.10.02Z =±mm 。
求车削工序的尺寸L 1和 L 2。
（10分）、解：(1)① 建立尺寸链：（1分）②00.1745-为封闭环,1L 为增环，0.10.02±为减环。
（1分）③45=1L -0.1 1L =45.1mm （1分）④0=1ESL -(-0.02) 1ESL =-0.02mm-0.17=1EIL -0.02 1EIL =-0.15mm （1分）⑤故工序尺寸1L =45.10.020.15--mm=45.0800.13-mm （1分） (2)① 建立尺寸链：（1分）②00.5233-为封闭环,2L 、0.10.02±为增环。
（1分）③233=2L +0.1 2L =232.9mm （1分）④0=2ESL +0.02 2ESL =-0.02mm-0.5=2EIL -0.02 2EIL =-0.48mm （1分）⑤故工序尺寸2L =232.90.020.48--mm=232.8800.46-mm（1分）2. 如下图所示为一台阶零件，若以A 面定位用调整法铣平面C 、D 及槽面E 。
已知L 1=60±0.2mm ，L 2=20±0.4mm ，L 3=60±0.8mm ，试求工序尺寸及其极限偏差。
（8分）解：(1)建立加工D面的尺寸链：（1分）L2为封闭环, L1为减环，L D为增环（1分）20 = L D -60 L D =80 0.4 = ESL D -（-0.2） ESL D =+0.2-0.4= EIL D -0.2 EIL D =-0.2 故加工D面的工序尺寸L D =80±0.2mm （2分）(2) 建立加工E面的尺寸链（1分）L3为封闭环, L1为减环，L E为增环（1分）60 = L E -60 L E =120 0.8 = ESL E -（-0.2）ESL E =+0.6-0.8= EIL E -0.2 EIL E =-0.6 故加工E面的工序尺寸L E =120±0.6mm （2分）3. 零件的简图及工序图如下图所示，试求工序尺寸L1、L2。
P175页：5．如图5-41所示轴套零件，在其余表面已经加工的情况下，以A 面定位加工φ20H7孔，试求工序尺寸及偏差。
解：⑴ 确定封闭环如图：根据工艺过程，可分析出尺寸005.01120-=A ，1.0252±=A ，011.00310-=A （取的φ20H7一半），01.0520-=A 是直接加工形成的，保证011.00310-=A 的尺寸，从而间接保证了而A 4的尺寸。
故将其A 4定为封闭环，用A 0表示。
（2）画出工艺尺寸链图 （4分） 分析组成环可知：005.01120-=A 增环、1.0252±=A ，011.00310=A （取的φ20H7一半），01.0520-=A 为减环。
如图所示。
（3） 计算工序尺寸0A ：由封闭环的基本尺寸公式：Ao ＝A 1-A 2-A 3-A 5=120-25－20-10 =65解得：0A ＝65 （2分）由封闭环的上偏差公式： ES （0A ）＝ES （1A ）- EI （2A ）- EI （3A ）- EI （5A ）=0-（-0.1）－0-（－0.1）=0.2解得：ES （o A ）＝0.2 （2分）由封闭环的下偏差公式：EI （Ao ）＝EI （1A ）- ES （2A ）- ES（3A ）- ES （5A ）=-0.05－0.1－（0.011）-0=-0.161解得：EI o A =- 0.161 （2分）故 1A ＝2.0161.065+-补充1、如下图所示轴套零件的轴向尺寸，其外圆、内孔及端面均已加工完毕。
试求：当以B 面定位钻直径为φ10mm 孔时的工序尺寸A1及其偏差。
（要求画出尺寸链图、指出封闭环、增环和减环）2、解：⑴ 画出工艺尺寸链图 （4分）分析可知：封闭环1.0250±=A ，增环、减环如图所示。
⑵ 计算工序尺寸1A ：由封闭环的基本尺寸公式：25＝1A +50－60 解得：1A ＝35 （2分）由封闭环的上偏差公式： 0.1＝ES 1A +0－（－0.1）解得：ES 1A ＝0 （2分）由封闭环的下偏差公式：－0.1＝EI 1A －0.05-0解得：EI1A =- 0.05（2分）故 1A ＝005.035-。
