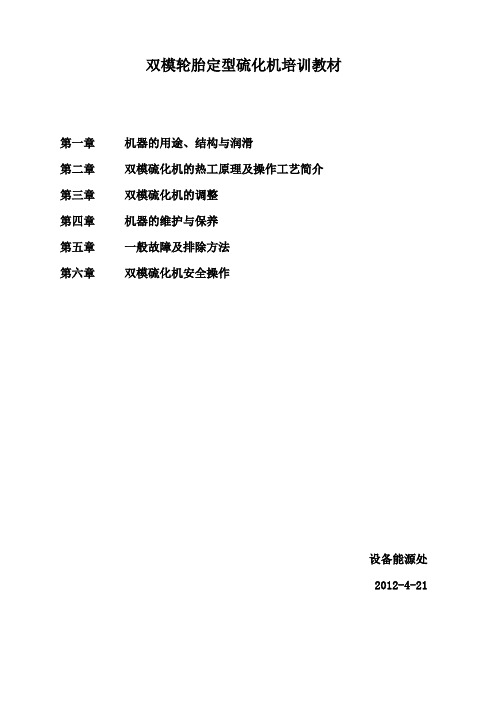

双模轮胎定型硫化机培训教材
- 格式:doc
- 大小:142.00 KB
- 文档页数:13
双模轮胎定型硫化机培训教材第一章机器的用途、结构与润滑第二章双模硫化机的热工原理及操作工艺简介第三章双模硫化机的调整第四章机器的维护与保养第五章一般故障及排除方法第六章双模硫化机安全操作设备能源处2012-4-21第一章机器的用途、结构与润滑概述:B型双模轮胎定型硫化机,主要由主机、中心机构、机械手、蒸汽室(或热板)、活络模操控装置、脱模装置、卸胎装置、冷却辊道、动力水管道、蒸汽管道、测力机构、润滑系统、电气控制系统、压缩空气管道、安全装置几部分共同组成。
主要用来硫化全钢丝子午线载重轮胎。
主机由底座、横梁、连杆、传动系统及左右墙板等组成。
1.1 底座、横梁、连杆:底座是硫化机最主要的零件之一,选用优质加厚钢板按箱形结构焊接加工而成,具有足够的刚性和强度承受硫化时的弯曲和剪切应力及温差应力。
其上安装有传动系统、润滑系统、左右墙板、下蒸汽室(或下热板)、中心机构、机械手、脱模装置、卸胎装置等组件。
横梁是硫化机的重要受力件之一,选用优质钢板按矩形结构焊接加工而成,具有足够的刚性和强度承受硫化时的弯曲和剪切应力及温差应力。
其上安装有上蒸汽室(或上热板)装置、活络模动力装置、副连杆、安全杆等组件。
连杆是硫化机的重要受力件之一。
一般由连杆体和加强环焊接加工组成,它在合膜与硫化过程中承受拉应力和附加弯矩的作用。
测力机构安装在其正面。
底座与横梁、连杆及蒸汽室内的模具等共同组成一封闭的受力系统,通过传动机构使系统产生弹性变形,从而得到所需要的合模预紧力。
1.2 墙板墙板是决定横梁运行轨迹的主要部件,机械手装于其上。
墙板由优质钢板焊接加工而成,定位可靠、刚性好。
采用定位销及螺栓与底座连接,具有较高的强度和抗冲击性。
设计时通过墙板上的导轨、导槽和装在横梁上的主导轮及装在副连杆上的副导轮共同确定横梁的运行轨迹。
1.3传动系统传动系统由主电机、平面二次包络减速机、两对开式齿轮副、曲柄齿轮及连杆、横梁共同组成。
其作用是输出和传递开合模运动及为获得规定的开合模预紧力所必需的动力。

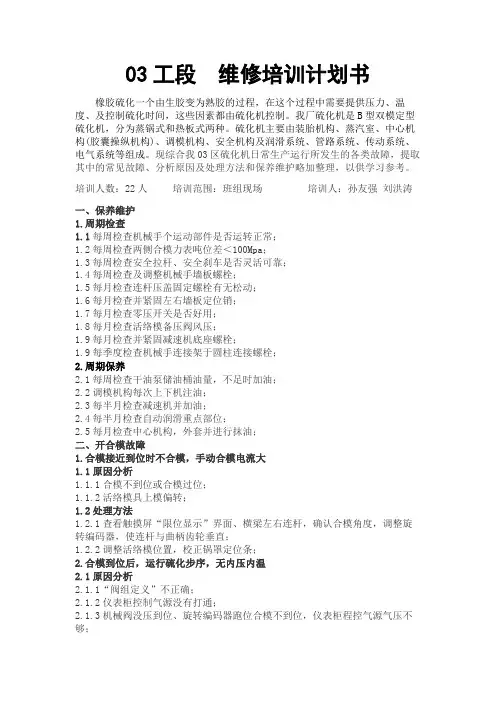

03工段维修培训计划书橡胶硫化一个由生胶变为熟胶的过程,在这个过程中需要提供压力、温度、及控制硫化时间,这些因素都由硫化机控制。
我厂硫化机是B型双模定型硫化机,分为蒸锅式和热板式两种。
硫化机主要由装胎机构、蒸汽室、中心机构(胶囊操纵机构)、调模机构、安全机构及润滑系统、管路系统、传动系统、电气系统等组成。
现综合我03区硫化机日常生产运行所发生的各类故障,提取其中的常见故障、分析原因及处理方法和保养维护略加整理,以供学习参考。
培训人数:22人培训范围:班组现场培训人:孙友强刘洪涛一、保养维护1.周期检查1.1每周检查机械手个运动部件是否运转正常;1.2每周检查两侧合模力表吨位差<100Mpa;1.3每周检查安全拉杆、安全刹车是否灵活可靠;1.4每周检查及调整机械手墙板螺栓;1.5每月检查连杆压盖固定螺栓有无松动;1.6每月检查并紧固左右墙板定位销;1.7每月检查零压开关是否好用;1.8每月检查活络模备压阀风压;1.9每月检查并紧固减速机底座螺栓;1.9每季度检查机械手连接架于圆柱连接螺栓;2.周期保养2.1每周检查干油泵储油桶油量,不足时加油;2.2调模机构每次上下机注油;2.3每半月检查减速机并加油;2.4每半月检查自动润滑重点部位;2.5每月检查中心机构,外套并进行抹油;二、开合模故障1.合模接近到位时不合模,手动合模电流大1.1原因分析1.1.1合模不到位或合模过位;1.1.2活络模具上模偏转;1.2处理方法1.2.1查看触摸屏“限位显示”界面、横梁左右连杆,确认合模角度,调整旋转编码器,使连杆与曲柄齿轮垂直;1.2.2调整活络模位置,校正锅罩定位条;2.合模到位后,运行硫化步序,无内压内温2.1原因分析2.1.1“阀组定义”不正确;2.1.2仪表柜控制气源没有打通;2.1.3机械阀没压到位、旋转编码器跑位合模不到位,仪表柜程控气源气压不够;2.1.4熔断器熔丝烧断、程控电磁阀线圈烧或内部阀杆卡住;2.2处理方法2.2.1查看触摸屏参数设置中的“阀组定义”按施工标准正确设置;2.2.2仪表柜面板控制气源旋塞阀打在“通”上;2.2.3调整机械阀位置或阀杆高度,调整编码器角度使合模到位,仪表柜程控气源压力应在0.35-0.4Mpa之间;2.2.4先手动拨上电磁阀,保证轮胎质量,然后处理a、更换熔断器;b、更换电磁阀;3.合模力不足3.1原因分析3.1.1调模装置调整螺母、螺栓和上模固定板间隙过大或连杆主轴套间隙过大;3.1.2向下调节上压板时扭矩不够;3.1.3“合模”限位开关凸轮位置不当,妨碍硫化机完全闭合;3.1.4上蒸汽室垫片太厚;3.2处理方法3.2.1加大扭矩,将上压板向下调或更换磨损零件;3.2.2加大调节扭矩;3.2.3调整旋转编码器合模角度;3.2.4减少垫片使蒸汽室在最大模具挤压力下保持开口2-3mm;4.蒸锅式装胎合模后,大量蒸汽从上、下蒸汽室间泄漏4.1原因分析4.1.1合模不到位;4.1.2限位开关没合或失灵;4.1.3蒸汽室密封圈老化损坏或错位;4.2处理方法4.2.1查看触摸屏“限位显示”界面、横梁左右连杆,确认合模角度,调整旋转编码器,使连杆与曲柄齿轮垂直;4.2.2硫化结束开模后,检查调整限位开关;4.2.3硫化结束开模后,更换汽室密封圈(盘根)。
轮胎成型岗位培训教材成型工艺参数控制1、成型平面宽度必须满足施工标准(公差±1mm)成型机平面宽:是指两个胎圈之间的距离。
测量时根据机型不同分为内缘和外缘两种测量方式,卡客二车间LCZ-3机型使用外缘测量方式,其他成型机使用内缘的测量方式.平面宽的大小直接影响轮胎的质量,不能随意调整和更改(平面宽过大时,易造成胎体变形,平面宽过小时,易造成胎里显线)测量平宽时,卷尺要顶在钢丝圈底部测量,对胎圈夹持器的各个爪位置进行测量,不能简单测量一个爪,保证各个钢爪在同一平面。
且保证从中心到两个胎圈的距离对称相等2、成型机头宽、定型及超定型宽度1)、成型机头宽要正确。
(不能过大或过小,否则胎圈就不能准确地落在锁块内,易造成脱圈、子口部位有深锁块痕、甚至出现子口显线等质量问题)2)、机头宽度的一般设定经验值如下:天津三鼓成型机:平宽+80/90mm左右天津两鼓成型机:平宽-70/80mm左右LCZ成型机、日本三鼓成型机:平宽—110mm左右四鼓成型机:平宽+90mm左右注意:机头宽度与成型鼓和生产的轮胎规格有关,不同成型鼓机头宽设定不完相同;在同一成型机生产不同轮胎,经验数值也不相同。
最直接验证的方法是:根据经验值设定宽度后,然后将胎圈传送到锁块位置进行验证,保证胎圈恰好落在中间即可)3)、定型及超定型宽度决定胎胚形状(不易过大或过小,否则易出现胎胚形状异常)3、各部件定位准确性及位置定位角度1)胎侧子口与内衬层宽复合件定位要准确,不能随意内移或外移。
(否则,易出现子口显线、子口不饱满等质量缺陷)2)内衬层上料时,注意内衬层方向不要上反从胎里向胎体数依次为:WM/WA或GM层-GG或GB层(靠近胎体).3)胎圈包布(钢丝/尼龙加强层)按灯光内定位,加强层要求定位公差≤2mm.当产品需要上钢丝(正八字型)和尼龙包布加强层(倒八字型)时,注意方向不能上反(定位不准确,易造成与胎体端点差级过大或过小,造成圈空圈裂等质量问题)4)胎体中心对准中心灯光,边部与边灯对齐,要求定位公差≤2mm。

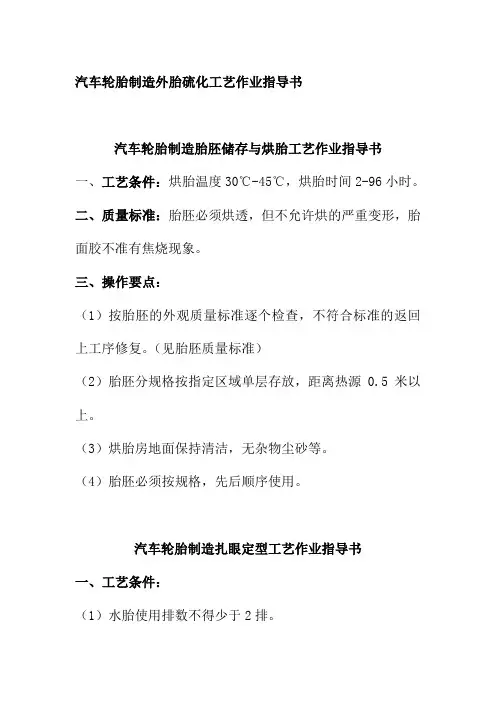

汽车轮胎制造外胎硫化工艺作业指导书汽车轮胎制造胎胚储存与烘胎工艺作业指导书一、工艺条件:烘胎温度30℃-45℃,烘胎时间2-96小时。
二、质量标准:胎胚必须烘透,但不允许烘的严重变形,胎面胶不准有焦烧现象。
三、操作要点:(1)按胎胚的外观质量标准逐个检查,不符合标准的返回上工序修复。
(见胎胚质量标准)(2)胎胚分规格按指定区域单层存放,距离热源0.5米以上。
(3)烘胎房地面保持清洁,无杂物尘砂等。
(4)胎胚必须按规格,先后顺序使用。
汽车轮胎制造扎眼定型工艺作业指导书一、工艺条件:(1)水胎使用排数不得少于2排。
(2)新水胎使用时,先预热。
(3)定型风压不低于0.4MPa。
二、质量标准:(1)扎眼要均匀、扎透,不漏扎,其间距为60-100㎜,胎胚表面上不存断针。
(2)胎胚定型后平整无压沟,伸张均匀,表面清洁无隔离剂,无气泡、无折子,胎里无杂物和水。
三、操作要点:(1)检查水胎有无损伤、漏气、裂口薄厚不均现象。
(2)检查水胎与胎胚规格是否相符,将胎胚成型工号抄在外胎硫化原始记录上。
(3)胎胚按烘胎时间先后顺序使用,水胎表面隔离剂不干,水胎内有水不得定型。
(4)定型时水胎要装正、舒展,不准将胎胚压到底再给定型风。
(5)定型时发现胎胚有气泡及时斜着刺破,大于10㎜应修补平整,杂物应清除。
(6)定型时定型盘必须清洁,定型完成后水胎内充入适当定型风压。
汽车轮胎制造修胚、擦胚工艺作业指导书(1)擦胚前检查胎胚外观及定型质量,胎胚表面清洁,无杂物,无气泡,无压沟,无折子。
若有以上缺陷,须进行修理应达到质量要求。
(2)发现水胎内无定型风压力及不舒展者要及时进行处理,处理合格后使用。
汽车轮胎制造外胎硫化工艺作业指导书一、使用设备:四立柱式双模硫化机二、工艺条件:硫化内压温度165+5℃内压压力2.8+0.2MPa,外压压力总管路夏季0.5+0.01MPa,冬季0.58+0.01MPa,工程胎:外压力0.4-0.5 内压2.8+三、质量标准:硫化外胎外观质量符合化工部颁标准。

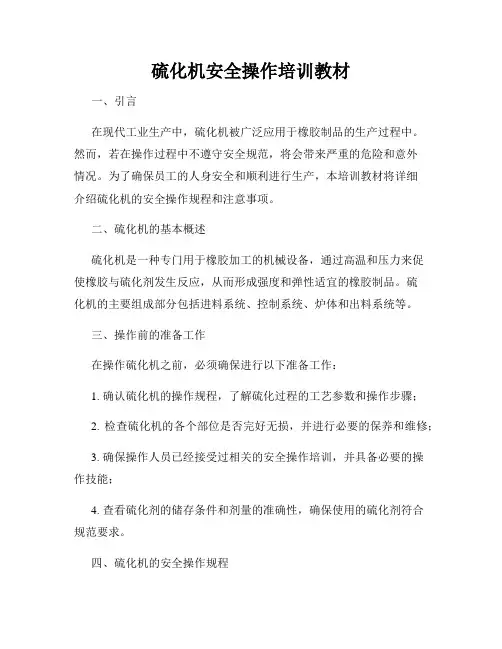

硫化机安全操作培训教材一、引言在现代工业生产中,硫化机被广泛应用于橡胶制品的生产过程中。
然而,若在操作过程中不遵守安全规范,将会带来严重的危险和意外情况。
为了确保员工的人身安全和顺利进行生产,本培训教材将详细介绍硫化机的安全操作规程和注意事项。
二、硫化机的基本概述硫化机是一种专门用于橡胶加工的机械设备,通过高温和压力来促使橡胶与硫化剂发生反应,从而形成强度和弹性适宜的橡胶制品。
硫化机的主要组成部分包括进料系统、控制系统、炉体和出料系统等。
三、操作前的准备工作在操作硫化机之前,必须确保进行以下准备工作:1. 确认硫化机的操作规程,了解硫化过程的工艺参数和操作步骤;2. 检查硫化机的各个部位是否完好无损,并进行必要的保养和维修;3. 确保操作人员已经接受过相关的安全操作培训,并具备必要的操作技能;4. 查看硫化剂的储存条件和剂量的准确性,确保使用的硫化剂符合规范要求。
四、硫化机的安全操作规程1. 确保周围环境安全:在操作硫化机时,必须确保周围环境通风良好,避免积聚可燃性气体和蒸汽。
同时,要保持操作现场整洁,以防绊倒和其他意外事故的发生。
2. 穿戴个人防护装备:操作人员应穿戴符合安全要求的个人防护装备,包括安全鞋、防滑手套、护目镜和防护面罩等。
这些装备能够有效地保护操作人员的安全。
3. 准确控制工艺参数:在硫化机的操作过程中,必须准确控制加热温度、加热时间和压力等工艺参数。
过高或过低的参数设置都可能导致橡胶制品的质量下降或设备的损坏。
4. 遵循操作步骤:操作人员必须按照硫化机的操作步骤进行工作,确保每一个环节的安全和可靠。
禁止随意更改操作过程,严禁未经许可维修设备或调整参数。
5. 紧急情况处理:操作人员应熟悉硫化机的紧急停机装置和紧急排气系统,并知道如何处理突发情况。
一旦出现设备故障或操作失误,应立即采取相应的应急措施,确保人身安全和设备完好。
五、结束操作后的工作在完成硫化机的操作后,必须进行以下工作:1. 关闭硫化机的电源和气源,确保设备处于安全状态;2. 清洁硫化机的工作区域,并清除废料和残留物;3. 编制操作记录和设备维护记录,及时汇报设备状况和异常情况;4. 对硫化机进行例行维护和保养,确保设备的持续正常运行。
硫化机概况及作用本机属B型双模硫化轮胎定型硫化机,用曲柄连接传动,采用蒸锅式加热,升降翻转式开合模。
胶囊伸缩由中心机构操纵;机械手升降,转动,卸胎机构进出均采用水缸驱动;后充气采用二位四点式装置;控制系统采用PLC可编程程序控制。
本机主要由机架,传动装置,中心机构,蒸汽室,装胎机构,卸胎机构,脱模机构,活络模操纵机构,管路系统和电器控制系统组成。
硫化机电气控制系统主要包括:CPU、输入/输出模块、模拟量转换模块、PLC电源、温度变送器、电机、触摸屏电脑以及各类行程、接近、和光电开关等组成的电气控制回路。
通过各路采集的输入信号和温度输入mA信号加上PLC程序的逻辑编写,来实现各种输出的自动动作和温度的自动的PID 调整控制,实现硫化机的自动运行和记录。
触摸屏电脑是通过和PLC的数据存储和交换,实现硫化机工艺的设定、pid 参数的调整、实时状态的显示监控和硫化机曲线的记录、存储等。
整套PLC控制系统为OMRON公司的产品,其优点在于小巧、程序编写便和功能强大。
触摸屏电脑为研华厂商生产,运行稳定并且能应付高温作业环境。
主要适用于普通外胎及子午线结构外胎的定型硫化,能自动进行装胎,定型,硫化,卸胎及后充气冷却等一系列工艺操作采用蒸锅式加热,使用活络模,并配有后充气装置,供用户硫化尼龙帘布线轮胎时配套使用.硫化机结构及其各机构的性能原理1机架机架由底座,横梁,连杆及左右墙板等组成•底座是硫化机最主要的零件之一,它承受硫化时的横压力,与横梁,连杆, 上下蒸汽室的模具等组成一封闭受力系统,该系统通过传动机构而产生弹性变形,得到所需的合模预紧力•左右墙板刚性好,定位可靠,且与底座用定位销和螺栓连接,使得墙板上的导轨,导槽和装在横梁上的小拉杆确定了横梁的运动轨迹,通过曲柄,齿轮和连杆使上模与横梁一起沿着墙板导槽垂直上升,然后沿导轨平移翻转,从而实现开合模过程所需运动.底座上还装有中心机构,下蒸汽室,卸胎机构,脱模机构等.2主传动机构主传动机构由平面二次包络涡轮减速机,两对齿轮副,曲柄齿轮及连杆组成•由主电机带动涡轮减速机,经左右各两对开式齿轮副降速,再由两边曲柄齿轮传至连杆,带动横梁,上模作升降和翻转运动,并使合模时获得足够的预紧力,充分保证硫化轮胎的质量.3中心机构中心机构即胶囊操纵机构,是硫化机的核心组成部分.它的作用是轮胎硫化前把胶囊装入轮胎,鼓胀加热使轮胎定型,硫化后将胶囊从轮胎拔出•该机构采用双活塞机构,主要由活塞导套,活塞缸体,环座,上下活塞,活塞杆及相应的密封件组成.安装在下蒸汽室中央•胶囊由上下卡盘固定在活塞杆端部和环座上,在动力水缸的操纵下,胶囊上夹盘可做上下运动•在脱模机构的操纵下,下夹盘连同整个中心机构一起作升降运动.装胎时,胶囊呈拉直状态,状态机构放入生胎后活塞缸进水管进水,上下活塞下降,•同时一次蒸汽由进水管经环座,缸盖,以旋转放射状均匀喷入胶囊,使胶囊温度均匀上升上环触及到定位套时停止下降,这时,胶囊利用装胎机构抓太抓的导向作用沿生胎壁伸展,顺利地进入生胎腔•上环下降后的高度不能低于生胎的胎圈高度,这个定型高度由定型铜套来确定.定型高度与轮胎规格有关,可根据实际生产规格更换不同高度的铜套.4蒸汽室及调模装置蒸汽室用于安装轮胎模型,并为硫化过程提供外部蒸汽加热的机构.左右蒸汽室各由上下两半蒸汽室组成,合模后形成一封闭的空腔•上蒸汽室固定在横梁下缘,下蒸汽室固定在机架地座上.调模装置由一对齿轮和一套外螺纹反向的螺纹机构组成•需要调整合模力时,松开外面的锁紧手柄,用扳手转动调模齿轮,通过大齿轮使调模螺母转动随着调模螺母的转动,上模跟着作上下运动•上下蒸汽室的外壁为隔热罩,下蒸汽室底部有一层隔热垫板,上蒸汽室顶部也装有多层隔热垫,能有效的减少热量散失•蒸汽室上还装有安全阀,压力表,热电偶等附属部件.5装胎机构装胎机构的作用是将生胎从寸胎器上提取送至下模上定位并在定型过程中对胶囊进入胎起导向作用。
硫化机概况及作用本机属B型双模硫化轮胎定型硫化机,用曲柄连接传动,采用蒸锅式加热,升降翻转式开合模。
胶囊伸缩由中心机构操纵;机械手升降,转动,卸胎机构进出均采用水缸驱动;后充气采用二位四点式装置;控制系统采用PLC可编程程序控制.本机主要由机架,传动装置,中心机构,蒸汽室,装胎机构,卸胎机构,脱模机构,活络模操纵机构,管路系统和电器控制系统组成。
硫化机电气控制系统主要包括:CPU、输入/输出模块、模拟量转换模块、PLC电源、温度变送器、电机、触摸屏电脑以及各类行程、接近、和光电开关等组成的电气控制回路.通过各路采集的输入信号和温度输入mA信号加上PLC程序的逻辑编写,来实现各种输出的自动动作和温度的自动的PID调整控制,实现硫化机的自动运行和记录。
触摸屏电脑是通过和PLC的数据存储和交换,实现硫化机工艺的设定、pid参数的调整、实时状态的显示监控和硫化机曲线的记录、存储等。
整套PLC控制系统为OMRON公司的产品,其优点在于小巧、程序编写方便和功能强大。
触摸屏电脑为台湾研华厂商生产,运行稳定并且能应付高温作业环境。
主要适用于普通外胎及子午线结构外胎的定型硫化,能自动进行装胎,定型,硫化,卸胎及后充气冷却等一系列工艺操作。
采用蒸锅式加热,使用活络模,并配有后充气装置,供用户硫化尼龙帘布线轮胎时配套使用。
硫化机结构及其各机构的性能原理1机架机架由底座,横梁,连杆及左右墙板等组成.底座是硫化机最主要的零件之一,它承受硫化时的横压力,与横梁,连杆,上下蒸汽室内的模具等组成一封闭受力系统,该系统通过传动机构而产生弹性变形,得到所需的合模预紧力。
左右墙板刚性好,定位可靠,且与底座用定位销和螺栓连接,使得墙板上的导轨,导槽和装在横梁上的小拉杆确定了横梁的运动轨迹,通过曲柄,齿轮和连杆使上模与横梁一起沿着墙板导槽垂直上升,然后沿导轨平移翻转,从而实现开合模过程所需运动。
底座上还装有中心机构,下蒸汽室,卸胎机构,脱模机构等.2 主传动机构主传动机构由平面二次包络涡轮减速机,两对齿轮副,曲柄齿轮及连杆组成。
外胎硫化工序工艺培训把轮胎胎胚装入模型内,经过温度、压力和时间三个相互有关的硫化要素,使各部件密实地成为一体达到设计技术预期要求的物理机械性能和轮廓尺寸,成为有使有价值的产品的加工工艺过程,称为外胎硫化工序。
一. 硫化设备子午线轮胎硫化采用的是定型硫化机。
定型硫化机有硫化大规格轮胎的单模定型硫化机和硫化中小规格轮胎的双模定型硫化机,定型硫化机使用胶囊而不使用水胎,胶囊呈筒状装在硫化机的中心机构上,外胎胎胚不必预先定型,硫化过程中对装胎、定型、硫化、卸胎等过程可全部实现自动控制。
国内广泛使用的是机械连杆式双模定型硫化机,现新上的工厂都在上液压式定型硫化机。
机械连杆式定型硫化机机型按使用的胶囊形式不同有A型(或称AFV型)、B型(或称BOM型)和R型(或称RIB型)三类机型。
A型、B型、R型三种硫化机除中心机构外,其设备主要装置和工作原理基本相同。
由于中心机构不同,三种硫化机所使用的胶囊形式也不同。
二.设备主要装置1.传动装置:用来开启模型和对模型产生足够的合模力。
2.中心机构:主要有动力缸、定型套、调整套、胶囊上下卡盘、进出水管口等,主要用来控制胶囊伸缩膨胀,配合卸胎机构,使轮胎脱离下模,控制一次定型高度,向胶囊提供硫化介质。
3.蒸汽室(现多使用热板):蒸汽室分上、下蒸汽室。
下蒸汽室固定在机座上,上蒸汽室可上下移动。
4.装胎机构(机械手):将胎胚从存胎盘上抓取后送到下模定位,充气定型。
5.卸胎机构:在上下卡盘下降动作的配合下,将硫化好的外胎取出送入卸胎辊道。
6.活络模操纵控制机构:控制活络模的收缩和张开。
7.安全装置:安全杆。
8.润滑系统:保证硫化机正常生产延长使用寿命,对主机各润滑点进行润滑加油。
9.管道系统:包括蒸汽热水,动力水和各种阀门。
(作用:通过管路给硫化机提供各种硫化介质或进行控制)10.电气控制系统:包括控制管理,主令控制器、程控器、控制柜及电磁阀、触摸屏等。
三.全钢子午线轮胎的硫化工艺流程1.硫化工艺流程简述1.1检查胎胚规格花纹、层级与模具是否相符,同时检查胎胚外观质量;1.2硫化胶囊微量充压,检查胶囊,并均匀喷刷隔离剂;1.3启动抓胎器垂直下落,机械手抓起胎胚;1.4中心机构的卡盘上升达到一定的高度,胶囊抽真空收缩;1.5抓胎器转入中心机构的上方垂直下落,将胎胚放入模型上;1.6胎胚下落到设定的高度、胶囊充入设定的一次定型内压;1.7抓胎器的页片收缩卸下胎胚垂直上升并回转;1.8启动硫化机的上蒸汽室自动下落到设定的二次定型高度暂停,活络块张开,胶囊内蒸汽压达到二次定型压力;1.9暂停时间到自动进行合模直至合模完毕;1.10自动进入胶囊蒸汽达到规定的时间和压力;1.11自动按规定的时间切换进入一次和二次过热水;1.12外蒸汽自动进入达到规定的温度和压力;1.13硫化周期到硫化机自动排放内热水和外蒸汽,胶囊抽真空;1.14上横梁带动上蒸汽室上升,花纹活络块张开脱离外胎冠部,收缩到上蒸汽室内;1.15中心机构的上下卡盘同时上升,卸胎器进入,上卡盘上升外胎脱落在卸胎器上;1.16上下卡盘同时下降,卸胎器上升;1.17卸胎器返回翻转将胎卸入存胎辊道上。
双模轮胎定型硫化机培训教材
第一章机器的用途、结构与润滑
第二章双模硫化机的热工原理及操作工艺简介
第三章双模硫化机的调整
第四章机器的维护与保养
第五章一般故障及排除方法
第六章双模硫化机安全操作
设备能源处
2012-4-21
第一章机器的用途、结构与润滑
概述:B型双模轮胎定型硫化机,主要由主机、中心机构、机械手、蒸汽室(或热板)、活络模操控装置、脱模装置、卸胎装置、冷却辊道、动力水管道、蒸汽管道、测力机构、润滑系统、电气控制系统、压缩空气管道、安全装置几部分共同组成。
主要用来硫化全钢丝子午线载重轮胎。
1主机
主机由底座、横梁、连杆、传动系统及左右墙板等组成。
1.1 底座、横梁、连杆:
底座是硫化机最主要的零件之一,选用优质加厚钢板按箱形结构焊接加工而成,具有足够的刚性和强度承受硫化时的弯曲和剪切应力及温差应力。
其上安装有传动系统、润滑系统、左右墙板、下蒸汽室(或下热板)、中心机构、机械手、脱模装置、卸胎装置等组件。
横梁是硫化机的重要受力件之一,选用优质钢板按矩形结构焊接加工而成,具有足够的刚性和强度承受硫化时的弯曲和剪切应力及温差应力。
其上安装有上蒸汽室(或上热板)装置、活络模动力装置、副连杆、安全杆等组件。
连杆是硫化机的重要受力件之一。
一般由连杆体和加强环焊接加工组成,它在合膜与硫化过程中承受拉应力和附加弯矩的作用。
测力机构安装在其正面。
底座与横梁、连杆及蒸汽室内的模具等共同组成一封闭的受力系统,通过传动机构使系统产生弹性变形,从而得到所需要的合模预紧力。
1.2 墙板
墙板是决定横梁运行轨迹的主要部件,机械手装于其上。
墙板由优质钢板焊接加工而成,定位可靠、刚性好。
采用定位销及螺栓与底座连接,具有较高的强度和抗冲击性。
设计时通过墙板上的导轨、导槽和装在横梁上的主导轮及装在副连杆上的副导轮共同确定横梁的运行轨迹。
1.3传动系统
传动系统由主电机、平面二次包络减速机、两对开式齿轮副、曲柄齿轮及连杆、横梁共同组成。
其作用是输出和传递开合模运动及为获得规定的开合模预紧力所必需的动力。
主电机:型号JQLX41-6 功率 13KW 转速890r/min 该电机是根据硫化机的负荷特性和工作环境而专门选定的。
具有 1)较高的起动力矩; 2)重复短期工作制并可逆运行; 3)自带刹车装置;4)密闭性能良好,适应高温高湿的工作环境。
平面二次包络减速机:速比I=93 中心高610mm ,是根据硫化机的负荷特性而专门选定的。
具有:双线接触、啮合齿数多,动压油膜形成好的特点,因此承载能力和转动效率高。
工作时主电机带动减速机,将输出扭矩传至左右两侧的两对开式齿轮副,再经由曲柄齿轮传至连杆,带动横梁作升降和翻转运动,并在合模至死点位置时获得所规定的合模预紧力。
2 中心机构
中心机构即胶囊操控机构,是硫化机的重要部件,安装在下蒸汽室中央。
中心机构采用双活塞结构主要有活塞导套、环座、活塞杆、导杆、导管、上下活塞及其相应的密封件组成。
工作时胶囊通过上、下夹盘固定在活塞杆上部和环座上,在活塞缸的操纵下,胶囊上夹盘随活塞杆作上下运动,使胶囊拉伸,收缩。
作用是使胶囊装入胎胚,定型,硫化后将胶囊从轮胎中拔出,活塞缸由活塞导套导向在脱模机构的操纵下作上下运动,使硫化好的轮胎脱离下模,在卸模机构的配合下,最后把胶囊从外胎中退出。
中心机构双活塞采用组合式密封,内圈采用耐热橡胶,外圈采用含铜粉的聚四氟乙烯,密封性、耐热性和耐磨性都较好。
活塞缸与活塞导套间采用聚四氟乙烯密封环组合式密封,导杆与导管间采用柔性石墨填充密封,在压力弹簧的预紧力作用下能有效地防止渗漏。
3 机械手
机械手是硫化机主机外部的主要组成部分,按左右区别分别安装在主机两侧,机械手主要由抓胎器、升降臂、升降水缸、转动水缸、转动架、立柱等几部分组成。
其下部安装在底座两侧的轴承座中,中部通过连接支架与左右墙板相连接,并通过强制定位装置保证在装胎和轮胎定型时抓胎器中心与中心机构活塞杆中心的同轴度。
抓胎器是机械手的关键部件。
由抓胎爪、转动盘、张开闭合气缸等组成。
它的作用是把胎胚从存胎器上提起并送入下模上部定位,在定型时它既要对胶囊的进入和伸展起导向作用,又要保障胎胚对模型的对中度。
因此它的制造和调试精度直接关系到轮胎定型时的对中度及其轮胎成品的均衡性。
为保证轮胎的总体质量,在抓胎器的设计与制造过程中对其对中度的可调校性作了充分考虑,使抓胎器在x\y\z轴向分别可调。
保证定位可靠,稳定性高,能够满足生产高标准载重子午胎的技术要求。
危险:
抓胎器下及其工作范围内严禁站人,否则极易导致人身伤害事故的发生。
4 蒸汽室(或热板)
蒸汽室是用于安装轮胎模型,并在硫化过程中为模型提供外部加热的机构。
左右蒸汽室各由上下两半蒸汽室组成,合模后形成一密闭的空腔。
上蒸汽室固定在横梁下缘,上半模固定在上蒸汽室内调模装置的上模固定板上。
下蒸汽室固定在底座上,下半膜用螺栓固定在下蒸汽室底部有T型槽的平台上,调模装置由一对齿轮和一套内外螺纹反向的螺纹机构组成,需要调整合模力时,松开蒸汽室外面的调模锁紧装置,启动调模电机或用扳手转动调模齿轮,通过调模齿盘使调模螺母转动,调模螺母内外均为梯形螺纹,内螺纹为左旋与固定的法兰螺母相配合;外螺纹为右旋,与安装上模的上模固定板相配合,调模螺母转动就会使上模固定板作上下运动,调模螺母转一圈,上模固定板移动的距离为内外螺纹导程之和,上蒸汽室内壁有一导向板,用于上模固定板的移动导向,以防其转动。
上下蒸汽室的外壁为隔热罩,隔热罩的内部装有一层隔热材料,下蒸汽室的底部装有一层隔热垫板,上蒸汽室的顶部也装有多层隔热垫板,能有效地减少热量损失,隔热罩设计有足够的强度和刚度,能够保证使用安全。
上蒸汽室装有在硫化及操控过程中用于安全保障和观测的手动排水管,安全阀、压力表、温度计等安全及检测装置。
在蒸汽室及其管道上还装有温度及压力传感器等附属部件,用于在硫化及操控过程中相关数据的采集。
危险:
开合模时严禁有人进入蒸汽室内部及其周围危险范围内,否则极易导致人身伤害的发生。
5活络模操控装置
活络模操控装置主要由动力水缸、连接体、连接盘及动力管道等零部件组成。
该装置是为操纵活络模扇形块的径向伸张与收缩而专门设计的,动力水缸经连接体安装在横梁上。
控制动力水的切换使动力水缸的活塞上下运动,通过活塞杆,连接盘带动活络模扇形块作相对垂直运动,在外侧向心机构斜面的作用下扇形块同时作径向运动(伸张、收缩)收缩至极限时扇形块与上、下胎侧模构成一完整的环状型腔。
工作时机械手放入生胎,主机开始和模,当横梁合至垂直状态,活络模伸,扇形块处入张开状态,合模到扇形块下滑轨面接触下胎侧模滑轨时,受反作用力扇形块在外侧配合斜面的作用下开始向内收缩,将整个生胎密封于型腔内进行硫化。
开模时,随着横梁及上胎侧模的向上运动,扇形块在动力水缸的作用下作径向伸张,使轮胎脱离模型。
注意:
必须依据活络模型的使用说明及要求对活络模动力水管道的溢流压力进行调整!建议空气调压阀调压≤0.22mpa,以确保活络模动力水管道的溢流压力≤1.8mpa,否则。
