铝箔轧机介绍

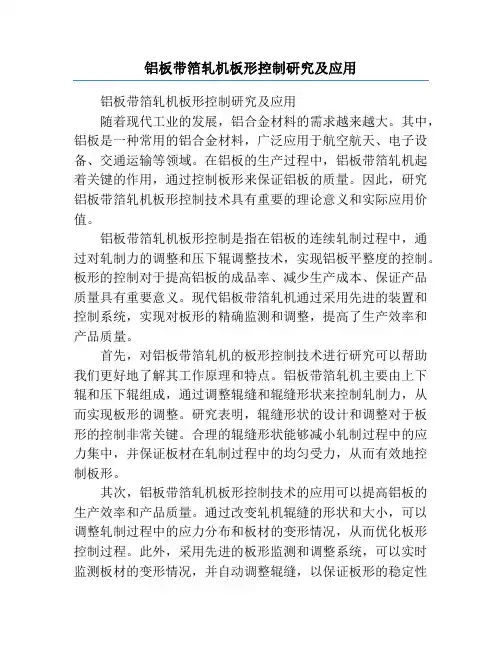

铝板带箔轧机板形控制研究及应用铝板带箔轧机板形控制研究及应用随着现代工业的发展，铝合金材料的需求越来越大。

其中，铝板是一种常用的铝合金材料，广泛应用于航空航天、电子设备、交通运输等领域。

在铝板的生产过程中，铝板带箔轧机起着关键的作用，通过控制板形来保证铝板的质量。

因此，研究铝板带箔轧机板形控制技术具有重要的理论意义和实际应用价值。

铝板带箔轧机板形控制是指在铝板的连续轧制过程中，通过对轧制力的调整和压下辊调整技术，实现铝板平整度的控制。

板形的控制对于提高铝板的成品率、减少生产成本、保证产品质量具有重要意义。

现代铝板带箔轧机通过采用先进的装置和控制系统，实现对板形的精确监测和调整，提高了生产效率和产品质量。

首先，对铝板带箔轧机的板形控制技术进行研究可以帮助我们更好地了解其工作原理和特点。

铝板带箔轧机主要由上下辊和压下辊组成，通过调整辊缝和辊缝形状来控制轧制力，从而实现板形的调整。

研究表明，辊缝形状的设计和调整对于板形的控制非常关键。

合理的辊缝形状能够减小轧制过程中的应力集中，并保证板材在轧制过程中的均匀受力，从而有效地控制板形。

其次，铝板带箔轧机板形控制技术的应用可以提高铝板的生产效率和产品质量。

通过改变轧机辊缝的形状和大小，可以调整轧制过程中的应力分布和板材的变形情况，从而优化板形控制过程。

此外，采用先进的板形监测和调整系统，可以实时监测板材的变形情况，并自动调整辊缝，以保证板形的稳定性和一致性。

这种自动化的板形控制系统不仅提高了生产效率，还可以减少人为因素对板形控制的影响，提高产品质量。

值得注意的是，铝板带箔轧机板形控制技术在实际应用中也面临一些挑战和难题。

例如，在板形控制过程中，板带轧机的温度变化会导致板材的热变形，进而影响板形的控制。

因此，研究铝板的热变形规律，设计合理的冷却系统，以及优化轧机的温度控制系统对于铝板的板形控制技术至关重要。

另外，板形控制技术还需要考虑板材的厚度、硬度和材料的循环变化等因素，以适应不同工艺条件下的生产需求。

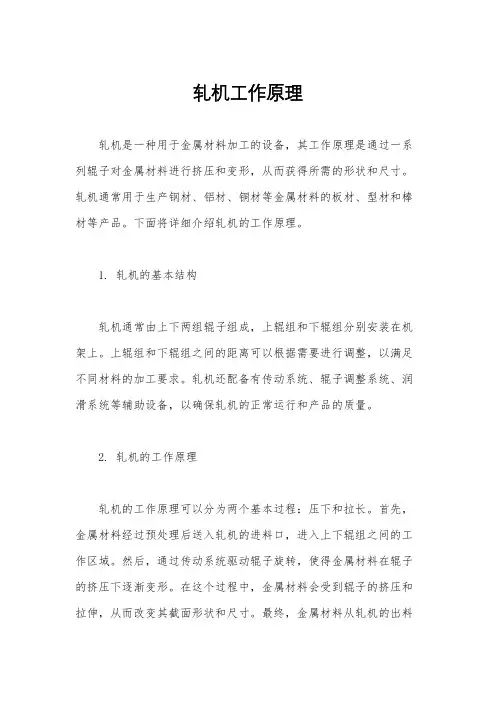

轧机工作原理轧机是一种用于金属材料加工的设备，其工作原理是通过一系列辊子对金属材料进行挤压和变形，从而获得所需的形状和尺寸。

轧机通常用于生产钢材、铝材、铜材等金属材料的板材、型材和棒材等产品。

下面将详细介绍轧机的工作原理。

1. 轧机的基本结构轧机通常由上下两组辊子组成，上辊组和下辊组分别安装在机架上。

上辊组和下辊组之间的距离可以根据需要进行调整，以满足不同材料的加工要求。

轧机还配备有传动系统、辊子调整系统、润滑系统等辅助设备，以确保轧机的正常运行和产品的质量。

2. 轧机的工作原理轧机的工作原理可以分为两个基本过程：压下和拉长。

首先，金属材料经过预处理后送入轧机的进料口，进入上下辊组之间的工作区域。

然后，通过传动系统驱动辊子旋转，使得金属材料在辊子的挤压下逐渐变形。

在这个过程中，金属材料会受到辊子的挤压和拉伸，从而改变其截面形状和尺寸。

最终，金属材料从轧机的出料口出来，成为所需的产品。

3. 轧机的工作特点轧机在工作过程中具有以下特点：（1）高压挤压：轧机通过辊子对金属材料进行高压挤压，使得金属材料产生塑性变形，从而获得所需的形状和尺寸。

（2）连续作业：轧机可以连续对金属材料进行加工，提高生产效率和产品质量。

（3）多道次轧制：为了获得更好的加工效果，轧机通常会进行多道次的轧制，即通过多组辊子依次进行挤压和拉伸，从而逐步改变金属材料的形状和尺寸。

4. 轧机的应用领域轧机广泛应用于钢铁、有色金属等行业，用于生产各种板材、型材、棒材等产品。

在钢铁行业，轧机常用于生产冷轧板、热轧板、带钢、型钢等产品；在有色金属行业，轧机可用于生产铝板、铜板、铝型材等产品。

此外，轧机还可以用于金属材料的表面处理和精密加工，满足不同行业的特殊需求。

总之，轧机是一种重要的金属加工设备，其工作原理是通过一系列辊子对金属材料进行挤压和变形，从而获得所需的形状和尺寸。

轧机具有高压挤压、连续作业和多道次轧制等特点，广泛应用于钢铁、有色金属等行业，为各种金属制品的生产提供了重要的加工手段。

铝铸轧机工作原理
铝铸轧机是一种用于加工铝合金材料的设备，通过对铝合金材料进行连续轧制，使其在尺寸和表面质量上得到改善和满足特定的要求。

在铝铸轧机的工作过程中，首先将铝合金坯料放置在轧机的进料端口。

通过传输装置，坯料被送入轧机的工作区域。

在工作区域内，由辊子组成的轧辊对铝合金坯料进行连续的轧制。

轧辊分为上辊和下辊，它们之间的间隙可以调整以适应不同材料的厚度和要求。

当铝合金坯料通过轧辊时，上下辊之间的间隙会逐渐减小，从而使铝合金坯料逐渐变薄，达到所需的尺寸。

除了轧辊之外，铝铸轧机还配备了一系列辅助设备，如张力装置、辊缓冲系统和卷收装置。

这些设备在铝合金坯料被轧制的过程中发挥着重要的作用。

张力装置用于控制铝合金坯料在轧机中的张力，确保坯料在轧制过程中保持稳定。

辊缓冲系统通过调整辊子的压力，避免了可能出现的拉伸和压缩应力，以确保轧制出的铝合金材料表面平整且无缺陷。

最后，轧制完成的铝合金材料会由卷收装置卷起，形成卷材。

卷材可以进一步加工或直接用于制造各种铝合金产品。

总的来说，铝铸轧机通过连续轧制的方式对铝合金坯料进行加
工，通过调整轧辊间的间隙和辅助设备的作用，实现对铝合金材料尺寸和表面质量的改善，以满足特定的要求。

铝箔轧机熨平辊的分析与探讨摘要：随着我国经济的快速发展，对高质量铝带箔的需求量越来越大，因此对铝箔轧机的性能要求不断提高。

本文通过对铝箔轧机熨平辊的简单介绍，重点对铝箔轧机熨平辊的设计提出自己的一点看法。

关键词：铝箔轧机；熨平辊；卷取1铝箔轧机熨平辊的介绍1．1铝箔轧机熨平辊的作用熨平辊也称压平辊或压紧辊，是铝箔卷材生产过程中的关键设备，要想实现稳定轧制并且获得良好的卷材卷取效果，在铝箔轧机出口侧安装熨平辊装置是非常必要的。

根据卷取机卷取形式不同，熨平辊的熨平形式分上卷取熨平和下卷取熨平（如图1所示）。

熨平辊工作时压在卷取机夹持的套筒上，使箔带能够整齐地缠绕在卷筒上，保证能整齐紧密的铝箔卷材；由于铝箔很薄而且现代轧机的轧制速度很快，在卷取机上卷取时容易使空气进入，造成鼓包、松卷，严重破坏带材板形。

因为为了能充分排出空气，铝带箔轧机的卷取机必须设置有熨平辊，通过熨平辊在对卷材表面施加熨平力将空气排出，使带卷卷取紧密、整齐；另外，熨平辊还是冷轧机的“皮带助卷器”，通过在铝箔穿带时将料头皱折压平，保证料头能够包紧在卷筒上，使卷材具有良好的同心度。

熨平辊在铝带箔轧制中的使用大大提高了卷取质量，越来越被铝箔生产厂家重视。

1．2工艺分析在铝箔轧机前两道轧制过程中，由于较厚的铝箔还具有一定的刚性，在卷取张力的作用下卷材可实现自动排气、卷紧，不需要使用熨平辊，因此熨平辊在此过程中只是将带头的波浪及皱折压平；当铝箔出口厚度在100以下时，特别是在轧制速度较高的情况下，就必须使用熨平辊，否则会出现松卷、鼓包和卷材窜层的现象。

熨平辊工作原理入图2所示，通过气缸的作用，熨平辊压靠在卷材表面；在铝箔轧机提速前，熨平辊与卷材表面脱开，但是在卷材直径的增大过程中，熨平辊必须始终压紧在卷材表面上，而且接触点始终要靠近箔带与卷材切点，这样有助于卷材的排气；在轧制过程中应保持熨平力恒定在允许的范围内，熨平力过大和过小都影响轧制效果，过小会导致串层或甩辊，过大容易使卷材表面出现皱折，甚至由于卷材表面不规则出现熨平辊在卷材表面跳动的情况，使熨平辊会脱离卷材表面而出现甩辊，从而导致箔带表面擦伤、铝箔卷材松卷等后果。

1850铝箔轧机设备操作规程起草：审核：批准：泰山铝业有限公司下发执行日期 2008年月1850铝箔轧机设备操作规程1开卷直头将铝及铝合金待轧卷材运到卷材储运装置上，将上卷车升起，将带卷由储运轨道处向开卷机卷筒位置停下，料卷高度控制对中并套在已缩径的开卷机套筒上，开卷机卷筒涨径，撵头辊压住带卷，开卷机逆时针点动，直头机将带卷头部刮起，带卷头部导向夹送辊的固定导板，此时回复原始位置，开卷直头工作结束。

2轧制咬入夹送辊旋转并摆下夹住带卷头部以穿带的速度继续前进，带卷头部通过展平辊和光亮调整辊经入口导板，使带卷头部送向按轧制工艺已预先调好的辊缝，同时开启工艺润滑冷却喷嘴进行工作，带卷的轧制咬入工作已经结束。

3轧制准备带卷在待轧之前，根据季节和温度的变化为获得良好的轧辊型，应使轧机在有工艺润滑的条件下，以穿带速度运转10-30分钟，使轧辊预热。

带卷头部进入辊缝咬入后，已在轧机和开卷机之间建立了张力，此时撵头辊、夹送辊上辊和上卷车托座都应回到原来待料位置，并把预先调整好展平辊压下，以使开卷张力更加均匀，至此机前的正常轧制准备工作已经全部完成。

4 穿带带卷头部经轧机进入出口导板，出口导向辊及上、下导向装置的缝隙，带卷的头部被卷取机卷轴处的助卷器助卷，此时操作手可以点动卷取机旋转，使带卷在卷筒上绕3-4圈，从而卷取机和开卷机之间建立了张力，上下导向装置可以复原，测厚装置在线进入工作状态，带卷完成了穿带工作。

5 稳定轧制带卷在开卷和卷取之间建立张力后，应根据不同的合金，不同的厚度按照工艺要求提高轧制速度逐步达到稳定轧制阶段，待开卷机的卷筒上只剩下3-4圈带卷时，轧制速度自动由高速降低到穿带速度，开卷机撵头辊压下，当开卷张力消失后，测后系统退出工作位置。

卸卷小车上升，带卷以穿带速度通过轧机，将全部绕在卷取机的套筒上后，卷取机缩径，活动支撑退出工作位置，卸卷车移动，将带卷从卷取机的卷筒上推下，带卷被卸卷车运到出口卷材储运装置。

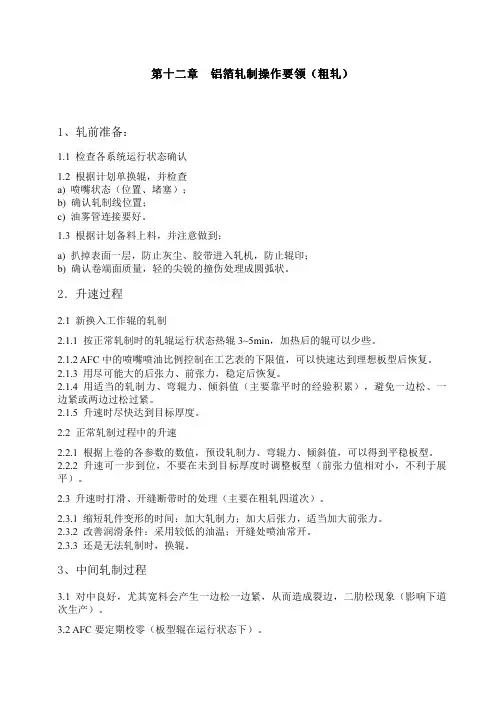

第十二章 铝箔轧制操作要领铝箔轧制操作要领（（粗轧粗轧））1、轧前准备：1.1 检查各系统运行状态确认1.2 根据计划单换辊，并检查a) 喷嘴状态（位置、堵塞）；b) 确认轧制线位置；c) 油雾管连接要好。

1.3 根据计划备料上料，并注意做到：a) 扒掉表面一层，防止灰尘、胶带进入轧机，防止辊印；b) 确认卷端面质量，轻的尖锐的撞伤处理成圆弧状。

2．升速过程2.1 新换入工作辊的轧制2.1.1 按正常轧制时的轧辊运行状态热辊3~5min ，加热后的辊可以少些。

2.1.2 AFC 中的喷嘴喷油比例控制在工艺表的下限值，可以快速达到理想板型后恢复。

2.1.3 用尽可能大的后张力、前张力，稳定后恢复。

2.1.4 用适当的轧制力、弯辊力、倾斜值（主要靠平时的经验积累），避免一边松、一边紧或两边过松过紧。

2.1.5 升速时尽快达到目标厚度。

2.2 正常轧制过程中的升速2.2.1 根据上卷的各参数的数值，预设轧制力、弯辊力、倾斜值，可以得到平稳板型。

2.2.2 升速可一步到位，不要在未到目标厚度时调整板型（前张力值相对小，不利于展平）。

2.3 升速时打滑、开缝断带时的处理（主要在粗轧四道次）。

2.3.1 缩短轧件变形的时间：加大轧制力；加大后张力，适当加大前张力。

2.3.2 改善润滑条件：采用较低的油温；开缝处喷油常开。

2.3.3 还是无法轧制时，换辊。

3、中间轧制过程3.1 对中良好，尤其宽料会产生一边松一边紧，从而造成裂边，二肋松现象（影响下道次生产）。

3.2 AFC 要定期校零（板型辊在运行状态下）。

3.3 二肋松时，可降低AFC中的喷油比例。

3.4 断带用油冲洗废料时（长时间），应将喷油全部打开，以免辊型改变。

3.5 起皱、打折、串层、松卷时的调整3.5.1 保证滴油分布均匀，合理。

3.5.2 前张力控制合理。

3.5.3 调整压平辊的位置，或换之。

3.6 打滑、尖叫声的处理先降速，后把油温升或降，改善润滑条件。

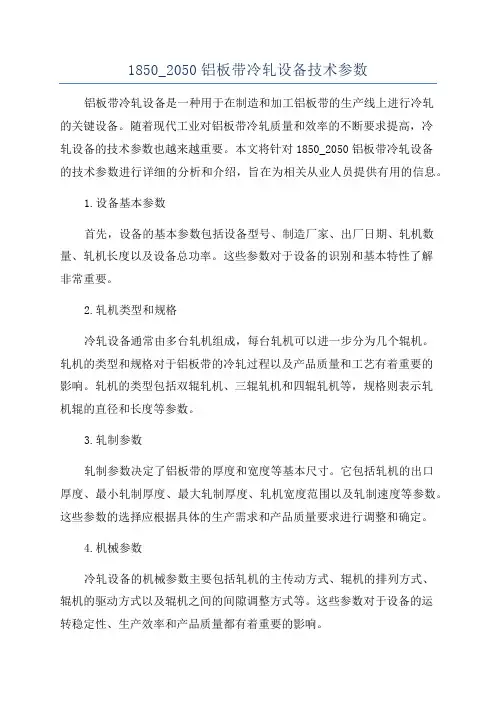

1850_2050铝板带冷轧设备技术参数铝板带冷轧设备是一种用于在制造和加工铝板带的生产线上进行冷轧的关键设备。

随着现代工业对铝板带冷轧质量和效率的不断要求提高，冷轧设备的技术参数也越来越重要。

本文将针对1850_2050铝板带冷轧设备的技术参数进行详细的分析和介绍，旨在为相关从业人员提供有用的信息。

1.设备基本参数首先，设备的基本参数包括设备型号、制造厂家、出厂日期、轧机数量、轧机长度以及设备总功率。

这些参数对于设备的识别和基本特性了解非常重要。

2.轧机类型和规格冷轧设备通常由多台轧机组成，每台轧机可以进一步分为几个辊机。

轧机的类型和规格对于铝板带的冷轧过程以及产品质量和工艺有着重要的影响。

轧机的类型包括双辊轧机、三辊轧机和四辊轧机等，规格则表示轧机辊的直径和长度等参数。

3.轧制参数轧制参数决定了铝板带的厚度和宽度等基本尺寸。

它包括轧机的出口厚度、最小轧制厚度、最大轧制厚度、轧机宽度范围以及轧制速度等参数。

这些参数的选择应根据具体的生产需求和产品质量要求进行调整和确定。

4.机械参数冷轧设备的机械参数主要包括轧机的主传动方式、辊机的排列方式、辊机的驱动方式以及辊机之间的间隙调整方式等。

这些参数对于设备的运转稳定性、生产效率和产品质量都有着重要的影响。

5.控制系统现代冷轧设备通常配备了先进的自动控制系统，以实现对设备运行和产品质量进行精确控制。

控制系统的参数包括控制方式、控制精度、控制器型号以及数据采集和处理等功能。

一个高效、准确的控制系统是确保冷轧设备正常运行和产品质量达标的重要保证。

6.附加设备除了冷轧设备本身，一些附加设备在生产线上也起着至关重要的作用。

例如，辊道传送设备、切割设备、冷却系统、张力控制装置等既可以提高生产效率，又可以改善产品质量。

这些附加设备的参数和性能也需要进行详细的介绍和评估。

总之，1850_2050铝板带冷轧设备的技术参数是决定设备性能和产品质量的关键因素。

通过对设备基本参数、轧机类型和规格、轧制参数、机械参数、控制系统以及附加设备等方面的详细介绍，可以更好地了解和掌握该设备的特点和优势，为相关从业人员提供有用的参考和指导。
